Modbus RTU поверх RS-485 обеспечивает надежный обмен данными между контроллерами и датчиками при соблюдении правил терминирования и адресации. Не подключайте устройства с разными напряжениями питания напрямую к общей шине без изоляции. Избегайте подключения более 32 устройств без использования повторителей. Проверьте паспорт устройства на предмет поддерживаемых параметров Modbus RTU; Установите уникальные адреса для всех устройств в шине.
данные обновлены 2026-10-21 ·

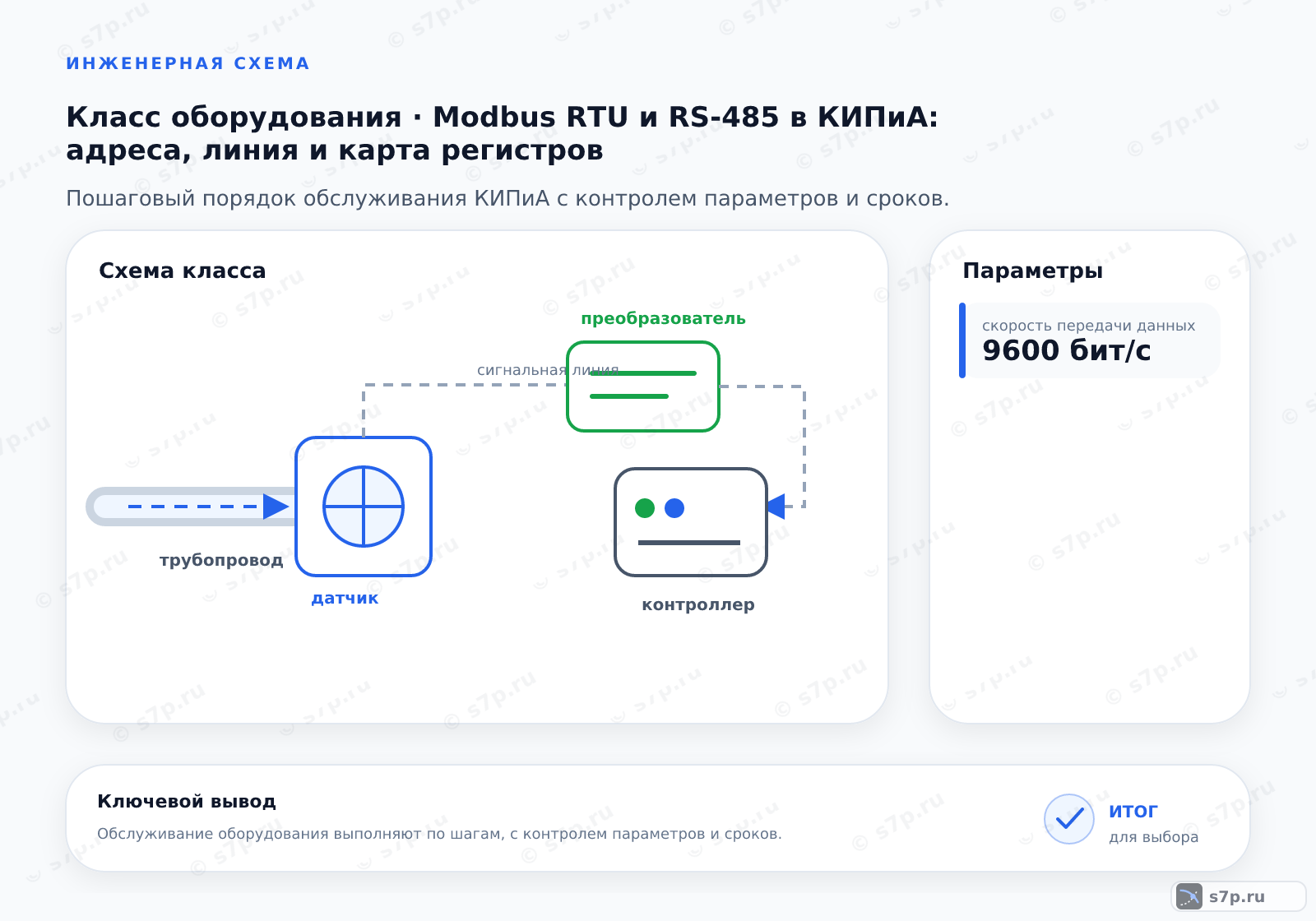

1. Как настроить адреса и завершение линии RS-485
Modbus RTU передаёт данные по общей линии RS-485, поэтому качество обмена зависит от физической схемы не меньше, чем от настроек контроллера. До включения определяют ведущий узел, перечень ведомых устройств, их адреса, формат регистров и параметры последовательного порта. Каждое устройство должно иметь уникальный адрес и подтверждённую поддержку нужных функций.
Линию прокладывают как согласованную шину с корректным подключением экранов и защитой от наводок. Концы линии завершают терминирующими резисторами, а ответвления и соединения проверяют по монтажной схеме. Если устройства имеют разные напряжения питания, сначала решают вопрос гальванической изоляции и только затем соединяют сигнальные цепи.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».

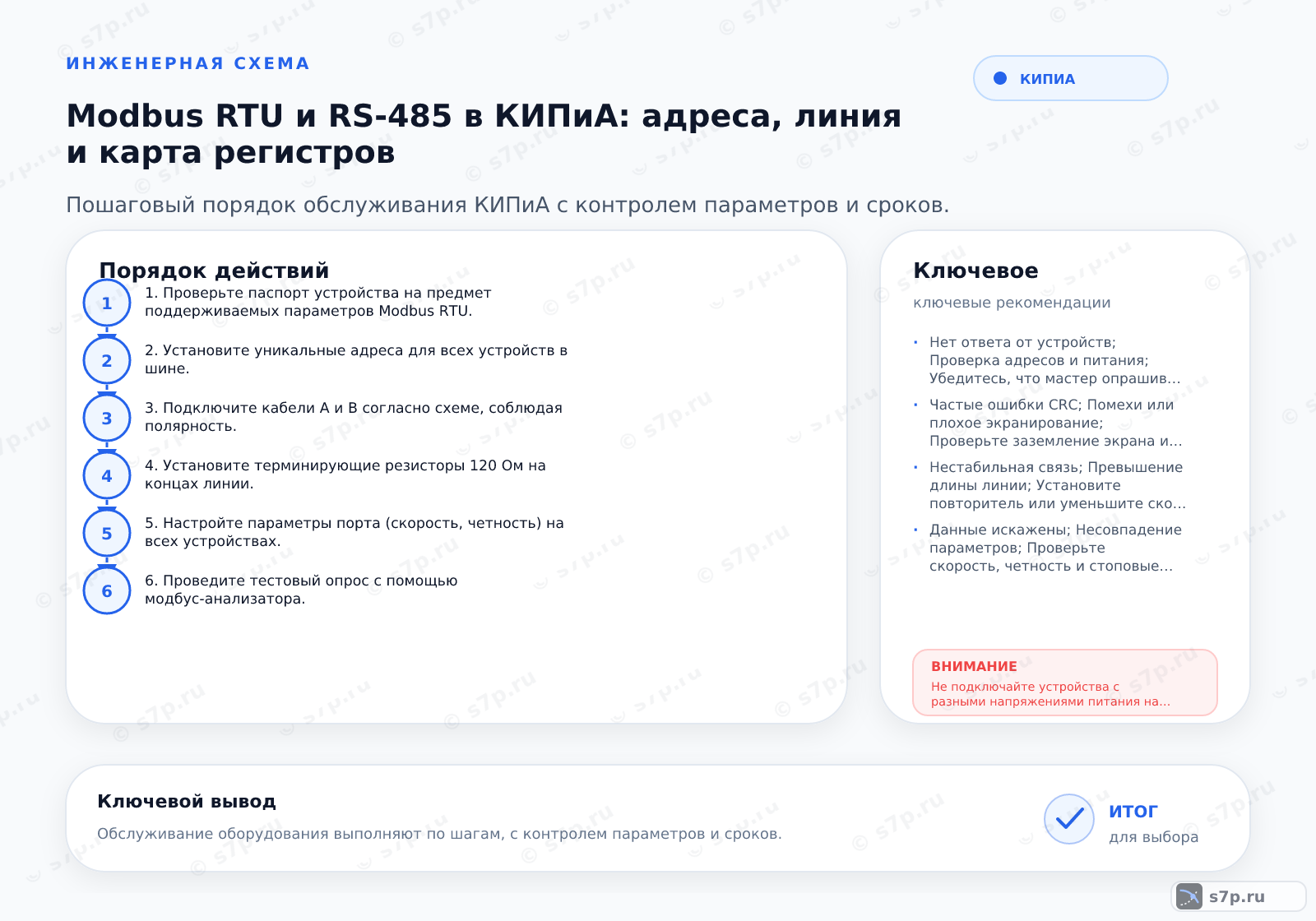

2. Пошаговый порядок
Перед настройкой составляют карту устройств и регистров: адрес, назначение данных, тип регистра, формат значения и направление обмена. Затем проверяют полярность линии, экранирование, терминирование и питание. Параметры порта на ведущем и ведомых узлах должны совпадать, а выбранная скорость соответствовать длине и качеству линии.
Первый запуск проводят с ограниченным составом оборудования и читают диагностические регистры до передачи команд управления. После добавления каждого узла проверяют его адрес и реакцию на запрос. Карта регистров должна храниться вместе с настройками, иначе корректный физический обмен может давать неверные значения из-за неправильного смещения, разрядности или знака.
- Шаг 1Проверьте паспорт устройства на предмет поддерживаемых параметров Modbus RTU.
- Шаг 2Установите уникальные адреса для всех устройств в шине.
- Шаг 3Подключите кабели A и B согласно схеме, соблюдая полярность.
- Шаг 4Установите терминирующие резисторы 120 Ом на концах линии.
- Шаг 5Настройте параметры порта (скорость, четность) на всех устройствах.
- Шаг 6Проведите тестовый опрос с помощью модбус-анализатора.
3. Симптом -> причина -> решение
Отсутствие ответа обычно связано с адресом, несовпадением параметров порта, перепутанной полярностью или разрывом линии. Повторные тайм-ауты проверяют по участкам: сначала питание и индикацию устройства, затем целостность кабеля, соединения и терминирование. Не меняют сразу несколько параметров, чтобы сохранить связь между причиной и результатом проверки.
Ошибочные значения при устойчивом обмене указывают на неверную карту регистров, формат числа, порядок байтов или масштабирование в контроллере. Если ошибки появляются при работе силового оборудования, ищут электромагнитную наводку и проблемы с потенциалами. Изоляция, правильная прокладка и проверка экрана должны рассматриваться вместе с программной диагностикой.
4. Сроки и периодичность
Периодическое обслуживание линии включает осмотр клемм, состояния кабеля, экранов и терминаторов, а также проверку адресов по актуальной карте. Интервал задают регламентом эксплуатации и паспортом оборудования, но внеплановая проверка нужна после ремонта, изменения трассы или появления ошибок обмена.
При обслуживании сохраняют рабочую конфигурацию ведущего устройства и журнал диагностических сообщений. Сначала фиксируют исходное состояние, затем проверяют один участок или один узел и сравнивают результат с картой регистров. Такой порядок помогает отличить деградацию физической линии от изменения программы или замены прибора.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки линии | 12 мес | мес | инженерная практика; регламент эксплуатации |
| Срок службы кабеля | 10 лет | лет | инженерная практика; паспорт кабеля |
| Период проверки адресов | 6 мес | мес | инженерная практика; регламент эксплуатации |
| Срок замены терминаторов | 5 лет | лет | инженерная практика; паспорт оборудования |
5. Предупреждения и чего не делать
Не оставляйте концы линии незавершенными без терминирующих резисторов.
Не подключайте к общей шине устройства с разными потенциалами питания без предусмотренной изоляции. Не назначайте один адрес нескольким ведомым узлам и не меняйте карту регистров без фиксации новой версии. После любой переделки проверяйте обмен на малой нагрузке, затем чтение измерительных данных и только после этого разрешайте команды управления.
Частые вопросы
Как распределить адреса на линии Modbus?
Каждому ведомому устройству назначают уникальный адрес и заносят его в карту сети вместе с моделью, назначением и параметрами регистров. До запуска проверяют, что адрес поддерживается прибором и не совпадает с другим узлом. После изменения адреса выполняют отдельный запрос и убеждаются, что отвечает именно нужное устройство. Карту хранят вместе с конфигурацией ведущего контроллера.
Зачем нужны терминирующие резисторы на концах линии RS-485?
Терминирование согласует электрические условия на концах шины и уменьшает отражения сигнала. Резисторы устанавливают только на крайних участках линии, а не на каждом ответвлении. Перед монтажом проверяют схему, длину трассы, наличие ответвлений и состояние соединений. Если обмен нестабилен, осматривают терминирование вместе с полярностью, экраном и питанием, а не меняют параметры протокола вслепую.
Как соединить устройства с разными напряжениями питания?
Разные источники питания нельзя напрямую объединять общей сигнальной цепью без проверки потенциалов и предусмотренной гальванической изоляции. Сначала сверяют схемы устройств, защитный проводник и требования к интерфейсу RS-485. Затем проверяют изолятор, экран и точки соединения по проекту. Такое разделение защищает входы и уменьшает риск помех, но не отменяет правильной адресации и настройки порта.
Почему ведомое устройство не отвечает на запросы?
Проверяют питание, адрес, полярность линии, совпадение параметров порта и целостность кабеля. Затем осматривают соединения и терминирование, отключая ответвления по одному. Если устройство отвечает после изменения настройки, фиксируют исходное значение и причину. Не меняют одновременно адрес, скорость и карту регистров: иначе нельзя понять, устранила ли проблему физическая проверка или программная настройка.
Почему связь есть, но значения регистров неверны?
При устойчивом обмене проверяют карту регистров, адрес смещения, тип данных, разрядность, порядок байтов, знак и масштабирование. Паспорт устройства может использовать собственную нумерацию, которая не совпадает с обозначением в программе. Сначала читают диагностический или заведомо известный регистр, затем сравнивают значение с локальной индикацией. Физическую линию дополнительно проверяют только если данные меняются случайно.
Что включить в обслуживание линии Modbus?
Проверяют клеммы, кабель, экран, терминирующие элементы, адреса и журнал ошибок. После ремонта или изменения трассы повторяют тест обмена и сверяют конфигурацию с картой регистров. Периодичность берут из регламента и паспорта, а внеплановую проверку проводят при тайм-аутах, замене узла или появлении наводок. Результаты сохраняют, чтобы отличать деградацию линии от изменения программы.
