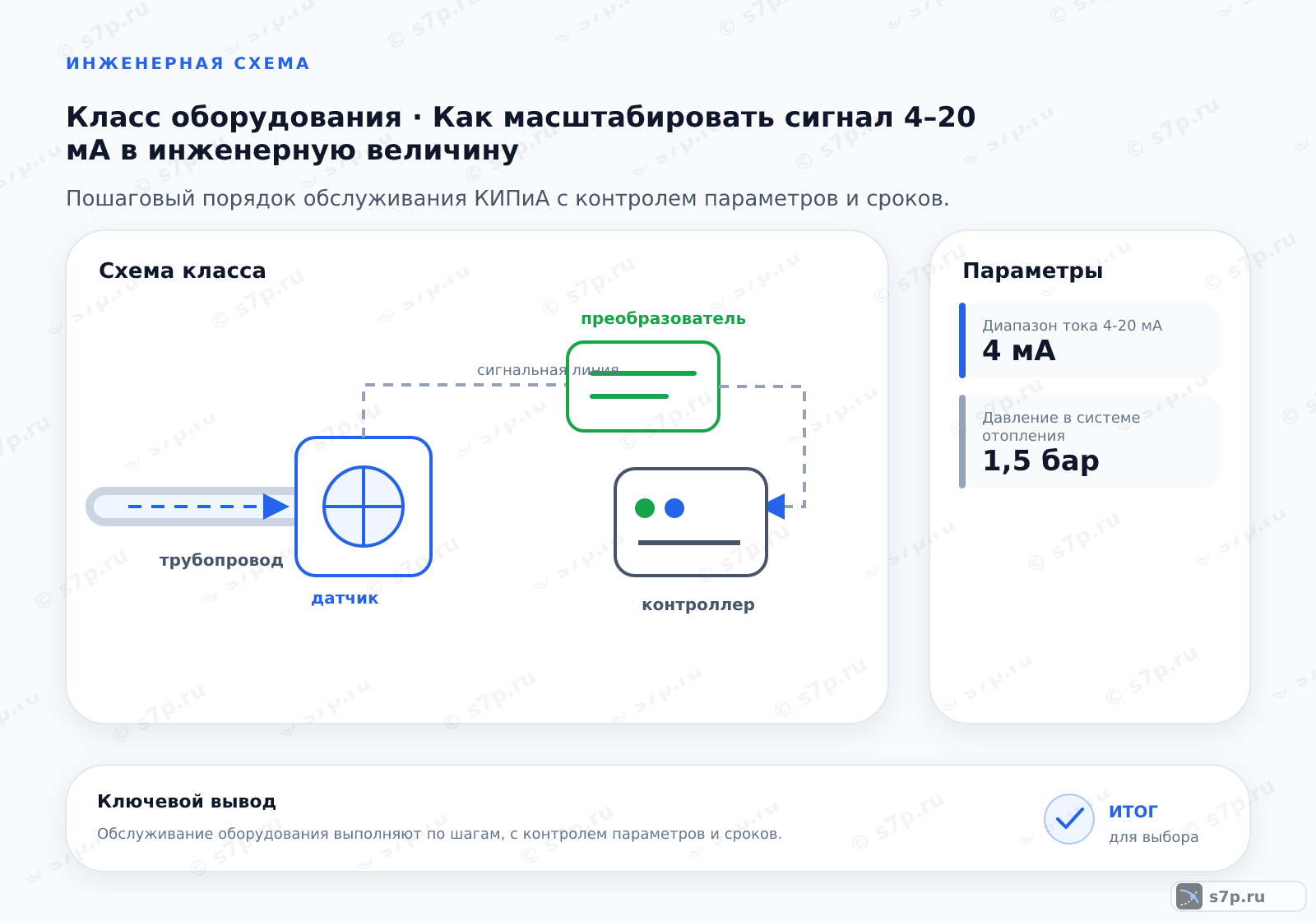

1. Как перевести сигнал 4–20 мА в величину процесса
Масштабирование переводит токовый сигнал 4–20 мА в инженерную величину через нижнюю и верхнюю границы процесса, заданные как LRV и URV. Вход контроллера должен знать обе границы и единицы величины, иначе ток будет вычислен, но отображён в неправильном масштабе. Полярность и состояние линии проверяют до оценки результата.
Линейная связь сохраняет порядок сигнала: нижняя граница соответствует нижнему рабочему току, верхняя — верхнему. Для расхода может потребоваться извлечение корня, если это предусмотрено измерительной схемой. Итоговую настройку сверяют с параметрами датчика, модуля ввода и SCADA.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».

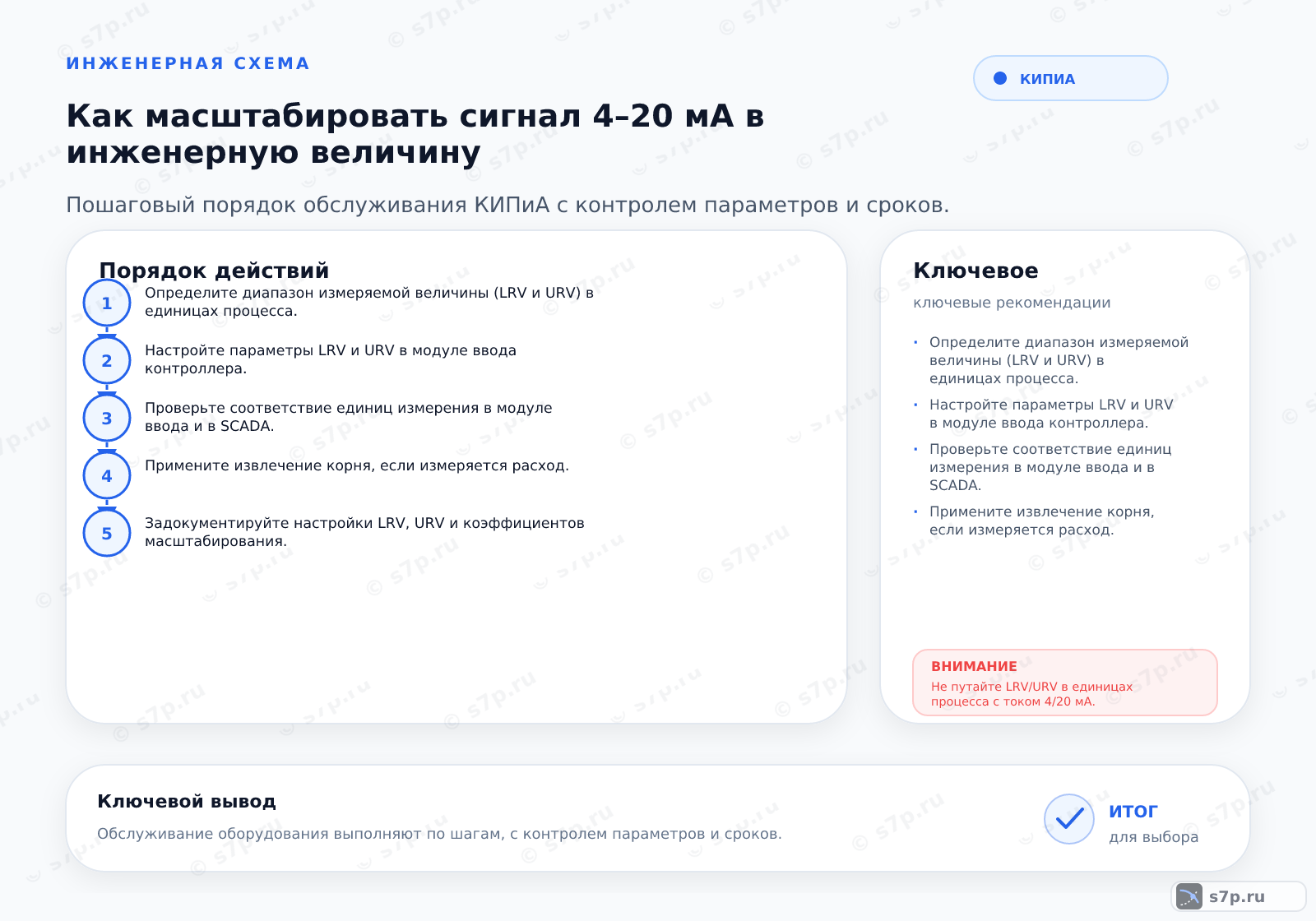

2. Пошаговый порядок
Порядок начинается с определения LRV и URV в единицах процесса. Эти значения заносят в модуль ввода контроллера, затем проверяют одинаковое обозначение единиц в модуле и SCADA. После этого задают аварийные пороги, выбирают обработку для расхода и документируют коэффициенты масштабирования.
Проверку выполняют эталонным током 4–20 мА с контрольными точками внутри диапазона. На каждой точке сравнивают ток, рассчитанную инженерную величину и отображение в системе. Если результаты расходятся, сначала ищут ошибку единиц, полярности или LRV/URV, а не меняют коэффициент наугад.
- Шаг 1Определите диапазон измеряемой величины (LRV и URV) в единицах процесса.
- Шаг 2Настройте параметры LRV и URV в модуле ввода контроллера.
- Шаг 3Проверьте соответствие единиц измерения в модуле ввода и в SCADA.
- Шаг 4Настройте аварийные пороги (ниже 3.6 мА и выше 21 мА).
- Шаг 5Примените извлечение корня, если измеряется расход.
- Шаг 6Протестируйте систему, подав эталонный ток 4, 12 и 20 мА.
- Шаг 7Задокументируйте настройки LRV, URV и коэффициентов масштабирования.
3. Симптом -> причина -> решение
Неверное показание может возникать из-за перепутанных LRV и URV, несовпадения единиц, ошибочной полярности или неправильного режима обработки расхода. Одинаковая величина на входе и в SCADA не подтверждает правильность: системы могут одинаково отображать уже неверно настроенный диапазон.
Диагностику ведут от физического сигнала к экрану оператора. Измеряют ток на клеммах, сверяют настройки входа, проверяют преобразование и затем смотрят отображение. Такой порядок отделяет неисправность линии от ошибки конфигурации и помогает сохранить исходные параметры до исправления.
4. Сроки и периодичность
Периодичность обслуживания включает проверку калибровки датчиков, целостности заземления и состояния кабелей связи. Конкретный порядок сверяют с паспортом, эксплуатационной документацией и строками таблицы. Калибровка подтверждает измерительный канал, а проверка заземления и кабеля — условия передачи сигнала.
После изменения датчика, модуля ввода, кабельной трассы или единиц в SCADA масштабирование проверяют заново. Результат фиксируют вместе с LRV, URV, режимом обработки и контрольным током. Отсутствие записи затрудняет отделение ошибки настройки от изменения оборудования.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Период калибровки датчиков (год) | 1 год | год | инженерная практика; ГОСТ Р 8.596-2003 |
| Проверка целостности заземления | 6 месяцев | месяцев | инженерная практика; ПУЭ |
| Диагностика кабелей связи | 2 года | года | инженерная практика; руководство по эксплуатации |
| Период калибровки датчиков (год) | 1 год | год | инженерная практика; паспорт контроллера |
5. Предупреждения и чего не делать
Не смешивайте единицы инженерной величины с током петли и не переносите LRV или URV из другой схемы без проверки. Нельзя считать правильным отображение, если не подтверждены полярность, клеммы, аварийные пороги и режим извлечения корня для расхода.
Контуры заземления и экран кабеля проверяют по проектной схеме, потому что случайное соединение или разрыв может добавить помеху в измерительный канал. Не изменяйте коэффициенты до фиксации исходных настроек и контрольного тока: иначе причина расхождения теряется.
Частые вопросы
Что означают LRV и URV в настройке канала?
LRV и URV задают нижнюю и верхнюю границы инженерной величины, которую вход контроллера должен получить из токового сигнала. Они записываются в единицах процесса, а не в миллиамперах. При настройке проверяют соответствие границ паспорту датчика, диапазону модуля и отображению в SCADA. Если единицы различаются, вычисление будет систематически неверным даже при стабильном токе.
Почему значение верно при 4 мА, но ошибочно при 20 мА?
Такое расхождение указывает на ошибку верхней границы, единиц, линейного преобразования или сигнальной цепи. Проверяют настройки LRV и URV в модуле, соответствие диапазона в SCADA и полярность подключения. Затем измеряют ток непосредственно на клеммах и повторяют проверку контрольной точкой. Если ток корректен, источник ошибки находится в конфигурации или отображении.
Когда для расхода применяют извлечение корня?
Извлечение корня применяют, когда измерительная схема передаёт расход через зависимость, для которой линейное преобразование тока недостаточно. До включения функции уточняют принцип датчика и настройки модуля. Затем проверяют отображение по контрольному сигналу и сравнивают результат с фактическим расходом. Нельзя включать обработку только потому, что канал используется для расхода: её подтверждают схемой и документацией.
Как отличить ошибку модуля от ошибки SCADA?
Сначала измеряют ток на клеммах и сравнивают его с тем, что видит входной модуль. Затем проверяют LRV, URV и единицы в модуле, после чего сопоставляют те же параметры в SCADA. Если модуль показывает правильную инженерную величину, а экран отличается, проверяют преобразование и тег SCADA. Если расхождение появляется уже на входе, смотрят кабель, полярность и конфигурацию канала.
Когда повторяют калибровку и проверку кабеля?
Периодичность берётся из эксплуатационной документации, паспорта и таблицы для темы. Проверку повторяют после замены датчика, модуля, кабельной трассы, заземления или единиц в системе. Калибровка подтверждает связь измерения с эталоном, а осмотр кабеля и заземления подтверждает условия передачи. Результат фиксируют вместе с настройками LRV, URV и контрольным сигналом.
Какие настройки нельзя менять без исходной записи?
Не меняют без фиксации LRV, URV, единиц, аварийных порогов, режима обработки расхода и состояния заземления. Эти параметры связаны, поэтому исправление одного поля может скрыть ошибку другого. Перед изменением записывают текущий ток, значение в модуле и отображение в SCADA. После изменения повторяют проверку по контрольным точкам и сохраняют новый результат.
