Кориолисовый расходомер измеряет массовый расход непосредственно по фазовому сдвигу колебаний измерительной трубки и может одновременно определять плотность среды. Главное ограничение — чувствительность к газовым включениям и нестабильному двухфазному потоку, поэтому измерительный канал должен быть заполнен и соответствовать условиям применения из паспорта прибора. Кориолисовый расходомер определяет массовый расход по фазовому сдвигу колебаний измерительной трубки, через которую проходит среда.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое кориолисовый расходомер
Кориолисовый расходомер измеряет массу проходящей среды непосредственно: привод возбуждает колебания измерительной трубки, а чувствительные элементы фиксируют изменение её движения под действием потока. Электроника преобразует фазовый сдвиг в сигнал массового расхода, а параметры колебаний использует для оценки плотности.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Устройство и принцип работы
При выборе и подключении кориолисового расходомера сначала рассматривают конструкцию измерительного узла, свойства среды и режим трубопровода. Рабочее положение, требования к заполнению, допустимые нагрузки на присоединения и параметры сигнала нужно сверять с паспортом конкретного прибора.
- Шаг 1Подготовить измерительный участок: обеспечить прямые участки трубопровода по инструкции изготовителя и полное заполнение прибора.
- Шаг 2Установить датчик в горизонтальном или вертикальном положении с полным заполнением трубы жидкостью и без воздушных карманов.
- Шаг 3Подключить электрические кабели к блоку электроники, соблюдая экранирование от промышленных частотных преобразователей.
- Шаг 4Настроить параметры среды в контроллере: задать тип жидкости, рабочую температуру и диапазон расхода.
- Шаг 5Провести пусконаладку: проверить амплитуду колебаний трубки, убедиться в отсутствии вибраций и зафиксировать базовые показания плотности.
- Шаг 6Запустить систему и откалибровать нулевую точку при остановленном потоке, выждав стабилизации температуры не менее 10 минут.
- Шаг 7Внести данные в систему учёта и настроить усреднение по времени для сглаживания пульсаций потока.
3. Ключевые параметры
При анализе характеристик сравнивают не только заявленную точность массового расхода, но и условия, при которых она нормируется. В проекте отдельно проверяют диапазоны температуры, давления и плотности, требования к среде, электропитанию, связи и поверке.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Точность массового расхода | 0.15 % | % | инженерная практика; сверить по паспорту |
| Предел двухфазности | 3 % | % | инженерная практика; сверить по паспорту |
| Падение давления | 0.08 бар | бар | паспортный диапазон |
| Максимальное давление | 40 бар | бар | инженерная практика; сверить по паспорту |
| Плотностная погрешность | 0.2 кг/м³ | кг/м³ | инженерная практика; сверить по паспорту |
| Время отклика | 0.5 с | с | паспортный диапазон |
4. Схема работы

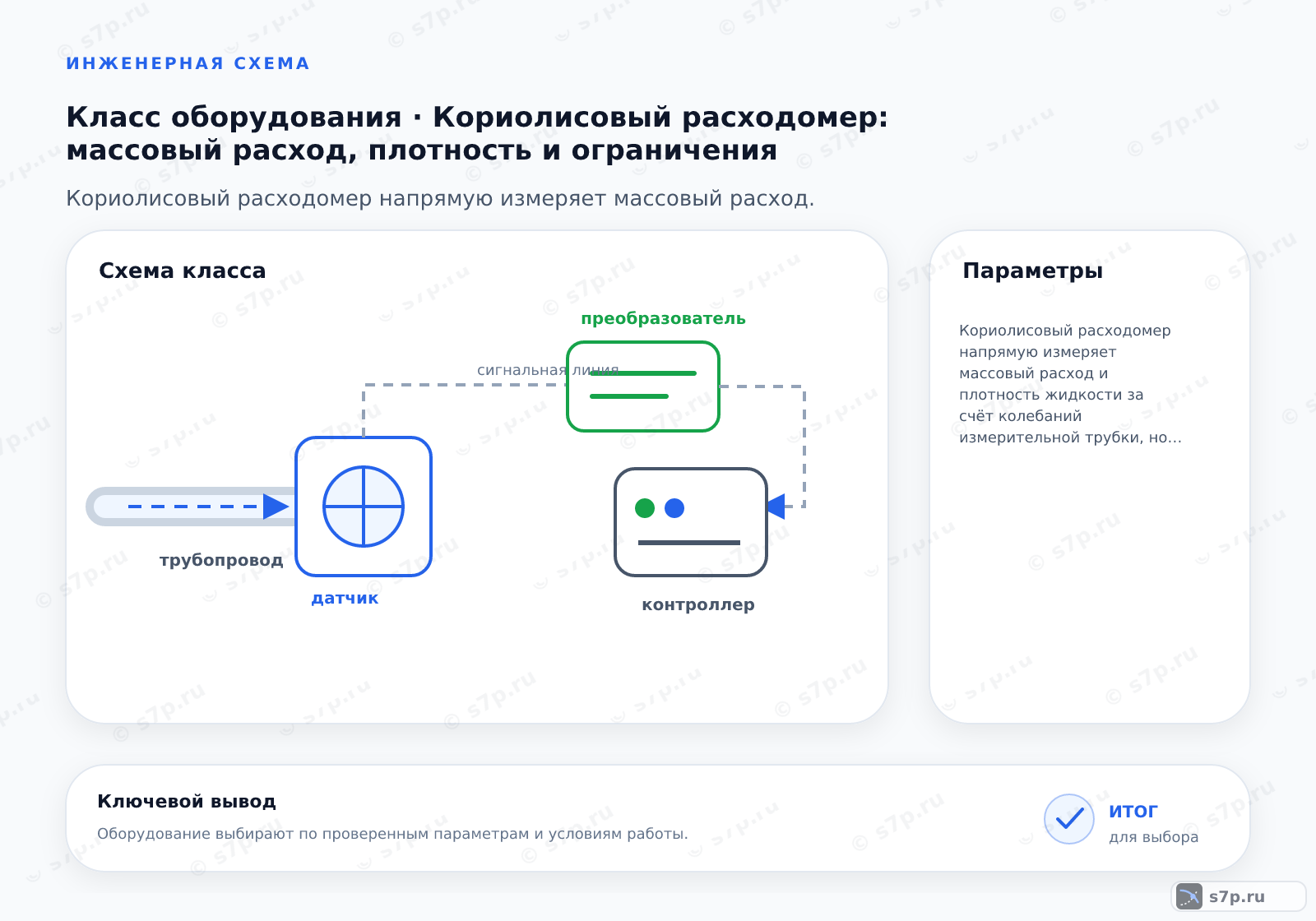

На схеме кориолисового расходомера важно различать измерительную трубку, привод, встроенные датчики положения и температуры, электронный преобразователь и технологические присоединения. При установке нельзя переносить типовую ориентацию с другой модели: положение корпуса, направление потока, опоры и способ защиты кабельного ввода определяются инструкцией изготовителя.
Ввод располагают вниз или вбок с защитой от воды; направлять его вверх нельзя из-за риска затекания конденсата.
5. Виды и разновидности
Форма трубки влияет на чувствительность, габариты, потери давления и требования к монтажу. U-образная конструкция может дать высокую чувствительность, но наличие газа в жидкости или переменного соотношения фаз нарушает условия измерения и ухудшает результат; кориолисовый метод в целом чувствителен к двухфазному потоку. При выборе прямоточного или изогнутого исполнения учитывают вязкость, температуру, давление, санитарные требования и рекомендации изготовителя.
| Значение | Источник |
|---|---|
| U-образные трубки обычно дают высокую чувствительность, но двухфазный поток для кориолисовых расходомеров в целом проблемен и может вызывать ошибки. | учебный источник |
| Прямоточная трубка: низкое гидравлическое сопротивление, подходит для вязких сред, но менее чувствительна к малым расходам. | учебный источник |
| П-образная трубка: компактный корпус, средняя чувствительность, часто применяется в химических производствах с агрессивными средами. | учебный источник |
| Многотрубный модуль: повышенная надёжность и возможность измерения больших расходов, требует жёсткого крепления к фундаменту. | учебный источник |
6. Вариант и условие: что выбрать
Для выбора кориолисового расходомера описывают среду во всём рабочем диапазоне и проверяют, будет ли трубопровод постоянно заполнен. После этого согласуют измерительный диапазон, материалы смачиваемых частей, температуру, давление, соединения, электронику и условия поверки.
7. Термины
В кориолисовом расходомере привод задаёт колебательное движение трубки, а проходящая среда изменяет это движение. Электроника измеряет связанный с расходом фазовый сдвиг и использует параметры колебаний для определения плотности; поэтому массовый расход и плотность не следует смешивать с объёмным расходом.
8. На что влияет и зачем нужно
Кориолисовый расходомер применяют для учёта массы, дозирования, контроля рецептур и технологического мониторинга, когда важны массовый расход и плотность. Такое измерение упрощает работу с жидкостями, свойства которых заметно меняются при изменении температуры, но не освобождает от проверки условий эксплуатации и качества сигнала. В конструкции нет обычных подвижных механических узлов, поэтому потенциальный износ ниже.
При этом на показания влияют состояние измерительной трубки, отложения, вибрации, заполнение и свойства среды; прибор должен проходить периодическую поверку или калибровку в соответствии с нормативными и эксплуатационными требованиями.
9. Частые ошибки и на что смотреть
Универсального порога для всех кориолисовых расходомеров нет: превышение допустимого давления создаёт риск утечки, деформации или разрушения элементов. Температуру среды, кавитационный запас, опоры и требования к прямым участкам оценивают по документации изготовителя.
10. Что проверить перед применением
После установки контролируют нулевые показания, диагностические сообщения и выходной сигнал, а дальнейшую поверку или калибровку выполняют с установленной периодичностью.
11. Итоговая карта темы
Такой порядок позволяет использовать преимущества прямого измерения массы и заранее учесть ограничения конкретного прибора.
Частые вопросы
Что именно измеряет кориолисовый расходомер?
Прибор напрямую измеряет массовый расход и плотность среды. Измерения основываются на регистрации фазового сдвига колебаний измерительной трубки под воздействием потока.
Можно ли использовать прибор для измерения двухфазных потоков?
Нет, наличие газа в жидкости или пузырьков воздуха крайне нежелательно. Двухфазный поток вызывает значительные погрешности измерений, поэтому канал должен быть полностью заполнен жидкостью.
Где расположены датчики температуры в устройстве?
Датчики температуры являются встроенными элементами конструкции расходомера. Они интегрированы непосредственно в измерительную трубку для точного контроля параметров среды.
Как правильно выполнять монтаж и ориентацию прибора?
Монтаж и ориентация должны строго соответствовать инструкции завода-изготовителя. Кабельный ввод следует располагать вниз или вбок, чтобы защитить электронные компоненты от попадания воды.
Каково предельное рабочее давление для всех моделей?
Единого порога давления не существует, так как оно зависит от конкретной модели. Предельное значение определяется паспортным давлением MAWP (Maximum Allowable Working Pressure) конкретного прибора.
Есть ли в расходомере подвижные механические части?
В конструкции прибора отсутствуют подвижные части, что снижает механический износ. Это повышает надежность устройства, но не отменяет необходимости периодической проверки точности.
Требуется ли калибровка или поверка прибора?
Да, необходима периодическая поверка или калибровка для подтверждения точности. Стабильность показаний на фиксированный срок без регулярного контроля не гарантируется.
Влияет ли плотность среды на работу расходомера?
Расходомер измеряет плотность напрямую, используя ее как один из ключевых параметров. Изменения плотности влияют на частоту колебаний трубки, что учитывается алгоритмом обработки сигнала.
Можно ли применять прибор для агрессивных сред?
Применение зависит от материалов изготовления измерительной трубки и уплотнений. Необходимо выбирать модель, химически стойкую к конкретной измеряемой среде.
Как влияет вибрация трубопровода на измерения?
Внешние вибрации могут искажать показания, так как прибор реагирует на колебания. Для минимизации влияния рекомендуется использовать демпферы или правильно выбирать точки монтажа.
