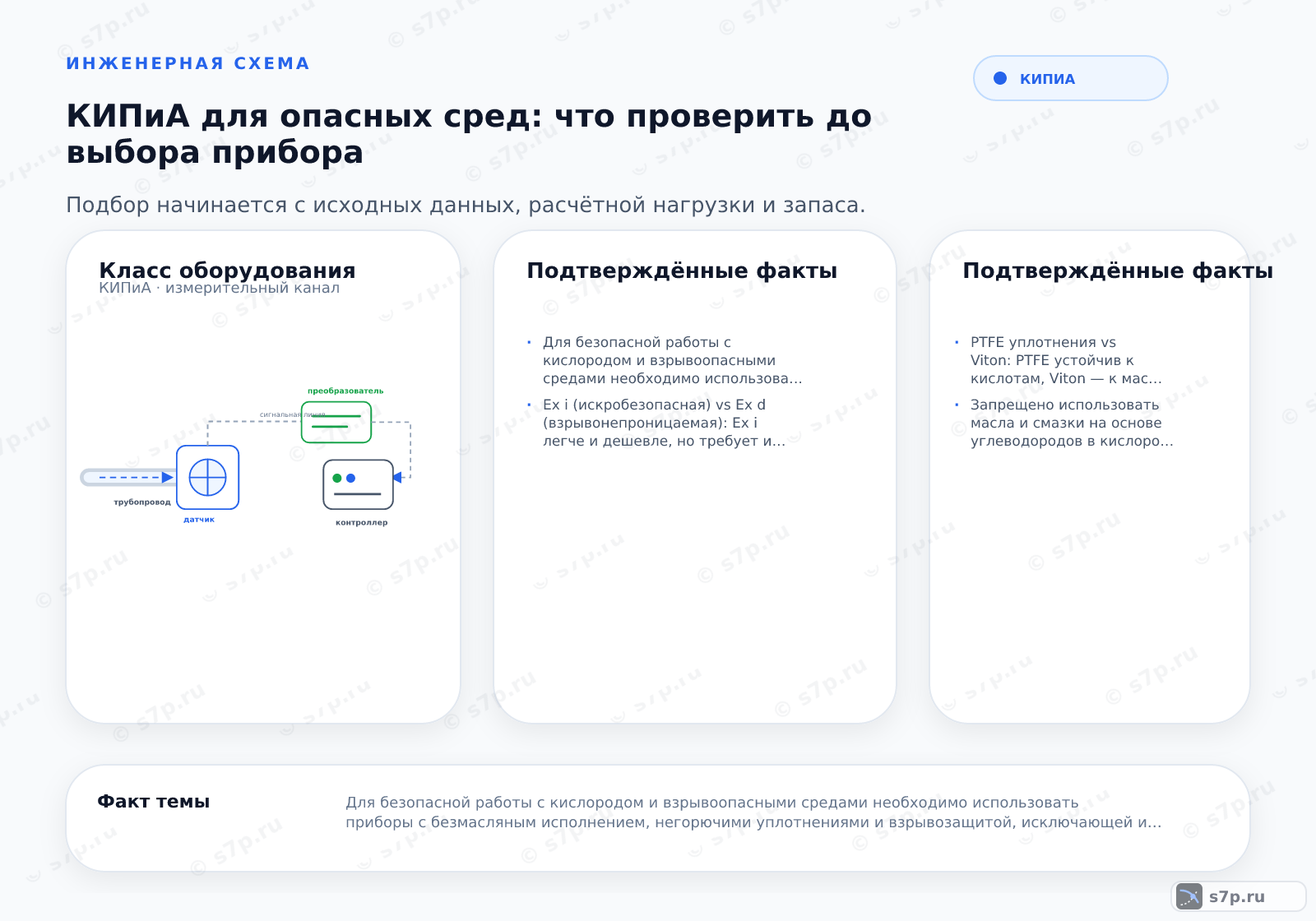

1. Как подобрать КИПиА для опасных сред: что проверить до выбора прибора: суть
Для кислорода и взрывоопасных сред прибор подбирают по совместимости материалов, способу защиты от воспламенения и условиям монтажа. Безмасляное исполнение исключает контакт кислородной линии с неподходящими маслами и смазками, а негорючие уплотнения сохраняют герметичность в рабочем соединении. Проверяют не только корпус, но и состав элементов, которые соприкасаются со средой.
Взрывозащита должна соответствовать зоне и схеме цепей. Искробезопасное исполнение Ex i требует изолированных цепей, тогда как взрывонепроницаемое Ex d использует усиленный корпус и связано с требованиями к продувке. Выбор между ними делают по устройству установки, доступному обслуживанию и документам конкретного прибора.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Калькулятор подбора
При подборе фиксируют состав среды, наличие кислорода, риск образования взрывоопасной смеси, требования к уплотнениям и допустимую схему заземления. В карточке прибора сверяют маркировку защиты, материалы и условия эксплуатации. Сертификат должен относиться к фактическому исполнению, а не только к названию серии.
Измерительный канал рассматривают целиком: прибор, кабель, барьер или другой элемент развязки, источник питания и вход системы управления. Для Ex i изолированные цепи относятся ко всему каналу. Для Ex d проверяют корпус и сопряжённые соединения, а требования к продувке уточняют по документации оборудования и установки.

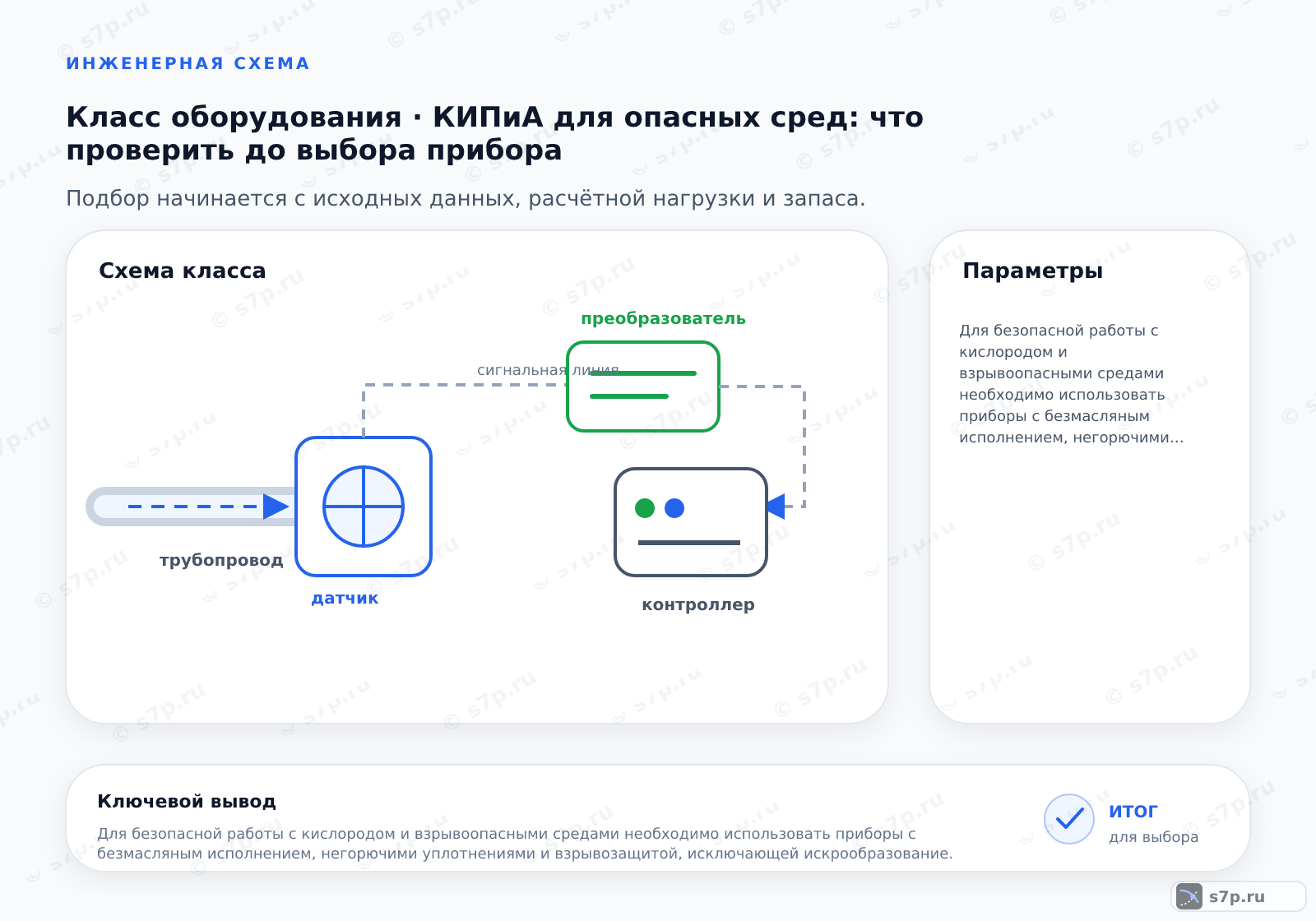

3. Диаграмма зависимости
Диаграмма сопоставляет два способа защиты и показывает, что различие касается не одного корпуса. Ex i проще интегрировать в лёгкий измерительный канал, но цепь должна сохранять заданную изоляцию. Ex d лучше переносит условия, где требуется взрывонепроницаемый корпус, однако добавляет требования к массе, соединениям и продувке.
По схеме проверяют путь энергии от питания к прибору и участок выхода в технологическую зону. Любое изменение кабеля, барьера, уплотнения или корпуса может изменить соответствие канала. Поэтому графическое сравнение используют вместе с маркировкой, сертификатом и фактической схемой заземления.
4. Типичные ошибки подбора
После обслуживания проверяют герметичность соединений, состояние уплотнений и соответствие установленного прибора его документам. В кислородной линии исключают масла и углеводородные смазки. Для взрывоопасной зоны сверяют маркировку защиты и сертификат конкретного исполнения, а не только внешний вид корпуса.
Цепь заземления должна оставаться непрерывной, а кабель и соединения — соответствовать проектной схеме. Нарушение заземления меняет условия отвода статического заряда. Отдельно контролируют температуру поверхности относительно допустимого T-кода и не заменяют штатные элементы неподтверждёнными аналогами.
Частые вопросы
Какой прибор подходит для кислородной линии?
Подбирают исполнение с безмасляными поверхностями, совместимыми с кислородом уплотнениями и подтверждённой защитой от воспламенения. Проверяют материалы всех деталей, которые соприкасаются со средой, а не только корпус. Для взрывоопасной зоны дополнительно сверяют маркировку защиты, сертификат конкретного исполнения, схему цепей и требования к заземлению. Масла и углеводородные смазки в такую линию не переносят.
Чем Ex i отличается от Ex d при выборе канала?
Ex i строится на ограничении энергии и требует изолированных цепей по всему измерительному каналу. Ex d использует взрывонепроницаемый корпус и предъявляет требования к корпусу, соединениям и продувке. Поэтому сравнивают не массу или внешний вид прибора, а зону установки, кабельную схему, барьеры, обслуживание и документы. Изменение одного элемента может нарушить соответствие всего исполнения.
Что проверить в уплотнениях перед установкой прибора?
Проверяют материал, совместимость со средой, состояние поверхности и герметичность соединения. Уплотнение не должно содержать неподходящую смазку или перекрывать измерительный проход. После обслуживания осматривают его повторно и сопоставляют установленный элемент с паспортом. Для кислородной линии особенно важна чистота: случайно оставленный масляный состав меняет условия безопасной эксплуатации.
Почему нельзя применять обычную смазку в кислородной системе?
Масла и смазки на основе углеводородов могут стать источником воспламенения в кислородной среде. Поэтому проверяют чистоту деталей, состав уплотнений и допустимые материалы по документации конкретного оборудования. Обычную монтажную практику нельзя переносить автоматически: средство, приемлемое для другой среды, не подтверждает пригодность для кислородной линии и её режима обслуживания.
Как контролировать заземление взрывозащищённого канала?
Заземление проверяют по фактической схеме соединений, непрерывности проводника и состоянию клемм после обслуживания. Отдельно осматривают экран кабеля, корпус прибора и сопряжённые элементы. Разрыв цепи может создать условия для накопления статического заряда, поэтому одной проверки внешнего вида недостаточно. Результат сопоставляют с документами на исполнение и с требованиями установки.
Что делать, если сертификат не совпадает с установленным прибором?
Эксплуатацию в опасной зоне приостанавливают до выяснения соответствия. Сверяют маркировку, исполнение корпуса, цепи, уплотнения и документ на фактически установленный прибор. Сертификат другой модификации не подтверждает пригодность автоматически. После замены или уточнения документов повторно проверяют заземление, герметичность, температуру поверхности и соответствие схемы питания.
