Для надежного водоснабжения требуется точный контроль давления, уровня и расхода с учетом требований нормативов. Не устанавливайте расходомер сразу после колена без прямого участка по требованиям изготовителя. Избегайте кавитации при NPSH доступном < NPSH требуемому.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как связать давление, уровень и расход с точкой измерения

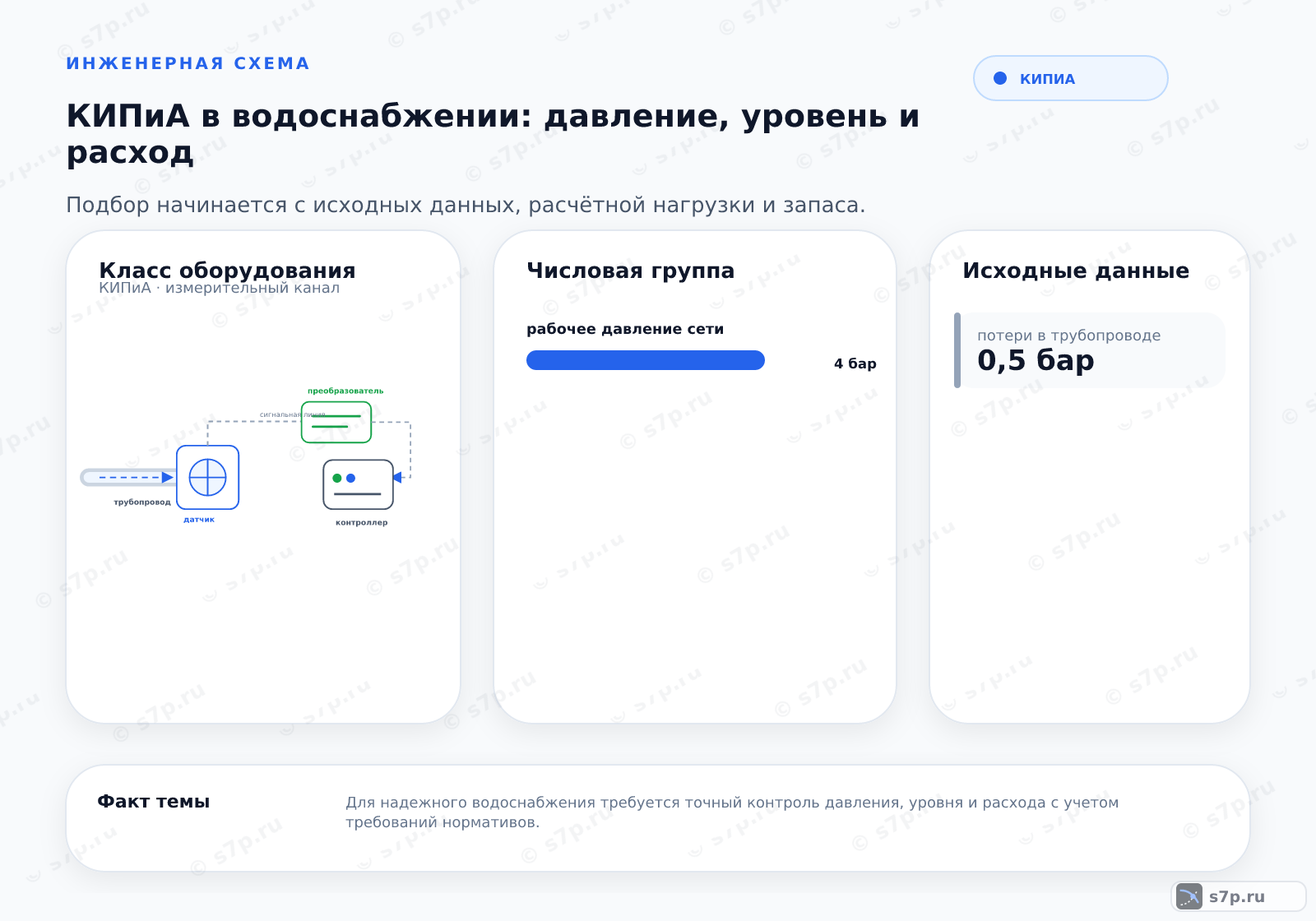

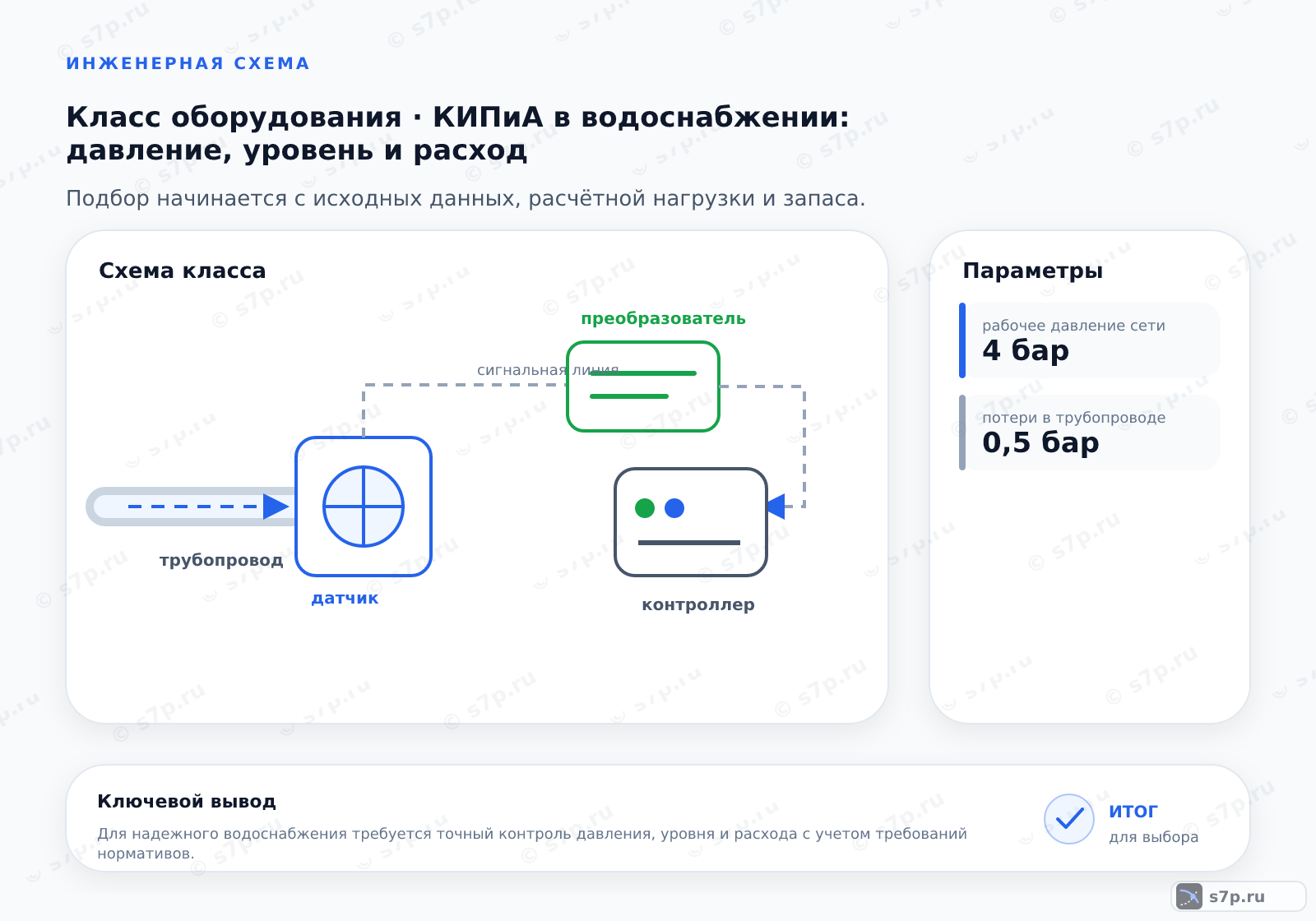

В водоснабжении КИПиА связывает контроль давления, уровня и расхода с реальным режимом трубопровода и насосного оборудования. Датчик давления показывает состояние сети или напорной линии, датчик уровня описывает запас среды в ёмкости, а расходомер фиксирует движение потока. Один показатель нельзя рассматривать отдельно от точки установки и состояния соседнего участка.
При подборе сначала описывают среду, направление движения и рабочий режим, затем сопоставляют измерительный диапазон с исходными данными насоса. Давление в сети, потери в трубопроводе, высота всасывания и требуемый напор влияют на то, где прибор будет показывать процесс, а где — только локальное сопротивление или работу насоса.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Калькулятор подбора
Расчётный модуль нужен для согласования измеряемых величин с параметрами оборудования. В него переносят рабочее давление насоса, давление в сети, потери в трубопроводе, высоту всасывания, требуемый напор и расход. После этого результат сопоставляют с паспортом насоса и с условиями монтажа, потому что одинаковое значение давления может соответствовать разным участкам схемы.
Проверка результата начинается с единиц и исходных границ. Напор сопоставляют с гидравлическими потерями, расход — с диапазоном измерительного прибора, а давление — с допустимым режимом линии. Условие по доступному и требуемому NPSH проверяют отдельно: несоответствие этой пары может проявиться шумом и нестабильной подачей даже при подходящих показаниях давления.
3. Исходные данные для расчёта
В исходной ведомости перечислены рабочее давление насоса, высота всасывания, потери в трубопроводе, требуемый напор, максимальный расход и давление в сети. Эти поля описывают не одну характеристику прибора, а связь между насосом, трубопроводом и точкой измерения. Значения следует читать вместе с источником в соответствующей строке.
Паспорт насоса нужен для проверки его рабочего давления и расхода, гидравлический расчёт — для потерь и напора, а данные сети — для исходного давления. Если хотя бы одна величина относится к другому участку, расчёт становится несопоставимым. Перед подбором уточняют направление потока, место отбора давления и условия для измерения уровня.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление насоса | 3.5 бар | бар | инженерная практика; паспорт насоса |
| Высота всасывания | 3 м | м | СП 32.13330.2018; паспорт насоса |
| Потери в трубопроводе | 0.5 бар | бар | инженерная практика; гидравлический расчет |
| Требуемый напор | 40 м | м | СП 32.13330.2018; гидравлический расчет |
| Максимальный расход | 5 м³/ч | м³/ч | инженерная практика; паспорт насоса |
| Давление в сети | 2.5 бар | бар | СП 31.13330.2012; инженерная практика |
4. Диаграмма зависимости
Диаграмма связывает давление в сети с рабочим давлением насоса и потерями в трубопроводе. По ней удобно отделить давление источника от напора, который должен компенсировать сопротивление линии. Расход дополняет эту картину: при изменении режима меняются потери и требования к измерительному каналу.
Точки контроля размещают так, чтобы датчик видел именно тот участок, для которого выполняется проверка. Показание до насоса сравнивают с показанием в напорной части, а уровень и расход оценивают в своих измерительных точках. Если графическая зависимость расходится с наблюдаемым режимом, сначала проверяют засорение, воздух и положение арматуры, затем настройки прибора.
5. Типичные ошибки подбора
Гистерезис реле давления влияет на момент переключения и может создавать повторяющиеся пуски, если его не сопоставить с фактическим режимом сети. Перед изменением уставки проверяют место отбора давления, состояние линии и соответствие диапазона прибора рабочему процессу.
Датчик уровня в агрессивной среде требует защиты чувствительной части и проверки совместимости материалов. Расходомер нельзя оценивать только по присоединению: после монтажа контролируют прямой участок, направление потока, заземление и отсутствие кавитационного режима.
Частые вопросы
Как связать давление насоса с показанием в сети?
Сначала разделяют давление в сети, рабочее давление насоса и потери в трубопроводе. Датчик должен стоять в точке, для которой выполняется проверка, иначе показание будет описывать только локальный участок. Затем сопоставляют измерение с требуемым напором и режимом расхода. Если фактическое значение расходится с расчётом, проверяют засорение, воздух, положение арматуры и соответствие данных паспорту насоса.
Где ставить расходомер в водопроводной линии?
Расходомер размещают на участке с устойчивым профилем потока и соблюдают прямые участки до и после прибора. Точку выбирают с учётом направления движения, доступности для обслуживания и отсутствия условий, вызывающих кавитацию. Перед монтажом сверяют диапазон прибора со свойствами среды, давлением и расходом. После подключения проверяют заземление, сигнал на входе контроллера и соответствие показания фактическому режиму.
Из-за чего реле давления переключает систему рывками?
Причиной может быть неучтённый гистерезис, неправильная точка отбора давления или быстрое изменение режима насоса. Сначала проверяют фактическое давление, состояние линии и настройку реле, не меняя уставку вслепую. Затем осматривают арматуру, фильтр и соединения. Если переключения совпадают с шумом или нестабильной подачей, дополнительно проверяют воздух в линии и условие по доступному и требуемому NPSH.
Когда датчик уровня нельзя ставить без защиты?
Защита нужна, когда среда агрессивна к чувствительному элементу, корпусу или соединению. По паспорту проверяют материалы, способ отделения датчика от среды и допустимые условия обслуживания. Нельзя переносить решение с чистой воды на другую жидкость без проверки совместимости. После установки контролируют герметичность, стабильность показания и отсутствие отложений, которые могут изменить положение чувствительной части.
Как отличить кавитационный режим от ошибки датчика?
При кавитационном режиме обычно меняются шум, вибрация и устойчивость подачи, а показания давления могут колебаться вместе с работой насоса. Ошибка датчика чаще сохраняет неверное значение независимо от изменения режима или повторяется при проверке контрольным прибором. Сначала измеряют давление в той же точке, затем сопоставляют доступный NPSH с требуемым и осматривают соединение, питание и кабель датчика.
Что зафиксировать до подбора измерительного канала?
Нужны сведения о рабочем давлении насоса и сети, высоте всасывания, потерях в трубопроводе, требуемом напоре и расходе. Дополнительно фиксируют среду, направление потока, точку измерения и условия монтажа. Эти данные связывают паспорт насоса с гидравлическим расчётом и характеристиками прибора. Если источник или участок относится к другой части системы, его сначала уточняют, иначе сравнение будет некорректным.
