Изолированный преобразователь сигнала разделяет входную и выходную цепи, одновременно меняя формат или уровень сигнала для связи измерительного прибора с системой управления. Напряжение пробоя 5000 В, питание 24 В и ток нагрузки 20 мА сопоставляют с погрешностью, полярностью и допустимой нагрузкой конкретного модуля.
данные обновлены 2026-10-21 ·
1. Как подобрать Гальваническая развязка и преобразователь сигнала: зачем нужны: суть
Гальваническая развязка разделяет входную и выходную части цепи, поэтому потенциал управляющей электроники не передаётся напрямую к измерительному прибору. Преобразователь одновременно меняет формат или уровень сигнала, сохраняя связь между измерением и входом контроллера.
При выборе смотрят на напряжение пробоя, погрешность преобразования, питание модуля и ток нагрузки. Раздельные цепи нельзя соединять общим заземлением без проверки схемы, иначе изоляционный барьер будет обойден проводником.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Калькулятор подбора
Калькулятор упорядочивает исходные параметры модуля и помогает сопоставить режим входа с режимом выхода. Результат используют как рабочую проверку выбранного исполнения, а тип сигнала, полярность, питание и нагрузку подтверждают паспортом до подключения.
Если входная и выходная цепи требуют разных потенциалов, сначала определяют границу развязки, затем проверяют преобразование и допустимую нагрузку. Нельзя считать модуль подходящим только по совпадению разъёма или названию функции.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта

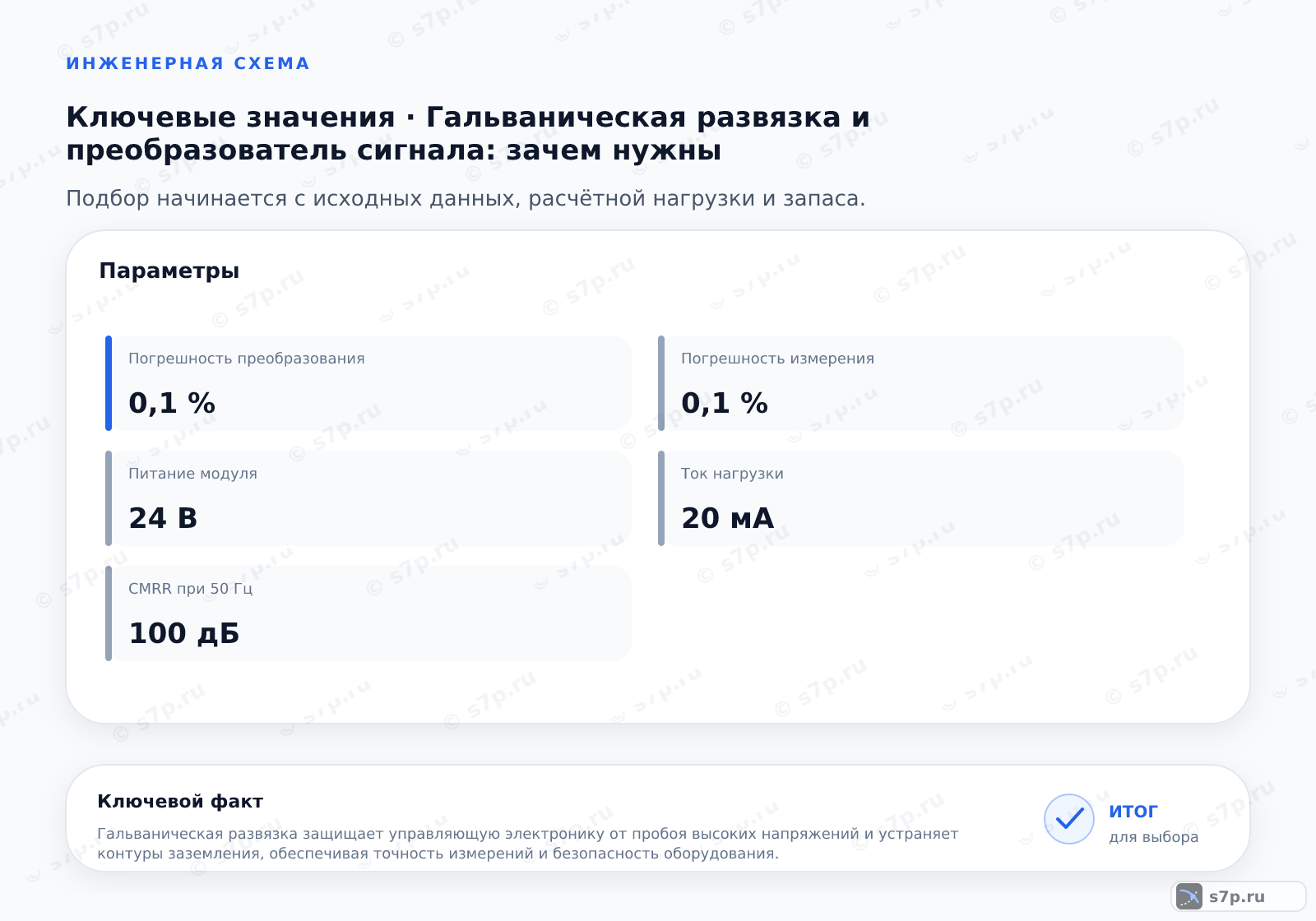

В исходной таблице указаны напряжение пробоя 5000 В, погрешность преобразования 0.1 %, питание модуля 24 В и ток нагрузки 20 мА. Эти поля описывают электрическую прочность, точность и условия включения, которые нельзя разделять при выборе.
Перед вводом значений уточняют, где находится вход, где выход и какой источник питает модуль. Если ток нагрузки или напряжение питания относятся к другой конфигурации, расчёт будет формально завершён, но схема окажется несовместимой с реальным контроллером.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Напряжение пробоя | 5000 В | В | инженерная практика; паспорт модуля |
| Погрешность преобразования | 0.1 % | % | инженерная практика; паспорт модуля |
| Питание модуля | 24 В | В | инженерная практика; паспорт модуля |
| Ток нагрузки | 20 мА | мА | инженерная практика; паспорт модуля |
4. Диаграмма зависимости

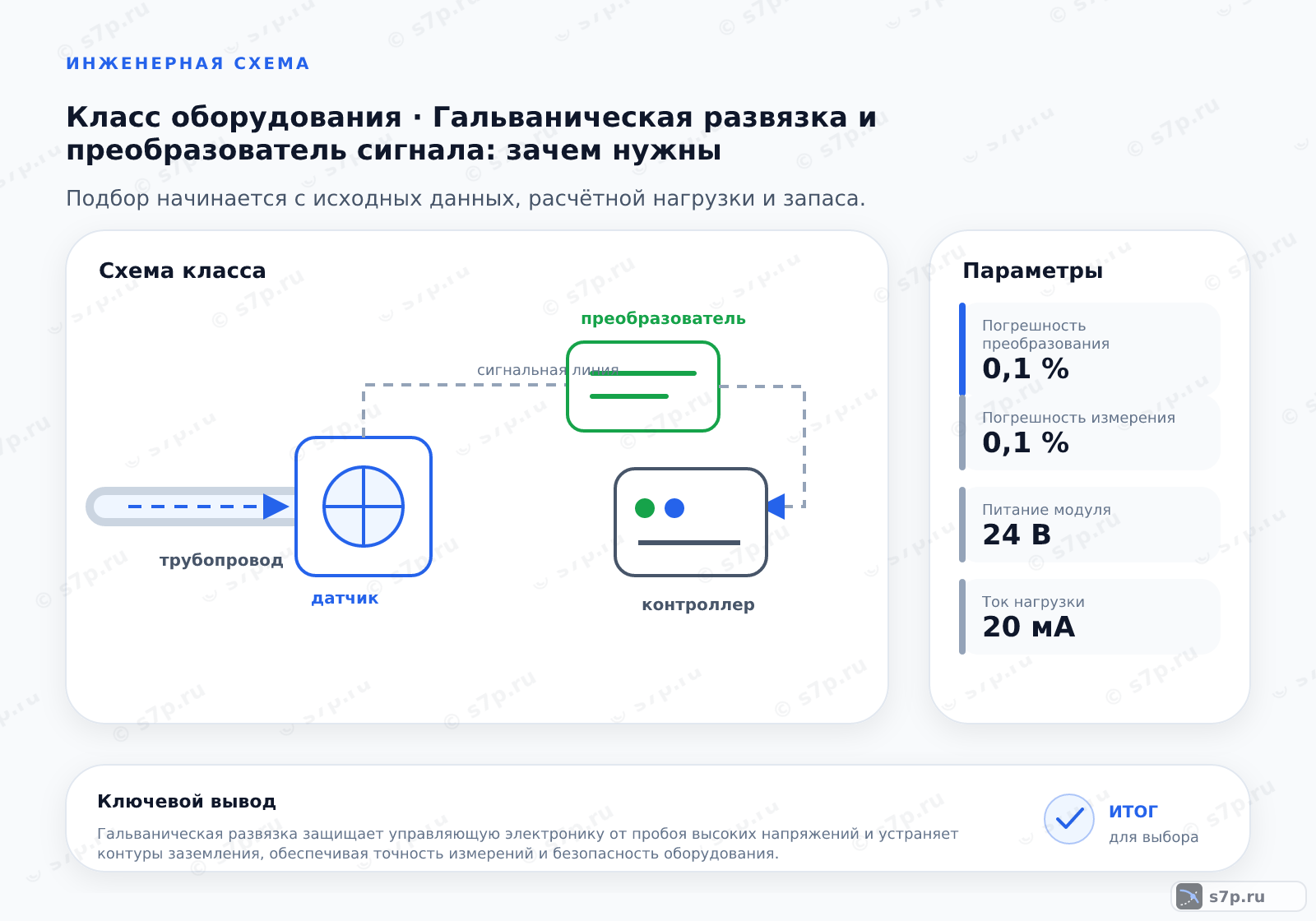

Диаграмма связывает электрические условия модуля с допустимым режимом преобразования. По ней проверяют, остаются ли питание, нагрузка и уровень сигнала в области, для которой изготовитель указал характеристики из таблицы.
Изоляцию рассматривают отдельно от точности преобразования: высокий барьер не исправляет неверную полярность и не компенсирует перегрузку выхода. Для каждого варианта фиксируют входную цепь, выходную цепь и путь питания до сравнения результатов.
5. Типичные ошибки подбора
Изоляционный барьер не подавляет перенапряжение внутри самой цепи, поэтому для такой угрозы предусматривают варисторы или УЗИП по схеме установки. Общие заземления входа и выхода также нельзя соединять автоматически: проводник может обойти развязку.
Обратная полярность питания повреждает изолированный модуль, а перегрев сокращает срок его службы. Перед запуском сверяют клеммы, питание, нагрузку и допустимую температуру окружающей среды с паспортом конкретного исполнения.
Частые вопросы
Что именно разрывает гальваническая развязка?
Она отделяет входную и выходную электрические цепи от прямого соединения по потенциалу. Сигнал проходит через преобразователь, но управляющая электроника не получает прямой путь для токов между участками. Это помогает убрать контуры заземления и ограничить влияние пробоя между цепями. Схему питания и заземления всё равно проверяют отдельно, потому что внешний проводник может обойти изоляционный барьер.
Можно ли объединить заземления входа и выхода модуля?
Прямое соединение может обойти развязку, поэтому его не выполняют без анализа схемы и паспорта. Входной и выходной участки рассматривают как разделённые цепи, а нужную точку заземления определяют по назначению модуля. Перед включением проверяют клеммы, экран, источник питания и отсутствие случайной перемычки между сторонами.
Как использовать напряжение пробоя при выборе модуля?
В исходной таблице для модуля указано напряжение пробоя 5000 В. Его сопоставляют с задачей изоляции и паспортом, но не принимают за защиту от любого перенапряжения в цепи. Отдельно проверяют рабочее питание, нагрузку, полярность и условия монтажа. Если угроза связана с импульсом в самой линии, требуются предусмотренные схемой средства подавления.
Что означает погрешность преобразования 0.1 %?
Это параметр точности преобразования, приведённый для конкретного модуля в исходной таблице. Его сравнивают с допустимой ошибкой измерительного канала, а затем проверяют диапазон входа, выходной сигнал и нагрузку. Нельзя переносить это значение на другую модель или считать, что оно исправляет неверный монтаж: полярность, питание и заземление остаются отдельными условиями работы.
Почему обратная полярность опасна для изолированного модуля?
Внутренние электронные цепи рассчитаны на определённое направление питания. Обратное включение способно вывести модуль из строя ещё до проверки сигнала и изоляции. Перед запуском сверяют обозначения клемм, напряжение питания 24 В из исходной таблицы, полярность проводов и отсутствие короткого замыкания между входной и выходной сторонами.
Достаточно ли изоляции без защиты от перенапряжений?
Нет. Изоляция отделяет цепи по потенциалу, но не подавляет импульс внутри самой линии. В исходном описании для такой задачи названы варисторы или УЗИП; их применение определяют схемой установки и паспортом. Дополнительно контролируют температуру окружающей среды и нагрузку, потому что перегрев и превышение режима повреждают модуль независимо от изоляционного барьера.
