Главное

Искробезопасную цепь согласуют сопоставлением выходных Uo, Io и Po барьера с допустимыми Ui, Ii и Pi прибора, а Co и Lo — с Ci и Li всей линии. В расчёт входят кабель и экран; напряжение 24 В, ток 20 мА и внутренняя ёмкость 5 нФ связывают электрические ограничения одной схемы.

данные обновлены 2026-10-21 ·

СХЕМА 1 · РАЗБОР ОБОРУДОВАНИЯWEBP · PNG · ИНФОГРАФИКА

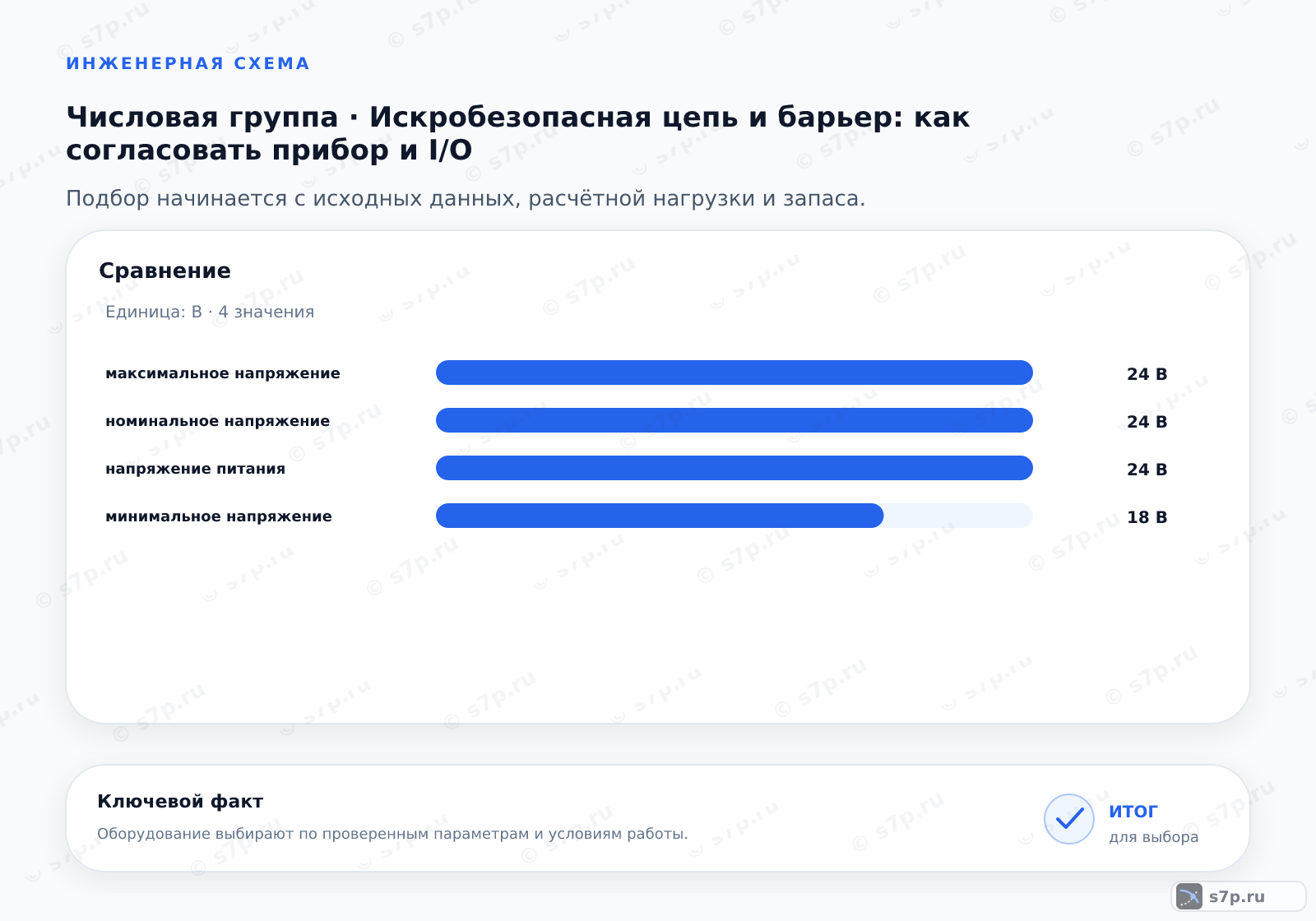

Сравнение однородных величин темы «Искробезопасная цепь и барьер: как согласовать прибор и I/O» (В): максимальное напряжение — 24 В; номинальное напряжение — 24 В; напряжение питания — 24 В; минимальное напряжение — 18 В
Параллельное подключение барьеров к одному прибору не допускается, так как это нарушает расчетные параметры токоограничения и гальванической развязки.

1. Как подобрать Искробезопасная цепь и барьер: как согласовать прибор и I/O: суть

Барьер ограничивает энергию, которая может попасть в полевую цепь, а прибор и кабель задают допустимые электрические параметры. Согласование выполняют по паре значений: Uo, Io и Po барьера сопоставляют с Ui, Ii и Pi прибора, а Co и Lo — с Ci и Li.

Проверка относится ко всей цепи, включая кабель и экран. Сопротивление изоляции кабеля должно быть не менее 50 МОм, а экран искробезопасной линии нельзя заземлять с двух сторон, поскольку так возникает контур и нарушается развязка.

Искробезопасная цепь и барьер: как согласовать прибор и I/O

Текущая страница в тематической подборке.

эта страница
4–20 мА или 0–10 В

Смежная тема кластера «Аналоговые сигналы и токовые петли».

открыть тему →
Сигнал 4–20 мА

Смежная тема кластера «Аналоговые сигналы и токовые петли».

открыть тему →
Избыточное, абсолютное и вакуумное давление

Смежная тема кластера «Измерение давления».

открыть тему →
Подбор КИПиА

Смежная тема кластера «Подбор и техническое задание».

открыть тему →
Измерительный канал КИПиА

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →
Аварийный ток и безопасное состояние измерительного канала

Смежная тема кластера «Защиты, блокировки и функциональная безопасность».

открыть тему →
КИПиА

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →
Датчик, преобразователь и контроллер

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →

2. Калькулятор подбора

В расчёт вводят выходные параметры барьера, допустимые параметры прибора и характеристики линии. Калькулятор помогает увидеть, какое ограничение не выполнено, но не заменяет чтение паспортов, проверку монтажа и контроль принадлежности элементов к одной искробезопасной цепи.

Результат читают как проверку совместимости, а не как разрешение изменить схему. При несоответствии уточняют тип барьера, входной модуль, длину и свойства кабеля, после чего повторяют сопоставление всех параметров одной конфигурации.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

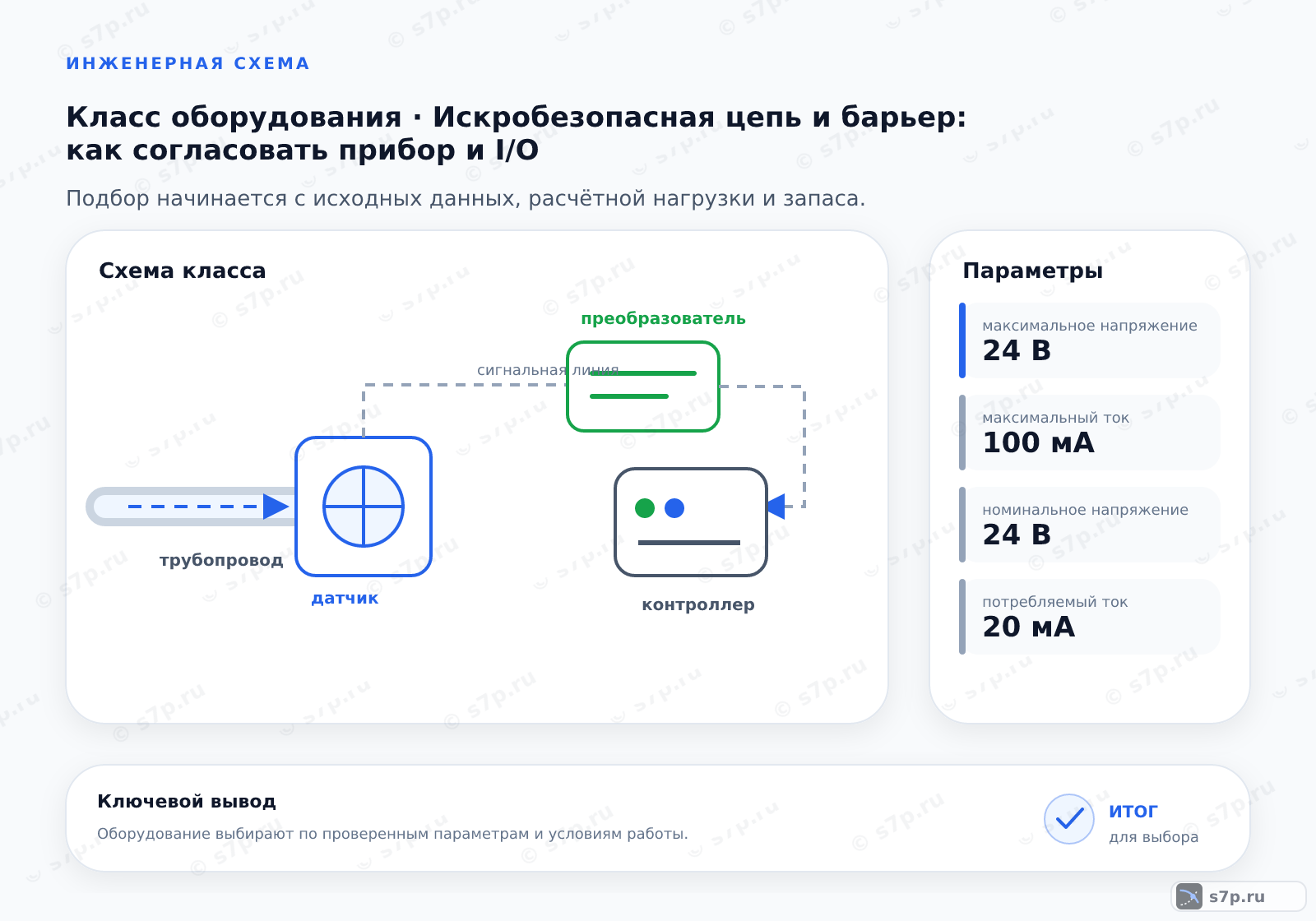

Схема класса «КИПиА» для темы «Искробезопасная цепь и барьер: как согласовать прибор и I/O»: ключевые параметры — максимальное напряжение — 24 В; максимальный ток — 100 мА; номинальное напряжение — 24 В; потребляемый ток — 20 мА; рабочий ток — 4 мА

3. Исходные данные для расчёта

Таблица содержит максимальное напряжение 24 В, потребляемый ток 20 мА, внутреннюю ёмкость 5 нФ, удельное сопротивление 0.017 Ом/м и максимальную индуктивность 80 мГн. Эти значения задают исходную электрическую модель прибора, барьера и линии.

Перед расчётом уточняют, к какому элементу относится каждое поле и из какого паспорта оно взято. Нельзя переносить ёмкость или индуктивность соседнего кабеля: изменение цепи меняет результат согласования и требует повторной проверки.

Исходные данные для расчёта
ПараметрЗначениеЕдиницаИсточник
Максимальное напряжение24 ВВпаспорт прибора
Потребляемый ток20 мАмАпаспорт прибора
Внутренняя емкость5 нФнФпаспорт барьера
Удельное сопротивление0.017 Ом/мОм/минженерная практика; сверить по паспорту
Максимальная индуктивность80 мГнмГнпаспорт барьера

4. Диаграмма зависимости

Диаграмма показывает область, в которой выходная энергия барьера остаётся ниже допустимых значений полевого прибора и линии. Точка вне области означает, что выбранная пара не проходит проверку по напряжению, току, мощности, ёмкости или индуктивности.

При чтении диаграммы не смешивают параметры разных исполнений. Сначала фиксируют конкретный барьер и прибор, затем добавляют свойства кабеля и проверяют, что все ограничения относятся к одной схеме подключения.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

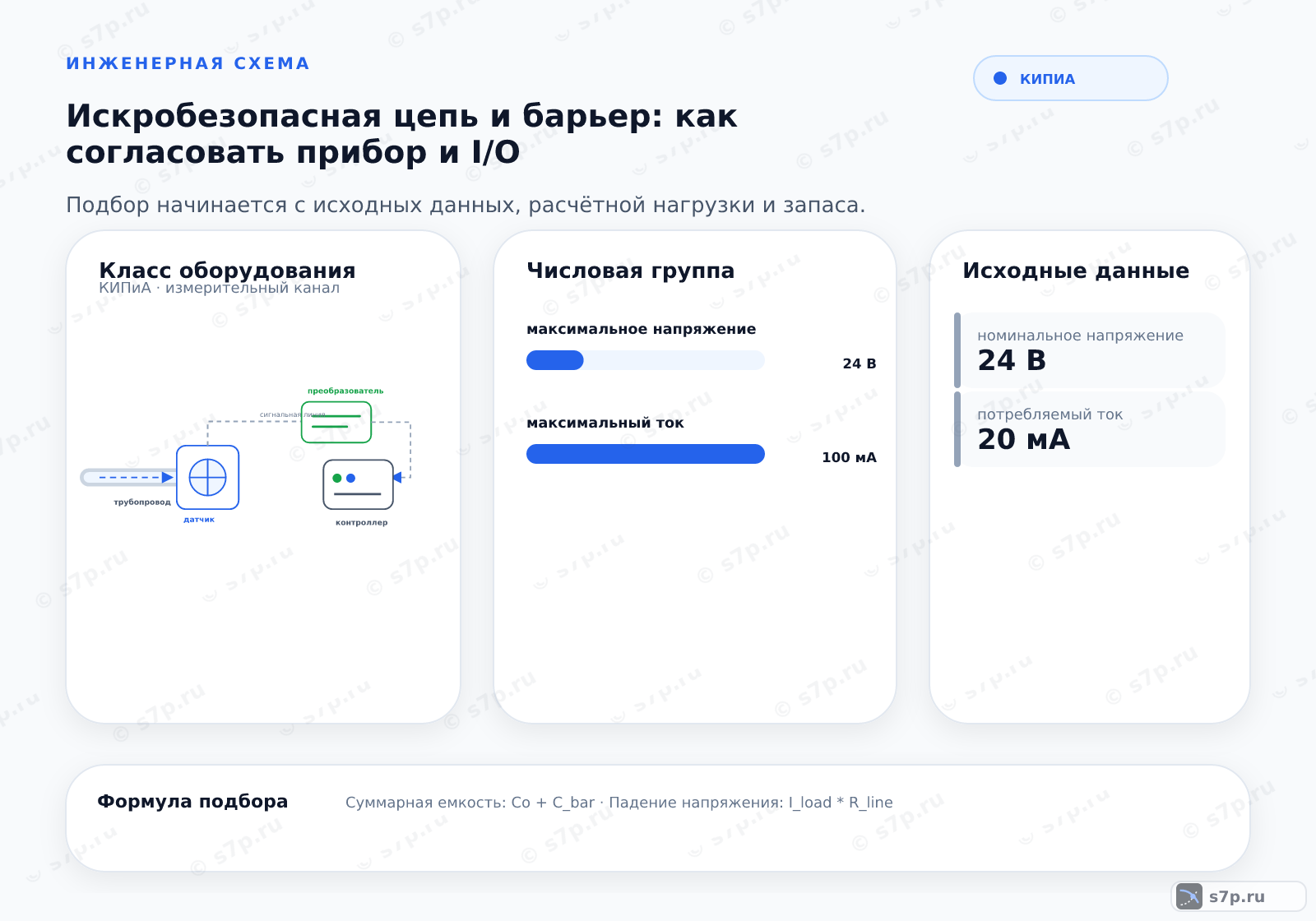

Hero-инфографика темы «Искробезопасная цепь и барьер: как согласовать прибор и I/O»: КИПиА; ключевые данные: максимальное напряжение — 24 В; максимальный ток — 100 мА; номинальное напряжение — 24 В; потребляемый ток — 20 мА; рабочий ток — 4 мА

5. Типичные ошибки подбора

Искробезопасную цепь не подключают к обычной заземляющей шине: для неё используют отдельную шину Ex. Превышение допустимой ёмкости кабеля на 20 нФ меняет запас цепи и может привести к искрообразованию при разрыве.

Изоляцию измеряют прибором, пригодным для подключённого барьера, поскольку некалиброванный мегаомметр способен повредить полупроводниковые элементы. До испытания отделяют чувствительные модули по инструкции и фиксируют исходную схему заземления экрана.

Частые вопросы

Как сопоставить параметры барьера и полевого прибора?

Выходные Uo, Io и Po барьера сравнивают с допустимыми Ui, Ii и Pi прибора. Параметры Co и Lo сопоставляют с Ci и Li с учётом характеристик кабеля. Все значения берут из паспортов конкретной пары, а не из похожей модели. После электрической проверки отдельно оценивают экран, заземление и сопротивление изоляции всей линии.

Почему ёмкость и индуктивность кабеля входят в подбор?

Кабель становится частью искробезопасной цепи и добавляет собственные ёмкость и индуктивность к параметрам прибора. Если суммарное значение выходит за пределы, при разрыве или коммутации может возникнуть недопустимая энергия. Поэтому длину, тип и паспортные характеристики кабеля фиксируют вместе с барьером и прибором, а не проверяют после монтажа отдельно.

Можно ли подключить такую цепь к обычной заземляющей шине?

Нет, исходное описание требует отдельной шины Ex для искробезопасной цепи. Обычная шина может нарушить предусмотренную схему развязки и смешать безопасную и искроопасную части установки. До подключения проверяют место заземления экрана, маршрут проводника и принадлежность всех клемм к утверждённой схеме, а затем сверяют результат с документацией барьера.

Как проверять сопротивление изоляции без повреждения барьера?

Сначала отделяют полупроводниковые элементы и определяют допустимый способ испытания по паспорту. В исходной странице указано, что некалиброванный мегаомметр может повредить барьер, поэтому применяемый прибор должен быть исправен и пригоден для такой цепи. После проверки фиксируют результат изоляции кабеля и возвращают соединения по исходной схеме.

Что делать, если в паспорте нет одного из параметров?

Не подставляют значение по аналогии и не считают цепь согласованной. Уточняют недостающее поле у изготовителя или по документу на конкретное исполнение, затем заново сопоставляют напряжение, ток, мощность, ёмкость и индуктивность. Пока исходный параметр не подтверждён, калькулятор показывает только неполный расчёт и не заменяет инженерное решение по схеме.

Доказывает ли совпадение параметров полную пригодность установки?

Совпадение электрических ограничений подтверждает только совместимость выбранного барьера, прибора и линии по введённым полям. Оно не описывает ошибки прокладки, неверное заземление экрана, нарушение маркировки или применение обычной шины. После расчёта проверяют фактический монтаж, паспорт каждого элемента и сохранность искробезопасной схемы во всех точках подключения.
