Для обеспечения достоверности учета и диагностики необходимо проектировать систему с резервным буфером на удаленном объекте, синхронизированным временем, и строгими метками качества, исключающими использование данных с неисправных датчиков. Архив измерительных данных — это упорядоченная совокупность записей, содержащих значения параметров, временные метки и статусы качества, хранимая для последующего анализа, отчетности и восстановления истории процессов. Использование буферизации исключает потерю данных при кратковременных сбоях сети, обеспечивая.
данные обновлены 2026-10-21 ·
1. Что такое хранение измерительных данных
Архив измерительных записей сохраняет значение параметра вместе с временной меткой и статусом качества. Такая связка позволяет отличить реальное изменение процесса от пропуска связи, сбоя датчика или записи, которая не должна использоваться в отчёте.
Хранилище не заменяет измерительный канал, а фиксирует его результат для анализа и восстановления истории. При проектировании разделяют текущий поток, временный буфер и долговременный архив, чтобы сбой передачи не выглядел как нулевое значение.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Устройство и принцип работы
Контроллер принимает значения от приборов, назначает им временную метку и передаёт записи в архив. Синхронизация через NTP удерживает общий порядок событий, а статус качества сопровождает запись при каждом переходе между узлами.
Буфер в энергонезависимой памяти принимает поток при потере связи с сервером. После восстановления канала накопленные записи передаются в архив, а правила фильтрации оставляют отметку о недостоверном измерении вместо скрытой подмены.
- Шаг 1Настроить протокол NTP на контроллере и указать сервер времени с точностью до сотых долей секунды.
- Шаг 2Задать интервал архивации по требованиям учета, проекту и динамике процесса для коммерческих и технологических точек.
- Шаг 3Включить буферизацию данных в энергонезависимой памяти контроллера на случай потери связи с сервером.
- Шаг 4Настроить правила фильтрации: исключать из архива значения со статусом качества «не достоверно».
- Шаг 5Протестировать восстановление данных после имитации отключения питания и сети на 48 часов.
3. Ключевые параметры
Для настройки сопоставляют точность синхронизации, интервал архивации, ёмкость буфера и уход часов. Таблица содержит точность 0.1 с, интервал 1 мин, буфер 24 ч и погрешность часов 50 мс/сут; эти поля связывают требования к истории с возможностями контроллера.
Интервал выбирают по характеру точки и назначению архива, а не по одному удобству хранения. При проверке также выясняют, как система маркирует пропуски, отбрасывает недостоверные записи и восстанавливает порядок после возврата связи.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Точность синхронизации | 0.1 с | с | инженерная практика; ГОСТ Р 8.736 |
| Интервал архивации | 1 мин | мин | инженерная практика; ГОСТ Р 8.610 |
| Буферная память | 24 ч | ч | инженерная практика; паспорт контроллера |
| Погрешность часов | 50 мс/сут | мс/сут | инженерная практика; паспорт контроллера |

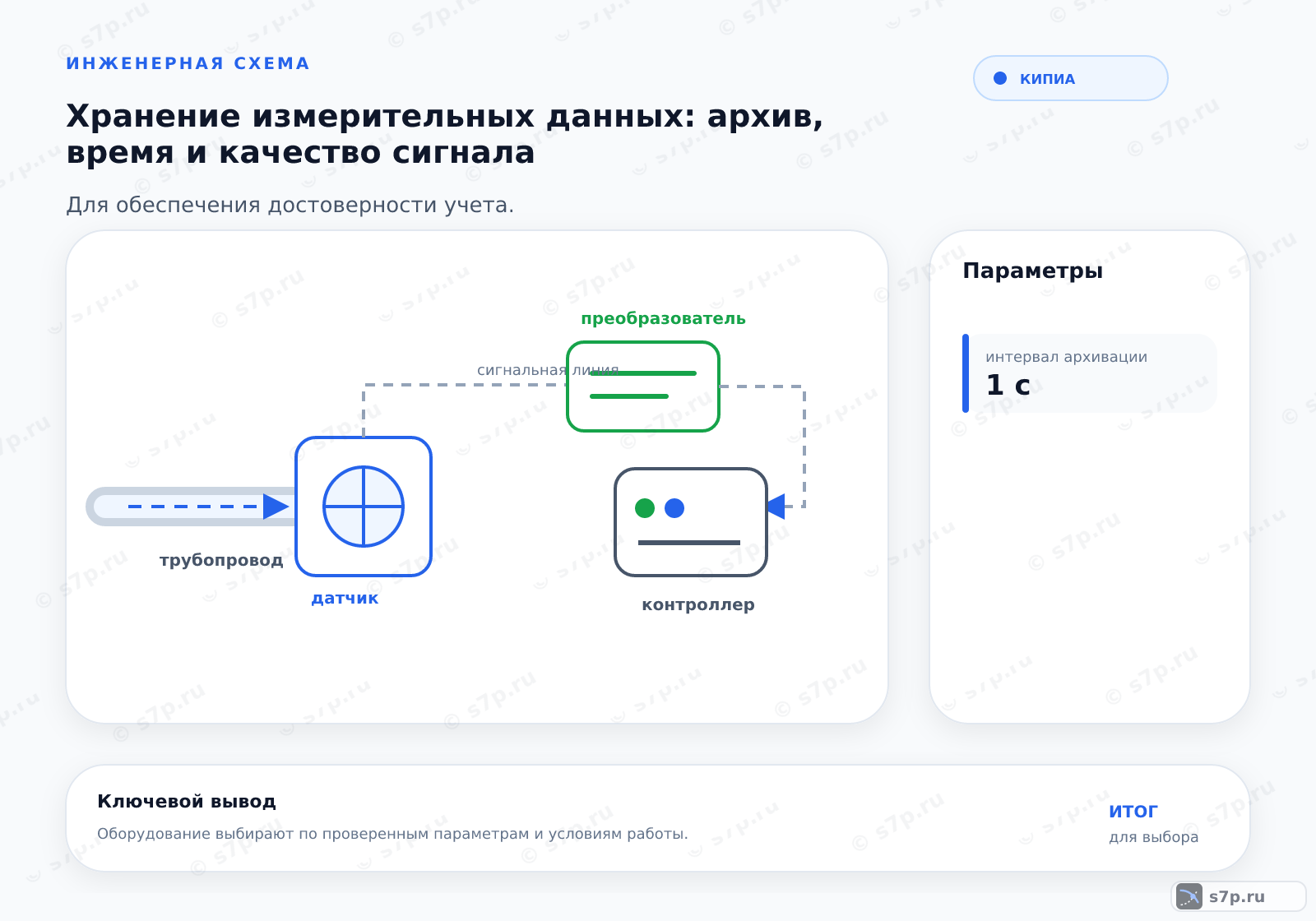

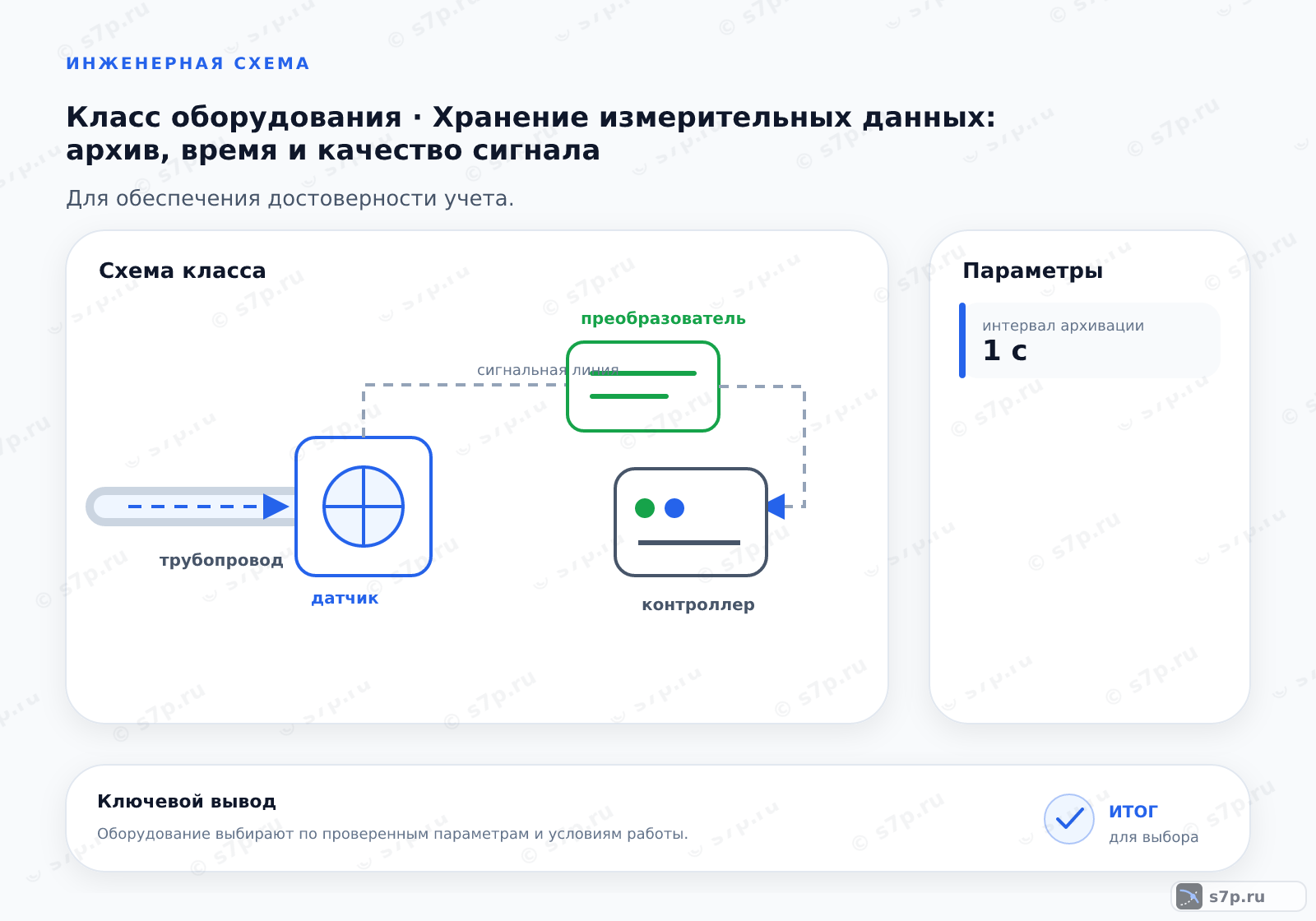

4. Схема работы
Измерительный поток поступает в контроллер, проходит проверку качества и записывается локально либо передаётся на серверный архив. Временная метка появляется до передачи, поэтому задержка сети не меняет момент события в истории процесса.
При обрыве соединения контроллер продолжает накапливать записи в буфере. После восстановления узел передаёт их с исходными отметками и статусами, а оператор видит границу недоступности канала вместо непрерывного ряда с вымышленными значениями.
5. Виды и разновидности
Локальный архив с циклической перезаписью подходит для временного мониторинга, когда история не должна храниться на сервере. Распределённый вариант с резервным копированием сохраняет записи при отказе отдельного узла и упрощает общий доступ к истории.
Буферизация в контроллере решает другую задачу: она удерживает поток при кратковременном обрыве сети и затем передаёт накопленное. Выбор схемы зависит от требуемой глубины истории, связи между узлами и способа восстановления после сбоя.
| Значение | Источник |
|---|---|
| Локальный архив с циклической перезаписью, подходит для временного мониторинга без строгих требований к истории. | инженерная практика; варианты проектирования |
| Распределенный архив с резервным копированием на сервер, обеспечивает сохранность данных при отказе одного узла. | инженерная практика; варианты проектирования |
| Буферизация в контроллере с последующей передачей, гарантирует отсутствие потерь при кратковременных обрывах сети. | инженерная практика; варианты проектирования |
6. На что влияет и зачем нужно
Буфер сохраняет последовательность измерений, когда сервер временно недоступен, а единое время помогает сопоставить события из разных узлов. Статус качества не даёт использовать ошибочную запись как подтверждённое значение при анализе.
Архив нужен не только для просмотра графика. По нему восстанавливают ход процесса, разбирают аварийные эпизоды и отделяют неисправность прибора от нарушения связи, если каждая запись хранит своё состояние качества.
7. Частые ошибки и на что смотреть
Пропуск связи нельзя заменять нулём без отдельной отметки, поскольку такое значение войдёт в расчёт как измеренное. Слишком частый интервал, менее 1 с, увеличивает поток записей и может перегрузить хранилище или канал передачи.
При отключении питания контроллер теряет ещё не переданные записи, если буфер не защищён резервным питанием. Проверяют восстановление после сбоя, сохранность временных меток и поведение фильтра, который должен сохранять причину недостоверности.
Частые вопросы
Когда локального архива достаточно, а когда нужен серверный?
Локальный архив подходит для временного мониторинга с циклической перезаписью, если истории не требуется общий доступ и резервная копия. Серверный вариант выбирают, когда записи нужно собирать от разных узлов и сохранять при отказе отдельного компонента. Перед выбором фиксируют глубину истории, правила восстановления и способ резервирования, а затем проверяют, что схема соответствует назначению точки.
Зачем присваивать записи статус качества?
Статус отделяет подтверждённое измерение от значения, полученного при неисправности прибора, потере связи или нарушении входного канала. Без этой отметки оператор может включить ошибочную запись в отчёт или принять пропуск за реальное изменение процесса. Фильтр должен исключать недостоверные значения из расчётов, но сохранять сам факт их появления для последующего разбора.
Как синхронизация времени помогает разбирать события?
Общий источник времени позволяет сопоставить записи от контроллера, измерительного прибора и сервера по одной последовательности. В таблице для архива указана точность синхронизации 0.1 с; её сравнивают с требованиями конкретной задачи и возможностями часов. Если узлы используют разные отметки, причина аварии может выглядеть смещённой даже при исправном измерительном канале.
Что должно происходить при временной потере сети?
Контроллер продолжает записывать поток в энергонезависимый буфер и сохраняет исходные временные метки вместе со статусом качества. После восстановления связи накопленные записи передаются в архив, а граница недоступности канала остаётся видимой. Проверяют не только сам факт догрузки, но и порядок записей, отсутствие скрытых нулей и реакцию системы на исчерпание доступного буфера.
Почему пропущенное значение нельзя молча заменить нулём?
Ноль выглядит как настоящее измерение и изменяет интегральные показатели, графики и выводы диагностики. Пропуск нужно хранить с признаком отсутствия или недостоверности, чтобы расчёт мог исключить его по правилу качества. Отдельно проверяют, как архив показывает такой интервал оператору и как его учитывает отчётная система при восстановлении истории.
Что проверяют после отключения питания архива?
Имитируют потерю питания и связи, затем смотрят, какие записи остались в буфере, сохранились ли их временные метки и передались ли они после запуска. Для контроллера в таблице указана буферная память 24 ч, но фактическую устойчивость подтверждают паспортом и испытанием конкретной конфигурации. Отдельно проверяют резервное питание и отметку качества восстановленных записей.
