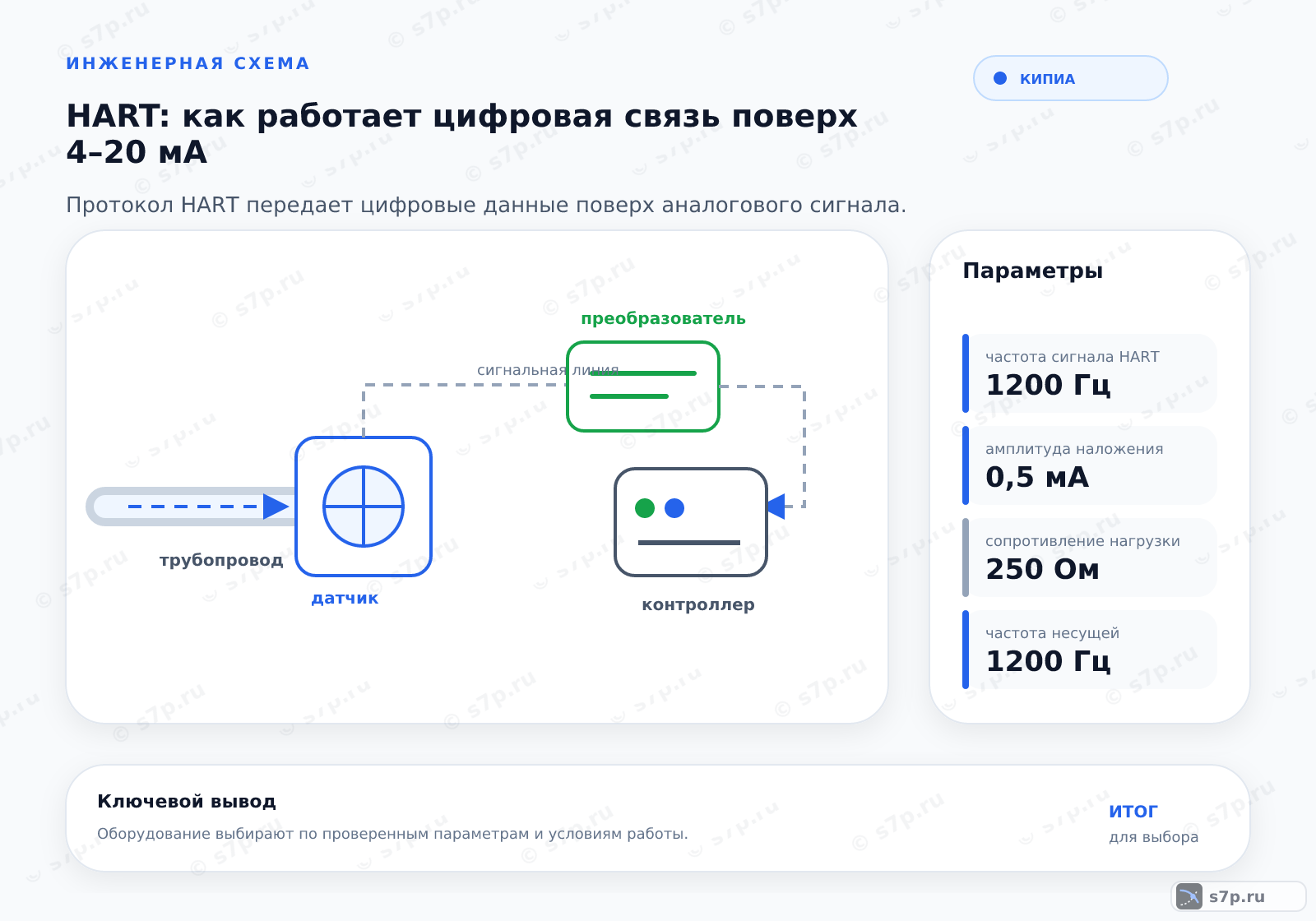

Протокол HART передает цифровые данные поверх аналогового сигнала 4–20 мА путем наложения высокочастотных колебаний, что позволяет одновременно получать текущее значение измеряемой величины и расширенную диагностическую информацию от интеллектуального датчика. HART (Highway Addressable Remote Transducer) — это цифровой протокол связи, используемый в системах автоматизации для передачи данных между интеллектуальными полевыми устройствами и контроллерами поверх стандартного аналогового сигнала тока 4–20 мА.
данные обновлены 2026-10-21 ·
1. Что такое HART
HART добавляет цифровой обмен к аналоговому току в общей измерительной петле. Полевой прибор продолжает передавать рабочее значение током, а поверх него отвечает на запросы мастера параметрами настройки и состоянием диагностики.
Мастер связи подключается параллельно нагрузочному резистору, поэтому разрыв проводника не требуется. Контроллер получает обычный сигнал, а сервисный интерфейс читает расширенные сведения без отдельной линии до каждого прибора.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Устройство и принцип работы
Обмен начинается с запроса мастера, после которого передатчик возвращает ответ с измеренным значением, статусом или параметром конфигурации. Наложенная частотная посылка меняет состояние линии, но не заменяет аналоговый канал.
Перед подключением проверяют нагрузку петли, питание и доступный интерфейс мастера. Адрес устройства задают так, чтобы опрос не пересекался с другим прибором, а первый сеанс проводят в режиме одиночного ответа.
- Шаг 1Подключите HART-мастер параллельно нагрузочному резистору в петле 4–20 мА.
- Шаг 2Убедитесь, что сопротивление петли составляет не менее 250 Ом для стабильного питания.
- Шаг 3Запустите программу мастера и выберите интерфейс связи (RS-232, USB или Bluetooth).
- Шаг 4Настройте адрес устройства (0–15), если он конфликтует с другими приборами.
- Шаг 5Выполните чтение текущих параметров и статуса датчика в режиме одиночного опроса.

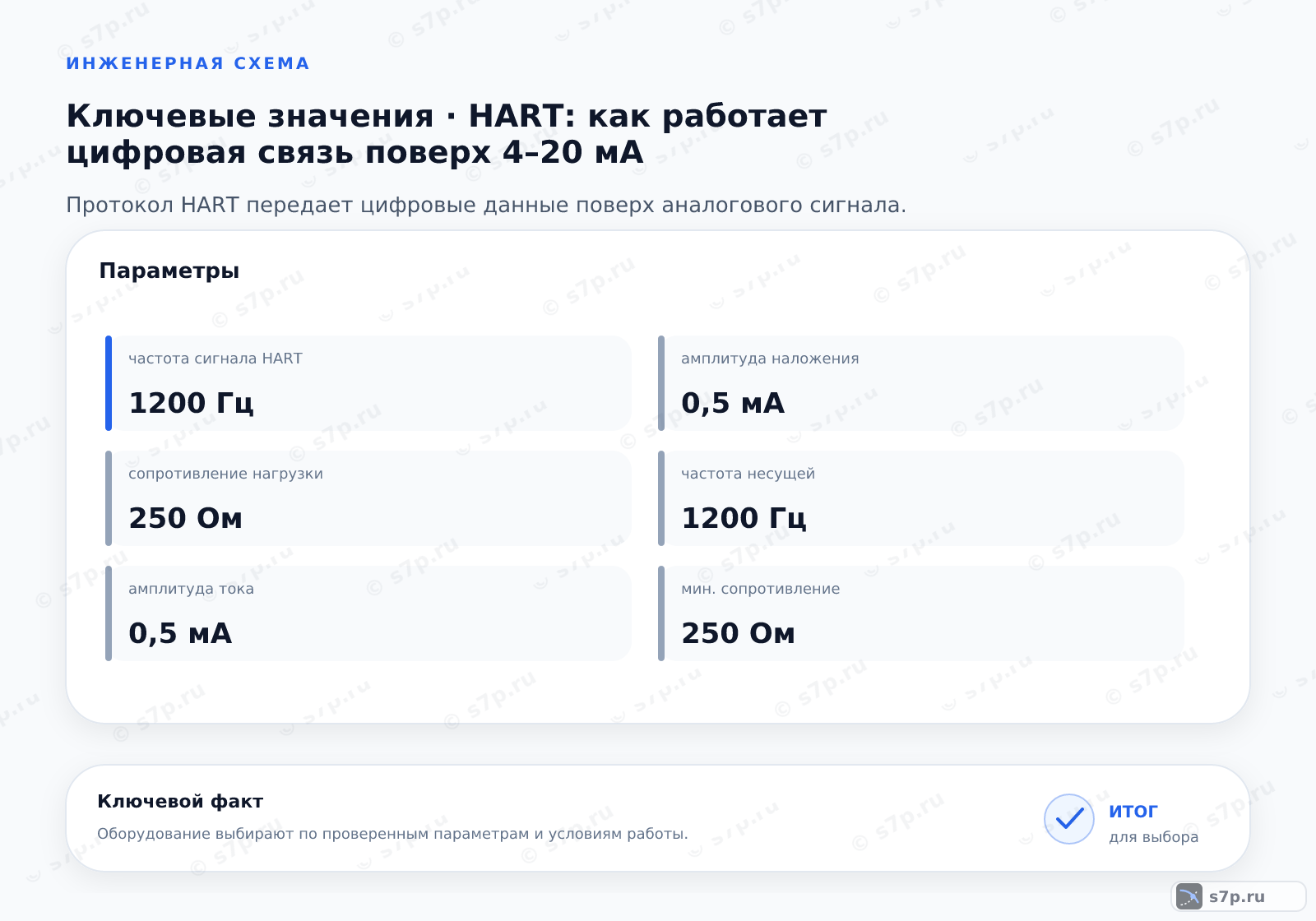

3. Ключевые параметры
При настройке сверяют частоту посылки, амплитуду, скорость передачи и сопротивление нагрузки. В таблице указаны частота 1200 Гц, амплитуда 0.5 мА, скорость 1200 бит/с и нагрузка 250 Ом; эти величины связывают электрический режим петли с возможностями мастера.
Нагрузка относится ко всей цепи, а не только к одному модулю. Если сопротивление или питание не соответствуют паспорту передатчика, аналоговое значение может сохраниться, но цифровой ответ станет нестабильным или не появится.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Частота сигнала HART | 1200 Гц | Гц | инженерная практика; спецификация HART |
| Амплитуда наложения | 0.5 мА | мА | инженерная практика; спецификация HART |
| Скорость передачи | 1200 бит/с | бит/с | инженерная практика; спецификация HART |
| Сопротивление нагрузки | 250 Ом | Ом | инженерная практика; паспорт датчика |

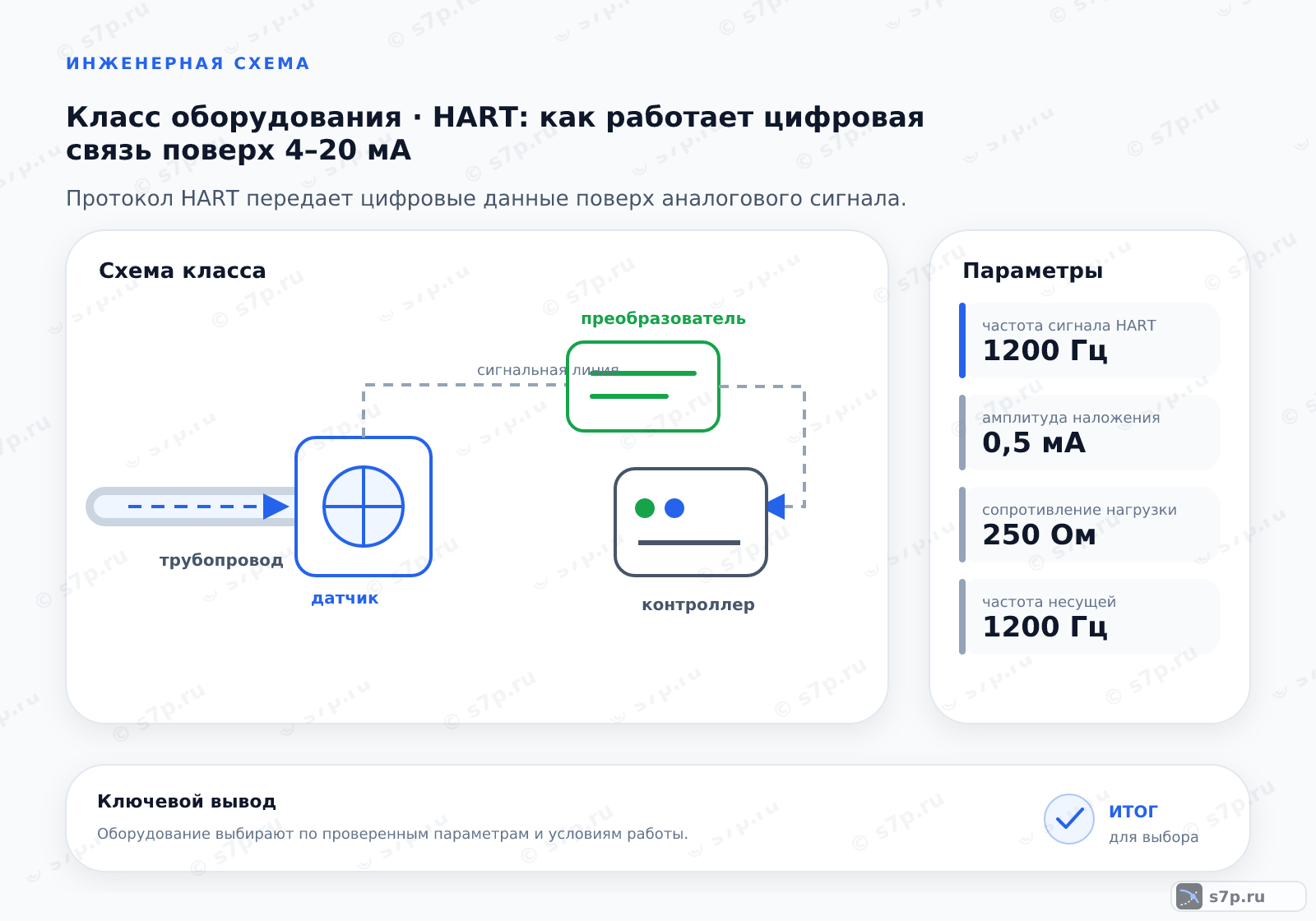

4. Схема работы
Измерительный прибор формирует токовый сигнал и принимает команды по тому же контуру. Мастер посылает запрос через параллельное подключение, а передатчик возвращает служебный ответ, не меняя назначение аналогового измерения.
Диагностику удобнее читать после проверки самого тока и питания. Если аналоговая величина меняется правильно, но ответ не приходит, проверяют полярность интерфейса, сопротивление петли, адрес и электрические помехи на трассе.
5. Виды и разновидности
HART 5 применяют там, где достаточно базовых команд передатчика, а HART 7 содержит расширения для более сложных приборов. Сопоставление версий начинают с набора команд, который поддерживают мастер и полевое устройство.
WireHART передаёт сведения через силовые цепи питания, тогда как проводной вариант использует измерительную петлю. В обоих случаях проверяют состав оборудования, способ доступа и совместимость диагностических функций с контроллером.
| Значение | Источник |
|---|---|
| HART 7 — расширенный набор команд и поддержка сложных устройств. | инженерная практика; спецификация HART |
| HART 5 — базовая версия для простых транзмиттеров. | инженерная практика; спецификация HART |
| WireHART — передача данных через силовые цепи питания. | инженерная практика; спецификация HART |
6. На что влияет и зачем нужно
Диагностические ответы показывают состояние передатчика, ошибки измерения и параметры конфигурации рядом с текущей величиной. Это сокращает поиск причины, когда токовая петля ещё работает, но прибор уже сообщает о внутреннем отклонении.
Сохранение аналогового канала облегчает подключение интеллектуального устройства к существующему входу контроллера. Перед заменой прибора проверяют поддержку команд, доступ к мастеру и способность системы отделять служебный обмен от измерительного сигнала.
7. Частые ошибки и на что смотреть
Подключение мастера в разрыв цепи изменяет ток 4–20 мА и лишает передатчик корректного режима питания. Высокая ёмкость кабеля ослабляет частотную посылку, поэтому отсутствие ответа нельзя объяснять только ошибкой программы.
При конфликте адресов мастер получает непредсказуемый ответ или не видит нужный прибор. Поиск начинают с одиночного опроса, затем сверяют адрес, нагрузочный резистор, выбранный интерфейс и состояние клемм.
Частые вопросы
Почему мастер HART подключают параллельно нагрузке?
Параллельное подключение оставляет токовую петлю замкнутой и не нарушает питание полевого передатчика. Мастер считывает и посылает частотные сообщения через нагрузочный резистор, пока аналоговый сигнал продолжает поступать на вход контроллера. При включении в разрыв меняется электрический режим цепи, поэтому связь и измерение могут одновременно стать нестабильными. Перед работой проверяют клеммы, сопротивление нагрузки и схему конкретного прибора.
Что произойдет при недостаточном сопротивлении петли?
При недостаточной нагрузке цифровая посылка теряет требуемый электрический режим, и мастер может не получить ответ. В исходной таблице для петли указано сопротивление 250 Ом; его сверяют с паспортом передатчика и составом остальных устройств. Если значение не выдержано, сначала проверяют питание, вход контроллера и резистор, а затем повторяют одиночный опрос. Изменение настроек программы само по себе проблему не устраняет.
Чем HART 5 отличается от HART 7 на практике?
HART 5 описан как базовый вариант для простых транзмиттеров, а HART 7 содержит расширенный набор команд и рассчитан на более сложные устройства. При сравнении смотрят не только на название версии, но и на поддерживаемые команды мастером и передатчиком. Если в системе нужны расширенная диагностика или дополнительные параметры, совместимость проверяют по паспортам обоих участников обмена до подключения.
Почему аналоговый сигнал есть, а ответа от прибора нет?
Наличие тока не доказывает исправность цифрового обмена. Причину ищут в сопротивлении петли, интерфейсе мастера, адресе устройства, клеммах и электрических помехах. Избыточная емкость кабеля также ослабляет высокочастотную посылку. Проверку проводят в режиме одиночного опроса, чтобы отделить неисправность линии от конфликта адресов и ошибки выбранного интерфейса.
Можно ли читать HART поверх действующего сигнала 4–20 мА?
Да, такой обмен и рассчитан на совместную работу с аналоговой петлей. Передатчик сохраняет токовый канал для текущего значения, а мастер использует наложенную посылку для чтения параметров и диагностики. Рабочий результат зависит от схемы подключения, сопротивления нагрузки и поддержки HART со стороны прибора. Поэтому перед сеансом сверяют электрические условия, не размыкая цепь.
Как избежать конфликта адресов при опросе устройств?
Адрес проверяют до группового обмена и сначала обращаются к каждому передатчику отдельно. В таблице шагов предусмотрен диапазон адресов 0–15, поэтому выбранное значение сопоставляют с настройками остальных приборов петли. Если ответы смешиваются, отключают лишние участки для диагностики, фиксируют адрес обнаруженного устройства и только после этого возвращают остальные соединения.
