ГОСТ 8. 586 обеспечивает точное измерение расхода перепадом давления. Сужающее устройство — это локальное гидравлическое сопротивление в виде пластины с отверстием или сопла, создающее перепад давления, пропорциональный квадрату расхода среды.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Измерение расхода по перепаду давления по ГОСТ 8.586
ГОСТ описывает измерение расхода методом переменного перепада давления на сужающих устройствах. Поток проходит через диафрагму или сопло, давление до и после элемента отбирается в заданных местах, а перепад связывается с расходом через геометрию и свойства среды. Стандартный подход рассматривает трубу, сужение, импульсные линии и вычислитель как единую систему.
При применении проверяют, подходит ли геометрия канала, состояние кромок, прямолинейность трубы и режим потока. Ошибка монтажа нарушает предпосылки расчёта даже при исправном DP-преобразователе. Поэтому требования к отбору давления и прямому участку сопоставляют с фактической схемой до настройки вторичного прибора.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Устройство и принцип работы

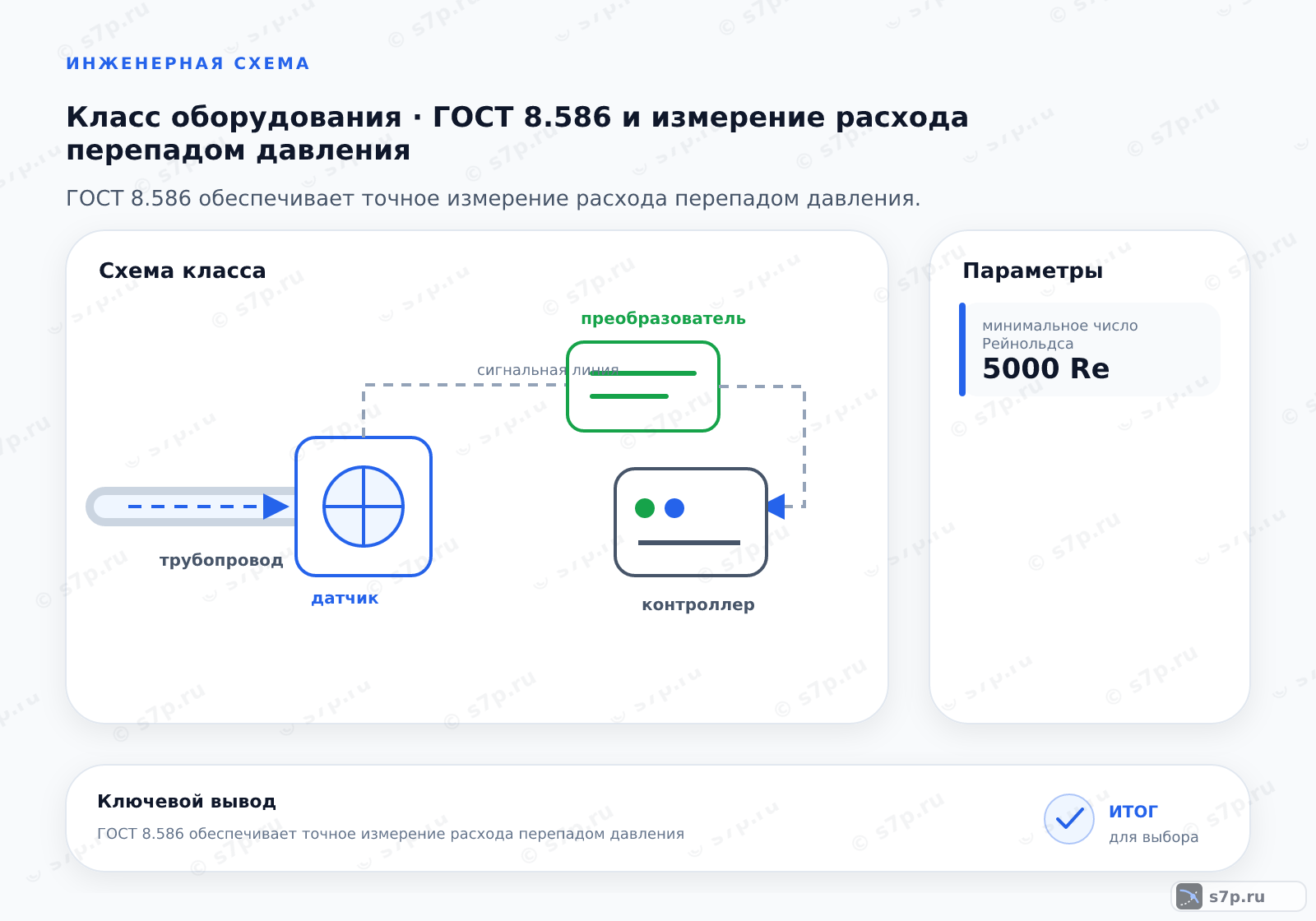

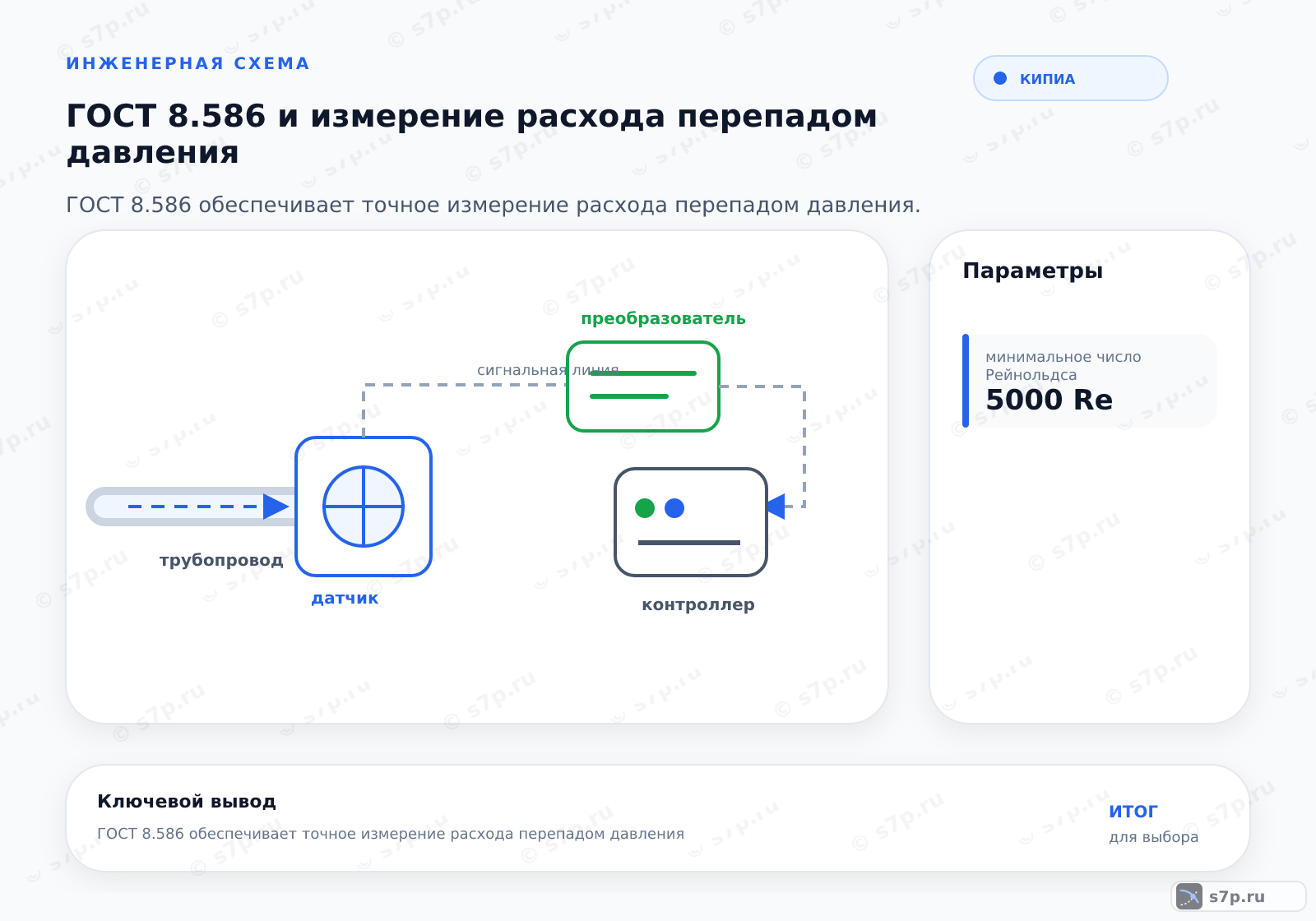

Измерительный тракт включает прямой участок трубы, сужающее устройство, отборы давления, импульсные линии, DP-преобразователь и вторичный прибор. Устройство создаёт перепад, преобразователь передаёт его в сигнал, а вычислитель учитывает коэффициент расхода, расширение и свойства среды. Каждый элемент должен соответствовать принятой методике.
Перед расчётом проверяют диаметр трубы, отверстие, состояние кромки и расположение отборов. Затем определяют физические свойства среды, рассчитывают коэффициенты и настраивают вторичный прибор. После монтажа проверяют герметичность и отсутствие воздушных пробок; калибровка не заменяет правильный выбор геометрии и прямого участка.
- Шаг 1Проверка диаметра трубопровода и его прямолинейности
- Шаг 2Измерение диаметра отверстия сужающего устройства
- Шаг 3Определение физических свойств рабочей среды
- Шаг 4Расчет коэффициента расхода и расширения
- Шаг 5Вычисление номинального расхода по формуле
- Шаг 6Настройка вторичного прибора расходомера
3. Ключевые параметры
В таблице приведены максимальная и допустимая погрешность, отношение диаметров отверстия и трубы, минимальное число Рейнольдса и диапазон сужения. Эти величины связывают геометрию устройства с режимом течения и применимостью расчётной зависимости. Их рассматривают вместе с диаметром трубы, свойствами среды и состоянием рабочей кромки.
При подборе не подменяют отношение диаметров удобным размером отверстия и не переносят коэффициенты между разными устройствами. Проверяют устойчивость режима, профиль скорости, прямой участок и возможность осмотра. Для газа и жидкости отдельно оценивают сжимаемость, плотность, температуру и наличие примесей, влияющих на импульсные линии.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальная погрешность | 2.5 % | % | ГОСТ 8.586.1-2000 |
| Отношение диаметров отверстия и трубы | 0.75 β | β | ГОСТ 8.586.1-2000 |
| Минимальное число Рейнольдса | 5000 Re | Re | ГОСТ 8.586.1-2000 |
| Диапазон сужения | 0.1 β | β | ГОСТ 8.586.1-2000 |
| Допустимая погрешность измерения | 1 % | % | инженерная практика; сверить по паспорту |
4. Путь перепада давления к расчётному расходу
Поток входит на прямой участок, проходит через сужающее устройство и создаёт различие давлений. Отборы передают его по импульсным линиям к DP-преобразователю, затем вычислитель получает расход по настроенной характеристике. Схема работает только при сохранении направления потока, геометрии и условий, для которых выполнен расчёт.
Проверку проводят последовательно: осматривают трубу и кромку, сопоставляют отборы, проверяют линии и нулевой сигнал, затем контролируют настройки вторичного прибора. При расхождении показаний сначала исключают завихрение, утечку, засорение и изменение свойств среды. Исправную электронику нельзя считать доказательством правильности гидравлической части.
5. Виды и разновидности
Исходный набор содержит диафрагму с острыми кромками, сопло Вентури, сопло Вентури–Вейса и диафрагму с концентрическим отверстием. Различаются форма проточной части, отбор давления, потери и требования к состоянию поверхности. Каждый вариант имеет собственную область применения и расчётные ограничения.
Выбор делают по среде, диапазону режима, доступному месту, допустимым потерям и возможности контроля износа. Диафрагму проверяют по состоянию кромки и концентричности, сопло — по геометрии и монтажу. Нельзя заменить устройство без пересмотра коэффициентов, отборов и настройки вычислителя.
| Значение | Источник |
|---|---|
| диафрагма с острыми кромками | ГОСТ 8.586.1-2000 |
| сопло Вентури | ГОСТ 8.586.1-2000 |
| сопло Вентури-Вейса | ГОСТ 8.586.1-2000 |
| диафрагма с концентрическим отверстием | ГОСТ 8.586.1-2000 |
6. Частые ошибки и на что смотреть
Воздушные пробки в жидкостных импульсных линиях и конденсат в газовых меняют передаваемый перепад. Износ кромки диафрагмы нарушает расчётную геометрию, а недостаточный прямой участок создаёт завихрение и искажает профиль скорости. Эти причины проверяют до корректировки коэффициентов вторичного прибора.
При обслуживании осматривают сужение, отборы, прокладки, трубки и направление подключения. Сверяют физические свойства среды с расчётными и проверяют нулевой сигнал после выравнивания давления. Если ошибка появилась после изменения режима, повторно оценивают применимость методики, а не ограничиваются повторной калибровкой.
Частые вопросы
Как выбрать сужающее устройство для измерения расхода?
Сравнивают тип среды, рабочий режим, геометрию трубы, допустимые потери давления, доступное место и возможность контроля износа. В исходном наборе предусмотрены диафрагмы, сопла Вентури и сопло Вентури–Вейса; для каждого варианта действуют свои коэффициенты и требования к отборам. После выбора пересматривают расчёт, прямой участок, импульсные линии и настройку вычислителя.
Почему недостаточный прямой участок искажает расход?
Арматура, отводы и другие возмущения меняют профиль скорости перед сужением. Если поток не успевает выровняться, перепад уже не соответствует условиям, для которых рассчитана характеристика устройства. Возникает систематическая ошибка, которую нельзя убрать одной калибровкой преобразователя. Проверяют длину и состояние прямого участка, направление потока и расположение отборов.
Какие данные нужны для расчёта по ГОСТ?
Уточняют диаметр и прямолинейность трубы, размер отверстия, тип сужения, свойства среды, рабочие давление и температуру, диапазон расхода и схему отборов. Затем проверяют отношение диаметров, число Рейнольдса, коэффициент расхода и расширение. Эти данные связывают геометрию с режимом течения. Неполные сведения нельзя заменить паспортным значением от другого канала.
Как понять, что погрешность вызвана износом диафрагмы?
Сравнивают фактическую геометрию и состояние кромки с расчётными данными, проверяют загрязнение, концентричность и отложения. Затем осматривают отборы, импульсные линии и нулевой сигнал преобразователя. Если монтаж исправен, а расхождение сохраняется, устройство проверяют измерением и заменяют или обслуживают по документации. Изменение коэффициента без осмотра только скрывает износ.
Чем отличаются требования к жидкостям и газам в импульсных линиях?
В жидкостных линиях контролируют заполнение и отсутствие воздушных пробок, потому что газовая полость меняет передаваемое давление. В газовых линиях отводят конденсат и предупреждают его накопление, поскольку жидкость создаёт дополнительный столб и может вызвать коррозию. Для обоих случаев проверяют уклон, герметичность, температуру и совместимость материалов.
Что проверить после настройки вторичного прибора?
Проверяют направление подключения, нулевой сигнал при выровненных давлениях, коэффициенты расхода и расширения, единицы отображения и соответствие расчётному диапазону. Затем осматривают сужение, прямой участок, отборы и импульсные линии. При контрольном режиме сравнивают результат с независимым измерением. Если расхождение зависит от режима, ищут гидравлическую или расчётную причину до повторной калибровки.
