Корректный выбор диапазона и учет перегрузки обеспечивают точность измерений и защищают прибор от разрушения при аварийных скачках давления. Диапазон измерения — это область значений, в которой прибор обеспечивает заявленную точность. Настроенный диапазон — это часть полного диапазона, оптимизированная для конкретной задачи. Перегрузка — способность выдерживать давление выше максимума диапазона без повреждений.
данные обновлены 2026-10-21 ·
1. Диапазон измерения и стойкость прибора к перегрузке
Полный диапазон прибора описывает область измеряемого давления, а настроенный диапазон задаёт участок, в котором преобразователь должен работать для конкретной системы. Span — это разность между верхней и нижней границей настроенного диапазона. Перегрузка относится к способности конструкции выдержать давление выше рабочей области без повреждения, но не означает, что прибор можно постоянно использовать за её пределами.
При подборе сначала отделяют нормальный режим от кратковременного отклонения и аварийного воздействия. Затем сопоставляют рабочую точку с паспортным диапазоном, допустимой перегрузкой и температурными условиями. Такой разбор не смешивает точность измерения с механической стойкостью: прибор может пережить импульс давления, но показания при этом не обязаны оставаться точными.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Устройство и принцип работы
Чувствительный элемент воспринимает давление и передаёт деформацию преобразователю. Электронная часть переводит её в измерительный сигнал, после чего контроллер применяет заданные границы span и отображает значение в согласованных единицах. Мембрана, корпус, присоединение и кабель работают как единый измерительный тракт, поэтому их нельзя оценивать раздельно от среды и способа монтажа.
Перед включением проверяют направление нагрузки, герметичность соединения, отсутствие механического напряжения на корпусе и соответствие температуры паспорту. После заполнения линии или подачи давления выполняют проверку нулевой точки и калибровку. Если сигнал меняется рывками, сначала исключают утечку, воздух, вибрацию и перегрузку, а уже потом корректируют span в контроллере.
- Шаг 1Определите рабочее давление системы.
- Шаг 2Выберите диапазон в 2–3 раза больше рабочего.
- Шаг 3Проверьте уровень перегрузки на паспорт.
- Шаг 4Установите датчик с учетом температуры.
- Шаг 5Настройте span в контроллере.
- Шаг 6Проведите первичную калибровку.
- Шаг 7Запишите результаты в журнал.
3. Ключевые параметры
Для выбора сопоставляют рабочее и максимальное давление, погрешность, уровень перегрузки, класс защиты, время отклика и долговременную стабильность. Эти свойства отвечают за разные стороны работы: диапазон определяет измеряемую область, перегрузка — механический запас, а время отклика — задержку реакции сигнала. Одного присоединительного размера для выбора недостаточно.
Температуру учитывают вместе с материалом мембраны, уплотнениями и корпусом. Для влажной или опасной зоны отдельно проверяют защитное и взрывозащищённое исполнение, если оно требуется условиями объекта. Числа из таблицы используют только в связке с паспортом конкретной модели: одинаковое название параметра не гарантирует одинаковый метод его определения.

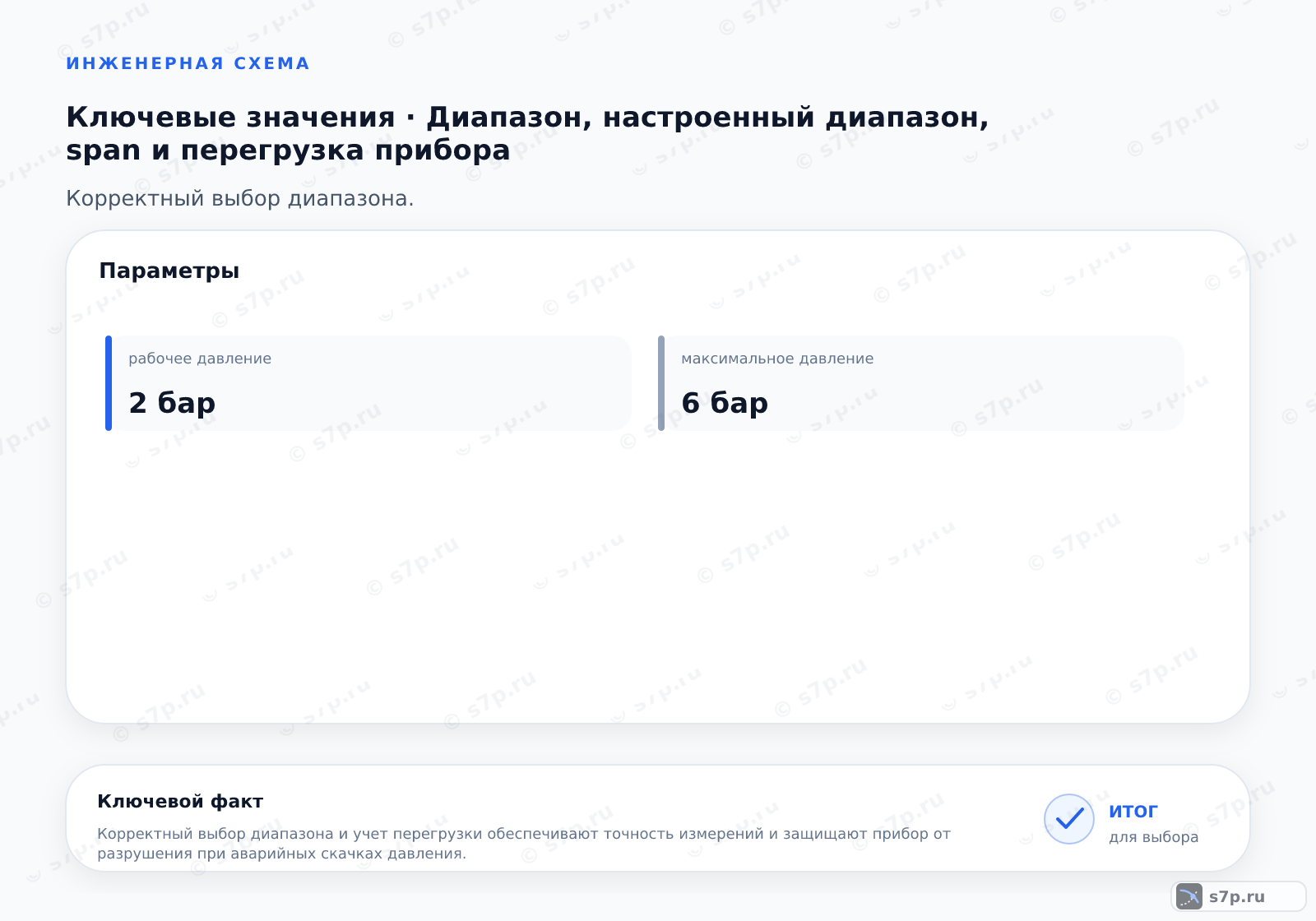

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2 бар | бар | инженерная практика; сверить по паспорту |
| Максимальное давление | 6 бар | бар | инженерная практика; сверить по паспорту |
| Погрешность измерения | 0.5 % | % | ГОСТ 8.059-2003 |
| Уровень перегрузки | 150 % | % | инженерная практика; сверить по паспорту |
| Класс защиты | 65 IP | IP | ГОСТ 14254-2015 |
| Время отклика | 100 мс | мс | инженерная практика; сверить по паспорту |
| Стабильность за год | 0.1 % | % | инженерная практика; сверить по паспорту |
4. Путь сигнала от давления к показанию прибора

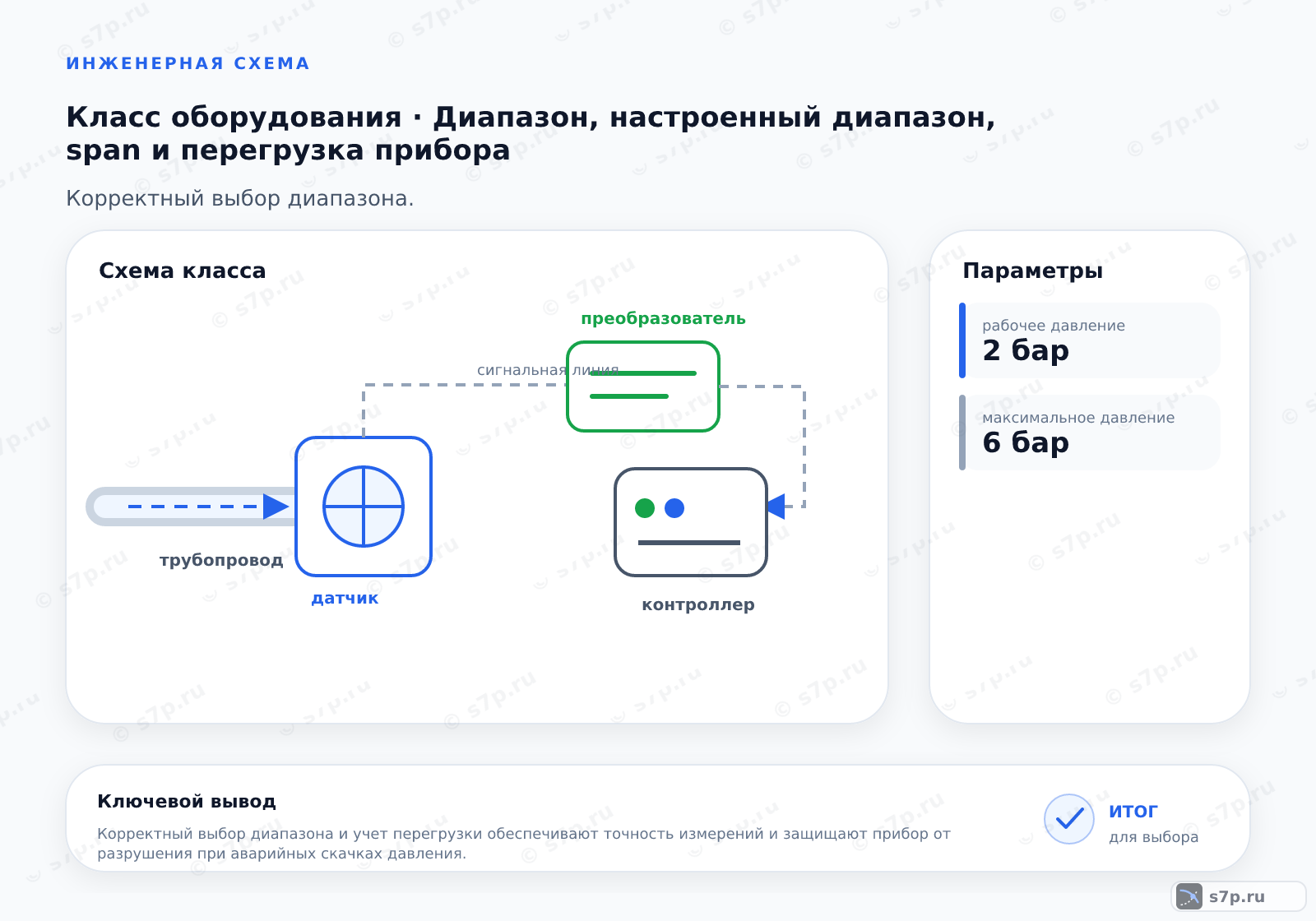

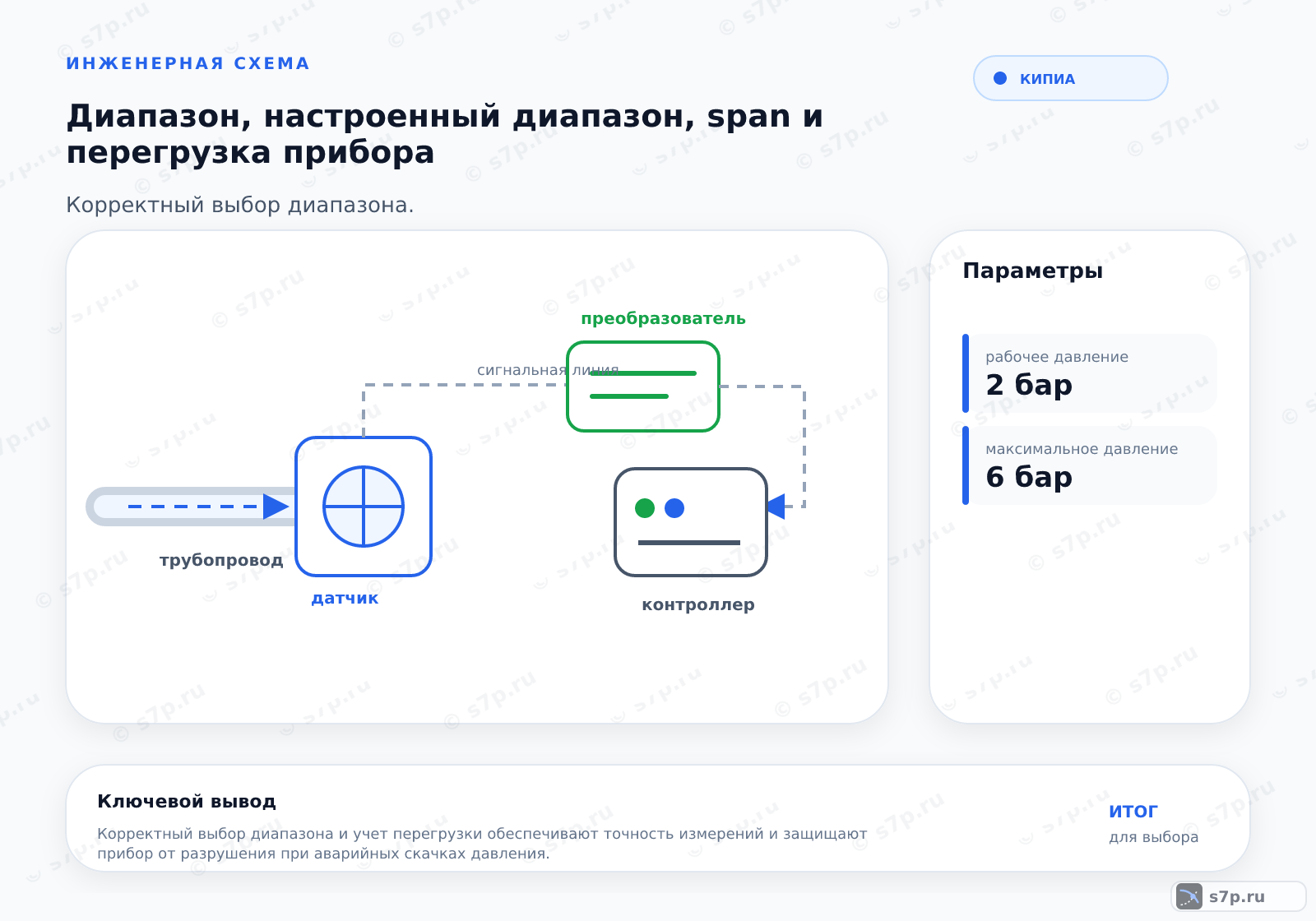

В измерительной схеме давление поступает через присоединение к чувствительному элементу, деформация преобразуется в сигнал, а вторичная система переводит его в значение внутри настроенного span. Рабочее давление должно оставаться в пределах выбранной области; воздействие выше неё рассматривают отдельно по характеристике перегрузки и времени воздействия.
Диагностику ведут по цепочке от процесса к индикации. Сначала сравнивают фактическое давление с показанием прибора, затем проверяют нулевую точку, масштабирование и команду контроллера. Если механическая часть исправна, но отображаемое значение не соответствует режиму, ищут ошибку в границах span, единицах или подключении, а не меняют датчик без проверки.
5. Виды и разновидности
Фланцевое соединение выбирают для тяжёлых условий присоединения и устойчивой установки, капиллярную систему — когда чувствительный элемент нужно вынести из зоны высокой температуры. Цифровая температурная компенсация корректирует влияние условий, но не заменяет правильный выбор диапазона и материала. Взрывозащищённое и гигиеническое исполнения добавляют ограничения по монтажу и обслуживанию.
Сравнение вариантов начинают со среды, давления, температуры и доступности места установки. Затем проверяют материалы, способ подключения, требования к защите и процедуру калибровки. Исполнение с дополнительной функцией не следует считать взаимозаменяемым: его присоединения, ограничения и порядок проверки должны совпадать с задачей и паспортом.
| Значение | Источник |
|---|---|
| Датчик с фланцевым соединением для высокого давления. | инженерная практика; сверить по паспорту |
| Датчик с капиллярной системой для высоких температур. | инженерная практика; сверить по паспорту |
| Датчик с цифровой компенсацией температуры. | инженерная практика; сверить по паспорту |
| Датчик с взрывозащитой для опасных сред. | инженерная практика; сверить по паспорту |
| Датчик с гигиеническим исполнением для пищевой промышленности. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Подобранный диапазон помогает использовать чувствительность прибора там, где реально работает система, а настройка span согласует сигнал с контроллером. Учёт перегрузки отделяет допустимое кратковременное воздействие от режима, который способен деформировать мембрану. Поэтому точность, механическая стойкость и настройки рассматривают совместно.
Калибровка нужна для проверки нулевой точки и соответствия показаний рабочему эталону после монтажа или изменения схемы. При отклонении сначала фиксируют условия процесса, температуру и состояние линии. Затем решают, требуется ли корректировка диапазона, ремонт присоединения или проверка преобразователя. Изменение настройки без записи исходного состояния затрудняет последующую диагностику.
7. Частые ошибки и на что смотреть
Распространённая ошибка — выбирать прибор по обычному давлению и не проверять возможный импульс при пуске или переключении. Отдельно осматривают мембрану и соединение после воздействия перегрузки, потому что отсутствие внешней течи не доказывает сохранение точности. Неверная граница span также даёт ошибочное масштабирование даже при исправной механике.
При нестабильном сигнале проверяют температуру, вибрацию, герметичность, кабель и фактическое состояние линии. Не следует компенсировать механическую неисправность изменением коэффициентов контроллера. После устранения причины повторяют проверку нулевой точки и калибровку, фиксируя режим и результат в журнале обслуживания.
Частые вопросы
Чем настроенный диапазон отличается от полного диапазона прибора?
Полный диапазон описывает область, на которую рассчитан измерительный преобразователь, а настроенный диапазон задаёт участок, связанный с конкретной задачей и сигналом контроллера. Span — это разность между границами настроенного участка. При выборе сопоставляют рабочее давление с обеими характеристиками и проверяют паспортную точность. Механическая способность выдержать перегрузку не превращает работу за пределами диапазона в нормальный измерительный режим.
Как понять, что прибор уже получил перегрузку?
Сначала сравнивают фактическое воздействие с паспортной перегрузочной способностью и фиксируют длительность события. Затем проверяют мембрану, корпус, присоединение, нулевую точку и показания по контрольному средству. Отсутствие течи не доказывает сохранение точности: деформация может проявиться как смещение нуля или нестабильный сигнал. До подтверждения исправности прибор не возвращают в ответственный канал измерения.
Как выбрать span, если рабочее давление меняется по режимам?
Собирают реальные рабочие режимы, переходные воздействия и температуру, затем выбирают диапазон, в котором прибор сохраняет требуемую точность и не выходит за допустимую перегрузку. Границы span согласуют с масштабированием контроллера и индикацией. Если режимы сильно различаются, проверяют несколько исполнений или раздельные настройки по проекту, а не сдвигают границы после монтажа без расчёта.
Почему показания меняются после корректировки span?
Изменение span меняет связь между измерительным сигналом и отображаемым значением. Поэтому проверяют не только настройку контроллера, но и единицы, нулевую точку, верхнюю границу, кабель и фактическое давление. Если механический сигнал исправен, ошибка обычно находится в масштабировании. Если сигнал у прибора нестабилен, сначала ищут утечку, вибрацию, воздух или перегрузку, а не повторяют настройку.
Что сравнить у датчиков с одинаковым присоединением?
Сравнивают рабочий и максимальный диапазон давления, перегрузочную способность, погрешность, время отклика, температуру, защиту корпуса и стабильность. Затем проверяют материал мембраны, тип уплотнения, кабель и возможность калибровки. Одинаковое присоединение говорит только о способе монтажа и не подтверждает одинаковую точность или пригодность для конкретной среды. Итог сверяют с паспортом исполнения.
Что делать, если после пуска прибор показывает нестабильно?
Проверяют герметичность и направление нагрузки, заполнение линии, наличие воздуха, вибрацию, температуру и состояние кабеля. Затем сравнивают нулевую точку с контрольным средством и проверяют границы span в контроллере. Нельзя маскировать механическую причину изменением коэффициентов. После устранения неисправности повторяют калибровку и записывают режим, при котором показание стало устойчивым.
