Для стабильной работы систем вентиляции и кондиционирования обычно используют датчики с погрешностью до ±0,5 °C для температуры и ±3% для влажности, а также дифференциальные датчики давления с порогом срабатывания очистки фильтров около 50 Па. Не устанавливайте датчики температуры рядом с радиаторами отопления или под прямыми солнечными лучами, так как это приведет к ложным срабатываниям системы кондиционирования.
данные обновлены 2026-10-21 ·

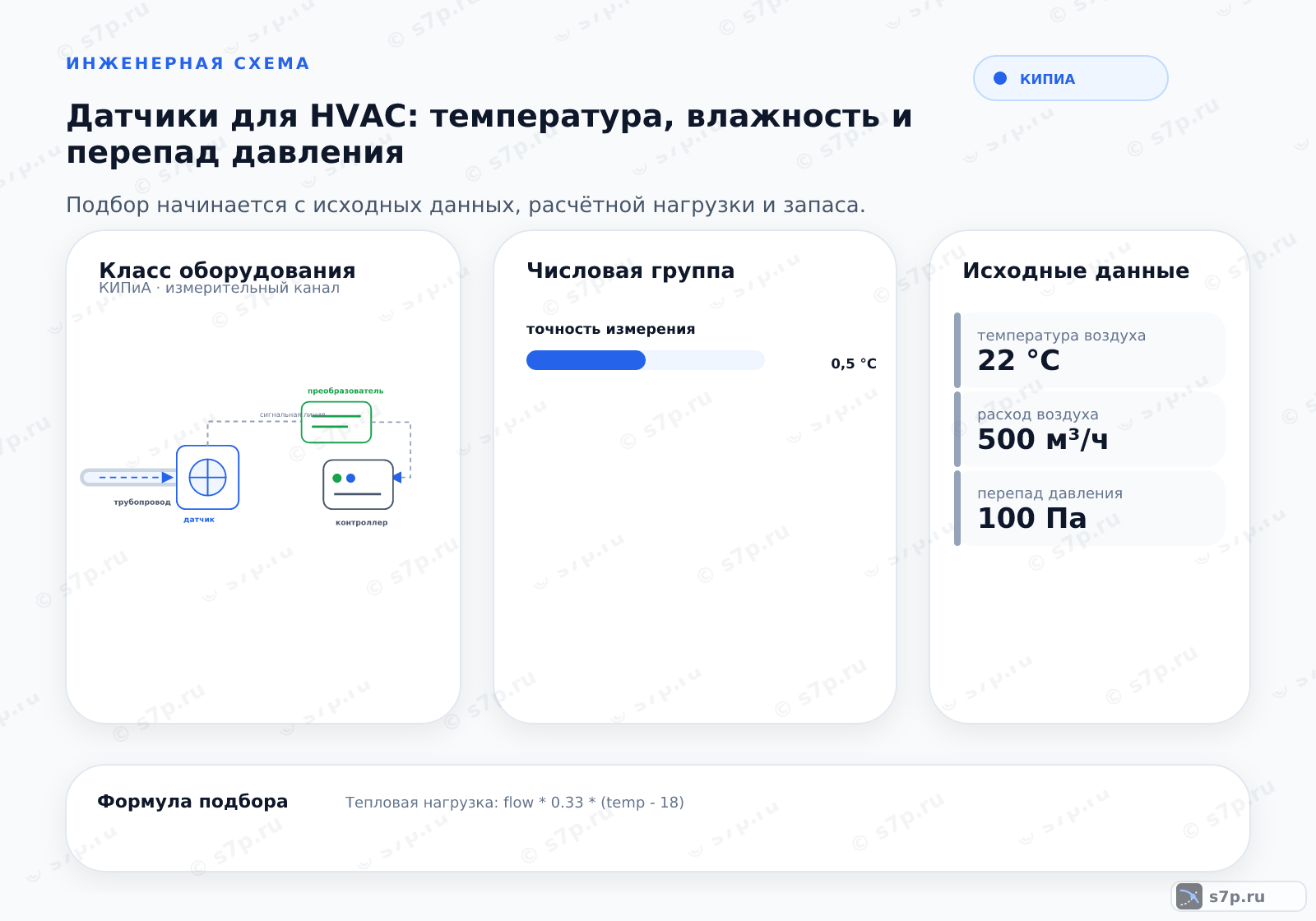

1. Как подобрать Датчики для HVAC: температура, влажность и перепад давления: суть
В HVAC измеряют не один параметр: температура описывает состояние воздуха, влажность — содержание влаги, а перепад давления показывает сопротивление фильтра или участка сети. Для подбора связывают измеряемую величину с местом установки, диапазоном, точностью, сигналом и условиями загрязнения.
Датчик температуры размещают в потоке, который он должен представлять, а не рядом с локальным источником тепла. Датчик давления подключают к точкам отбора и проверяют герметичность импульсных линий. Для влажности оценивают чистоту воздуха и допустимые условия сенсора.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Калькулятор подбора
Расчётная форма использует температуру, влажность, перепад давления, расход воздуха и мощность как исходные поля. Для тепловой нагрузки применяется выражение flow * 0.33 * (temp - 18), для расхода воды — power * 0.86 / 5, для энергопотребления — power * 24. Единицы входов должны оставаться согласованными с подписями.
Результат формы служит проверкой связности исходных данных, а не заменой схемы измерения. Если расход относится к другой ветви, температура взята вне потока или давление снято с негерметичных точек, арифметически корректный результат не описывает работу HVAC.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В таблице приведены температура воздуха 22 °C, относительная влажность 50 %, расход воздуха 500 м³/ч, рабочий диапазон давления 2.5 бар, мощность котла 30 кВт и перепад давления 100 Па. Для каждого поля указан источник: часть значений связана с СП 60.13330.2020, часть требует сверки с паспортом.
Перед вводом проверяют, что температура и влажность относятся к одной зоне, расход измерен в нужном сечении, а перепад давления снят до и после контролируемого участка. Мощность оборудования не подменяет расход воздуха и не должна использоваться без проверки схемы теплообмена.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура воздуха | 22 °C | °C | СП 60.13330.2020 |
| Относительная влажность | 50 % | % | СП 60.13330.2020 |
| Расход воздуха | 500 м³/ч | м³/ч | СП 60.13330.2020 |
| Рабочий диапазон давления | 2.5 бар | бар | инженерная практика; сверить по паспорту |
| Мощность котла | 30 кВт | кВт | инженерная практика; сверить по паспорту |
| Перепад давления | 100 Па | Па | инженерная практика; сверить по паспорту |

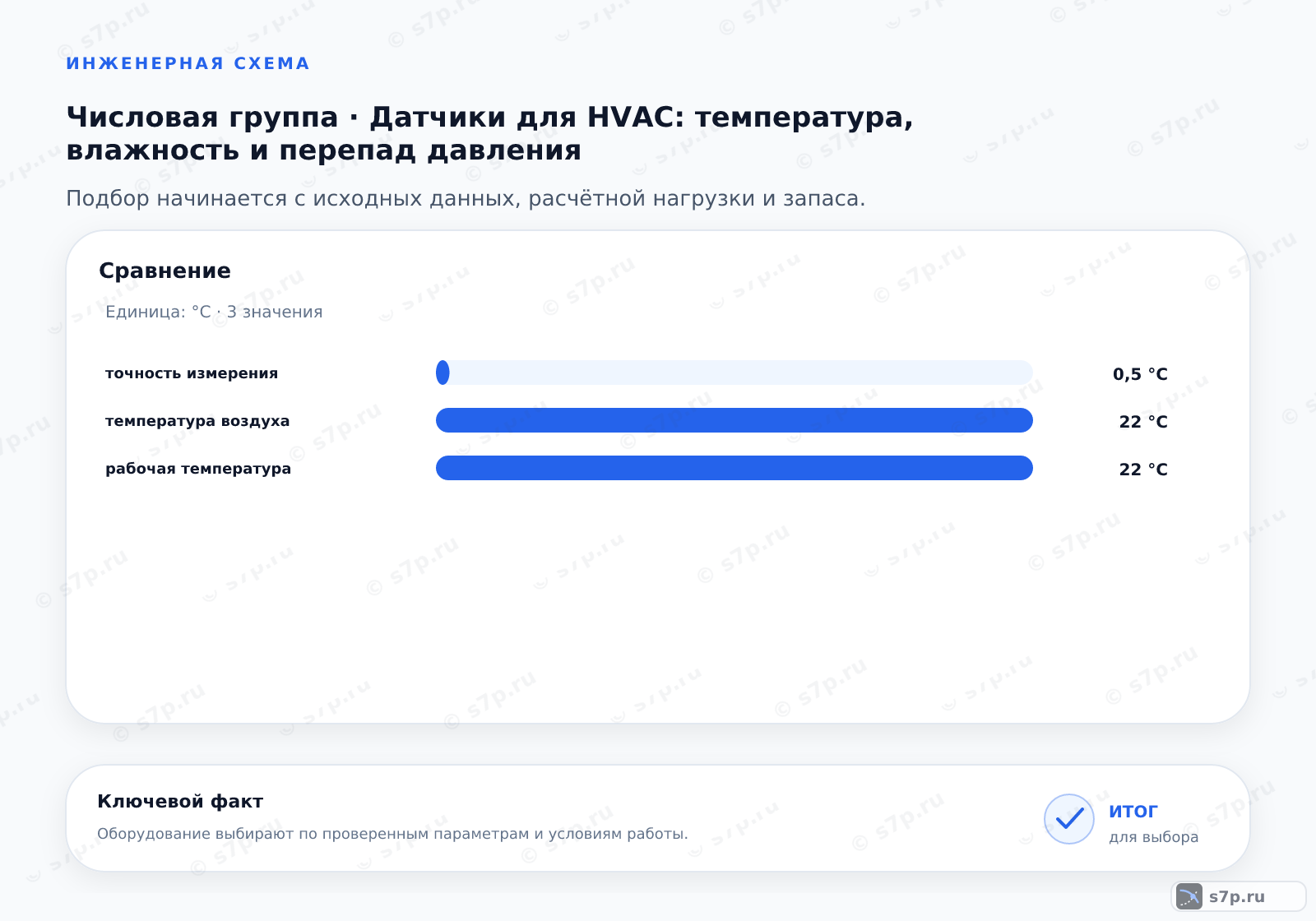

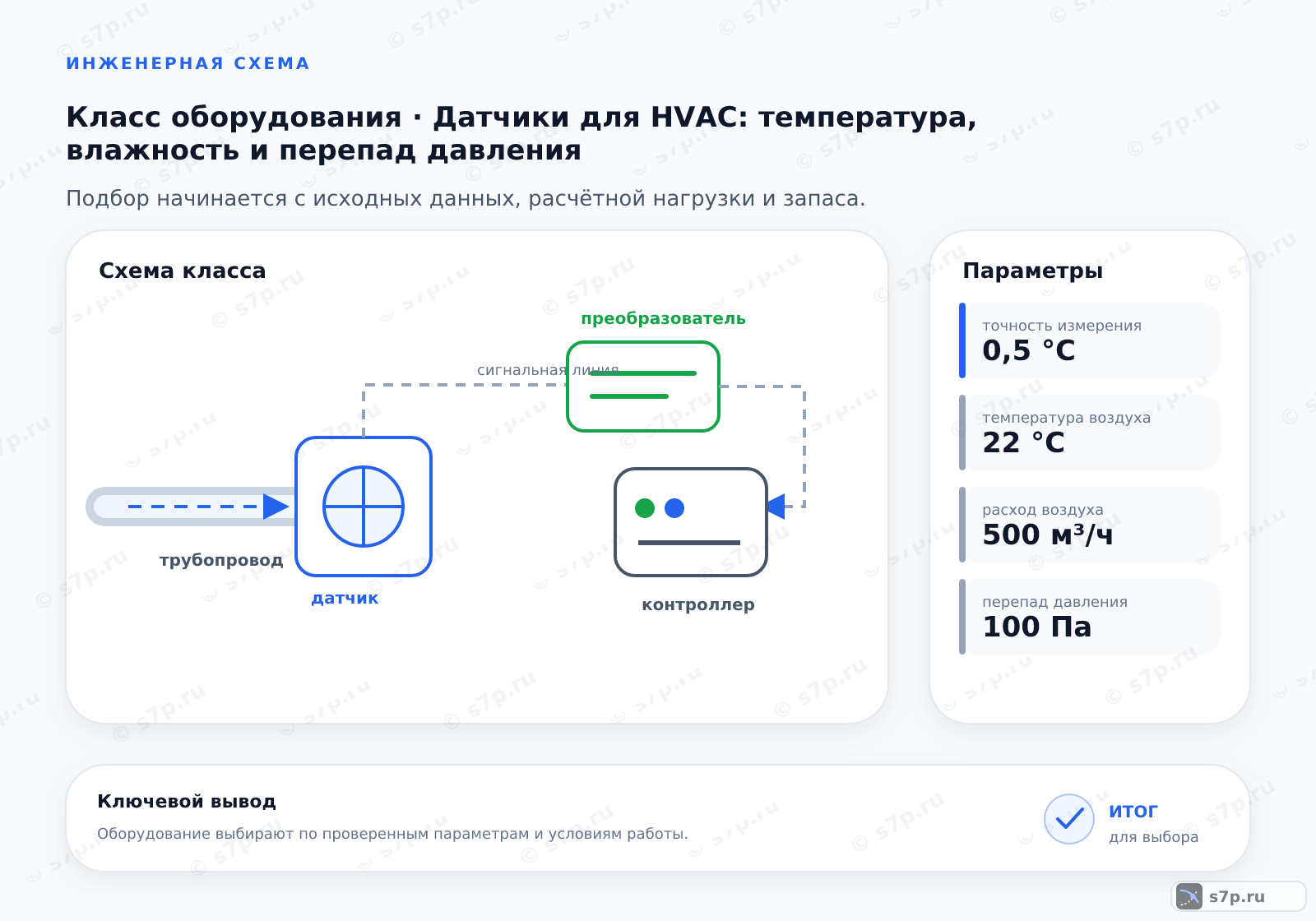

4. Диаграмма зависимости
Диаграмма нужна для чтения связи между режимом воздуха и сигналом измерительного канала. Рост расхода меняет нагрузку на вентилятор и сопротивление сети, изменение температуры влияет на тепловую часть, а перепад давления показывает состояние участка. Влажность рассматривают вместе с условиями сенсора и качеством потока.
Точку на графике сопоставляют с реальной зоной установки. Если датчик стоит у радиатора, под солнцем или в месте подсоса, его показание описывает локальное воздействие, а не поток HVAC. Поэтому диаграмму читают вместе с трассировкой, местом отбора давления и паспортным диапазоном прибора.
5. Типичные ошибки подбора
Датчик влажности защищают от пыли, датчики давления подключают к герметичным точкам, а рабочий режим сверяют с паспортом и мембраной. Установка рядом с радиатором или под прямым солнцем искажает температуру; утечка в линии искажает перепад давления.
Пыль загрязняет чувствительный элемент влажности, утечка воздуха меняет перепад давления, а превышение допустимого режима повреждает мембрану. До замены прибора проверяют место установки, соединения, импульсные линии, направление отбора и соответствие давления паспорту.
Ложное срабатывание по температуре возникает, когда датчик видит радиатор или солнечный нагрев вместо общего потока. Для проверки сравнивают показание с соседней точкой, осматривают монтаж и только затем меняют уставку автоматики. Сигнал должен отражать зону, которую регулирует система.
Частые вопросы
Какую погрешность заложить для температурного датчика HVAC?
В исходном описании указана погрешность не более ±0,5 °C для температуры и ±3 % для влажности. Эти значения сопоставляют с задачей регулирования и паспортом прибора. Даже точный датчик даст неверный результат, если расположен у радиатора, под солнцем или вне основного потока. Поэтому проверяют одновременно точность, место монтажа, диапазон и сигнал.
Где размещать датчик температуры, чтобы не получить ложное срабатывание?
Датчик ставят в потоке, который должен представлять контролируемую зону, вдали от радиаторов отопления и прямого солнечного нагрева. После монтажа сравнивают показание с соседней контрольной точкой и смотрят, меняется ли оно вместе с воздухом, а не с локальным источником тепла. При расхождении сначала исправляют монтаж, затем проверяют уставки автоматики.
Какие исходные поля нужны для расчётной формы?
Форма использует температуру воздуха, относительную влажность, перепад давления, расход воздуха и мощность. В таблице приведены 22 °C, 50 %, 100 Па, 500 м³/ч и 30 кВт как исходные значения для проверки. Перед вводом убеждаются, что величины относятся к одной системе, одинаковой зоне и согласованным единицам измерения.
Как перепад давления связан с контролем фильтра?
Дифференциальный датчик сравнивает давление до и после фильтра или другого участка сети. В исходном описании порог срабатывания очистки фильтров указан как 50 Па, а в таблице перепад давления — 100 Па для расчётного примера. Эти значения не смешивают: порог автоматики задают по схеме и паспорту, а фактический перепад проверяют измерением и герметичностью линий.
Почему датчик влажности начинает показывать неверно в пыльной зоне?
Пыль оседает на чувствительном элементе и меняет его тепло- и массообмен с воздухом, поэтому сигнал перестаёт отражать реальную влажность потока. Проверяют чистоту сенсора, место монтажа, фильтрацию воздуха и соответствие среды паспорту. Если загрязнение уже повлияло на показания, сначала очищают или заменяют элемент по инструкции, затем повторяют сравнение с контрольным измерением.
Когда нужно сверять давление датчика с паспортным диапазоном?
Проверку выполняют до монтажа, после изменения схемы и при каждом симптоме утечки или нестабильного сигнала. Для описанного примера в таблице указан рабочий диапазон давления 2.5 бар, но это не универсальный предел для всех HVAC-датчиков. Сопоставляют фактическое давление, импульсные линии, мембрану и максимальное значение паспорта выбранной модели.
