1. Что такое задвижка
Задвижка перекрывает трубопровод запирающим элементом, который перемещается поперёк оси потока. В открытом положении проход остаётся почти прямым, поэтому сопротивление ниже, чем у многих дросселирующих устройств. Рабочий орган рассчитан на положение открыто или закрыто; постоянное регулирование расхода создаёт для него другой режим нагрузки.
В состав узла входят корпус, крышка, затвор, седла, шпиндель, уплотнения и приводной элемент. Шпиндель передаёт усилие на клин или параллельный затвор, а седла формируют зону перекрытия. Герметичность зависит от состояния сопрягаемых поверхностей, чистоты среды, соосности и корректного хода, а не только от усилия на маховике.
При выборе связывают функцию отключения с рабочей средой, давлением, температурой и присоединением. Диаметр прохода и сопротивление смотрят в паспорте вместе с характеристикой корпуса. Нельзя переносить свойства конкретного исполнения на другое: клин, седла и шпиндель могут иметь разную конструкцию при похожем внешнем виде.
Схему установки рассматривают как часть арматуры. Для корпуса оставляют место на осмотр фланцев и уплотнений, для шпинделя — на полный ход, для привода — на управление и снятие. До ввода в работу фиксируют направление движения, положение затвора и способ проверки герметичности после перекрытия.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «DN, PN и давление арматуры».
2. Устройство и принцип работы
При открытии привод перемещает шпиндель и выводит затвор из прохода. При закрытии запирающий элемент приходит к седлам и разделяет участки трубопровода. Усилие передаётся через резьбу, направляющие или иной механизм, поэтому плавность хода зависит от чистоты, смазки и отсутствия перекоса в корпусе.
Перед монтажом осматривают корпус и фланцы, проверяют уплотнения и убеждаются, что затвор перемещается без заедания. Направление потока и положение крышки сопоставляют со схемой. Фланцевые соединения стягивают равномерно, чтобы не создать перекос, который позже проявится утечкой или повышенным усилием.
После установки проверяют ход шпинделя в рабочем диапазоне и соответствие указателя реальному положению затвора. Привод не должен компенсировать сопротивление, возникшее из-за грязи, повреждения седла или неверной сборки. Если ход изменился после присоединения труб, ищут внешнюю нагрузку и деформацию соединения.
Результат работы оценивают по полному перекрытию, отсутствию видимой утечки и устойчивому положению после команды. Для автоматического привода дополнительно проверяют сигнал положения и ручной режим, если он предусмотрен. Сведения о смазке, затяжке и допустимых операциях берут из паспорта конкретной задвижки.
- Шаг 1Визуальный осмотр корпуса и фланцев на наличие дефектов.
- Шаг 2Проверка герметичности уплотнений клина и седла.
- Шаг 3Смазка шпинделя и направляющих поверхностей.
- Шаг 4Проверка хода шпинделя и положения затвора.
- Шаг 5Установка задвижки на трубопровод с соблюдением направления потока.
- Шаг 6Затяжка фланцевых соединений с равномерным моментом.
3. Ключевые параметры
В таблице параметров рабочее давление и диапазон температур отделены от геометрии прохода. Эти сведения связывают с материалом корпуса, седел, уплотнений и шпинделя. Строку нельзя принимать без проверки остальных ограничений: допустимая температура среды и допустимая нагрузка на привод относятся к конкретному исполнению.
Диаметр прохода влияет на пропуск среды, а коэффициент сопротивления помогает оценить потери в открытом состоянии. Для запорного режима этого недостаточно: проверяют герметичность, ход шпинделя и состояние седел. Если задвижка должна работать с приводом, усилие и ход сопоставляют с его характеристикой.
Ресурс связывают с числом переключений, чистотой среды, смазкой и состоянием уплотнений. Он не превращает арматуру в необслуживаемый узел. Превышение рабочего давления, нагрев выше допустимого или работа на загрязнённой среде меняют нагрузку и ускоряют износ деталей.
Перед заказом выписывают параметры из таблицы и сверяют их с проектной линией: среду, давление, температуру, проход, присоединение, привод и место обслуживания. Значения остаются справочными до проверки паспорта. Если исходные данные не совпадают, выбирают исполнение по реальному режиму, а не по похожему названию.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 16 бар | бар | ГОСТ 9544-2021; инженерная практика |
| Диапазон температур | 450 °C | °C | ГОСТ 9544-2021; инженерная практика |
| Диаметр прохода | 50 мм | мм | ГОСТ 9544-2021; инженерная практика |
| Коэффициент сопротивления | 0.1 — | — | Инженерная практика; СП 40-103-2000 |
| Ресурс работы | 10 лет | лет | Паспортные данные производителей; инженерная практика |
| Ход шпинделя | 100 мм | мм | ГОСТ 9544-2021; инженерная практика |

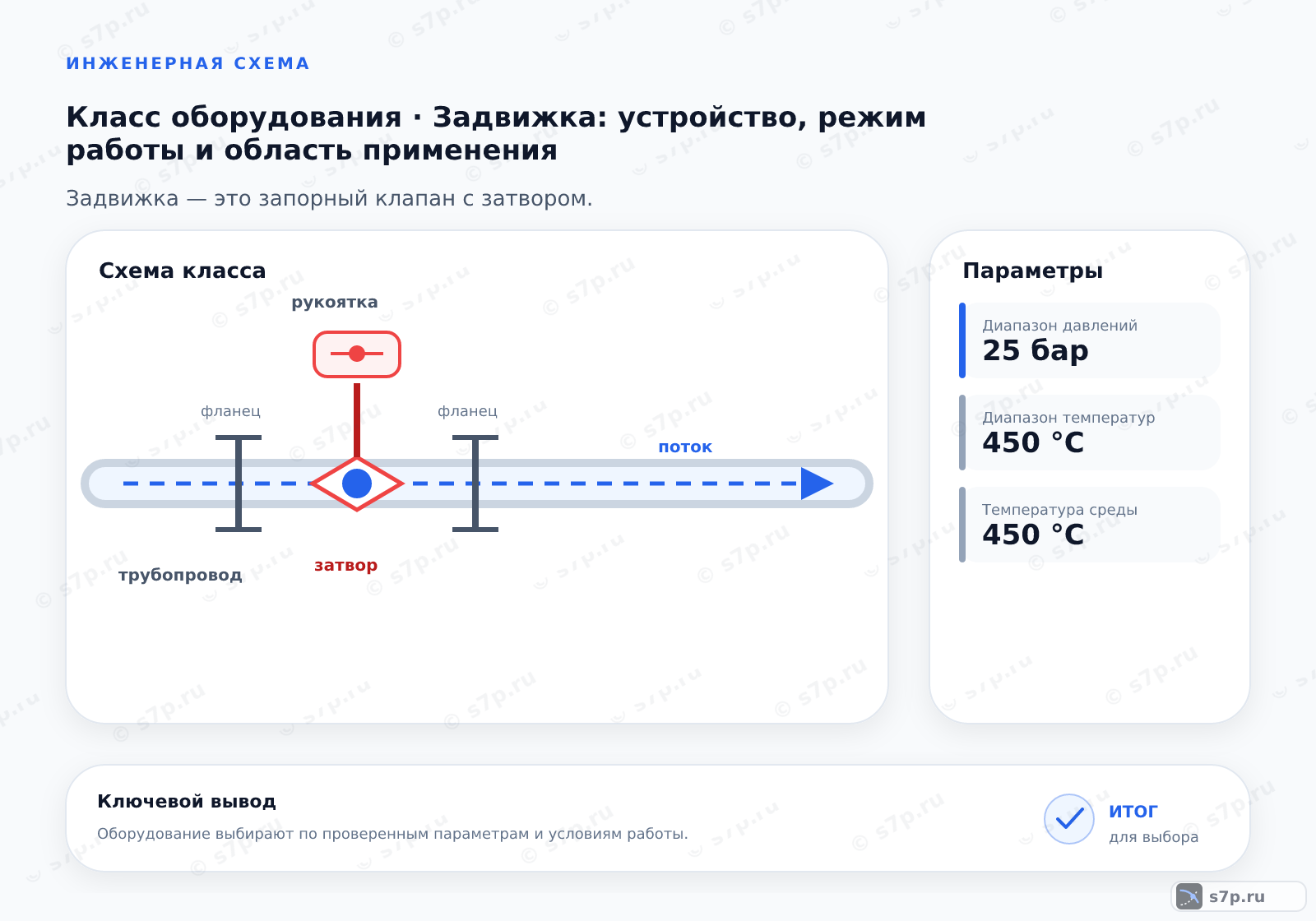

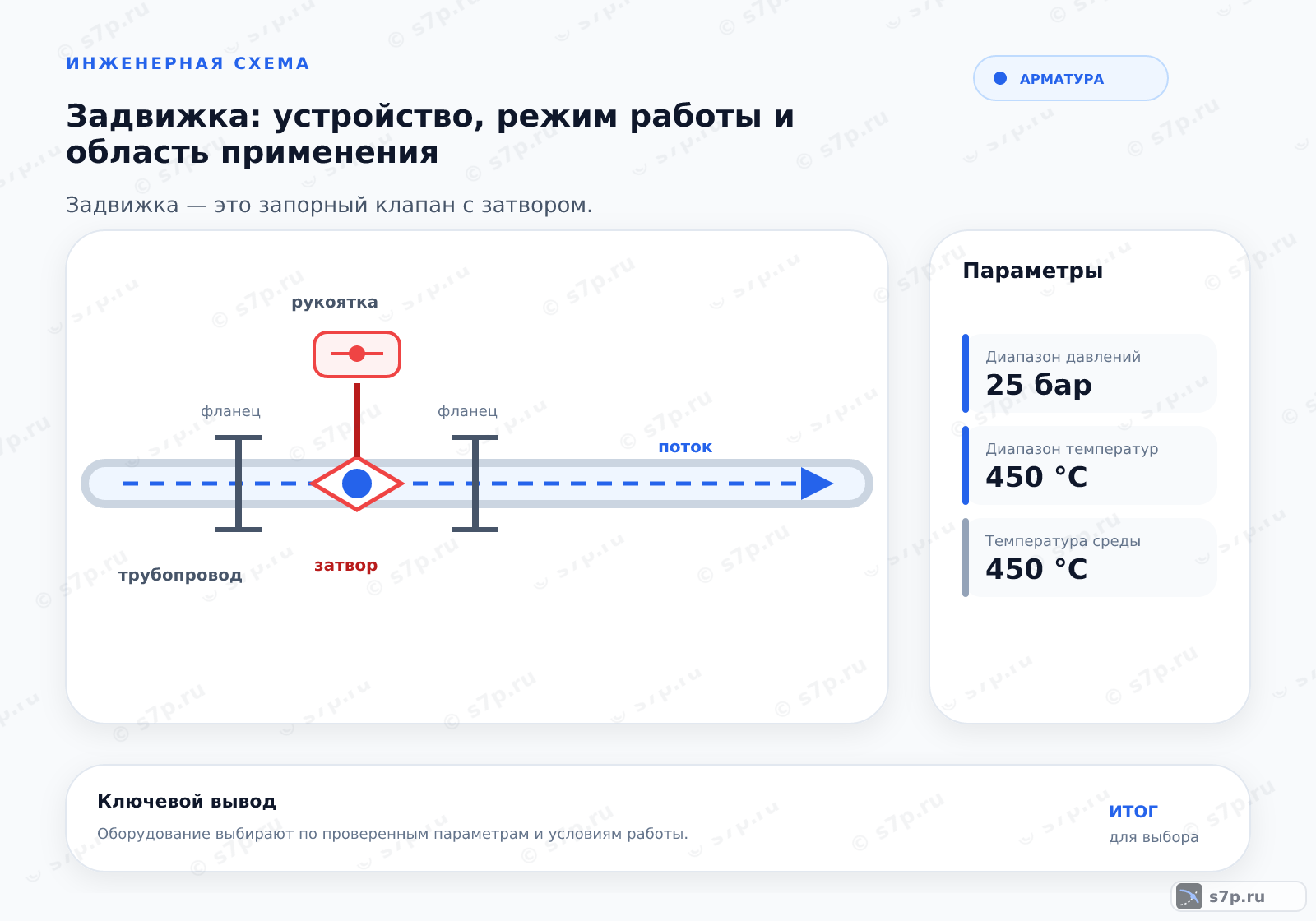

4. Схема работы
В открытом положении поток проходит через корпус по доступному сечению, а затвор находится вне прохода. При команде на закрытие шпиндель перемещает его к седлам, и контактные поверхности отделяют рабочие участки. После посадки проверяют, что перекрытие достигнуто без заметного прохода среды.
Гидравлическая схема должна показывать направление потока, положение корпуса, место привода и доступ к крышке. Если трубопровод передаёт на арматуру изгибающую нагрузку, ход затвора становится непредсказуемым. Опоры и соединения проверяют до окончательной настройки привода.
Задвижка не предназначена для постоянного удержания промежуточного положения как регулирующий клапан. При частично открытом затворе поток может вызывать вибрацию, удар по уплотнениям и ускоренный износ. Режим переключения выбирают по паспорту и назначению линии, а не по удобству временного дросселирования.
При проверке схемы сопоставляют команду, перемещение шпинделя, положение затвора и изменение состояния участка. Несовпадение этих признаков указывает на неисправность привода, ограничитель хода, перекос или повреждение запирающих поверхностей. После устранения причины контроль выполняют в безопасном режиме, предусмотренном для арматуры.
5. Виды и разновидности
Клиновая задвижка с жёстким клином прижимает элемент к седлам фиксированной геометрией. Упругий клин имеет разрез и может компенсировать часть изменения контакта при износе седла. Параллельная задвижка перемещает затвор между параллельными седлами; её работу оценивают по состоянию направляющих, распорки и уплотняющих поверхностей.
Исполнение выбирают по рабочей среде, герметичности, режиму переключений и доступу для ремонта. Название клиновой или параллельной схемы не описывает материал деталей и допустимое давление, поэтому сведения из информационной таблицы дополняют паспортом. При загрязнённом потоке особенно внимательно проверяют возможность очистки и состояние седел.
Выдвижной шпиндель выносит подвижную часть наружу и позволяет визуально оценивать положение затвора, если над крышкой есть место. Для ограниченной высоты рассматривают скрытый ход, но тогда нужен другой способ контроля. Привод, индикатор и направление движения должны соответствовать выбранной конструкции.
При замене между видами проверяют строительную длину, фланцы, присоединение привода и процедуру демонтажа. Внешнее сходство корпуса не подтверждает совпадение седел и хода. Окончательную совместимость устанавливают по чертежу и паспорту, а после монтажа проверяют герметичность в предусмотренном режиме.
| Значение | Источник |
|---|---|
| Клиновая задвижка с жестким клином: клин имеет фиксированный угол, обеспечивающий герметичность при прижатии к седлам. | Инженерная практика; ГОСТ 9544-2021 |
| Клиновая задвижка с упругим клином: клин имеет разрез, позволяющий компенсировать износ седла. | Инженерная практика; ГОСТ 9544-2021 |
| Параллельная задвижка: затвор перемещается между двумя седлами, часто с распоркой для компенсации тепловых расширений. | Инженерная практика; ГОСТ 9544-2021 |
| Задвижка с выдвижным шпинделем: шпиндель выдвигается наружу, позволяя визуально контролировать положение затвора. | Инженерная практика; ГОСТ 9544-2021 |
6. На что влияет и зачем нужно
Полное перекрытие отделяет участок трубопровода для ремонта, промывки или смены режима. Эффект зависит от состояния седел, затвора и уплотнений: при повреждённой контактной поверхности положение маховика не гарантирует изоляцию. Поэтому результат перекрытия подтверждают контролем участка и осмотром доступных соединений.
Малое сопротивление в открытом положении уменьшает влияние арматуры на движение среды, но не делает задвижку регулятором. Для дистанционного управления добавляют привод, сигнал положения и доступный способ ручного отключения. Совместимость этих элементов проверяют по усилию, ходу и условиям среды.
Выбор конструкции влияет на высоту узла, обслуживание, доступ к шпинделю и реакцию на загрязнение. Клиновой и параллельный затворы по-разному передают нагрузку на седла, а выдвижной шпиндель меняет требования к свободному пространству. Эти связи фиксируют в рабочей схеме до поставки.
Практическая польза задвижки появляется, когда назначение, режим и способ проверки согласованы. Если арматуру используют для частичного регулирования или управляют приводом без контроля фактического положения, возрастает риск износа и неполного перекрытия. Ограничения берут из паспорта и проектного решения.
7. Частые ошибки и на что смотреть
Утечка после закрытия не всегда означает неисправность привода. Осматривают седла, затвор, уплотнения и положение шпинделя, затем исключают грязь и перекос. Усиление затяжки или попытка довернуть маховик без диагностики может повредить резьбу и контактные поверхности.
Ошибка монтажа возникает при неравномерной затяжке фланцев, неверном направлении потока или передаче нагрузки от трубопровода на корпус. Перед работой проверяют опоры, соосность и состояние прокладки. После подключения снова оценивают свободный ход, потому что сопротивление может появиться именно при стяжке линии.
Работа в промежуточном положении, не предусмотренная конструкцией, вызывает вибрацию и ускоряет износ. Загрязнённая среда повреждает седла, а отсутствие смазки затрудняет движение шпинделя. Периодический осмотр связывают с фактическим режимом и требованиями паспорта, а не с произвольной привычкой.
Перед ремонтом снимают давление и подтверждают изоляцию участка установленным способом. После сборки проверяют герметичность, ход, указатель положения и отсутствие утечки на соединениях. Если признаки не совпадают, арматуру не возвращают в штатный режим до выяснения причины и проверки ответственным специалистом.
Частые вопросы
Почему задвижку не используют для постоянного регулирования?
Рабочий орган задвижки рассчитан на положение открытия или перекрытия, а не на длительное дросселирование. В промежуточном положении поток воздействует на затвор и уплотняющие поверхности, что может вызвать вибрацию, износ и нестабильность. Если требуется поддерживать расход или давление, выбирают регулирующее устройство по схеме. Назначение конкретной задвижки сверяют с паспортом и проектным режимом.
Что проверить перед установкой задвижки?
Сопоставляют рабочую среду, давление, температуру, направление потока, проход, присоединение и привод с паспортом. На месте проверяют соосность труб, состояние фланцев, прокладки, свободный ход шпинделя и место для крышки. После установки оценивают положение затвора, равномерность соединения и отсутствие внешней нагрузки от трубопровода. Эти сведения фиксируют до окончательной затяжки.
Чем клиновая конструкция отличается от параллельной?
Клиновой затвор при закрытии входит между седлами и создаёт контакт за счёт своей геометрии. Параллельная схема работает с параллельными поверхностями и имеет другую передачу усилия и требования к направляющим. Сравнение проводят по герметичности, режиму переключений, среде, загрязнению и обслуживанию. Внешняя похожесть не подтверждает заменяемость: тип седел и привод проверяют по паспорту.
Из-за чего задвижка начинает пропускать после перекрытия?
Причиной бывают загрязнение или износ седел, повреждение затвора, неполный ход шпинделя, перекос корпуса и неверно установленное уплотнение. Сначала подтверждают фактическое положение и снимают нагрузку с привода, затем осматривают доступные детали и соединения. Не пытаются устранить утечку чрезмерным усилием. Способ ремонта и контроль герметичности выбирают по конструкции и паспорту.
Как понять, что проблема связана с приводом?
Сравнивают команду привода, фактическое перемещение шпинделя, указатель и положение затвора. Если сигнал меняется, а ход ограничен, проверяют препятствие, загрязнение, резьбу, направляющие и соединение с затвором. Если движение есть, но перекрытия нет, осматривают седла и запирающие поверхности. Диагностику проводят без попытки компенсировать механическое сопротивление увеличением усилия.
Как обслуживать задвижку на загрязнённой линии?
Сначала обеспечивают безопасное отключение и проверяют, что участок изолирован. Затем осматривают корпус, седла, затвор, шпиндель и уплотнения, удаляют загрязнение способом, разрешённым паспортом, и оценивают свободный ход. Смазку применяют только для предусмотренных деталей и среды. После сборки проверяют герметичность, работу привода и отсутствие повторного заедания при штатном переключении.
