Регулирующий клапан плавно изменяет проходное сечение для поддержания заданного расхода или давления, в отличие от запорной арматуры, которая работает только в положениях «полностью открыт» или «полностью закрыт». Регулирующий клапан — это арматура, которая изменяет проходное сечение под воздействием управляющего сигнала для поддержания заданных параметров потока (расхода, давления, температуры). Использование позиционера может повысить точность регулирования.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое регулирующий клапан
Регулирующий клапан меняет проходное сечение по команде системы управления и тем самым воздействует на расход, давление или температуру потока. В отличие от запорного исполнения он рассчитан на промежуточные положения затвора, поэтому его выбирают по рабочей характеристике и условиям дросселирования.
В узле клапан связывает корпус, седло, затвор, шток, привод и позиционер. Положение затвора должно соответствовать команде и фактическому потоку. Если арматуру используют вне её режима, появляются шум, вибрация, эрозия или кавитация, даже когда корпус подходит по присоединению.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Устройство и принцип работы

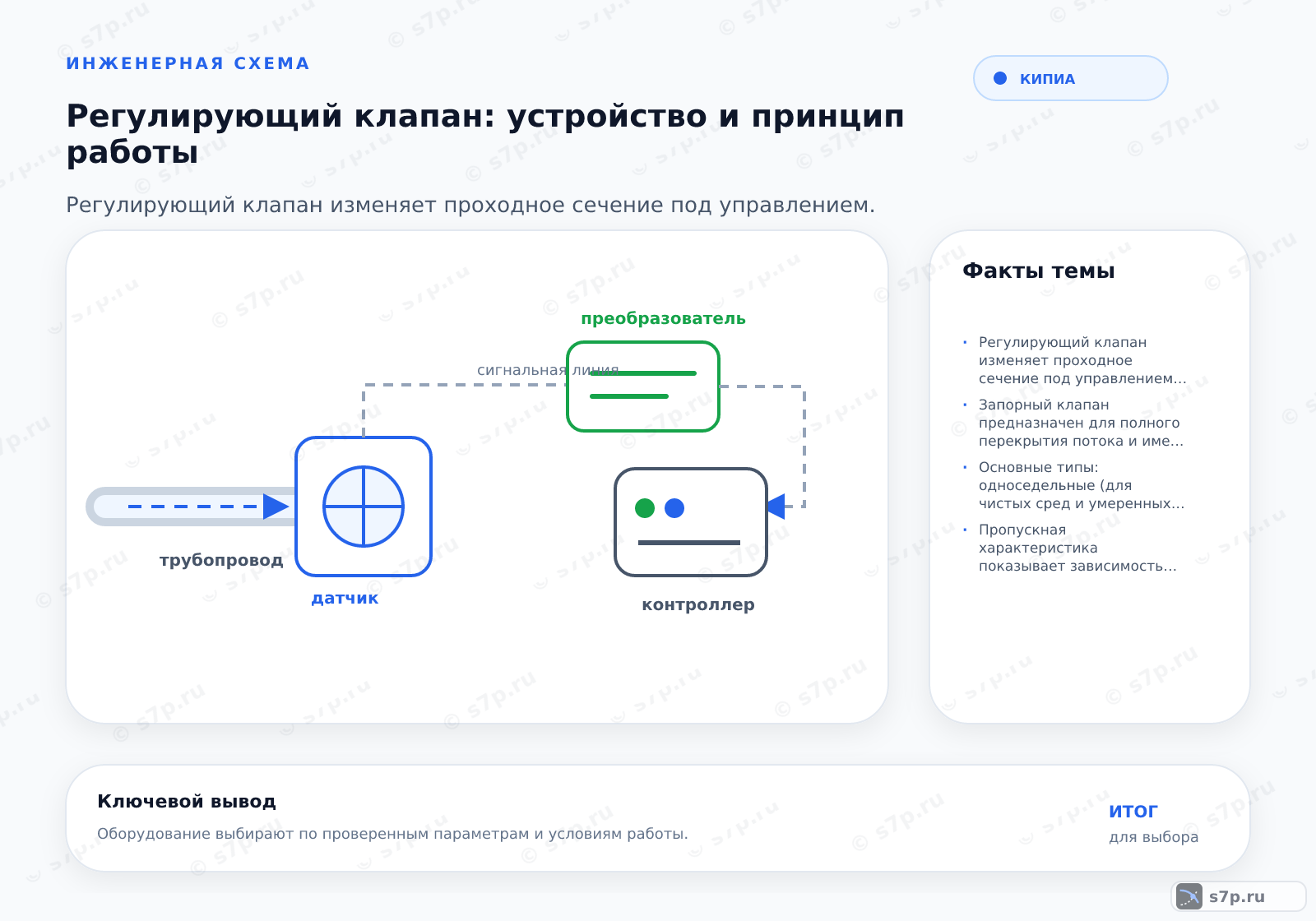

Контроллер передаёт управляющий сигнал, позиционер преобразует его в воздействие на привод, а привод перемещает шток и затвор. Изменение проходного сечения меняет гидравлическое сопротивление и расход. Обратная связь сообщает положение, чтобы команда не рассматривалась отдельно от фактического движения.
Перед настройкой проверяют направление потока, свободный ход штока, работу привода и герметичность соединений. Сигнал без движения указывает на проблему в питании, позиционере, мембране или механической связи. Неисправность устраняют до корректировки параметров регулятора, иначе настройка маскирует причину.
- Шаг 1Получение сигнала от контроллера (4-20 мА).
- Шаг 2Преобразование сигнала в давление позиционером.
- Шаг 3Перемещение мембраны привода под действием давления.
- Шаг 4Смещение штока и затвора, изменение сечения.
- Шаг 5Обратная связь позиционера о текущем положении.
3. Ключевые параметры
При подборе сопоставляют номинальный диаметр, номинальное давление, перепад давления, температуру среды и расход воды. Питание привода проверяют отдельно от гидравлических параметров, а пропускную способность связывают с характеристикой Kv и требуемой рабочей точкой.
Параметры из таблицы сверяют с паспортом корпуса, привода и уплотнений. Превышение перепада или температуры меняет режим дросселирования и ускоряет износ. При выборе также проверяют материал деталей, направление потока, доступ для обслуживания и соответствие указанным стандартам.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр | 50 мм | мм | ГОСТ 21345-2005 |
| Номинальное давление | 16 бар | бар | ГОСТ 26349-84 |
| Перепад давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура среды | 120 °C | °C | инженерная практика; сверить по паспорту |
| Расход воды | 15 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Питание привода | 0.4 МПа | МПа | инженерная практика; сверить по паспорту |
4. Схема работы регулирующего клапана

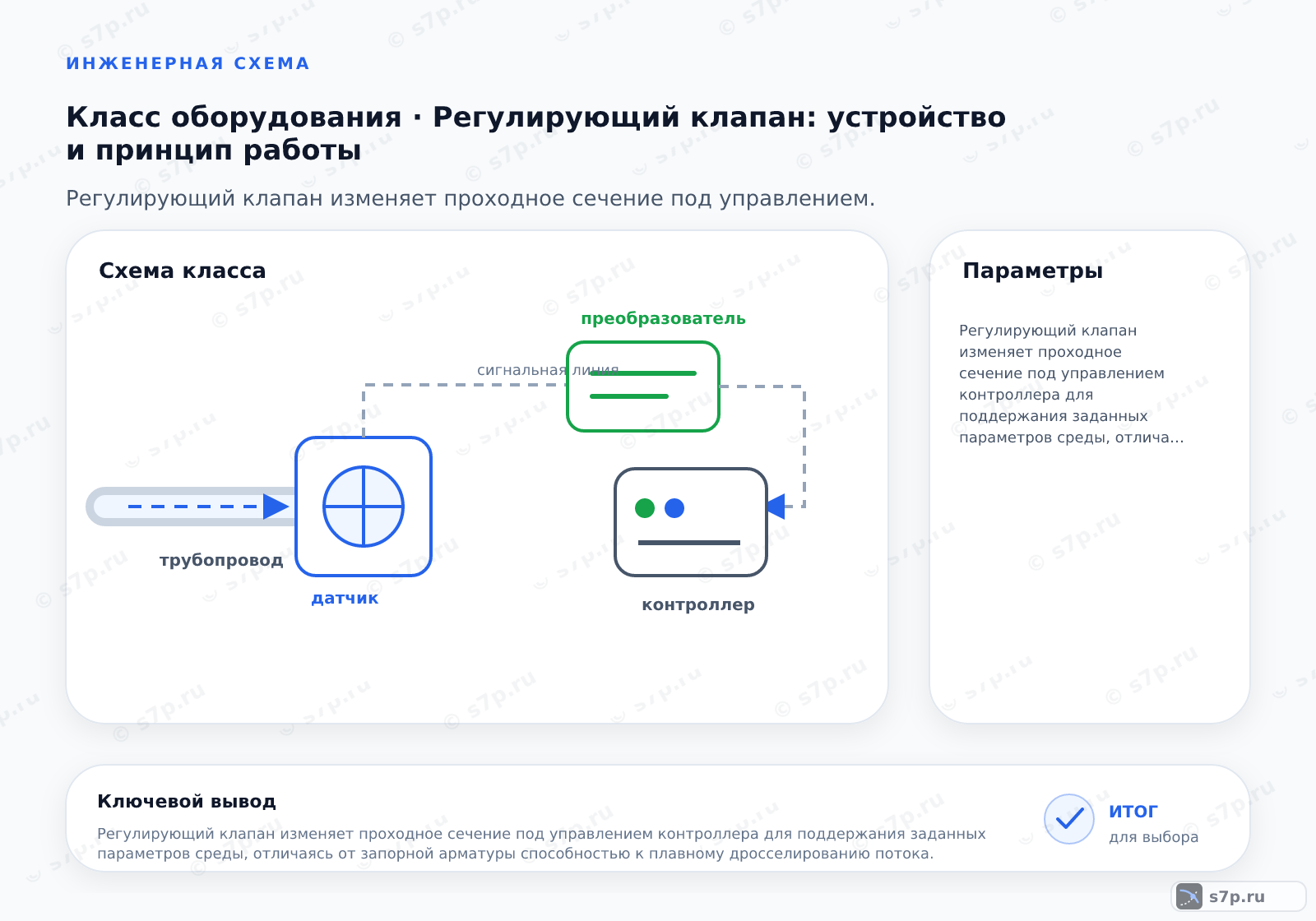

В рабочей схеме контроллер сравнивает измеренный параметр с заданием и передаёт команду позиционеру. Привод смещает шток, затвор меняет проход, а обратная связь возвращает сведения о положении. Гидравлический результат оценивают по расходу и перепаду, а не по одной команде.
При росте сопротивления клапан может перейти в неустойчивый режим, если рабочая точка выбрана неверно. Многоступенчатое снижение давления применяют для ограничения кавитационных эффектов при подходящей конструкции. Схему проверяют вместе с фильтрами, участками трубопровода и измерительными точками.
5. Виды и разновидности
Угловой клапан рассматривают для среды, где прямое исполнение не справляется с кавитацией или эрозией. Его форма меняет направление потока и может упростить размещение в узле, но не отменяет расчёт перепада, расхода и отвода. Подходящую конструкцию выбирают по режиму, а не только по габариту.
Для другого исполнения проверяют характеристику затвора, материал седла, тип привода и способ монтажа. Разновидности отличаются устойчивостью к шуму, износу и загрязнению. Сравнение выполняют по одинаковым условиям среды и рабочей точке, после чего сверяют решение с паспортом производителя.
| Значение | Источник |
|---|---|
| Угловой клапан: для сред с высокой кавитацией и эрозией. | инженерная практика |
6. На что влияет и зачем нужно
Подбор Kv связывает требуемый расход с перепадом давления и положением затвора. Если клапан работает далеко от подходящей характеристики, поток становится нестабильным, а привод чаще меняет положение. Многоступенчатое снижение давления применяют как часть конструкции, когда этого требует режим среды.
Правильно выбранное сечение облегчает настройку и делает показания измерительных точек согласованными с командой. При оценке учитывают температуру, свойства воды, загрязнение, кавитацию и доступ к сальниковому узлу. Вывод о пригодности делают по связке параметров, а не по одному названию клапана.
7. Частые ошибки и на что смотреть
Регулирующий клапан не используют как запорный, если конструкция не рассчитана на полное перекрытие. Работа при чрезмерном перепаде вызывает шум, вибрацию и износ затвора. Перед вводом проверяют направление потока, свободный ход штока и соответствие команды фактическому положению.
Негерметичная сальниковая упаковка требует осмотра и обслуживания по паспорту. Превышение температуры среды повреждает уплотнения и меняет характеристики материала. При нестабильном расходе сначала проверяют фильтр, измерения, питание привода и состояние клапана, затем корректируют настройку регулятора.
Частые вопросы
Когда регулирующий клапан нельзя заменять запорным?
Запорный клапан предназначен для крайних положений, а регулирующий рассчитан на длительную работу с изменяемым проходом. Если поток нужно стабилизировать по расходу, давлению или температуре, запорное исполнение не даёт требуемой характеристики и может получить эрозию или вибрацию при частичном открытии. Перед заменой сопоставляют функцию узла, перепад, рабочую точку и требования к управлению.
Как связать Kv с расходом и перепадом давления?
Kv используют вместе с требуемым расходом, перепадом давления, свойствами среды и положением затвора. По значению Kv нельзя подтвердить пригодность: характеристика клапана должна давать устойчивую рабочую точку, а привод — удерживать её по команде. При подборе учитывают температуру, загрязнение, кавитацию и запас хода, затем сверяют результат с паспортом выбранного корпуса и привода.
Почему расход через клапан начинает колебаться?
Колебания вызывают неверный подбор Kv, слишком большой перепад, кавитация, загрязнённый фильтр, ошибка измерения или нестабильная работа привода. Сначала сравнивают фактическое положение затвора с командой и проверяют давление до и после клапана. Затем осматривают питание, позиционер, шток и уплотнения. Настройку регулятора меняют после устранения механической или гидравлической причины.
Зачем регулирующему клапану позиционер?
Позиционер сопоставляет управляющий сигнал с фактическим положением штока и корректирует воздействие на привод. Он помогает компенсировать сопротивление механизма и удерживать затвор в заданной позиции, но не исправляет неверный подбор корпуса или недостаточное питание. При неисправности проверяют сигнал, связь с приводом, обратную связь и свободный ход, а затем сверяют настройку с паспортом.
Когда рассматривают угловое исполнение клапана?
Угловое исполнение рассматривают для сред и узлов, где требуется снизить последствия кавитации или эрозии и изменить направление потока в корпусе. Оно не отменяет проверки перепада, расхода, температуры и материала деталей. Перед выбором оценивают габарит, направление движения, отвод, доступ к обслуживанию и характеристику затвора. Подтверждение дают расчёт рабочей точки и паспорт конкретной модели.
Что проверить после замены регулирующего клапана?
Проверяют направление потока, присоединение, герметичность, свободный ход штока, питание привода и работу позиционера. Затем сравнивают управляющий сигнал с фактическим положением и наблюдают расход и перепад в рабочей точке. Если клапан шумит или поток колеблется, осматривают фильтр, измерительные точки и состояние седла. Настройку выполняют после подтверждения механической исправности.
