Датчик давления выбирают по среде, рабочему и пиковому давлению, температуре, присоединению и требуемой точности. Рабочее давление 1,5 бар, пиковое 2,5 бар и температура 85 °C определяют требуемый диапазон; материал мембраны, присоединение и класс точности сопоставляют с монтажной схемой и режимом измерения.
данные обновлены 2026-10-21 ·
1. Как сопоставить диапазон датчика с давлением линии
Подбор датчика начинают с описания точки измерения: фиксируют среду, рабочее и пиковое давление, температуру, способ присоединения и требуемую точность. Рабочее давление составляет 1,5 бар, а пиковое — 2,5 бар; эти значения нельзя переносить на другой объект без проверки режима. Диапазон прибора сопоставляют с обычным и кратковременным воздействием, а также уточняют, измеряется ли избыточное или абсолютное давление.
Материал мембраны и соединение проверяют вместе со свойствами среды и монтажной схемой. В таблице указаны AISI 316L и присоединение G 1/2, а требуемый класс точности задан как 0,5 %. Эти поля описывают не отдельные преимущества модели, а ограничения, при которых показание можно сопоставлять с режимом установки. Если среда, температура или способ подключения отличаются от исходных, запись в расчёте обновляют до выбора прибора.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
2. Калькулятор подбора

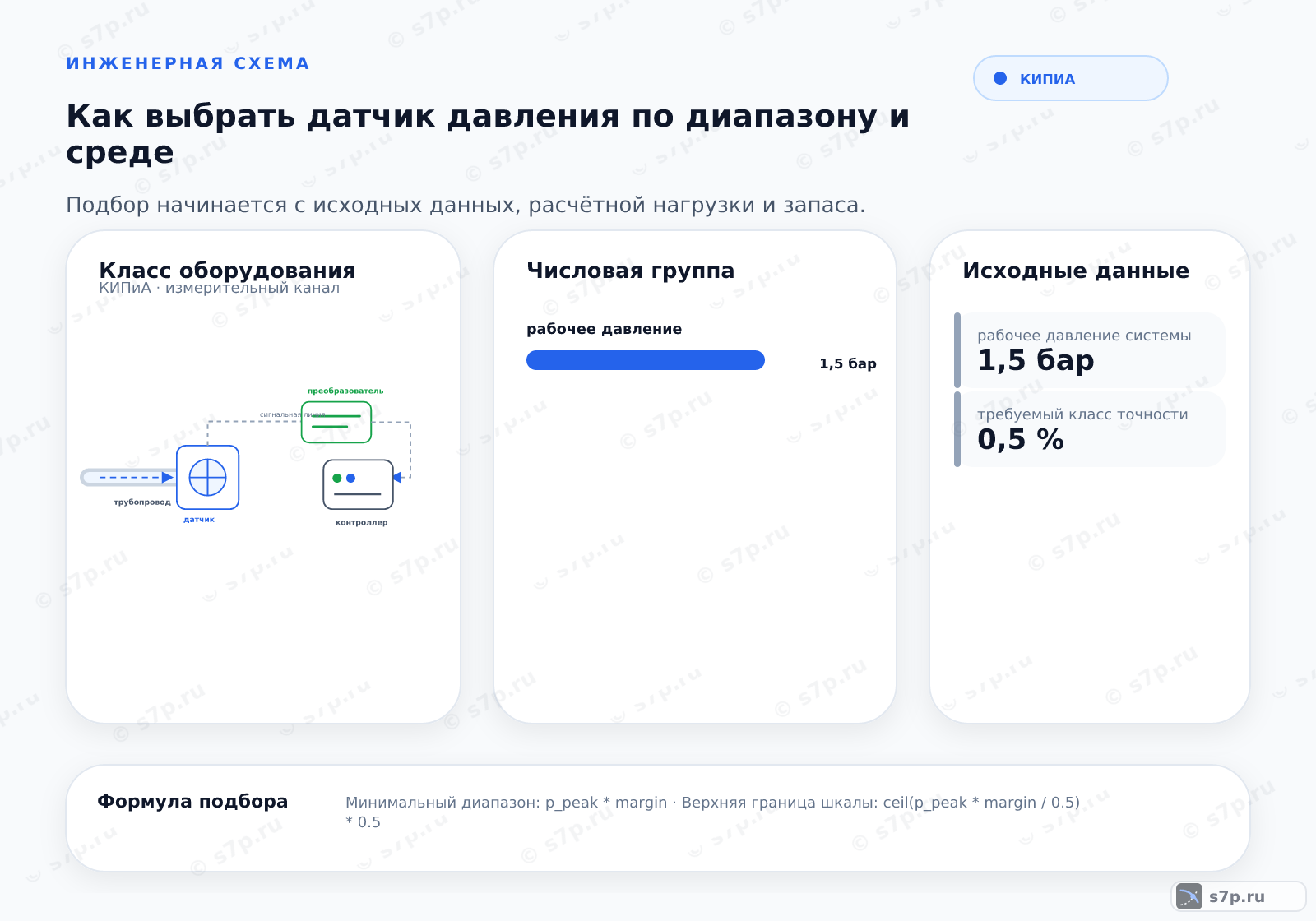

Калькулятор связывает рабочее и пиковое давление, запас перегрузки, температуру среды и требуемую точность. На их основе он показывает минимальный диапазон, верхнюю границу шкалы и оценку температурной составляющей погрешности. Пользователь видит не изолированное число, а последовательность: пиковое воздействие умножается на заданный запас, после чего результат сопоставляется с доступной шкалой.
Результат расчёта используют как контроль исходных параметров, а не как замену паспорту. Перед выбором сверяют единицы, вид давления и соответствие введённой температуры условиям измерения. Отдельно проверяют, что выбранная перегрузочная способность относится к нужному режиму, а требуемая точность задана для всей измерительной цепи, а не только для преобразователя.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные параметры для расчёта
Для расчёта нужны номинальное и максимальное пиковое давление, температура среды, класс точности, тип присоединения и материал мембраны. Рассматриваемый режим включает 1,5 бар, 2,5 бар, 85 °C, 0,5 %, G 1/2 и AISI 316L. При переносе параметров в спецификацию сохраняют единицы и проверяют, что пиковое значение относится к измеряемой линии, а не к соседнему участку.
Температуру и химический состав рассматривают вместе: они влияют на мембрану, уплотнение и стабильность электроники. Присоединение проверяют по ответной части и доступу для обслуживания. Класс точности сопоставляют с задачей контроля и с условиями, в которых изготовитель его нормирует. Если отсутствует описание среды или режима, корректнее остановить подбор до получения этих сведений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальное давление | 1.5 бар | бар | инженерная практика |
| Максимальное пиковое давление | 2.5 бар | бар | инженерная практика |
| Температура среды | 85 °C | °C | инженерная практика |
| Требуемый класс точности | 0.5 % | % | инженерная практика |
| Тип присоединения | 0 G 1/2 | G 1/2 | инженерная практика |
| Материал мембраны | 0 AISI 316L | AISI 316L | инженерная практика |

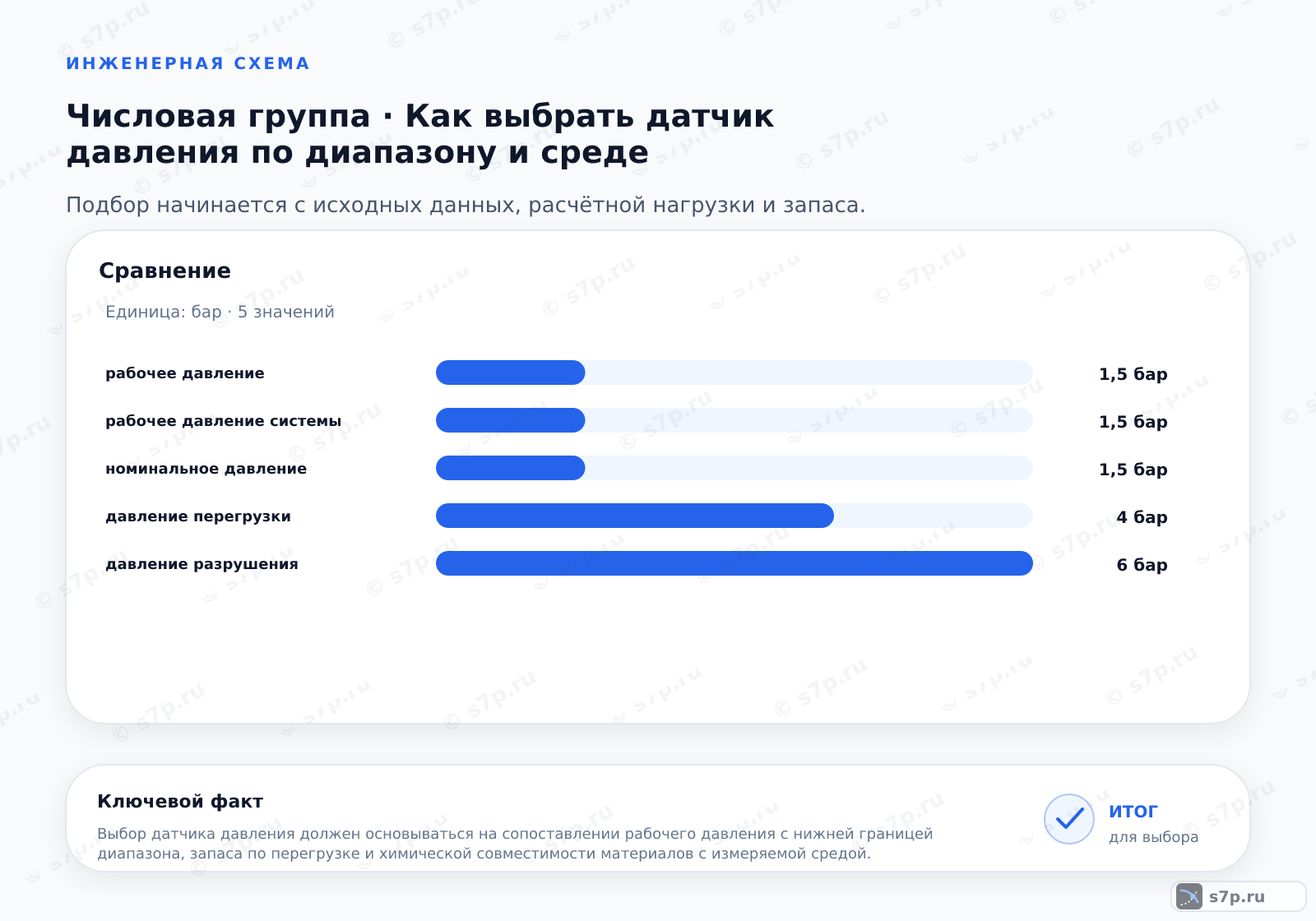

4. Диаграмма зависимости

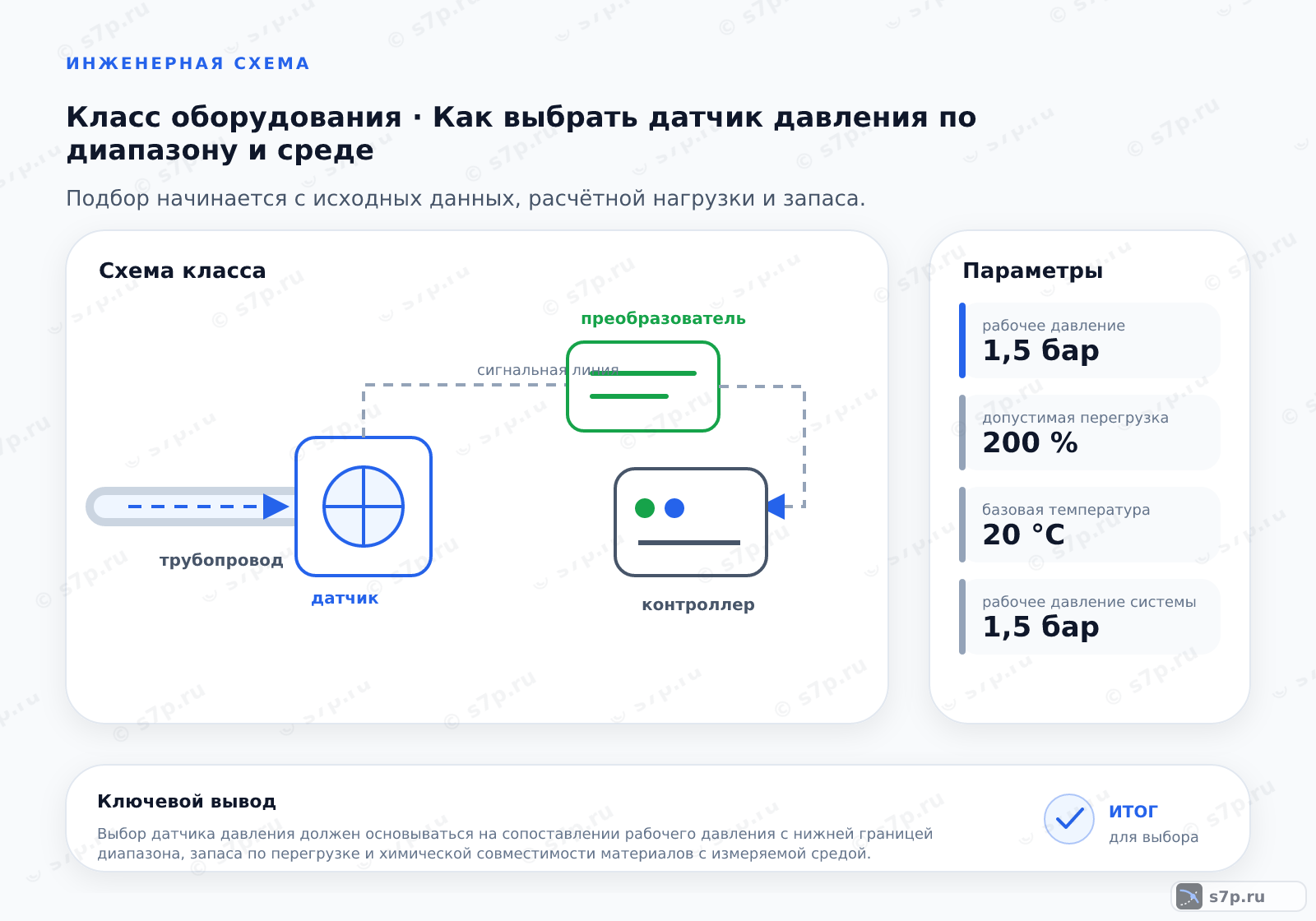

Диаграмма зависимости помогает увидеть связь между рабочим давлением, пиковым воздействием и возможностями датчика. Рабочую точку рассматривают внутри диапазона, а кратковременную нагрузку — отдельно по допустимой перегрузке. Такое чтение не заменяет проверку паспорта: одинаковое номинальное давление не означает одинаковую устойчивость мембраны, соединения и электроники.
По диаграмме также сопоставляют требуемый класс точности и температурный режим. Если точность задана для базовой температуры, при отклонении условий проверяют температурную составляющую погрешности из расчёта. При расхождении между графиком, таблицей и паспортом ориентируются на документ конкретного изделия и возвращаются к исходным параметрам точки измерения.
5. Типичные ошибки подбора
Проверяют совместимость материалов с газом до выбора корпуса и мембраны. Аммиак разрушает медь и латунь, поэтому датчики с такими материалами для аммиака не применяют. Вид давления также фиксируют заранее: прибор избыточного давления при вакууме показывает отрицательное значение относительно атмосферы только в том случае, если его диапазон поддерживает вакуумную область.
Температуру окружающей среды сопоставляют с допустимым режимом электроники. При значении выше 80 °C электроника может выйти из строя, поэтому для горячей точки рассматривают выносное исполнение с капилляром. После монтажа повторно проверяют среду, направление нагрузки и доступ к соединению: ошибка в этих исходных условиях не устраняется настройкой сигнала.
Частые вопросы
Как определить диапазон датчика, если давление меняется в ходе процесса?
Сначала фиксируют обычное рабочее и максимальное пиковое воздействие в точке измерения, затем уточняют вид давления и требуемую точность. При рабочем давлении 1,5 бар и пиковом 2,5 бар эти значения сопоставляют с диапазоном и допустимой перегрузкой конкретной модели. Если пики возникают редко, их всё равно учитывают отдельно от постоянного режима и проверяют по паспорту прибора.
Чем отличается проверка датчика избыточного давления от абсолютного?
Датчик избыточного давления сравнивает измеряемое значение с атмосферой, поэтому при вакууме может показывать отрицательное давление. Такое показание допустимо только при наличии вакуумного диапазона у конкретного прибора. Абсолютный датчик использует другую опорную точку, и его шкалу нельзя подменять шкалой избыточного исполнения. Перед выбором фиксируют тип давления в технологической схеме и сверяют обозначение в паспорте.
Можно ли использовать медную или латунную мембранную часть для аммиака?
Нет, такую совместимость не принимают автоматически: аммиак разрушает медь и латунь. Для точки с аммиаком проверяют материал мембраны, смачиваемых деталей, соединения и уплотнений по паспорту. Если в конструкции есть неподходящий материал, изменение диапазона или настройка сигнала проблему не устраняет. Исполнение с AISI 316L также согласуют с документацией изделия и составом конкретной среды.
Как согласовать материал мембраны с присоединением при заказе?
Материал мембраны выбирают по химическому составу среды и температурному режиму, а присоединение — по ответной части технологической линии и схеме монтажа. AISI 316L и G 1/2 нельзя переносить на другую установку без проверки резьбы, уплотнения и доступа для обслуживания. После согласования механики отдельно сверяют диапазон давления и класс точности, чтобы одна подходящая деталь не скрывала ошибку в другой.
Что проверить при установке датчика рядом с горячей средой?
Сопоставляют температуру в точке установки с допустимым режимом электроники и способом отвода тепла от измерительной части. При температуре окружающей среды выше 80 °C электроника может выйти из строя, поэтому рассматривают выносное исполнение с капилляром. Дополнительно проверяют длину и прокладку капилляра, герметичность соединения и возможность снять прибор для обслуживания. Рабочую температуру подтверждают паспортом выбранной модели.
Почему показания датчика становятся нестабильными после монтажа?
Ищут причину в условиях установки: сильная вибрация, неподходящее присоединение, пульсации давления, перегрузка или нарушение температурного режима. Вибрация может повредить пьезоэлементы, поэтому проверяют крепление и необходимость демпфера или капиллярной линии. Затем сравнивают фактическое давление с паспортным диапазоном и проверяют кабель и контакты. Калибровку меняют только после исключения механической и монтажной причины.
