Термопара и RTD превращают температуру в электрический сигнал на основе разных измерительных принципов. Диапазон процесса, стабильность, монтаж и вход прибора важнее одного названия датчика.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Термопара или RTD
Термопара и RTD преобразуют температуру в электрический сигнал, но используют разные измерительные принципы. Термопара формирует термоэлектрический сигнал на соединении разнородных проводников, а RTD меняет сопротивление чувствительного элемента при изменении температуры. Поэтому сравнение начинают с диапазона процесса, требуемой стабильности, условий монтажа и совместимости с входом прибора.
Для выбора описывают среду, место установки, скорость изменения температуры, длину линии и требования к обслуживанию. Затем проверяют материал защитной части, схему подключения, способ компенсации и доступность замены. Название датчика само по себе не определяет пригодность: решение принимают по измерительной цепи и режиму объекта.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Измерение давления».
2. Таблица сравнения

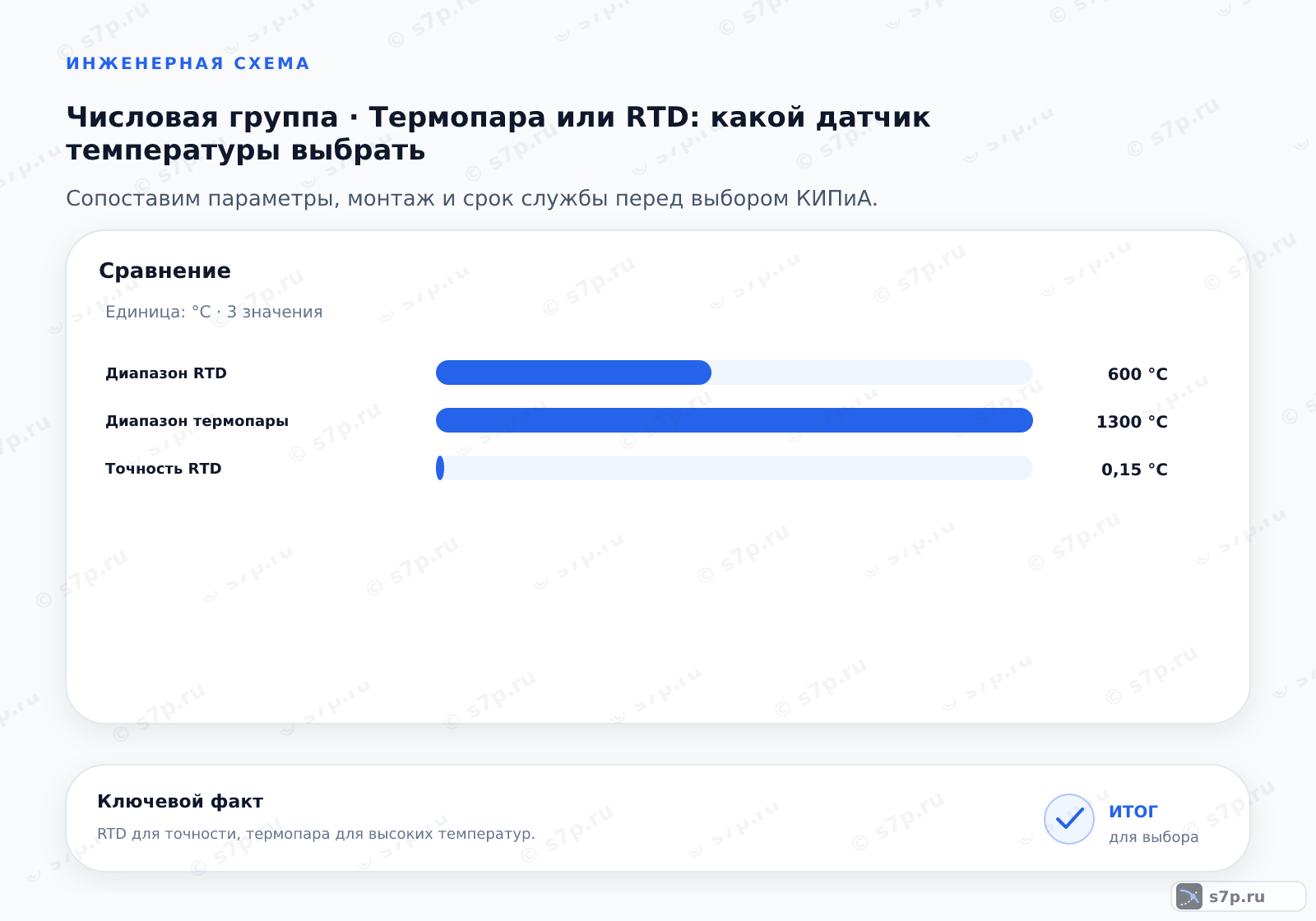

Сравнительную таблицу читают по группе критериев: точность регулирования, допустимая температура, скорость реакции, стойкость к среде, требования к проводке и стоимость эксплуатации. RTD связывают с точным регулированием, а термопару — с высокими температурами и быстрыми процессами, если это подтверждается условиями конкретной установки.
При сопоставлении не смешивают характеристики чувствительного элемента и измерительного преобразователя. Тип датчика может потребовать разной защиты, кабеля и входного модуля. В итоговом выборе фиксируют рабочий диапазон, место контакта, порядок поверки и способ диагностики обрыва или нестабильного сигнала.
3. Определения вариантов
Термопара выдаёт сигнал, связанный с разностью температур рабочего спая и опорной точки, поэтому измерительная система должна учитывать способ подключения и компенсации. RTD использует изменение сопротивления чувствительного элемента; результат зависит от схемы проводов, качества контактов и стабильности входного преобразователя.

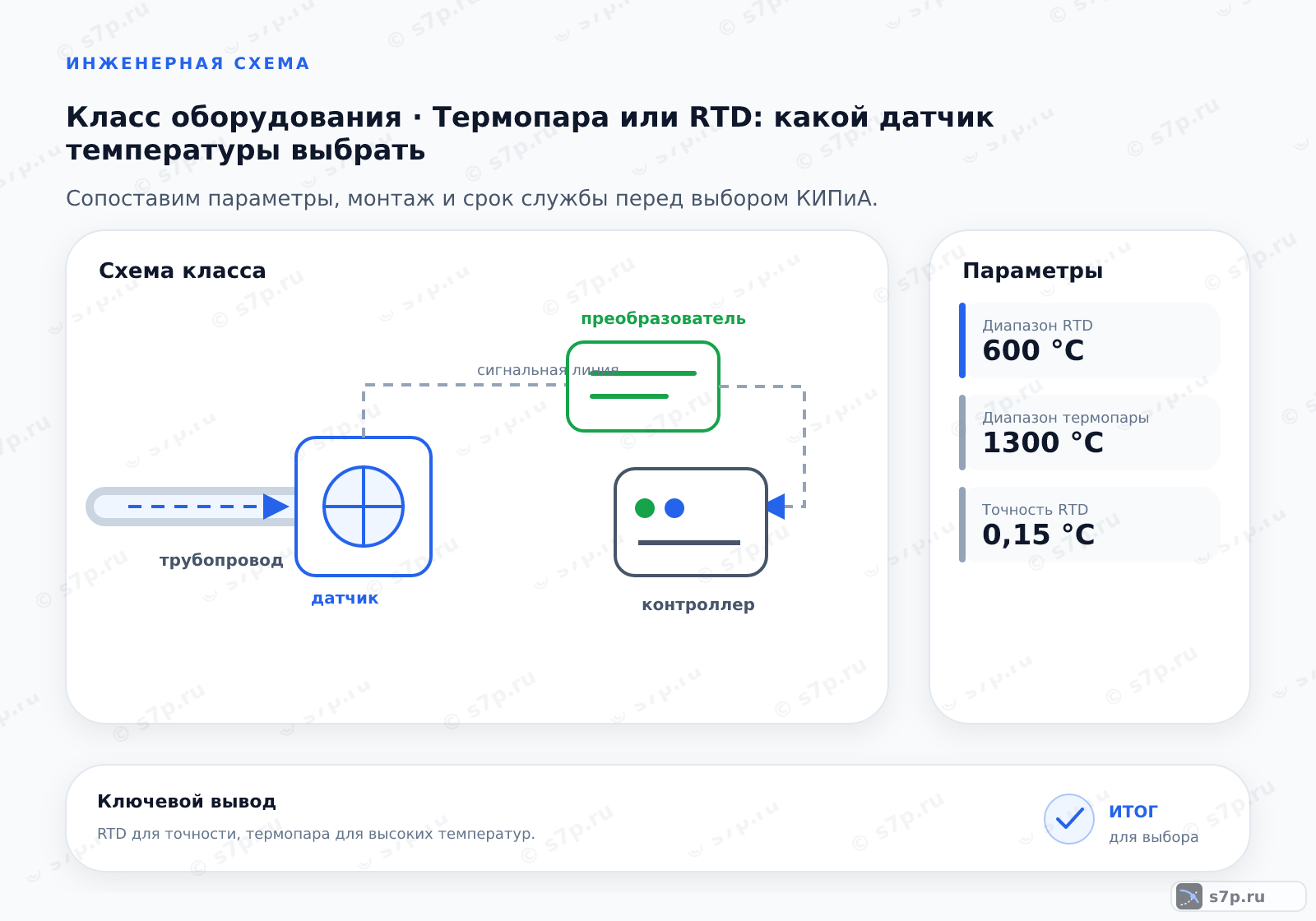

Каждый вариант является частью канала, куда входят защитная гильза или корпус, проводка, клеммы и контроллер. Ошибку ищут по всей цепочке: проверяют место измерения, целостность кабеля, полярность или схему сопротивления, затем сопоставляют показание с независимым измерением.
4. Когда что применять
RTD выбирают для точного регулирования, когда повторяемость показаний и стабильность измерительного канала важнее быстроты реакции. Термопара подходит для высоких температур и быстрых процессов, если её тип, защитное исполнение и вход контроллера согласованы. Для среды с вибрацией или агрессивным воздействием дополнительно проверяют защиту и крепление.
Сценарий эксплуатации определяет не только тип чувствительного элемента, но и доступность обслуживания. Если датчик находится в труднодоступной зоне, заранее продумывают замену, прокладку кабеля и контроль разъёма. Если температура меняется быстро, оценивают задержку защитной конструкции и способ фильтрации сигнала в системе управления.
| Значение | Источник |
|---|---|
| Точное регулирование: RTD. | инженерная практика |
| Высокие температуры: термопара. | инженерная практика |
| Быстрые процессы: термопара. | инженерная практика |
5. Эксплуатация
Стоимость датчика не исчерпывает затраты на измерительный канал. Сопоставляют цену чувствительного элемента, защитной арматуры, кабеля, входного модуля и работ по проверке. В таблице приведены ориентиры для RTD и термопары; их используют только как исходное сравнение, поскольку исполнение и условия монтажа меняют состав затрат.
При эксплуатации контролируют дрейф показаний, состояние защитной части, клеммы и изоляцию кабеля. Замена должна сохранять тип сигнала и совместимость с входом контроллера. Для неисправного канала сначала отделяют ошибку датчика от ошибки проводки и преобразователя, а затем фиксируют результат проверки и причину вмешательства.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы RTD | 10 лет | лет | инженерная практика |
Частые вопросы
Когда для регулирования лучше выбрать RTD?
RTD рассматривают, когда на первом месте точное регулирование и стабильность показаний. Проверяют диапазон процесса, защитную конструкцию, схему проводов и совместимость с входом контроллера. Если среда вызывает вибрацию или коррозию, оценивают материал корпуса и доступ для замены. RTD выбирают как часть измерительного канала, поэтому отдельно проверяют кабель, клеммы и преобразователь.
В каких условиях термопара практичнее RTD?
Термопару рассматривают для высоких температур и быстрых процессов, когда важна реакция чувствительного элемента и подходящий защитный материал. До выбора проверяют тип термопары, полярность, компенсацию и вход контроллера. Для конкретной среды также оценивают вибрацию, агрессивность и доступность обслуживания. Преимущество проявляется только при согласованной проводке и корректной обработке сигнала.
Как сравнить стоимость датчиков без ошибки в расчёте?
Сравнивают не только стоимость чувствительного элемента, но и защитную арматуру, кабель, входной модуль, монтаж и проверки. В таблице приведены ориентиры для RTD и термопары, однако итог зависит от исполнения и среды. Если датчик расположен в труднодоступном месте, учитывают замену и диагностику. Дешёвый элемент может потребовать более сложной защиты или преобразования сигнала.
Почему показания датчика расходятся с контрольным измерением?
Проверяют место контакта, защитную гильзу, кабель, клеммы и тип входа контроллера. Для термопары отдельно смотрят полярность и компенсацию, для RTD — схему подключения и сопротивление линии. Затем сравнивают показание с контрольным прибором при устойчивой температуре. Если проводка исправна, проверяют чувствительный элемент и преобразователь по паспорту, не маскируя ошибку изменением масштабирования.
Как выбрать защиту датчика для агрессивной или вибрирующей среды?
Описывают состав среды, температуру, скорость изменения процесса, вибрацию и доступное место. Затем сопоставляют материал защитной части, крепление, длину погружения и возможность извлечения без демонтажа соседних узлов. Для термопары и RTD требования к чувствительному элементу различаются, но для каждого варианта проверяют герметичность и состояние кабеля. Исполнение подтверждают паспортом материала и датчика.
Что проверить после замены термопары или RTD?
Проверяют соответствие типа датчика входу контроллера, правильность проводки, полярность или схему сопротивления, состояние клемм и защитной части. После установки сравнивают показание с контрольным измерением и наблюдают реакцию регулирования. Если результат отличается, отделяют ошибку нового элемента от ошибки кабеля или преобразователя. Данные замены и итог проверки фиксируют в документации канала.
