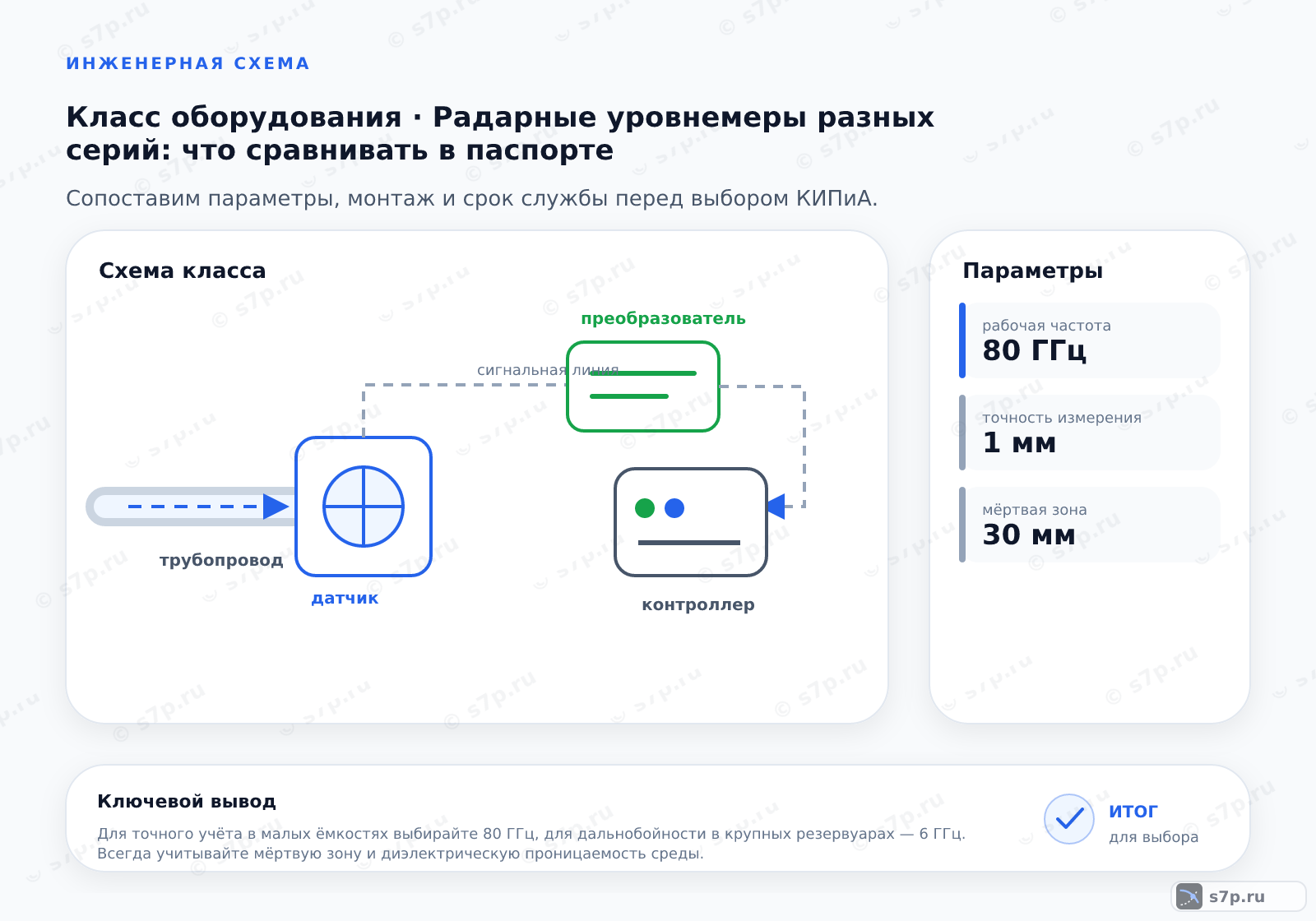

Выбор уровнемера определяется соотношением частоты излучения и геометрии резервуара: высокая частота обеспечивает точность в малых ёмкостях, а низкая — дальность в крупных резервуарах с турбулентностью. Частота 6 ГГц: широкий луч, дальнобойность до 70 м у отдельных моделей, чувствительность к помехам.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Сравнение радарных уровнемеров
Радарный уровнемер выбирают по геометрии резервуара, свойствам продукта и условиям отражения сигнала. Частота, антенна, рабочая дальность, точность и мёртвая зона должны соответствовать высоте ёмкости, месту установки и поверхности среды. Мешалка, пена, пары, турбулентность и налипание могут изменить качество отражения сильнее, чем различие моделей в рекламном названии.
Подбор начинают с описания резервуара: закрытый он или открытый, есть ли внутренние конструкции, как меняется поверхность и насколько агрессивна среда. Затем сопоставляют материал антенны, присоединение, взрывозащиту, питание и выход. Положение прибора проверяют по лучу и мёртвой зоне, чтобы полезный сигнал не перекрывался стенкой или препятствием.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Бренды и сравнение серий».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Таблица сравнения
Таблица сравнения должна содержать одинаковые поля для каждой серии: рабочую частоту, точность, мёртвую зону, дальность, тип антенны, материал и требования к монтажу. Значение имеет не отдельная характеристика, а её связь с геометрией и продуктом. Высокая точность бесполезна, если антенна получает отражение от мешалки или налипшего слоя.
При чтении таблицы отдельно отмечают условия, при которых получены паспортные данные. Проверяют угол луча, наличие рупора или волноводной трубы, температурные ограничения и требования к заземлению. Если среда меняется, сравнивают не только диапазон, но и устойчивость измерения при пыли, парах, пене или турбулентности.
3. Определения вариантов
Рабочая частота влияет на ширину луча и способность различать отражение в конкретной геометрии. Рупорная антенна направляет сигнал, волноводная труба защищает измерительный канал от оседания порошка, а мёртвая зона обозначает область, где измерение нельзя трактовать как нормальное. Материал антенны выбирают по совместимости со средой.
В паспорте также разделяют точность в лабораторных условиях и результат на реальном резервуаре. Для агрессивной среды проверяют стойкость деталей и уплотнений, для опасной зоны — наличие подходящего сертифицированного исполнения. При любой схеме уточняют, где находится опорная точка и как преобразуется расстояние до уровня в значение уровня.
4. Когда что применять
В небольшом резервуаре с мешалкой важны узкий луч, устойчивое отражение и отсутствие попадания сигнала на лопасти. Для большой открытой ёмкости приоритетом может стать дальность и устойчивость к турбулентности. Порошок в герметичном бункере требует защиты антенны от оседания, а агрессивная кислота — совместимых материалов всех деталей, соприкасающихся со средой.
Во взрывоопасной зоне проверяют не только измерительные характеристики, но и сертифицированное исполнение, заземление и способ подключения. Место монтажа согласуют с патрубком и внутренними конструкциями резервуара. После установки сравнивают показание с фактическим уровнем в доступной контрольной точке и проверяют стабильность при изменении режима.
| Значение | Источник |
|---|---|
| Малый резервуар с мешалкой и водой: выбрать 80 ГГц с антенной, подходящей для точности и защиты от помех мешалки. | инженерная практика; сверить по паспорту |
| Большой открытый резервуар с бензином: выбрать 6 ГГц с рупорной антенной для дальнобойности и стабильности при подтвержденной совместимости. | инженерная практика; сверить по паспорту |
| Порошок в герметичном бункере: выбрать волноводную трубу для защиты от оседания материала на антенне. | инженерная практика; сверить по паспорту |
| Агрессивная кислота в резервуаре: выбрать модель с антенной из PTFE и корпусом из AISI 316L. | инженерная практика; сверить по паспорту |
| Взрывоопасная зона нефтепереработки: выбрать прибор с сертификатом 1Ex ib IIC T4 Gb и взрывозащищённым исполнением. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Эксплуатационная оценка включает стоимость прибора, монтажа, калибровки, питания и обслуживания антенны. Срок службы зависит от среды, температуры, налипания и механической нагрузки на присоединение, поэтому его сверяют с паспортом конкретного исполнения. При выборе учитывают доступ к антенне и возможность очистки без нарушения герметичности резервуара.
Потребляемую мощность и требования к кабелю рассматривают вместе с системой управления и условиями опасной зоны. Ошибка монтажа может выглядеть как плохая точность и привести к лишнему обслуживанию. После пуска проверяют уровень, качество отражения, отсутствие ложных эхосигналов и соответствие выходного сигнала проектной схеме.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы | 10 лет | лет | инженерная практика; сверить по паспорту |
| Потребляемая мощность | 2 Вт | Вт | инженерная практика; сверить по паспорту |
Частые вопросы
Как выбрать рабочую частоту для конкретного резервуара?
Частоту сопоставляют с геометрией резервуара, дальностью, размером патрубка и помехами на пути сигнала. Для небольшой ёмкости и сложной внутренней обстановки важны направленность и различение отражений, а для большой открытой ёмкости — устойчивость дальнего сигнала. Мешалка, пена, пары и турбулентность обязательны для проверки по паспорту выбранной серии.
Когда нужна рупорная антенна, а когда волноводная труба?
Рупорную антенну рассматривают, когда требуется направить луч и отделить отражение от стенок или внутренних деталей. Волноводная труба защищает измерительный канал в бункере или резервуаре, где на антенне может оседать порошок. Окончательный выбор зависит от продукта, геометрии, очистки и присоединения. Проверяют также мёртвую зону и доступность обслуживания.
Почему показание уровнемера меняется при работающей мешалке?
Мешалка создаёт дополнительные отражения и меняет поверхность жидкости, поэтому уровнемер может видеть лопасти или турбулентную волну вместо устойчивого уровня. Проверяют направление и ширину луча, место установки, подавление ложных эхосигналов и настройки обработки. Если геометрия не позволяет получить чистое отражение, выбирают другую антенну или точку монтажа после сверки с паспортом.
Как подобрать материалы для агрессивной жидкости?
Материалы антенны, корпуса, уплотнений и присоединения сопоставляют с химическим составом, температурой и способом очистки. Нельзя ограничиться материалом только видимой части прибора: коррозия соединения или уплотнения также нарушит измерение и герметичность. Для выбранной серии проверяют паспорт совместимости, затем контролируют состояние деталей при эксплуатации и после обслуживания.
Что дополнительно нужно для установки в опасной зоне?
Проверяют сертифицированное исполнение прибора, допустимый способ подключения, заземление, кабельные вводы и совместимость с барьерами или питанием системы. Рабочая частота и точность не подтверждают пригодность для опасной зоны сами по себе. Монтаж выполняют по документации конкретной модели, а после установки проверяют герметичность, сигнал и отсутствие условий, нарушающих сертификат.
Как отличить ложное эхо от реального уровня?
Сравнивают показание с геометрией резервуара и доступным контрольным измерением, затем смотрят устойчивость отражения при изменении уровня. Ложное эхо часто связано со стенкой, патрубком, мешалкой, пеной или налипанием. Проверяют мёртвую зону, место установки, антенну и настройки обработки. Если источник не устраняется настройкой, пересматривают монтаж и исполнение прибора.
