Выбор зависит от типа измеряемой среды и диапазона рабочих давлений, где дифференциальные датчики подходят для расхода, а абсолютные — для контроля контуров.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.

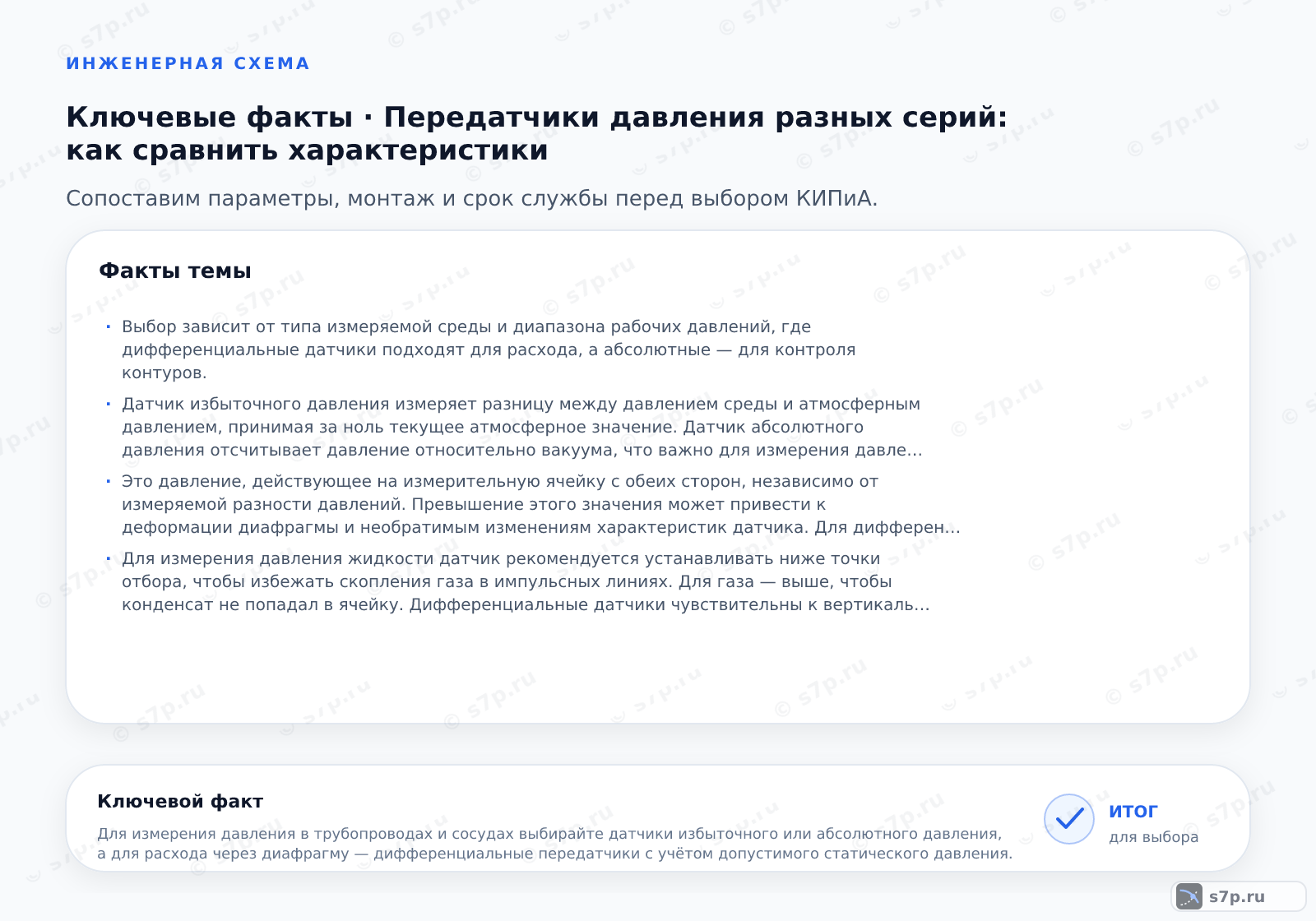

1. Передатчики давления разных серий

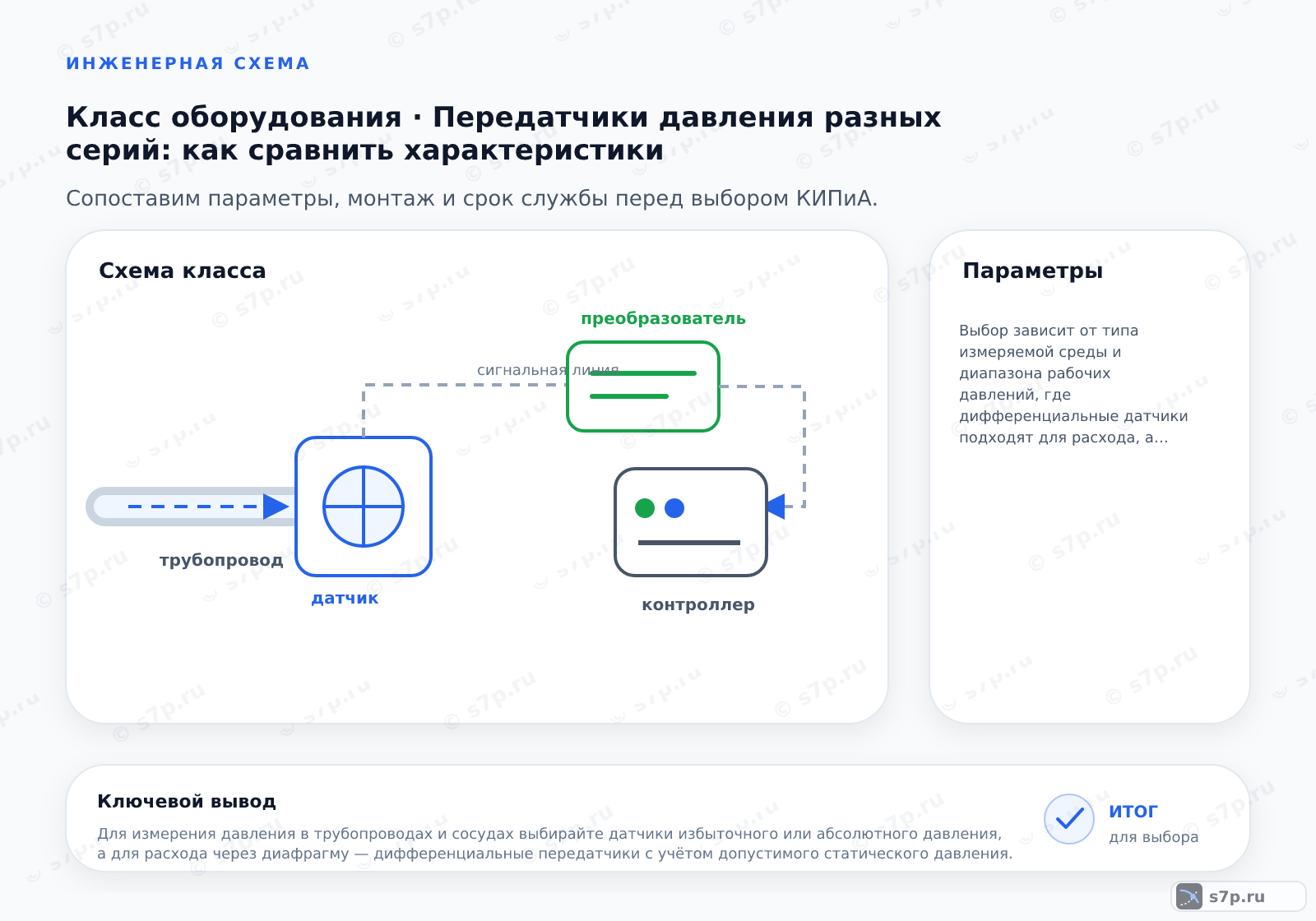

Передатчики давления сравнивают по тому, относительно какой величины ведётся отсчёт, какую среду измеряют и как устроена точка отбора. Избыточное давление сопоставляется с атмосферой, абсолютное — с вакуумным нулём, а дифференциальное использует разность давлений в точках отбора. Рабочий диапазон, температура и материал мембраны должны соответствовать реальному процессу.
Выбор начинают с измерительной задачи: контроль давления, расход по перепаду, уровень в открытом резервуаре или давление пара. Затем проверяют присоединение, импульсные линии, выходной сигнал, питание и обслуживание. Нельзя заменить конкретный тип другим только из-за похожего диапазона, если у вариантов разные опорные давления и требования к монтажу.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Бренды и сравнение серий».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Таблица сравнения
Таблица сравнения помогает отделить тип измерения от эксплуатационных расходов и условий применения. В ней сопоставляют опорное давление, рабочий диапазон, среду, температуру, точность, выход и требования к монтажу. Для дифференциального исполнения отдельно указывают точки отбора и состояние импульсных линий, иначе сравнение с одноканальным прибором будет неполным.
После заполнения таблицы проверяют, что значения относятся к одинаковому режиму и согласованной системе единиц. Затем оценивают, как засорение, конденсат, вибрация и температура повлияют на мембрану и линию отбора. Паспорт выбранной серии используют для окончательной проверки корпуса, уплотнений, питания и допустимой нагрузки выхода.
3. Определения вариантов
Датчик избыточного давления показывает разность между средой и текущим атмосферным давлением. Абсолютный передатчик отсчитывает от вакуума и не зависит от кратковременного изменения атмосферы как от нулевой точки. Дифференциальный передатчик сравнивает давления на входах и поэтому требует согласованной схемы отбора и прокладки линий.
Эти определения влияют на диагностику. Нулевое показание, которое нормально для конкретного типа, может означать ошибку для другого. При разборе проверяют опорную сторону, герметичность, направление подключения и единицы отображения. Название серии в паспорте не заменяет явного указания измерительной схемы.
4. Когда что применять
Для воды в котловом контуре обычно требуется контроль давления относительно атмосферы, а для расхода через сужающее устройство — разность давлений до и после него. В открытом резервуаре гидростатический уровень определяется давлением столба жидкости и давлением на опорной атмосферной стороне. Для пара и газа проверяют температуру, конденсацию и материал присоединяемых частей.
В каждой точке применения описывают не только среду, но и путь давления до мембраны. Импульсные линии должны быть доступны для продувки и проверки, а их прокладка не должна вносить незамеченную задержку или дополнительное сопротивление. После монтажа сравнивают показание с контрольным средством в том же режиме.
| Значение | Источник |
|---|---|
| Контроль давления воды в бытовом котле (1–3 бар), датчик избыточного давления. | инженерная практика; сверить по паспорту |
| Измерение расхода воды через диафрагму, дифференциальный передатчик. | инженерная практика; сверить по паспорту |
| Уровень жидкости в открытом резервуаре, датчик избыточного давления. | инженерная практика; сверить по паспорту |
| Контроль давления пара в теплосети, датчик избыточного давления с высокой температурой. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Стоимость передатчика связана с корпусом, мембраной, выходом, монтажом и требуемой процедурой калибровки. Для дифференциальной схемы добавляются импульсные линии, запорные устройства и обслуживание точек отбора. Срок службы и стоимость проверки оценивают вместе со средой и температурой, поскольку именно они определяют нагрузку на измерительный элемент.
При сравнении учитывают время монтажа, доступ к прибору и последствия потери показания. Удобный для замены корпус не решает проблему забитой линии, а точный передатчик не исправляет неверную опорную сторону. Итог подтверждают паспортом конкретной серии, схемой подключения и контрольным измерением после установки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Интервал калибровки | 2 лет | лет | инженерная практика; сверить по паспорту |
| Срок службы | 10 лет | лет | инженерная практика; сверить по паспорту |
| Время монтажа | 3 ч | ч | инженерная практика; сверить по паспорту |
Частые вопросы
Когда нужен передатчик избыточного, а когда абсолютного давления?
Избыточный передатчик отсчитывает давление относительно атмосферы и подходит для задач, где важна нагрузка над текущим атмосферным уровнем. Абсолютный использует вакуумную опорную точку и нужен там, где изменение атмосферы не должно менять отсчёт, например в замкнутых газовых или паровых контурах. Выбор подтверждают средой, диапазоном и схемой подключения.
Почему для расхода через сужение выбирают дифференциальную схему?
Сужающее устройство создаёт разность давлений до и после себя, и именно эта разность связана с расходом. Дифференциальный передатчик принимает оба давления, поэтому его подбирают вместе с импульсными линиями, отборными точками, температурой и свойствами среды. Нельзя заменить его одноканальным исполнением без изменения принципа измерения и проверки всей схемы.
Что проверить в импульсных линиях перед запуском?
Проверяют направление подключения к сторонам высокого и низкого давления, герметичность, доступность продувки и отсутствие засорения или скопления конденсата. Прокладка не должна создавать лишнюю задержку или передавать вибрацию. После заполнения системы сравнивают нулевое показание и реакцию на контрольное изменение, затем сопоставляют результат с показанием эталонного средства.
Из-за чего передатчик давления уходит от нуля?
Причиной может быть утечка, остаточное давление в импульсной линии, температура, загрязнение мембраны, неправильная опорная сторона или уход самого датчика. Сначала изолируют измерительный канал по безопасной процедуре и проверяют отсутствие давления там, где ожидается ноль. Затем осматривают соединения, калибруют прибор и сравнивают его с контрольным средством в одинаковых условиях.
Как сопоставить стоимость разных передатчиков давления?
Сравнивают не только цену корпуса, но и монтаж, импульсные линии, запорные устройства, калибровку, доступ для обслуживания и последствия потери сигнала. Для горячей или загрязнённой среды учитывают материалы и очистку. Дорогое исполнение может упростить обслуживание, а дешёвое — потребовать частой проверки. Смету связывают с паспортом и реальной схемой точки отбора.
Какой тип выбрать для пара и открытого резервуара?
Для пара сначала уточняют опорную точку, температуру, конденсацию и материал импульсной части; часто важны защита мембраны и устойчивость монтажа. В открытом резервуаре давление связано с атмосферой, поэтому проверяют гидростатическую схему, плотность жидкости и высоту точки отбора. В каждом случае выбор подтверждают паспортом, монтажной схемой и контрольным измерением.
