Мембрана и капилляр применяются для разделения агрессивных и вязких сред, обеспечивая герметичность и защиту измерительного прибора, но вносят задержку и дополнительную погрешность. Не превышайте максимальное давление мембраны, иначе произойдет разрыв и утечка среды. Избегайте резких перепадов температур, это может повредить мембрану или вызвать утечку жидкости. Давление 2 бар, погрешность 2%.
данные обновлены 2026-10-21 ·
1. Как подобрать Разделительная мембрана и капилляр: когда они нужны: суть
Разделительная мембрана отделяет чувствительный элемент измерительного прибора от рабочей среды. Давление передаётся через заполняющую жидкость и капилляр, поэтому прибор не соприкасается напрямую с агрессивной, вязкой или загрязнённой средой. Такое решение сохраняет герметичный измерительный канал и позволяет вынести прибор в более удобную для обслуживания точку.
Подбор начинают с совместимости мембраны и заполняющей системы со средой, температурой и рабочим давлением. Капилляр даёт свободу размещения, но увеличивает объём измерительного канала и замедляет реакцию на изменение давления. При оценке схемы учитывают способ присоединения, возможность промывки и доступ к местам проверки нулевого показания.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Измерение расхода».
2. Калькулятор подбора
В расчётном блоке отдельно рассматривают рабочее давление, температуру среды, длину капилляра и допустимую погрешность. Давление задаёт нагрузку на мембрану, температура влияет на свойства заполняющей жидкости и материалы уплотнений, а длина капилляра связана с задержкой и удобством монтажа. Эти поля нельзя трактовать независимо от конструкции прибора.
Результат расчёта используют как предварительную проверку согласованности исходных данных. Перед монтажом сверяют диапазон измерительного прибора, материал мембраны, тип присоединения и условия заполнения системы. Если среда меняет вязкость при охлаждении или нагреве, дополнительно проверяют, не появится ли устойчивое смещение показаний после остановки процесса.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.

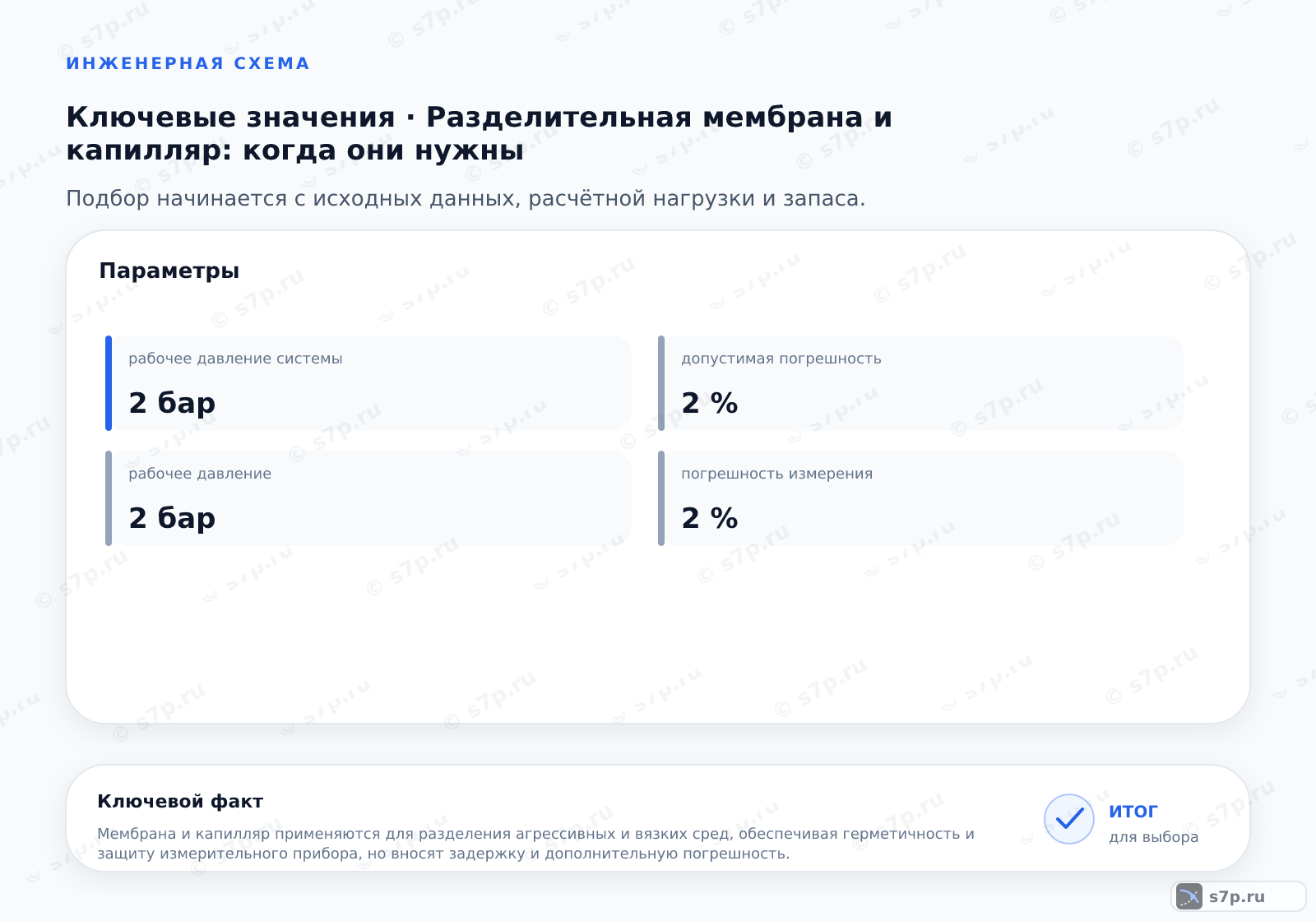

3. Исходные данные для расчёта
Таблица исходных данных нужна для того, чтобы связать расчёт с реальной точкой установки. Рабочее давление сопоставляют с допустимой нагрузкой мембраны, температуру — с материалами разделителя и заполняющей жидкости, длину капилляра — с трассой монтажа. Погрешность рассматривают вместе с характеристиками самого измерительного прибора, а не как отдельную поправку.
Перед передачей данных в проект проверяют происхождение каждой строки и единообразие единиц. Нужно уточнить, относится ли давление к нормальному режиму или к возможному переходному процессу, а температуру — к устойчивой среде или к краткому воздействию. Несогласованность в этих вводных приводит к неверному выбору мембраны даже при аккуратном заполнении формы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление системы | 2 бар | бар | инженерная практика |
| Температура теплоносителя | 95 °C | °C | инженерная практика |
| Длина капилляра | 3 м | м | инженерная практика |
| Допустимая погрешность | 2 % | % | ГОСТ 8.051-2013 |
4. Диаграмма зависимости
Диаграмма зависимости помогает увидеть, как изменение давления и заданной погрешности отражается на расчётном результате. Её используют для проверки направления изменения, а не для замены паспортных характеристик. При движении по графику смотрят, сохраняется ли точка в допустимом диапазоне мембраны и измерительного преобразователя.
Если расчётная зависимость выглядит неожиданно, сначала проверяют единицы и исходные значения, затем формулу и связь с выбранным прибором. Длина капилляра при этом оценивается как монтажный и динамический фактор: она не должна скрывать задержку передачи давления или создавать неудобную трассу с риском вибрации и повреждения.
5. Типичные ошибки подбора
Проверяйте герметичность соединений капилляра регулярно, так как вибрация может привести к разгерметизации. Следы рабочей среды, падение показаний и медленный уход нуля требуют остановки измерительного канала и поиска места утечки, а не простой перенастройки прибора.
К ошибкам также относятся превышение допустимой нагрузки мембраны, резкое температурное воздействие, неправильный заполняющий состав и перегиб капилляра. Перед вводом в работу осматривают мембрану, соединения и опоры трассы, после чего сопоставляют показания с контрольным измерением. При загрязнении разделителя очищают его способом, совместимым с материалом и рабочей средой.
Частые вопросы
В каких случаях прибору нужна разделительная мембрана?
Мембрану ставят, когда прямой контакт измерительного элемента со средой может нарушить герметичность, загрязнить канал или повредить материалы прибора. Это относится к агрессивным, вязким, загрязнённым и неудобным для прямого подключения средам. Перед выбором проверяют совместимость мембраны, заполняющей жидкости и уплотнений с фактическим процессом, а также возможность промывки и контроля нуля.
Как согласовать капилляр с местом установки датчика?
Капилляр выбирают по требуемому расположению прибора, допустимой задержке передачи давления и условиям трассы. Его прокладывают без перегибов, натяжения и контакта с источниками вибрации, оставляя доступ к соединениям. Длину сопоставляют с паспортом разделительной системы: слишком длинная трасса усложняет заполнение и увеличивает динамическое запаздывание, а слишком короткая может сделать обслуживание неудобным.
Почему после прогрева показания разделителя уходят?
Уход показаний может быть связан с температурным воздействием на мембрану, заполняющую жидкость или соединения. Сначала сравнивают температуру процесса с допустимыми условиями прибора, затем осматривают герметичность и проверяют нулевое показание после стабилизации среды. Если ноль не возвращается, ищут утечку, повреждение мембраны или неподходящий заполняющий состав, а не исправляют результат простым изменением настройки.
Что делать при подозрении на утечку в капилляре?
Измерительный канал выводят из работы по принятому безопасному порядку и осматривают мембрану, резьбовые соединения, сварные участки и трассу капилляра. Следы среды, падение показаний или пузырьки в системе считают признаком нарушения герметичности. После устранения причины проверяют заполнение, нулевое показание и реакцию на контрольное давление. Повторное включение без такой проверки оставляет риск неверного измерения.
Можно ли универсальным разделителем измерять вязкую и агрессивную среду?
Нет универсального решения: вязкость влияет на отклик и возможность очистки, а агрессивность — на стойкость мембраны, корпуса, уплотнений и заполняющей жидкости. Если свойства среды меняются при температуре, это учитывают в рабочем режиме, а не только при запуске. Материалы и присоединение сверяют с паспортом прибора и данными процесса, включая способ промывки разделителя.
Чем предварительный расчёт отличается от проверки по паспорту?
Расчёт помогает связать заданное давление, температуру, капилляр и допустимую погрешность в общей схеме. Он показывает согласованность исходных данных, но не заменяет проверку диапазона прибора, материалов, герметичности и условий монтажа. Перед применением результат сопоставляют с паспортом мембранной системы и с проектными требованиями, особенно если среда агрессивная или измерительный канал удалён от точки отбора.
