Импульсные линии давления передают давление от точки отбора к измерительному прибору, поэтому схема и уклон определяют достоверность показаний. Сифоны, конденсационные баки и крепления поддерживают трассу с уклоном 1:10, а герметичные соединения сохраняют передачу давления; воздух, конденсат, провисание и засорение могут изменить сигнал независимо от исправности датчика.
данные обновлены 2026-10-21 ·
1. Коротко: Импульсные линии давления: схема, уклон и типовые ошибки за несколько шагов

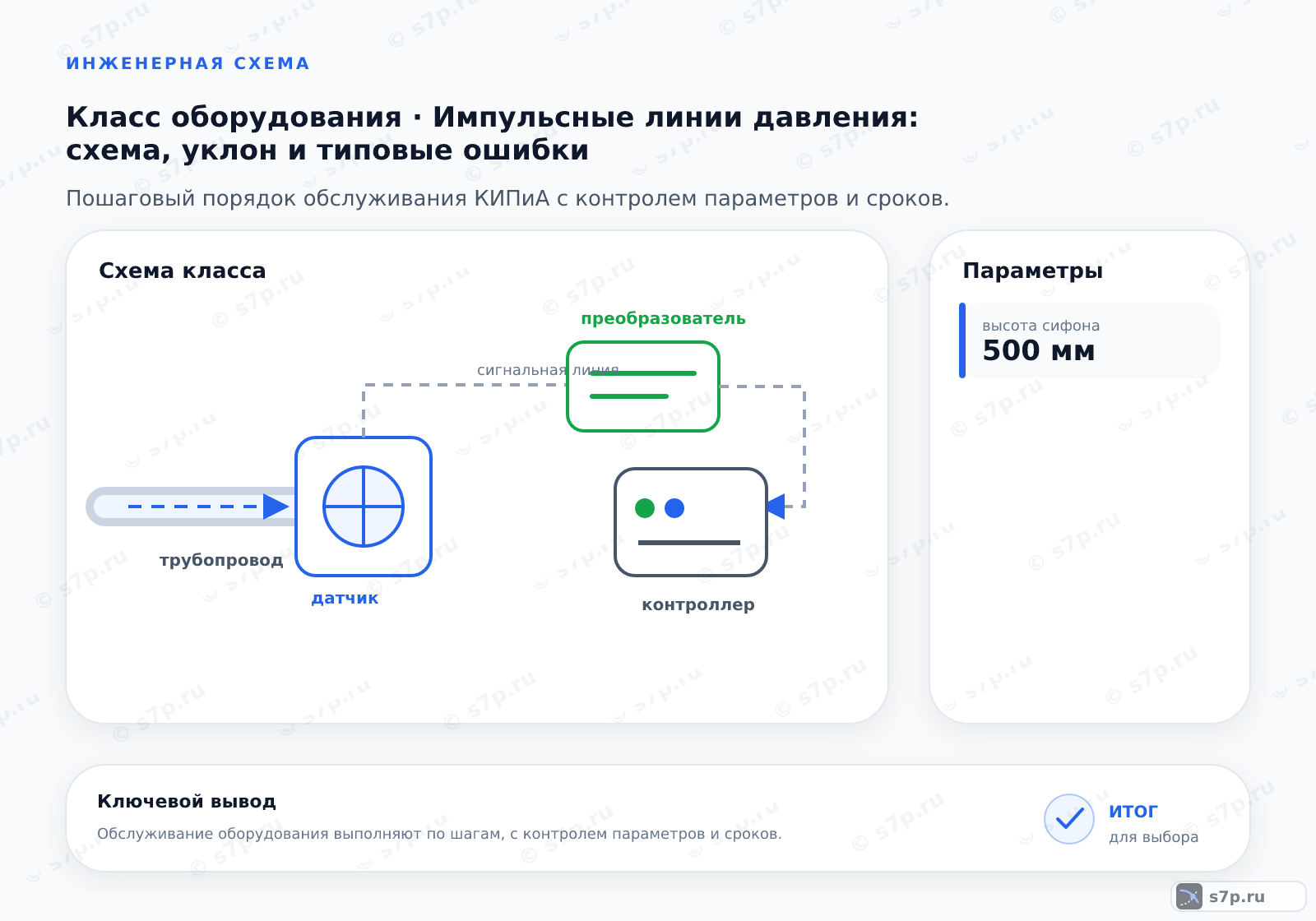

Импульсная линия передаёт давление от точки отбора к измерительному прибору, поэтому её внутреннее состояние влияет на показание не меньше самого датчика. Сифон или конденсационный бак отделяет чувствительный элемент от нежелательной фазы среды и помогает удержать рабочий режим.
Трассу выбирают по свойствам среды, направлению движения и месту установки прибора. Провисание, воздушная пробка, конденсат и негерметичное соединение меняют передаваемое давление, из-за чего расходомер или преобразователь показывает не состояние процесса, а состояние линии.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Измерение расхода».
2. Пошаговый порядок

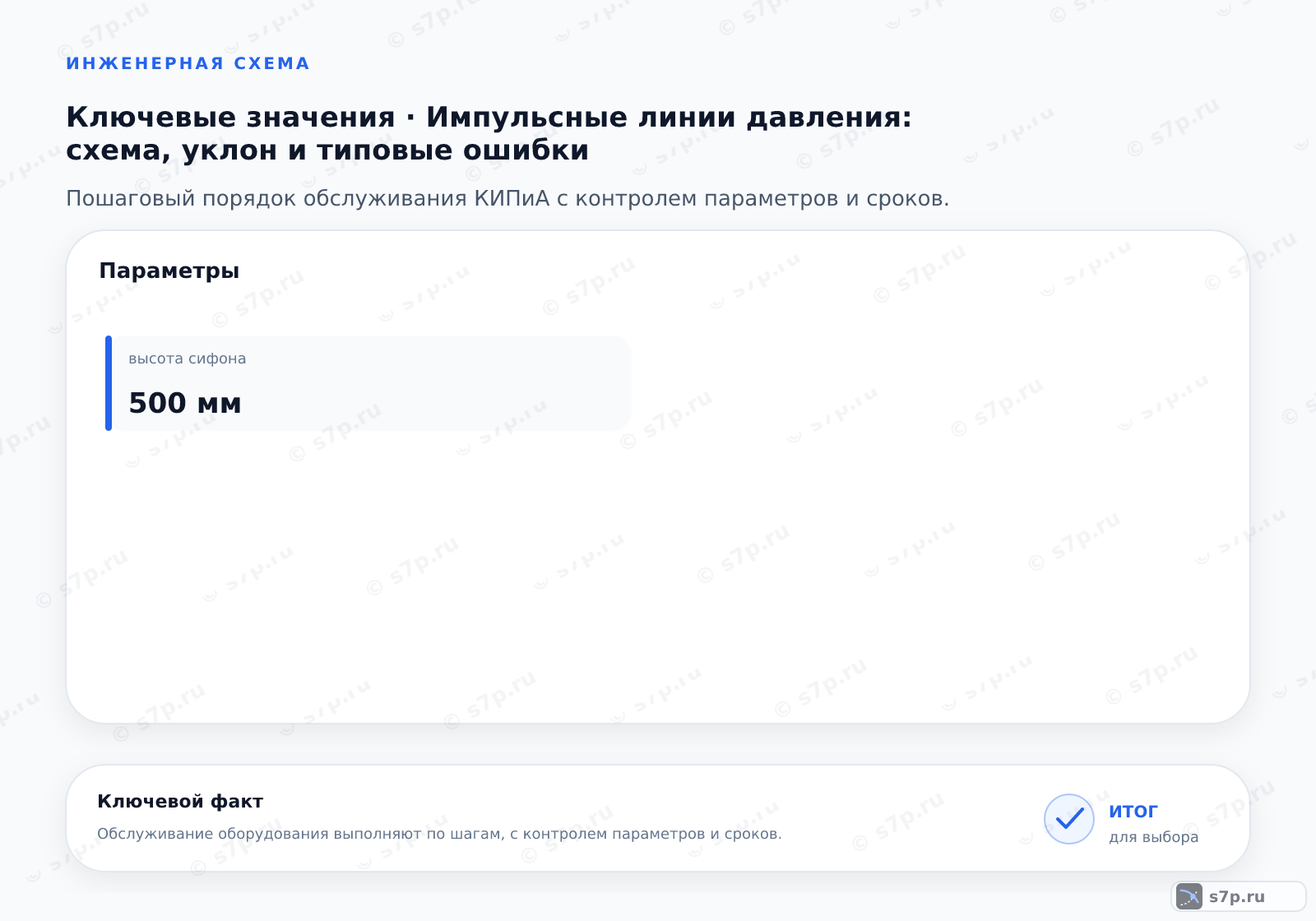

Перед прокладкой сверяют маркировку труб с проектом, размещают сифоны и конденсационные баки, затем задают уклон 1:10. Крепление через 1.5 м удерживает трассу от провисания и не передаёт лишнее усилие на вентиль или присоединение датчика.
После соединения линию заполняют рабочей средой, удаляют воздух и выполняют гидравлическое испытание. Запорные устройства открывают плавно, потому что резкий перепад под давлением способен сместить загрязнение и вызвать скачок показаний.

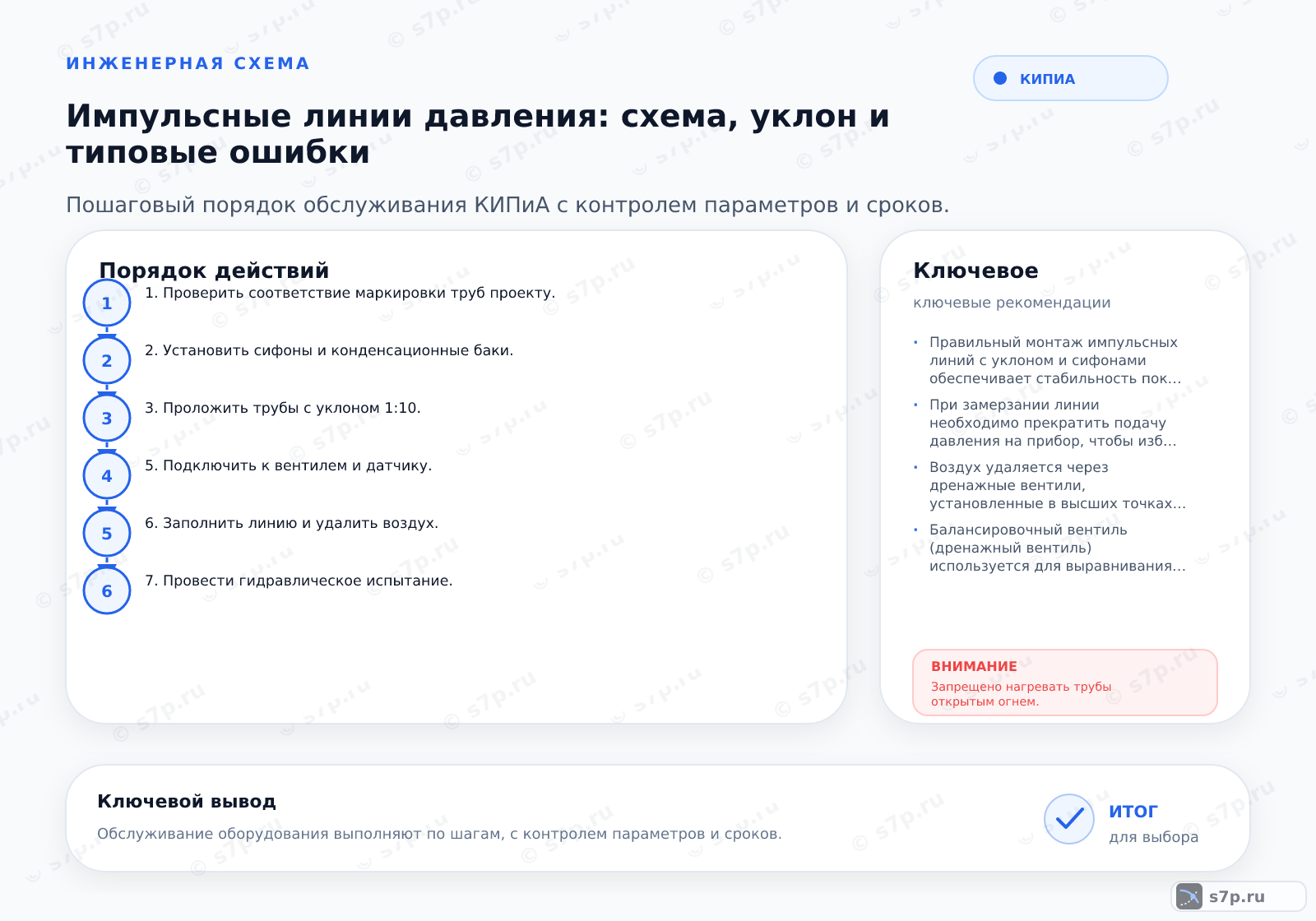

- Шаг 1Проверить соответствие маркировки труб проекту.
- Шаг 2Установить сифоны и конденсационные баки.
- Шаг 3Проложить трубы с уклоном 1:10.
- Шаг 4Закрепить трубы хомутами через 1.5 м.
- Шаг 5Подключить к вентилем и датчику.
- Шаг 6Заполнить линию и удалить воздух.
- Шаг 7Провести гидравлическое испытание.
3. Симптом -> причина -> решение
Плавающее показание связывают с воздухом, конденсатом, частичным засором или утечкой. Сначала осматривают соединения и положение трассы, затем сравнивают состояние обеих линий и удаляют скопившуюся среду по принятой схеме обслуживания.
Если сигнал остаётся смещённым, проверяют направление уклона, проходимость отборов и работу вентилей. Замена настройки датчика без осмотра труб скрывает причину, поэтому исправность измерительного прибора подтверждают только после проверки передачи давления.
4. Сроки и периодичность
В таблице задан период проверки 6 мес, гидроиспытание 1 год, калибровка датчика 12 мес и замена уплотнений 3 год. Эти интервалы связывают осмотр трассы, испытание герметичности и контроль самого измерительного прибора в одном графике.
При обслуживании оценивают крепления, уклон, состояние сифонов, проходимость и следы коррозии. Фактический график сверяют с инструкцией по эксплуатации, паспортом прибора и условиями среды, потому что загрязнение может потребовать внеплановой проверки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Период проверки | 6 мес | мес | график ТО; инструкция по эксплуатации |
| Гидроиспытание | 1 год | год | РД 34.20.213; инструкция по эксплуатации |
| Калибровка датчика | 12 мес | мес | график ТО; паспорт прибора |
| Замена уплотнений | 3 год | год | инженерная практика; паспорт прибора |
5. Предупреждения и чего не делать
Провисание труб более 100 мм создаёт участок, где задерживаются воздух или конденсат, поэтому трассу закрепляют и сохраняют проектный уклон. Пластиковые трубы для пара не применяют: материал не соответствует описанному режиму линии.
Трубы нельзя нагревать открытым огнём, а вентили под давлением открывают постепенно. Перед разборкой изолируют участок и убеждаются, что в нём нет опасного давления или горячей среды.
Частые вопросы
Зачем импульсной линии задают уклон?
Уклон направляет жидкость или конденсат к предусмотренной точке и не даёт среде собираться в случайном провисании. В таблице для этой схемы указан уклон 1:10; его сохраняют по всей трассе и проверяют после закрепления. Если направление выбрано неверно, воздушная пробка или скопившийся конденсат меняют передачу давления и вызывают нестабильное показание.
Когда в линии нужны сифон и конденсационный бак?
Сифон или бак ставят, когда нужно отделить измерительный прибор от конденсата либо от нежелательной фазы среды. Их положение связывают с точкой отбора, направлением уклона и рабочим состоянием труб. Пропуск такого элемента может привести к попаданию среды в чувствительную часть, а случайная установка затруднит удаление накопившейся жидкости при обслуживании.
Как понять, что показание искажает сама линия?
Проверяют скачки сигнала, разницу между линиями, следы утечки, наличие воздуха или конденсата, а также состояние вентилей. Затем осматривают уклон и проходимость отборов. Если после удаления скопившейся среды показание возвращается, причина находилась в передаче давления. Настройку датчика меняют только после такой проверки, иначе она маскирует засор или негерметичность.
Можно ли использовать пластиковую трубу для пара?
В исходных предупреждениях пластиковые трубы для пара запрещены. Для такого участка материал выбирают по рабочей среде, температуре, давлению и требованиям паспорта, а не только по удобству монтажа. Если материал линии не подтверждён, работу останавливают до сверки проекта и документации. Нагрев открытым огнём также исключают при любых операциях с трубой.
Какой график обслуживания применяют к импульсной линии?
В таблице указаны проверка через 6 мес, гидроиспытание через 1 год, калибровка датчика через 12 мес и замена уплотнений через 3 год. При каждом осмотре оценивают крепления, уклон, сифоны, соединения и следы коррозии. Интервалы сверяют с инструкцией и фактическим загрязнением, поскольку состояние среды может потребовать дополнительной проверки.
Что сделать перед открытием вентиля под давлением?
Сначала определяют, какой участок подключён к вентилю, и убеждаются, что его состояние соответствует рабочей схеме. Открытие выполняют плавно, наблюдая за показанием и соединениями. Резкое движение может вызвать скачок давления, переместить загрязнение или повредить слабое уплотнение. Если требуется разборка, участок предварительно изолируют и снимают давление безопасным способом.
