Ex-маркировка приборов КИПиА расшифровывает степень взрывозащиты, группу газов, температурный класс и уровень защиты, позволяя инженеру подобрать оборудование, безопасное для конкретной взрывоопасной зоны. Правильный выбор температурного класса предотвращает воспламенение газа. Определите тип взрывоопасной среды: газ, пар, туман или пыль.
данные обновлены 2026-10-21 ·
1. Что такое ex-маркировка приборов кИПиА
Ex-маркировка описывает, для какой взрывоопасной среды и зоны предназначено оборудование, каким способом ограничено воспламенение и какие условия должны быть соблюдены при подключении. В обозначении сопоставляют вид среды, группу, температурный класс, способ защиты и уровень защиты оборудования. Отдельный символ нельзя читать изолированно от сертификата и паспорта.
Подбор начинают с фактического состава среды: газ, пар, туман или пыль требуют разных ограничений. Затем сверяют классификацию зоны, температуру воспламенения, электрические параметры цепи и монтажные условия. Маркировка на корпусе должна совпадать с документацией и задачей участка; внешнее сходство прибора не подтверждает пригодность.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Бренды и сравнение серий».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Устройство и принцип работы
Взрывозащита может быть связана с прочной оболочкой, ограничением энергии искробезопасной цепи, продувкой корпуса или защитой от проникновения пыли. Каждый способ меняет конструкцию, допустимое подключение и порядок обслуживания. Барьер искробезопасности ограничивает энергию цепи, но не делает обычный прибор пригодным для опасной зоны без проверки всей системы.
При эксплуатации контролируют корпус, кабельные вводы, заземление, разделение цепей и состояние защитных элементов. Любое вмешательство сопоставляют с документацией на конкретное исполнение. Изменение схемы, замена ввода или снятие крышки без установленного порядка могут нарушить способ защиты даже при сохранённой внешней маркировке.
- Шаг 1Определите тип взрывоопасной среды: газ, пар, туман или пыль.
- Шаг 2Установите классификационную зону по ПУЭ или действующим стандартам серии ГОСТ 31610.
- Шаг 3Выберите группу взрывоопасной смеси (IIA, IIB, IIC или IIIA, IIIB, IIIC).
- Шаг 4Определите температурный класс T1–T6 по температуре воспламенения среды.
- Шаг 5Выберите метод взрывозащиты (d, e, i, p, m, o, q, s, n).
- Шаг 6Проверьте уровень защиты оборудования (Ex ia/ib/ic или Ex tb).
3. Ключевые параметры
К параметрам относятся максимальная температура поверхности, ток искрового воспламенения, допустимые индуктивность и ёмкость цепи. Вместе с ними проверяют группу среды, температурный класс, уровень защиты и соответствие кабельных вводов. Электрические пределы относятся к конкретной искробезопасной цепи, поэтому их нельзя заменять общими значениями источника питания.
Температурный класс сопоставляют с температурой воспламенения среды и фактическим нагревом оборудования. Для пылевой зоны отдельно проверяют защиту оболочки и накопление слоя пыли. Перед монтажом сверяют маркировку, сертификат, схему барьера и параметры подключаемого прибора; отсутствие одного элемента в цепочке делает подбор неполным.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальная температура поверхности | 135 °C | °C | ГОСТ Р МЭК 60079-14 |
| Минимальный ток искрового воспламенения | 0.02 мА | мА | ГОСТ Р МЭК 60079-20.1 |
| Допустимая индуктивность цепи | 0.5 мГн | мГн | ГОСТ Р МЭК 60079-11 |
| Допустимая емкость цепи | 5 нФ | нФ | ГОСТ Р МЭК 60079-11 |

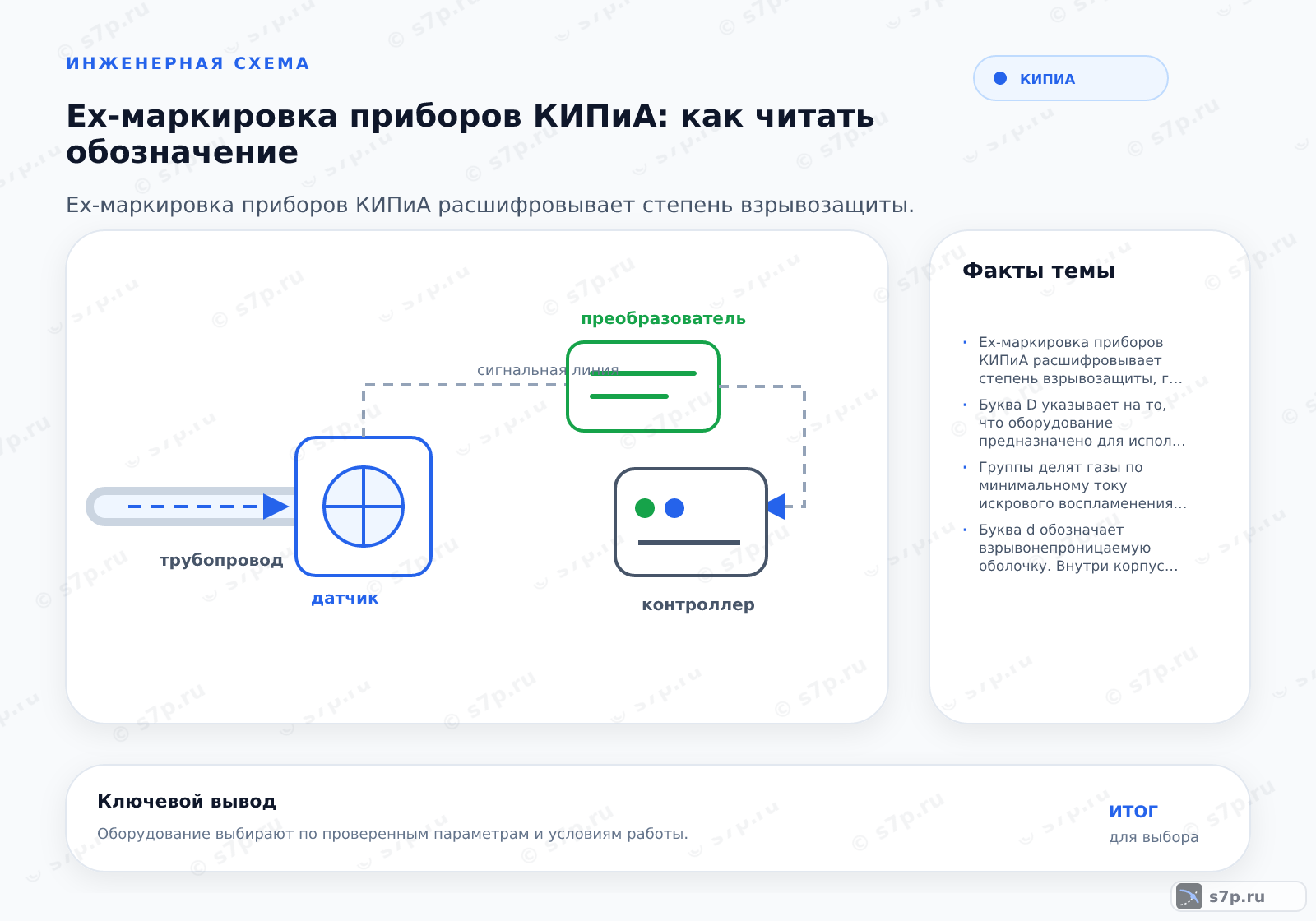

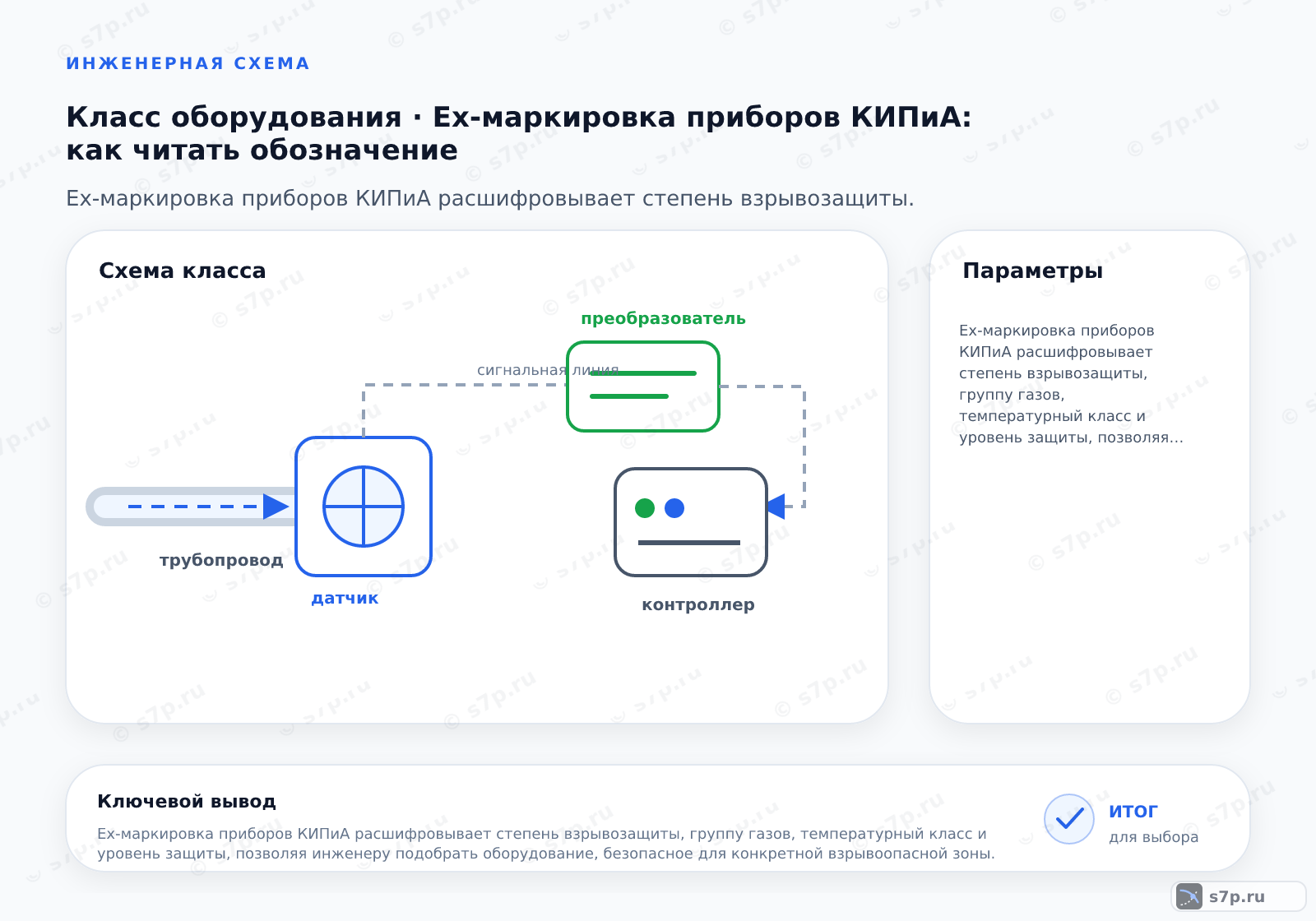

4. Схема работы
Схема подбора начинается с определения среды и зоны, после чего выбирают группу, температурный класс и способ защиты. Затем проверяют уровень защиты оборудования, барьер или другой связанный элемент и электрические параметры цепи. Все звенья должны образовывать совместимую систему, а не набор приборов с похожими обозначениями.
При проверке монтажной схемы проходят от полевого прибора к шкафу: осматривают оболочку, вводы, кабель, барьер, заземление и разделение искробезопасных цепей. После монтажа сверяют фактические соединения с паспортом. Несовпадение маркировки или отсутствие требуемого барьера устраняют до включения, а не компенсируют настройкой контроллера.
5. Виды и разновидности
Взрывонепроницаемая оболочка сдерживает внутренний взрыв и ограничивает передачу пламени наружу. Искробезопасная цепь уменьшает энергию до уровня, при котором искра не должна воспламенить среду при заданных условиях. Защита повышением давления использует продувку чистым газом, а пыленепроницаемая оболочка препятствует опасному проникновению пыли.
Эти исполнения нельзя сравнивать как взаимозаменяемые варианты. Они требуют разных вводов, кабелей, процедур вскрытия, контроля уплотнений и обслуживания. Выбор ведут по зоне и среде, затем подтверждают паспортом, сертификатом и фактической схемой подключения. При изменении процесса проверяют маркировку заново.
| Значение | Источник |
|---|---|
| Взрывонепроницаемая оболочка (d): корпус выдерживает внутренний взрыв. | ГОСТ Р МЭК 60079-1 |
| Искробезопасная цепь (i): энергия ограничена электроникой. | ГОСТ Р МЭК 60079-11 |
| Защита повышением давления (p): продувка чистым газом. | ГОСТ Р МЭК 60079-2 |
| Пыленепроницаемая оболочка (t): защита от слоя пыли. | ГОСТ Р МЭК 60079-31 |
6. На что влияет и зачем нужно
Маркировка связывает свойства прибора с условиями конкретной зоны и помогает не допустить несовместимое подключение. Барьер искробезопасности ограничивает энергию цепи, а соответствующий температурный класс не допускает нагрева поверхности выше допустимого для среды. Эти меры работают только при сохранении схемы и целостности оболочки.
При приёмке сверяют надпись на корпусе, паспорт, сертификат, кабельные вводы и подключённые цепи. В журнале фиксируют исполнение и изменения схемы, чтобы последующее обслуживание не нарушило защиту. Если среда, зона или температура процесса изменились, пригодность существующего прибора подтверждают повторной проверкой.
7. Частые ошибки и на что смотреть
Нельзя использовать прибор при температуре и в зоне, которые не соответствуют его маркировке. Не сверлят и не изменяют взрывозащищённую оболочку, не заменяют штатные вводы неподходящими деталями и не подключают к барьеру цепи без подтверждённой искробезопасности. Повреждённая оболочка или уплотнение требуют вывода оборудования из работы по процедуре объекта.
При поиске неисправности сначала проверяют целостность корпуса, крышек, вводов, кабеля и заземления, затем параметры цепи и документацию. Снятие защитного элемента или временное обходное подключение меняет условия сертифицированной схемы. После ремонта контролируют маркировку, соответствие компонентов и возможность безопасного возврата в эксплуатацию.
Частые вопросы
Какие сведения нужно сопоставить с Ex-маркировкой прибора?
Уточняют тип взрывоопасной среды, классификацию зоны, группу смеси, температурный класс, способ защиты и уровень защиты оборудования. Для искробезопасной цепи дополнительно проверяют ток, допустимые индуктивность и ёмкость, барьер и подключаемую нагрузку. Маркировку сверяют с паспортом и сертификатом, потому что отдельный символ не описывает пригодность всей монтажной схемы.
Чем взрывонепроницаемая оболочка отличается от искробезопасной цепи?
Взрывонепроницаемая оболочка рассчитана на локализацию внутреннего взрыва и ограничение выхода пламени через соединения. Искробезопасная цепь ограничивает электрическую энергию, чтобы искра при заданных условиях не воспламенила среду. У этих способов разные корпуса, вводы, барьеры и процедуры обслуживания. Их нельзя считать взаимозаменяемыми без проверки зоны, сертификата и схемы подключения.
Как выбрать температурный класс для газовой среды?
Сначала уточняют температуру воспламенения среды и фактический нагрев поверхности прибора в рабочем режиме и при неисправностях, предусмотренных документацией. Затем выбирают температурный класс, который допускает эксплуатацию при этих условиях, и сверяют его с маркировкой. Нельзя ориентироваться только на температуру окружающего воздуха: нагрев корпуса, цепей и процесса проверяют по паспорту.
Когда нужен барьер искробезопасности?
Барьер рассматривают, когда полевой прибор подключён к искробезопасной цепи и требуется ограничить энергию, способную вызвать воспламенение. Проверяют совместимость барьера, прибора, кабеля и заземления по электрическим параметрам цепи. Сам барьер не исправляет несоответствие маркировки и не заменяет выбор прибора для нужной зоны. Схему подтверждают документацией до включения.
Какие ошибки чаще всего нарушают взрывозащиту при монтаже?
Нарушение возникает при установке неподходящего кабельного ввода, повреждении уплотнения, изменении корпуса, смешении искробезопасных и обычных цепей или подключении прибора вне его зоны и температурного класса. Отдельно проверяют заземление и целостность оболочки. Внешне работающий сигнал не доказывает сохранение защиты, поэтому соединения сопоставляют с сертификатом и паспортом.
Что проверить перед возвратом Ex-прибора после ремонта?
Проверяют целостность оболочки, крышек, резьб и кабельных вводов, отсутствие нештатных отверстий, соответствие компонентов и состояние заземления. Затем сверяют маркировку, сертификат и фактическую схему подключения, включая барьер и параметры цепей. Ремонт считают завершённым только после подтверждения способа защиты; временное обходное подключение не оставляют в рабочем контуре.
