Диагностика КИПиА требует последовательного исключения причин: от проверки целостности цепи и питания до анализа показаний датчиков и настройки исполнительных механизмов. Не работайте под напряжением без изолирующих перчаток.
данные обновлены 2026-10-21 ·
1. Как идти от симптома к причине в цепи КИПиА

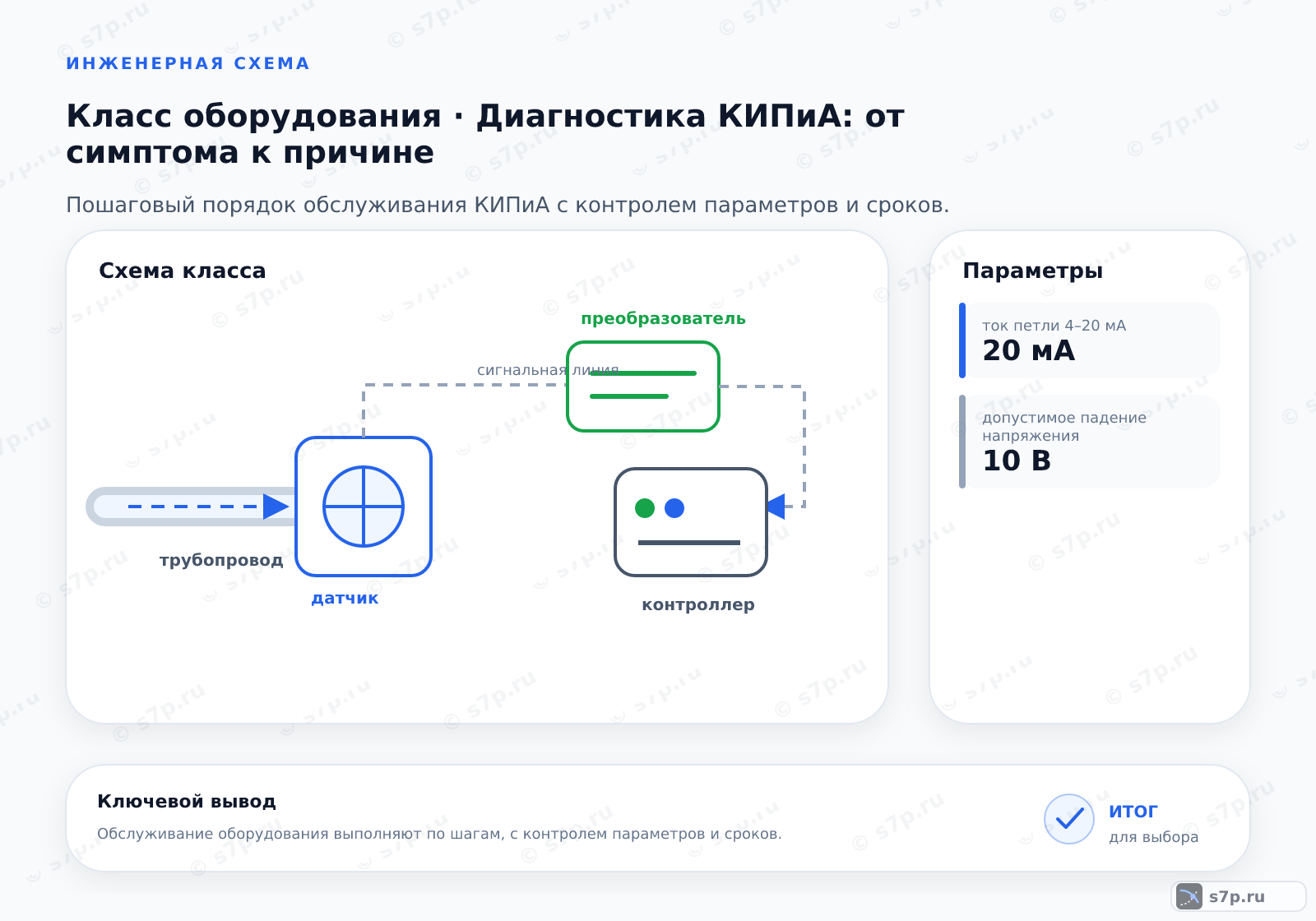

Диагностика КИПиА начинается с описания симптома: пропал сигнал, показание застыло, исполнительный механизм не реагирует или значение расходится с контрольным прибором. Причину ищут по цепи от среды и датчика к питанию, кабелю, контроллеру и механике, сохраняя результат каждой проверки.
Нельзя сразу менять уставку или датчик, если не проверены питание и соединения. Один и тот же симптом возникает при обрыве линии, неверной полярности, утечке в импульсной части и заклинивании механизма. Последовательное исключение причин сокращает число повторных пусков и случайных замен.
Текущая страница в тематической подборке.
Смежная тема кластера «Эксплуатация и диагностика».
Смежная тема кластера «Эксплуатация и диагностика».
Смежная тема кластера «Эксплуатация и диагностика».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».

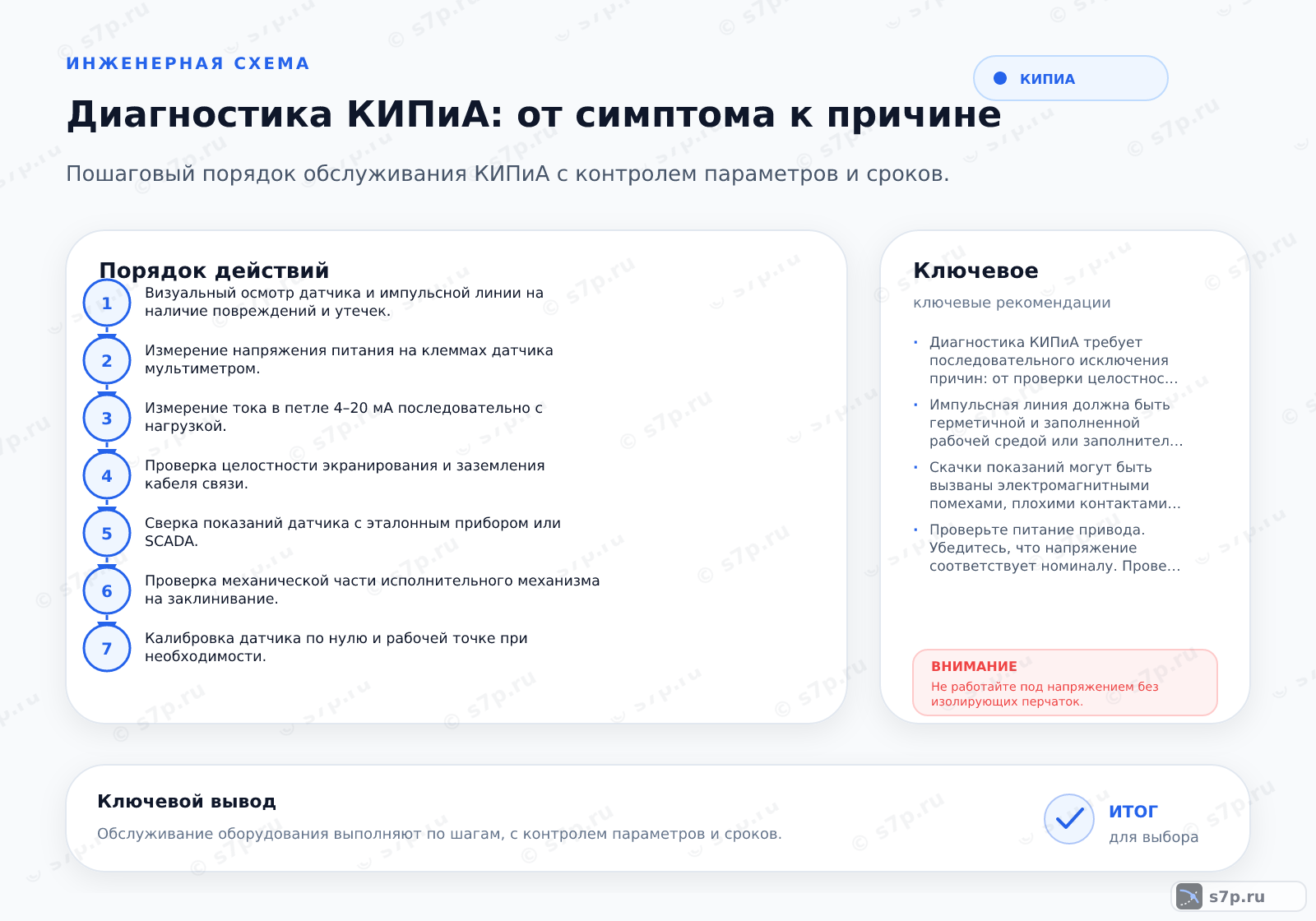

2. Пошаговый порядок
Проверку ведут от безопасного осмотра к измерениям: состояние датчика и импульсной линии, питание, ток в петле, экран и заземление, затем сравнение показаний и осмотр исполнительной части. Работы под напряжением выполняют только по принятой процедуре и с подходящими средствами защиты.
Каждый результат фиксируют до перехода к следующему участку. Если питание отсутствует, анализ сигнала не имеет смысла; если сигнал исправен, проверяют вход контроллера и логику; если команда доходит до механизма, ищут заклинивание или неверное положение. После ремонта повторяют измерение по той же цепи.
- Шаг 1Визуальный осмотр датчика и импульсной линии на наличие повреждений и утечек.
- Шаг 2Измерение напряжения питания на клеммах датчика мультиметром.
- Шаг 3Измерение тока в петле 4–20 мА последовательно с нагрузкой.
- Шаг 4Проверка целостности экранирования и заземления кабеля связи.
- Шаг 5Сверка показаний датчика с эталонным прибором или SCADA.
- Шаг 6Проверка механической части исполнительного механизма на заклинивание.
- Шаг 7Калибровка датчика по нулю и рабочей точке при необходимости.
3. Симптом -> причина -> решение
Отсутствие тока в петле проверяют вместе с питанием, кабелем и нагрузкой; неверное значение при исправной цепи связывают с калибровкой, диапазоном или чувствительным элементом. Колебание показаний требует проверки импульсной линии, контактов и помех. Механизм, который получает команду и не движется, проверяют на заклинивание.
Решение выбирают после подтверждения причины: восстанавливают соединение, устраняют утечку, исправляют заземление, калибруют датчик или ремонтируют исполнительную часть. Простая замена прибора без контрольного измерения оставляет риск повторения отказа и не показывает, где возникло нарушение.
4. Сроки и периодичность
В исходной спецификации указаны период калибровки датчиков 1 год, проверка импульсных линий 6 мес и осмотр исполнительных механизмов 12 мес. Эти интервалы относятся к инженерной практике и указанным источникам; их сопоставляют с паспортом приборов, условиями среды и регламентом объекта.
Периодичность не отменяет внеплановую проверку после ремонта, скачка давления, изменения схемы или появления симптома. Результат осмотра записывают вместе с показаниями и состоянием соединений. Если среда загрязняет импульсную линию или механизм работает с вибрацией, график пересматривают по фактическим отказам и требованиям оборудования.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Период калибровки датчиков (год) | 1 год | год | инженерная практика; ГОСТ Р 8.736-2017 |
| Проверка импульсных линий | 6 мес | мес | инженерная практика |
| Осмотр исполнительных механизмов | 12 мес | мес | инженерная практика |
| Период калибровки датчиков (год) | 1 год | год | инженерная практика; ПУЭ |
5. Предупреждения и чего не делать
В петле 4–20 мА не допускают короткого замыкания и случайного подключения измерительного прибора. Давление на датчике удерживают в пределах паспорта, а перед разборкой импульсной линии изолируют участок и сбрасывают воздействие среды по процедуре объекта.
Не подменяют проверку цепи многократным сбросом ошибки и не работают под напряжением без предусмотренной защиты. После вмешательства проверяют ток, показание датчика, реакцию контроллера и движение исполнительного механизма. Только согласованный результат всей цепи подтверждает восстановление работы.
Частые вопросы
Что проверить первым, если исчез сигнал 4–20 мА?
Начинают с безопасного осмотра и измерения питания на клеммах датчика, затем проверяют целостность кабеля, полярность, экран, заземление и нагрузку петли. Если питание и проводка исправны, сравнивают ток с контрольным прибором и проверяют вход контроллера. Неисправность датчика подтверждают только после исключения разрыва линии, короткого замыкания и ошибки подключения.
Как отличить неисправность датчика от обрыва кабеля?
Сравнивают питание и фактический ток на стороне датчика и на стороне контроллера. Если сигнал есть у прибора, но исчезает на входе, проверяют кабель, клеммы, экран и заземление. Если питание присутствует, цепь цела, а показание не меняется при изменении давления или температуры, осматривают чувствительный элемент и сверяют его с эталонным прибором.
Как проверить контур после замены прибора?
После монтажа осматривают присоединение и импульсную линию, измеряют питание, проверяют ток в петле 4–20 мА и состояние экрана. Затем сравнивают показание с эталонным прибором или SCADA, проверяют вход контроллера и реакцию исполнительного механизма. Результаты записывают до изменения уставок. Если сигнал исправен, но действие отсутствует, ищут причину в логике или механике.
Как согласовать регламент для датчика и импульсной линии?
В исходной спецификации период калибровки датчиков указан 1 год, проверка импульсных линий — 6 мес, а осмотр исполнительных механизмов — 12 мес. Эти интервалы сопоставляют с паспортами, условиями среды и регламентом объекта. Внеплановую проверку выполняют после ремонта, утечки, изменения схемы или появления симптома, не дожидаясь календарной даты.
Зачем сравнивать показания с эталонным прибором или SCADA?
Так отделяют ошибку первичного датчика от ошибки передачи или отображения. Эталонный прибор показывает состояние процесса в точке проверки, а SCADA помогает увидеть, дошёл ли сигнал до системы управления. Если значения расходятся, измеряют ток, проверяют масштабирование входа, кабель и калибровку. Одной индикации на экране недостаточно для вывода о неисправности.
Как безопасно проверять токовую петлю?
Петлю проверяют по схеме объекта, с подходящим измерительным прибором и исключением короткого замыкания. Перед вскрытием импульсной части изолируют участок и сбрасывают давление, а электрические работы выполняют по процедуре защиты от напряжения. После измерения восстанавливают соединение, проверяют показание, реакцию контроллера и отсутствие утечек.
