Обслуживание арматуры требует регулярного визуального контроля целостности корпуса и уплотнений, проверки плавности хода штока и герметичности сальников, а также периодического функционального испытания на герметичность затвора при рабочем давлении. Не применяйте чрезмерное усилие при вращении маховика во избежание поломки штока. Работы под давлением требуют соблюдения мер безопасности и использования СИЗ.
данные обновлены 2026-10-21 ·
1. Коротко: Обслуживание арматуры: осмотр, ход и проверка уплотнений за несколько шагов
Обслуживание арматуры начинается с визуального осмотра корпуса, соединений и уплотнений. Ищут трещины, коррозию, следы среды и изменение положения крепежа. Затем проверяют плавность хода штока и маховика без рывков и чрезмерного усилия. Результат сопоставляют с паспортом и предыдущей записью, если она доступна.
Проверка не ограничивается подтяжкой сальника. При обнаружении течи определяют её место, состояние прокладки, штока и фланцев. Для испытания затвора учитывают рабочее давление и безопасное состояние участка. Нельзя скрывать неисправность смазкой или усилием, если причина связана с коррозией, перекосом или повреждением детали.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».

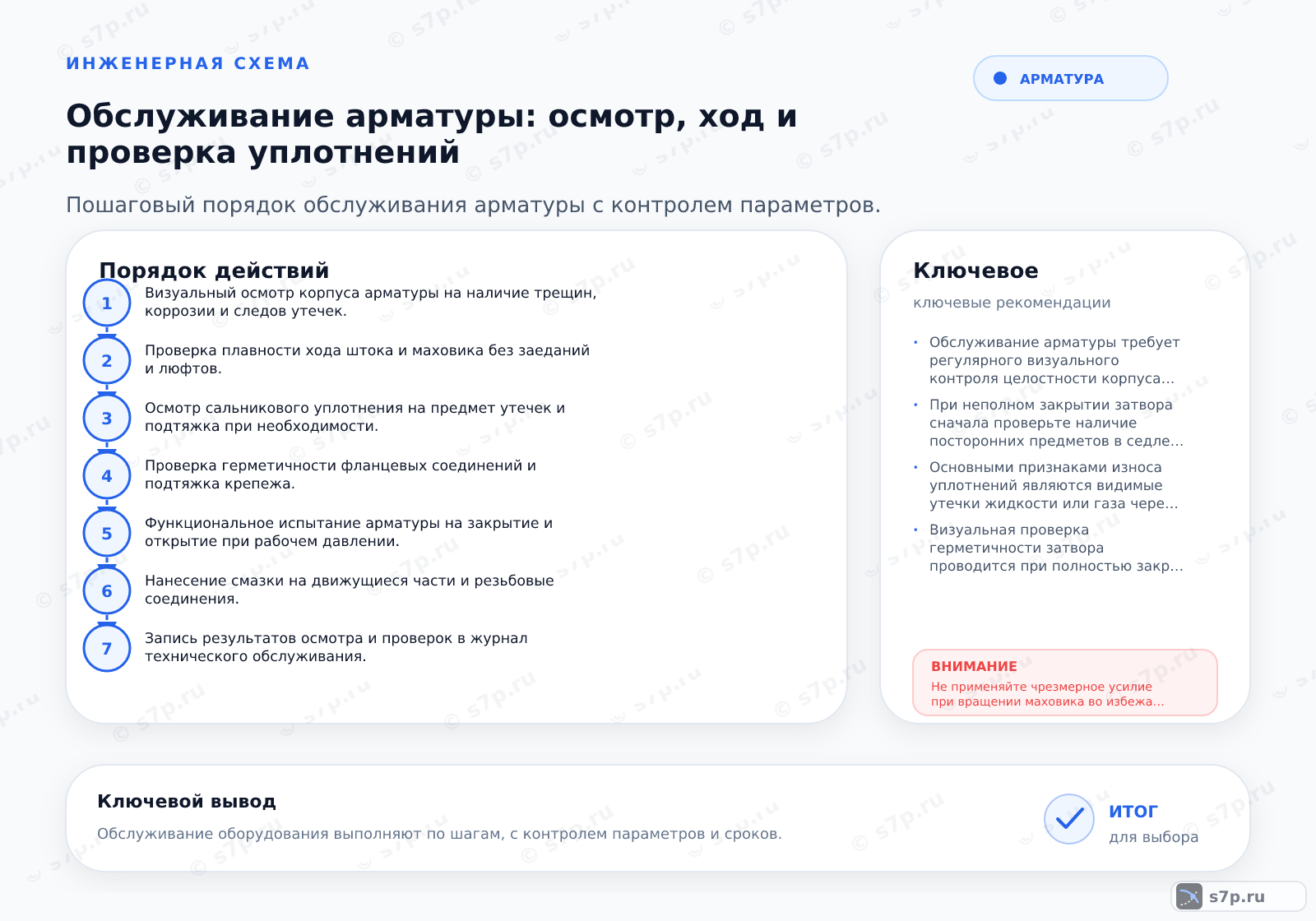

2. Пошаговый порядок
Порядок обслуживания строят от внешнего осмотра к проверке хода, сальников, фланцев и функциональному испытанию. Смазку наносят только на предусмотренные движущиеся и резьбовые части, совместив её с материалом уплотнений. После операции результаты записывают в журнал, чтобы сохранять историю состояния узла.
Перед работой уточняют, находится ли линия под давлением, и выбирают безопасный способ доступа. Испытание открытия и закрытия проводят после устранения видимых течей и загрязнения. Если движение остаётся тяжёлым, не увеличивают усилие на маховике: проверяют направляющие, шток, привод и затвор по эксплуатационной документации.
- Шаг 1Визуальный осмотр корпуса арматуры на наличие трещин, коррозии и следов утечек.
- Шаг 2Проверка плавности хода штока и маховика без заеданий и люфтов.
- Шаг 3Осмотр сальникового уплотнения на предмет утечек и подтяжка при необходимости.
- Шаг 4Проверка герметичности фланцевых соединений и подтяжка крепежа.
- Шаг 5Функциональное испытание арматуры на закрытие и открытие при рабочем давлении.
- Шаг 6Нанесение смазки на движущиеся части и резьбовые соединения.
- Шаг 7Запись результатов осмотра и проверок в журнал технического обслуживания.
3. Симптом -> причина -> решение
Неполное закрытие может быть связано с посторонним предметом в седле, заеданием штока, износом затвора или неверной регулировкой привода. Сначала проверяют доступные причины без разборки под давлением, затем очищают рабочую камеру по разрешённой процедуре. Повторная проверка показывает, исчезла ли причина или нужен ремонт.
Течь сальника требует осмотра штока и уплотнения, а течь фланца — проверки прокладки, соосности и крепежа. Шум, рывки и люфт связывают с механическим состоянием, а не с одним только отсутствием смазки. Неисправность фиксируют вместе с режимом, положением арматуры и выполненной операцией.
4. Сроки и периодичность
График осмотра, смазки и испытаний берут из паспорта оборудования, эксплуатационных правил и фактической нагрузки. Таблица содержит исходные интервалы для этой темы, но их не переносят на другую арматуру без проверки производителя. После ремонта, смены среды или режима периодичность пересматривают.
Срок службы уплотнений зависит от температуры, химического воздействия, хода штока и качества поверхности. При каждом плановом осмотре проверяют состояние, а не только наступление даты. Если появилась течь, коррозия или заедание, внеплановое обследование выполняют независимо от графика и фиксируют его результат.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность осмотра | 1 месяц | месяц | инженерная практика |
| Периодичность смазки | 6 месяц | месяц | паспорт оборудования |
| Периодичность испытаний | 1 год | год | СП 124.13330.2012 |
| Срок службы уплотнений | 3 год | год | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Несовместимая смазка разрушает или размягчает уплотнения, поэтому состав проверяют по паспорту арматуры и материалу детали. Не наносят средство на поверхность, для которой оно не предназначено, и не считают смазку способом устранить течь. Перед обслуживанием определяют состояние линии и возможность безопасного отключения.
Не вращают маховик с чрезмерным усилием и не разбирают затвор под давлением. Если арматура заклинила из-за коррозии, деформации или повреждения резьбы, участок выводят из работы и передают ремонт по принятой процедуре. После вмешательства проверяют ход, герметичность и запись результата в журнале.
Частые вопросы
Что входит в регулярное обслуживание арматуры?
Проверяют корпус, соединения, коррозию, следы утечек, плавность хода штока и маховика, состояние сальников и фланцев. Затем выполняют предусмотренное функциональное испытание открытия и закрытия, наносят совместимую смазку на доступные движущиеся части и записывают результат в журнал. Состав работ уточняют по паспорту и режиму линии, потому что одинаковая арматура может работать в разных условиях.
Как часто осматривать и смазывать арматуру?
График берут из паспорта, эксплуатационных правил и фактической нагрузки, а не назначают единой периодичностью для всей арматуры. В таблице страницы приведены исходные интервалы для осмотра, смазки, испытаний и службы уплотнений. После смены среды, ремонта, коррозии или появления течи проводят внеплановую проверку и корректируют график по результату.
Что делать, если затвор не закрывается полностью?
Сначала проверяют наличие постороннего предмета в седле, состояние рабочей камеры и свободный ход штока без чрезмерного усилия. Если очистка по разрешённой процедуре не помогает, осматривают направляющие, привод, уплотнение и затвор. Арматуру под давлением не разбирают. При коррозии, деформации или износе участок выводят из работы и передают ремонт по документации.
Как выбрать смазку для подвижных деталей?
Состав смазки сверяют с паспортом арматуры, материалом сальников и условиями среды. Несовместимое средство размягчает, разрушает или набухает уплотнение. Смазывают только предусмотренные резьбовые и движущиеся части, не наносят состав на седло без разрешения документации и не используют смазку для маскировки течи. После операции проверяют ход и герметичность.
Можно ли обслуживать арматуру под давлением?
Работы под давлением ограничивают безопасной процедурой и паспортом конкретного изделия. Разборку затвора, сальника или фланцев выполняют после отключения участка, сброса давления и удаления среды, если документация не устанавливает иной порядок. Маховик не вращают чрезмерным усилием. При заклинивании сначала оценивают состояние линии и выбирают безопасный способ ремонта.
Что записывать в журнал технического обслуживания?
Фиксируют состояние корпуса, уплотнений, штока, маховика, фланцев и привода, обнаруженные течи, шум или заедание, выполненную очистку, смазку, испытание и результат. Указывают режим линии и замеченные изменения, чтобы сравнить их с предыдущим осмотром. Если деталь заменили или график изменили, записывают основание и ссылку на паспортную процедуру.
