Течь по штоку (сальнику) проявляется каплями на поверхности штока при работе затвора, тогда как течь через затвор (неплотность закрытия) приводит к просачиванию среды через выходной патрубок при полностью закрытой арматуре. Не перетягивайте сальниковые кольца, чтобы не повредить шток. Работайте только при сбросе давления, если это возможно. Оцените визуальные признаки: осмотрите корпус, фланцы и зону штока на наличие капель, луж или влажных пятен.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.

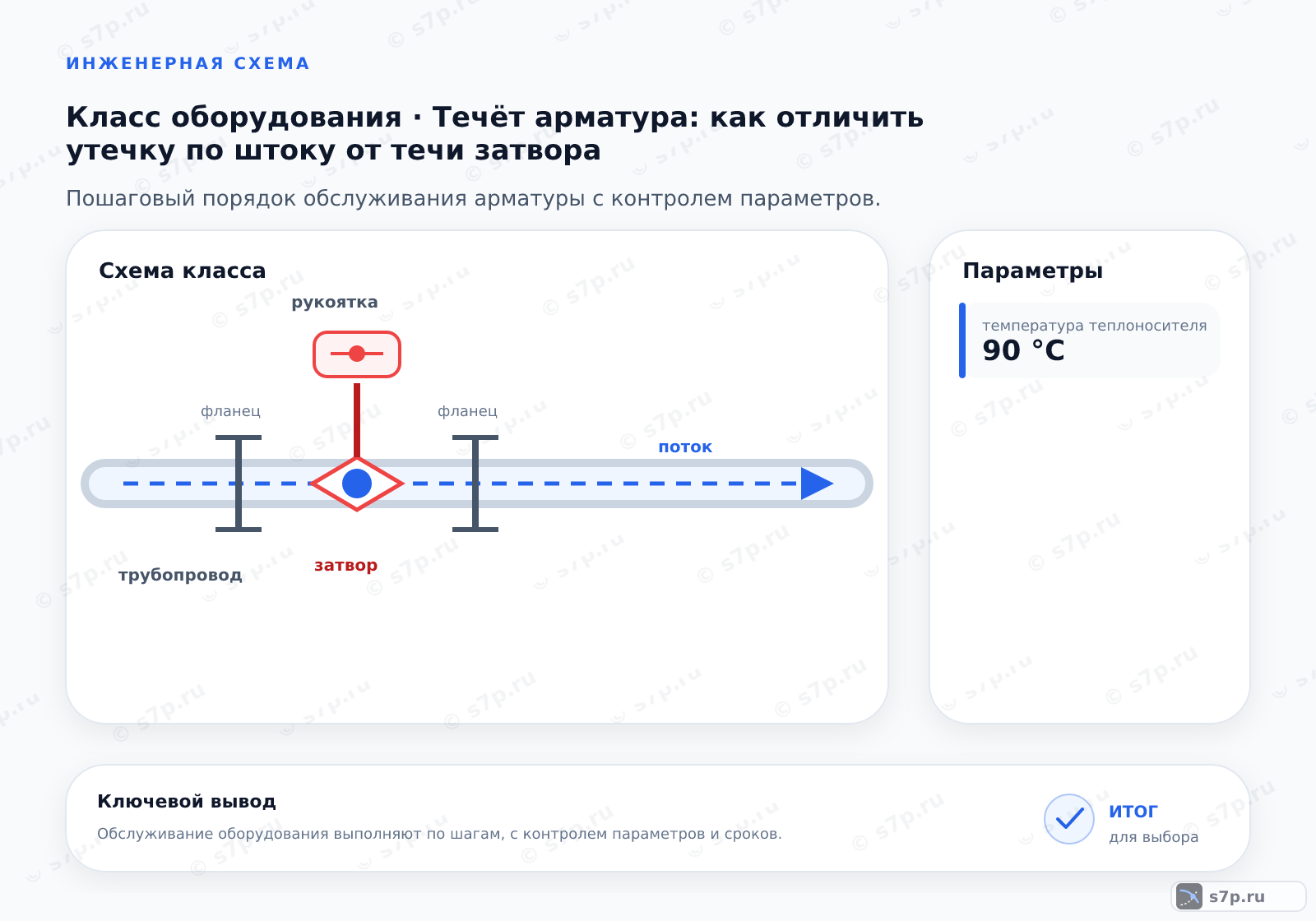

1. Диагностика течи арматуры
Источник влаги устанавливают до разборки. Осматривают корпус, крышку, фланцы и участок штока, отмечают капли, лужи и влажные следы. Капли на штоке, появляющиеся при движении затвора, указывают на сальниковый узел. Просачивание из выходного патрубка при закрытой арматуре указывает на пропуск через затвор. Вода на корпусе может стекать сверху и не показывает место дефекта.
Диагностику начинают с фиксации давления, температуры, положения затвора и доступности отключения. После изоляции участка отделяют наружную течь от внутреннего пропуска через дренаж. Уплотнение не подтягивают по одной влажной отметке: сначала подтверждают источник и оценивают, не создаст ли вмешательство дополнительный выход среды.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Пошаговый порядок
Осмотр выполняют по маршруту от корпуса и фланцев к штоку, затем проверяют давление и состояние изолированного участка. Закрытие арматуры и открытие дренажного крана позволяют обнаружить пропуск через затвор, если схема допускает такую операцию. В журнал заносят место выхода среды, положение затвора и наблюдаемый результат, чтобы следующая проверка опиралась на запись.
Сальниковые кольца подтягивают только после оценки давления, температуры и конструкции уплотнения. Избыточное усилие увеличивает сопротивление штока, ускоряет износ и может заклинить затвор. Если участок нельзя безопасно отключить или среда опасна, ограничиваются осмотром и организуют работу специалиста с доступом к установке.
- Шаг 1Оцените визуальные признаки: осмотрите корпус, фланцы и зону штока на наличие капель, луж или влажных пятен.
- Шаг 2Проверьте давление в системе: убедитесь, что оно соответствует рабочим параметрам (обычно 1–3 бар для бытовых котлов).
- Шаг 3Проведите тест на герметичность затвора: закройте арматуру и откройте дренажный кран для проверки просачивания.
- Шаг 4Проверьте сальниковое уплотнение: при наличии течи по штоку аккуратно подтяните сальниковые кольца.
- Шаг 5Зафиксируйте результаты: запишите данные о типе течи, давлении и принятых мерах в журнал обслуживания.
3. Симптом -> причина -> решение
Одинаковая лужа под арматурой не доказывает один источник. Для течи по штоку осматривают набивку и поверхность штока, для пропуска через затвор проверяют полноту закрытия и седло, для фланцевого следа — прокладку, соосность и равномерность затяжки. Место выхода подтверждают до выбора действия.
Если после осторожной подтяжки сальника влага остаётся, проверяют износ набивки, состояние штока и работу привода. При пропуске через затвор ищут загрязнение седла и неполный ход. Повторная затяжка фланца без осмотра прокладки не устраняет разрыв или деформацию и может увеличить нагрузку на соединение.
4. Сроки и периодичность
Интервал осмотра связывают с типом уплотнения, средой, температурой и последствиями отказа. В таблице приведены ориентиры: сальник проверяют с периодичностью 1 мес, срок службы сильфона указан как 10 лет, ревизия затвора — 1 год, прокладка — 5 лет. Эти значения применяют только вместе с паспортом и состоянием конкретного узла.
При осмотре сальника оценивают влажность и изменение усилия на штоке. Ревизию затвора совмещают с проверкой полноты закрытия и седла, а результат связывают в журнале с давлением и выполненной операцией. Если среда, режим или последствия отказа изменились, календарный интервал пересматривают.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки сальника | 1 мес | мес | инженерная практика; сверить по паспорту |
| Срок службы сильфона | 10 лет | лет | инженерная практика; сверить по паспорту |
| Периодичность ревизии затвора | 1 год | год | инженерная практика; сверить по паспорту |
| Срок службы прокладки | 5 лет | лет | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Сальниковое соединение не ослабляют на работающей линии и не ищут источник течи рукой. Перед дренированием проверяют направление сброса и возможность изоляции участка. Перетяжка колец способна заклинить шток, а работа без оценки давления и температуры оставляет риск внезапного выхода среды.
После устранения причины повторно осматривают корпус, крышку, фланцы и шток. Проверяют плавность перемещения затвора и отсутствие влаги в рабочем режиме. Защитные перчатки нужны для горячих поверхностей, но не заменяют сброс давления, контроль температуры и безопасный допуск к ремонту.
Частые вопросы
Где искать источник влаги возле арматуры?
Осматривают корпус, крышку, фланцы и участок штока до любой разборки. Отмечают капли, лужи и влажные следы, затем проверяют, не стекает ли среда сверху. Капли на штоке при его движении указывают на сальниковый узел, а след из выходного патрубка при закрытой арматуре — на пропуск через затвор. Лужи под корпусом недостаточно для вывода.
Как отличить течь по штоку от пропуска через затвор?
При течи по штоку влага появляется у сальника и может усиливаться во время перемещения затвора. При пропуске через затвор среда просачивается через выходной патрубок, хотя арматура закрыта. Проверку проводят после оценки давления и возможности изолировать участок. Место выхода подтверждают визуально и по безопасной проверке дренажа, а не по следам на нижней части корпуса.
Когда допустима подтяжка сальниковых колец?
Подтяжку выполняют только после оценки давления, температуры, опасности среды и конструкции уплотнения. Кольца затягивают осторожно и равномерно, наблюдая за усилием на штоке. Избыточное усилие может повредить набивку, увеличить сопротивление и заклинить затвор. Если участок нельзя отключить или после подтяжки влага остаётся, узел не разбирают на линии, а организуют безопасный ремонт.
Зачем проверять дренаж при закрытой арматуре?
Дренаж помогает увидеть, проходит ли среда через закрытый затвор, когда участок изолирован и такая операция разрешена схемой. Перед открытием проверяют направление сброса, давление, температуру и безопасный доступ. Результат записывают вместе с положением затвора. Если дренаж создаёт опасность или изоляция ненадёжна, от проверки отказываются и передают диагностику специалисту.
Как связать периодичность осмотра с состоянием уплотнения?
В таблице приведены ориентиры: сальник проверяют с периодичностью 1 мес, срок службы сильфона указан как 10 лет, ревизия затвора — 1 год, прокладки — 5 лет. Эти значения не отменяют паспорт и осмотр. При влажности, изменении усилия на штоке, новой среде или тяжёлых последствиях отказа интервал сокращают по принятому порядку обслуживания.
Когда диагностику течи нужно прекратить?
Работу прекращают, если участок нельзя изолировать, среда опасна, давление или температура не подтверждены, а направление сброса неизвестно. Не ослабляют сальник на работающей линии и не проверяют источник рукой. Ограничиваются наблюдением с безопасного расстояния, фиксируют место и режим, затем организуют доступ специалиста. Защитные средства не заменяют отключение и сброс среды.
