Внешняя герметичность арматуры обеспечивается сальниковыми уплотнениями, сильфонами или прокладками корпусных соединений, при этом допустимая утечка через сальник составляет не более 10 капель в минуту, а сильфонные узлы исключают наружные утечки полностью, требуя регулярного контроля давления в полостях. Визуальный осмотр корпуса и уплотнений на наличие следов коррозии, трещин и старых утечек; Проверка усилия на рукоятке или приводе для оценки состояния уплотнений шпинделя.
данные обновлены 2026-10-21 ·
1. Что такое внешняя герметичность арматуры
Внешняя герметичность означает отсутствие выхода рабочей среды за пределы корпуса через сальник, сильфон, прокладку или другое соединение при рабочем давлении и температуре. Проверяют не только корпус, но и места перемещения штока, крышку, фланцы и границы уплотнительных поверхностей. След от старой влаги не считают текущей утечкой без повторного осмотра.
Сальниковый узел допускает обслуживание и требует контроля состояния набивки. Сильфон отделяет подвижный шток от среды и снижает внешний выход, но его ресурс и полость контролируют по паспорту. Фланцевая герметичность зависит от прокладки, соосности и равномерной затяжки, поэтому соединение осматривают как часть узла.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
2. Устройство и принцип работы
Сальник уплотняет место выхода шпинделя из корпуса за счёт набивки и прижимного элемента. Сильфон компенсирует перемещение штока без прямого выхода среды наружу. Прокладка работает в разъёмном корпусном или фланцевом соединении. Внешняя герметичность сохраняется только при согласовании материала, усилия прижима и режима среды.
Проверку начинают с визуального осмотра корпуса и уплотнений, затем оценивают усилие на рукоятке или приводе. В таблице для гидравлического испытания указаны давление 1.5 от рабочего и выдержка 5 минут. После испытания контролируют соединения, сальник и фланцы, а результаты фиксируют с давлением и временем.
- Шаг 1Визуальный осмотр корпуса и уплотнений на наличие следов коррозии, трещин и старых утечек.
- Шаг 2Проверка усилия на рукоятке или приводе для оценки состояния уплотнений шпинделя.
- Шаг 3Гидравлическое испытание системы давлением 1,5 от рабочего в течение 5 минут.
- Шаг 4Визуальный контроль всех соединений, сальников и фланцев на предмет подтеканий.
- Шаг 5При обнаружении утечки через сальник — равномерная подтяжка гайки или замена набивки.
- Шаг 6Фиксация результатов испытаний в акте с указанием давления и времени выдержки.
3. Ключевые параметры

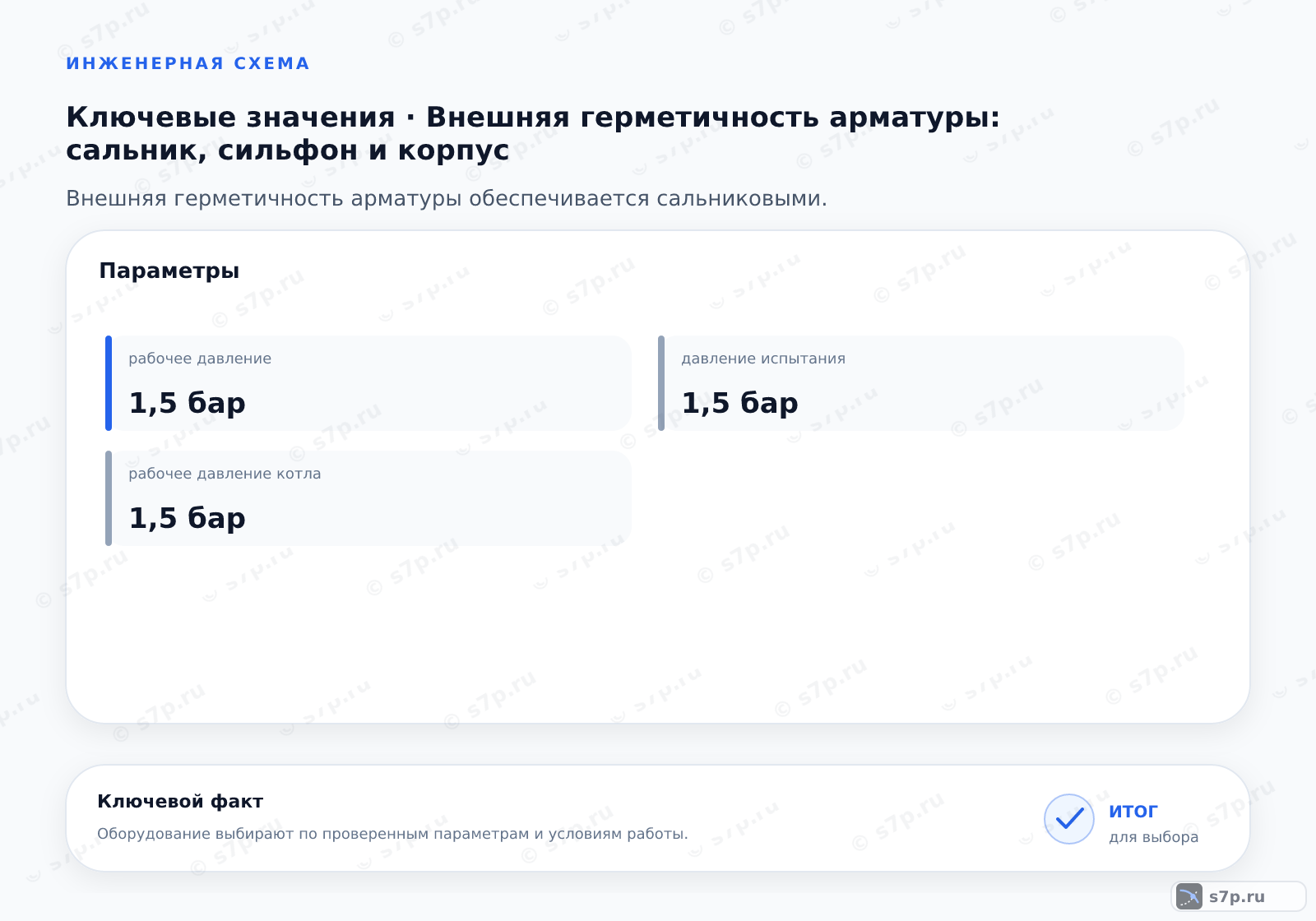

В спецификации указаны допустимая утечка 10 кап/мин, давление испытания 1.5 бар, время выдержки 5 мин, температура воды 90 °C и коэффициент испытания 1.5. Значения относятся к разным строкам и источникам, поэтому их не складывают и не переносят на другой узел. Перед испытанием сверяют паспорт и условия системы.
Давление и время задают режим проверки, допустимая утечка относится к контролю герметичности, а температура — к рабочей среде. Конструкция сальника, сильфона или фланца определяет способ осмотра. Если фактический режим отличается от справочного, протокол и порядок испытания уточняют до начала работ.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимая утечка | 10 кап/мин | кап/мин | ГОСТ 9544-2015 |
| Давление испытания (бар) | 1.5 бар | бар | СП 73.13330.2016 |
| Время выдержки давления | 5 мин | мин | СП 73.13330.2016 |
| Давление испытания (бар) | 1.5 бар | бар | СП 60.13330; паспорт котла |
| Температура воды в системе | 90 °C | °C | СП 60.13330; бытовые системы |
| Коэффициент испытания | 1.5 коэфф | коэфф | СП 73.13330.2016 |
4. Схема работы

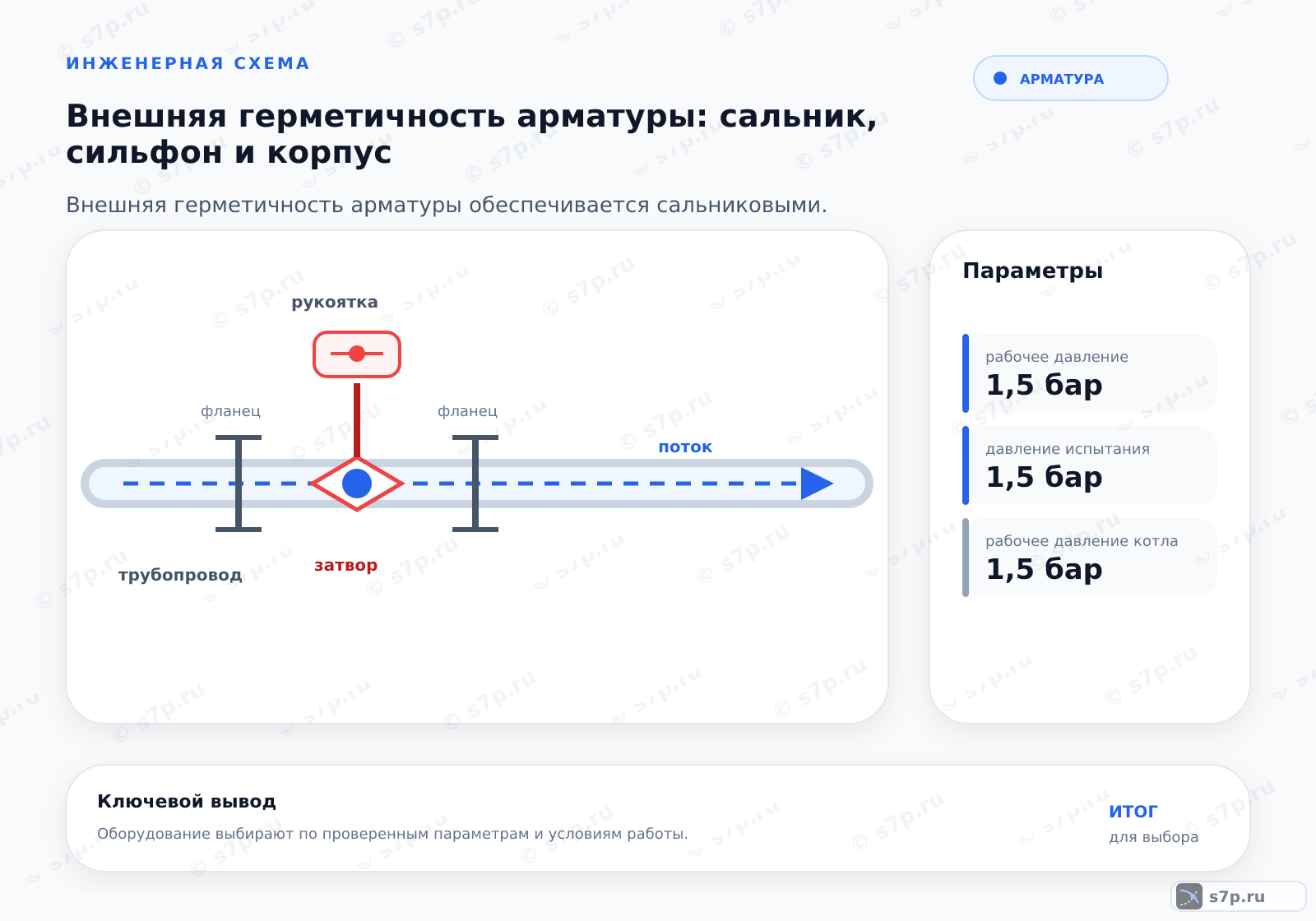

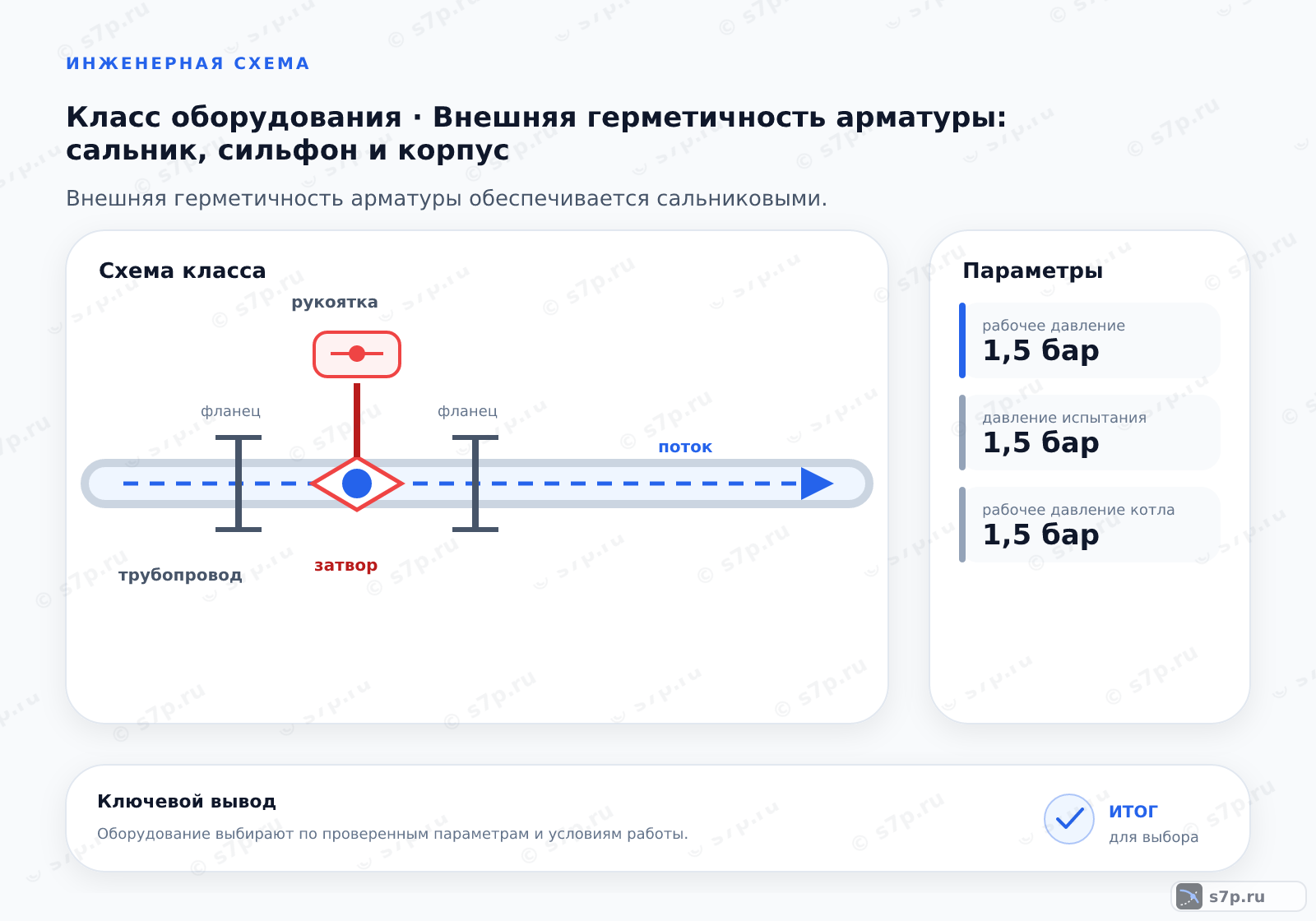

Рабочая среда находится внутри корпуса и действует на затвор, седло и уплотнительные границы. Сальник ограничивает выход вдоль шпинделя, сильфон изолирует подвижный узел, а прокладка закрывает разъём между фланцами или деталями корпуса. В исправной схеме наружная поверхность остаётся сухой в пределах допустимого режима.
При проверке движутся от корпуса к соединениям и штоку: ищут трещины, коррозию, продавливание прокладки, влажность и изменение усилия привода. Для испытания используют заданное давление, выдерживают указанное время и осматривают все точки. Любой след связывают с конкретным уплотнением, а не с арматурой в целом.
5. Виды и разновидности
Сальниковое уплотнение допускает микроутечку и требует обслуживания. Сильфонное уплотнение снижает внешние выбросы, но имеет конечный ресурс и нуждается в контроле. Фланцевое соединение сохраняет герметичность при исправной прокладке и правильной затяжке болтов. Эти варианты различаются не только материалом, но и способом диагностики.
Выбор делают по среде, температуре, давлению, перемещениям шпинделя и доступному обслуживанию. Для сальника оставляют возможность равномерной подтяжки или замены набивки, для сильфона — возможность контролировать его состояние, для фланца — доступ к прокладке и крепежу. Предельные значения уточняют по паспорту арматуры.
| Значение | Источник |
|---|---|
| Сальниковое уплотнение: допустима микроутечка, требует обслуживания. | ГОСТ 9544-2015 |
| Сильфонное уплотнение резко снижает внешние выбросы, но имеет конечный ресурс и требует контроля. | ГОСТ Р 56693-2015 |
| Фланцевое соединение: герметичность зависит от прокладки и затяжки болтов. | ГОСТ 33259-2015 |
6. На что влияет и зачем нужно
Состояние внешнего уплотнения влияет на потери рабочей среды, коррозию корпуса и безопасность обслуживания. Сильфон уменьшает выход через шпиндель, сальник позволяет обслуживать уплотнение, а фланец требует контроля прокладки и крепежа. Ни один вариант не освобождает от осмотра при фактическом рабочем режиме.
При появлении влаги определяют место выхода, проверяют усилие на приводе и состояние соединения. Подтяжку сальника выполняют равномерно и в пределах конструкции, фланец не затягивают без оценки прокладки. Испытание и повторный осмотр показывают, устранилась ли причина, а не только исчез ли видимый след.
7. Частые ошибки и на что смотреть
Перетяжка сальника увеличивает сопротивление шпинделя и ускоряет износ. Сальниковое уплотнение не применяют в газовых системах согласно исходному ограничению. Трещины и поры корпуса не устраняют подтяжкой: такую арматуру выводят из эксплуатации и заменяют после подтверждения дефекта.
Не ограничиваются осмотром одной зоны и не считают сухой фланец доказательством исправности штока. Проверяют корпус, сильфон или сальник, крышку, прокладку и крепёж, затем повторяют контроль при рабочем режиме. Любое изменение давления, температуры или среды требует новой оценки материалов и порядка испытаний.
Частые вопросы
Как отличить проблему сальника от неисправности фланца?
Сальниковую течь ищут вдоль шпинделя и проверяют вместе с изменением усилия на рукоятке или приводе. Фланцевый след появляется по стыку и связан с прокладкой, соосностью или затяжкой болтов. Осмотр начинают с корпуса и соединений, удаляют старую влагу и повторяют контроль при рабочем режиме. Подтяжкой отдельного узла не устраняют дефект другого.
Какое значение утечки указано для контроля?
В спецификации указана допустимая утечка 10 кап/мин со ссылкой на ГОСТ 9544-2015. Это значение относится к конкретной строке и виду проверки, поэтому его не переносят на любую арматуру без паспорта и условий испытания. При контроле фиксируют место выхода, режим, состояние уплотнения и результат после осмотра или обслуживания.
Как провести испытание внешней герметичности?
Сначала осматривают корпус, уплотнения, фланцы и сальники, затем проверяют усилие на приводе и безопасно подготавливают систему. В таблице указаны давление испытания 1.5 бар и выдержка 5 мин; в шаге также приведено испытание давлением 1.5 от рабочего. После выдержки контролируют все соединения и фиксируют давление, время и обнаруженные следы.
Что делать с трещиной или порой в корпусе?
Трещину или пору не устраняют подтяжкой сальника или фланцев. Участок безопасно изолируют, снижают риск выхода среды и подтверждают дефект осмотром. Арматуру выводят из эксплуатации и заменяют после выбора совместимого исполнения. До замены проверяют, что новая модель соответствует давлению, температуре, материалу и присоединению.
Как выбрать сальник, сильфон или фланцевое уплотнение?
Сальник выбирают, если конструкция допускает обслуживание набивки и контролируемую подтяжку. Сильфон рассматривают при необходимости снизить внешний выход через шпиндель, учитывая его конечный ресурс и контроль состояния. Фланцевое соединение оценивают по прокладке, материалу, соосности и затяжке. Для любого варианта сверяют среду, температуру, давление и паспорт.
Какие ошибки чаще всего приводят к внешней течи?
К утечке приводят перетяжка сальника, повреждённая прокладка, перекошенный фланец, коррозия, трещины корпуса и испытание без контроля давления или температуры. Сальники не применяют для газовых систем согласно исходному ограничению. Диагностику ведут по зонам: корпус, шток, фланцы и соединения, затем повторяют осмотр при рабочем режиме.
