1. Расчёт пропускной способности клапана
Пропускную способность предохранительного клапана связывают не с размером корпуса, а со сценарием сброса и требуемым расходом. Для расчёта описывают оборудование, аварийное воздействие, фазовое состояние среды, давление, температуру и противодавление. Отводящая линия входит в проверку, потому что её сопротивление меняет условия открытия.
Результатом должен быть размер проходного сечения, который покрывает требуемый сброс в заданном режиме. Затем расчётное значение сопоставляют со стандартным исполнением и паспортом клапана. Любая замена среды, схемы отвода или сценария аварии требует пересмотра исходных данных.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Расчёт регулирующей арматуры».
2. Пошаговый порядок
Расчёт начинают с максимального рабочего давления оборудования и описания аварийного сценария. Затем определяют расход сброса и свойства среды в момент срабатывания, после чего учитывают противодавление и сопротивление отводящей линии. Такой порядок связывает причину открытия с требуемой площадью прохода.
Выбранное исполнение сравнивают с расчётной площадью и проверяют по паспорту. Недостаточно выбрать клапан по присоединительному размеру: линия отвода, фазовый переход и давление на выходе могут ограничить фактическую способность сброса. Результаты расчёта и допущения сохраняют в документации установки.

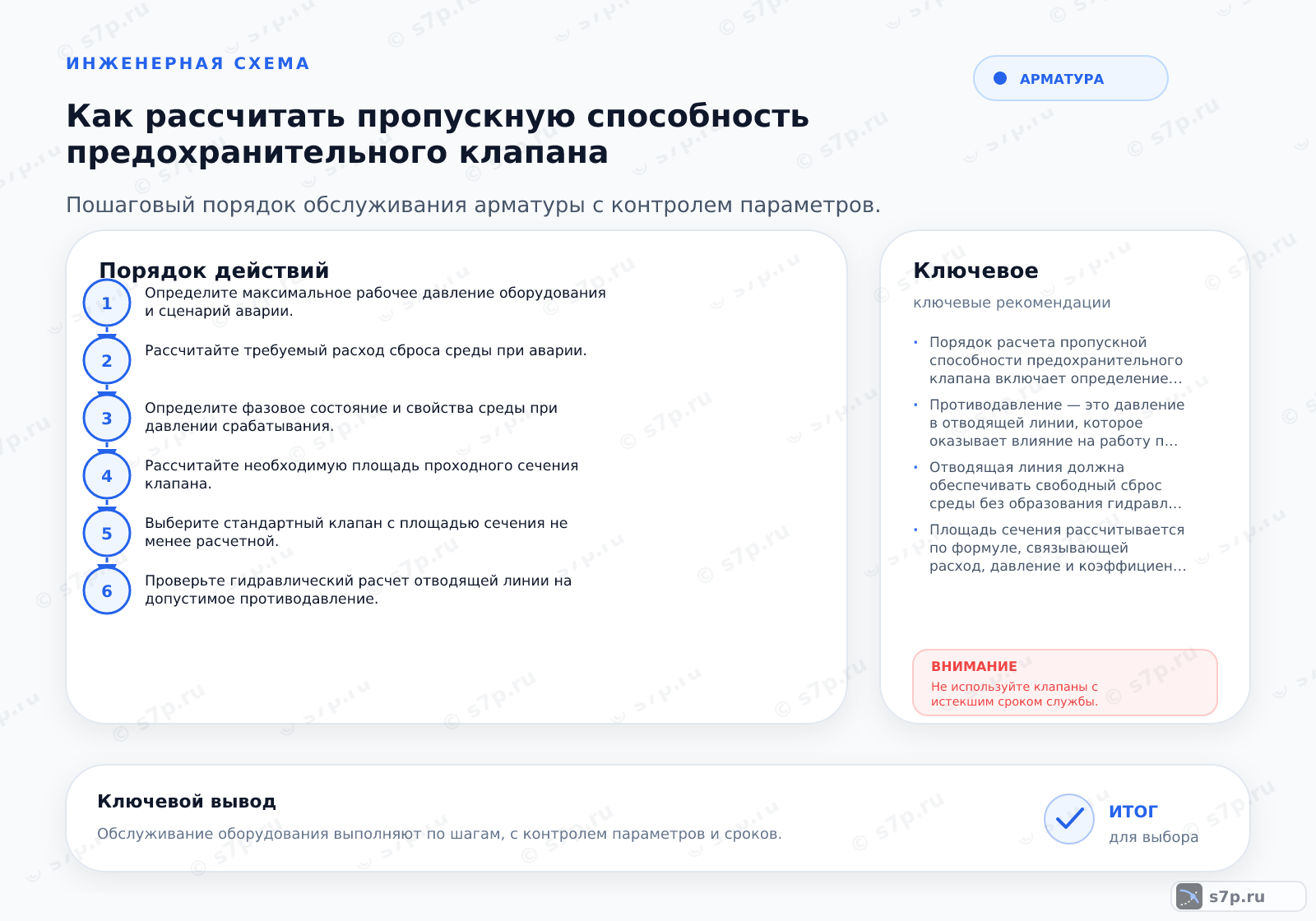

- Шаг 1Определите максимальное рабочее давление оборудования и сценарий аварии.
- Шаг 2Рассчитайте требуемый расход сброса среды при аварии.
- Шаг 3Определите фазовое состояние и свойства среды при давлении срабатывания.
- Шаг 4Рассчитайте необходимую площадь проходного сечения клапана.
- Шаг 5Выберите стандартный клапан с площадью сечения не менее расчетной.
- Шаг 6Проверьте гидравлический расчет отводящей линии на допустимое противодавление.
3. Симптом -> причина -> решение
Если клапан не покрывает аварийный расход, причиной может быть недостаточная площадь прохода, неверное состояние среды или сопротивление отвода. Если клапан открывается нестабильно, проверяют противодавление и импульсные условия, а не меняют настройку без расчёта.
Перекрытый или чрезмерно сопротивляющийся отвод лишает сброс необходимого пути. Просроченный ресурс клапана снижает доверие к его характеристикам даже при совпадении маркировки. При расхождении расчётных и фактических признаков останавливают подбор, уточняют входные данные и проверяют схему целиком.
4. Сроки и периодичность
В таблице указаны периодичность проверки и срок службы клапана. Периодичность относится к контрольной процедуре, а срок службы — к ресурсу конкретного изделия при заданных условиях. Эти сведения не определяют пропускную способность и не заменяют расчёт аварийного сценария.
Значения сверяют с паспортом, регламентом оборудования и документами на установку. После ремонта, изменения среды или схемы отвода прежний результат проверки не принимают автоматически. Данные о проверке и состоянии клапана фиксируют вместе с расчётом, чтобы связь между ресурсом и безопасностью оставалась прослеживаемой.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки (лет) | 1 лет | лет | ПБ 03-576-03 |
| Срок службы клапана | 10 лет | лет | инженерная практика; паспорт клапана |
| Периодичность проверки (лет) | 1 лет | лет | ПБ 03-576-03 |
5. Предупреждения и чего не делать
Отводящую линию нельзя перекрывать задвижками, если это лишает клапан свободного пути сброса. Перед работой проверяют направление отвода, доступность прохода и отсутствие условий, при которых противодавление превысит допустимое для выбранного исполнения.
Не используют клапан с истекшим сроком службы только по совпадению размера. Игнорирование фазового состояния, температуры или свойств среды делает расчёт неполным. При изменении исходных условий пересматривают расход сброса, площадь прохода и гидравлическую проверку линии.
Частые вопросы
Какие исходные данные нужны для расчёта клапана?
Нужны сценарий аварии, максимальное рабочее давление оборудования, требуемый расход сброса, фазовое состояние и свойства среды в момент срабатывания. Дополнительно задают температуру, давление на входе и выходе, противодавление и характеристики отводящей линии. Без этих данных нельзя обоснованно определить площадь прохода. Сведения сверяют с паспортом оборудования и проектной схемой, а допущения сохраняют вместе с расчётом.
Почему противодавление влияет на пропускную способность?
Противодавление действует со стороны отвода и меняет перепад, при котором клапан открывается и пропускает среду. Если линия имеет большое сопротивление, фактический сброс может оказаться меньше требуемого, даже при подходящей площади прохода. Поэтому проверяют не только клапан, но и всю отводящую трассу. Значение сопоставляют с допустимым для конкретного исполнения и сценария аварии.
Что проверить, если предохранительный клапан часто открывается?
Сначала сверяют фактическое давление с проектным режимом и проверяют, не изменились ли температура, среда или нагрузка оборудования. Затем осматривают настройку, седло, импульсные условия и отводящую линию. Частое открытие может быть следствием неверного сценария расчёта, скачков процесса или неисправности. Клапан не перенастраивают без фиксации причины и проверки требуемого расхода сброса.
Как выбрать стандартный клапан после расчёта площади прохода?
Выбранное исполнение должно иметь площадь проходного сечения не меньше расчётной и сохранять требуемую способность при фактическом состоянии среды. Затем проверяют давление, температуру, материал, присоединение, настройку, противодавление и паспорт. Сравнение по номинальному размеру без расчёта недостаточно. Если каталог предлагает близкие варианты, выбирают тот, чья характеристика подтверждена для полного сценария сброса.
Как проверить отводящую линию после выбора клапана?
Проверяют свободный проход, направление движения, сопротивление участков и соединений, возможность отвода среды и отсутствие запорного элемента, который может перекрыть путь. Расчёт линии связывают с давлением на выходе клапана и допустимым противодавлением. Осмотр схемы не заменяет гидравлическую проверку. При изменении трассы или присоединения расчёт выполняют заново для нового состояния.
Как связаны периодичность проверки и срок службы клапана?
Периодичность проверки задаёт, когда оценивают состояние и работоспособность изделия. Срок службы описывает ресурс конкретного клапана при заданных условиях и не отменяет контроль. Даже изделие в пределах ресурса требует проверки после ремонта, изменения среды или события срабатывания. Значения из таблицы сопоставляют с паспортом и регламентом оборудования, а результат фиксируют вместе с состоянием отвода.
