Для предотвращения кавитации и эрозии необходимо ограничить перепад давления на клапане, обеспечивая давление на выходе выше давления насыщенных паров, а также применять многоступенчатые конструкции для снижения скорости потока и уровня шума. Не превышайте допустимый перепад давления, указанный в паспорте клапана. Избегайте работы клапана в зоне кавитации для предотвращения разрушения.
данные обновлены 2026-10-21 ·
1. Как перепад давления вызывает кавитацию в клапане

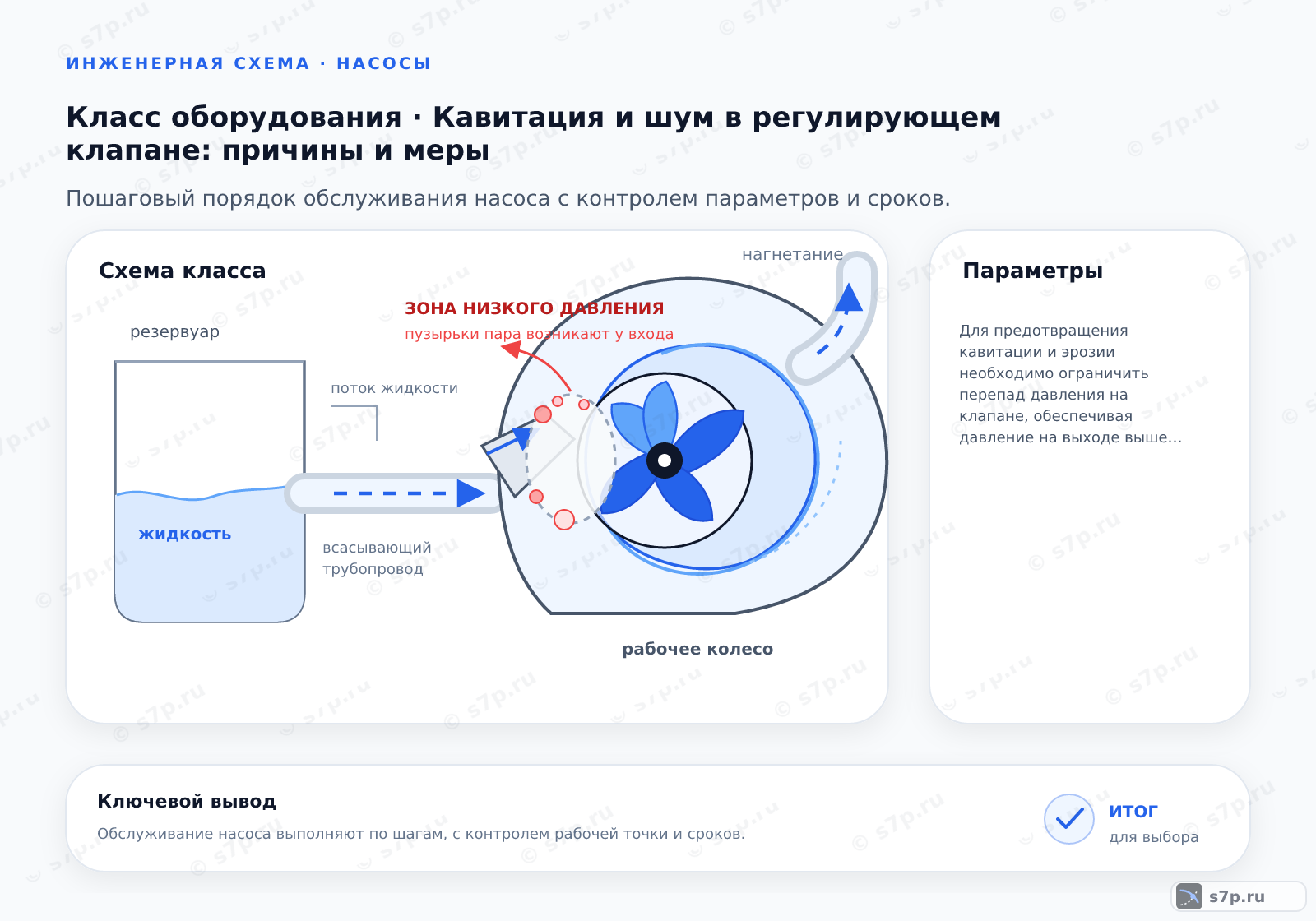

Кавитация начинается, когда локальное давление в потоке падает до давления насыщенных паров: появляются паровые полости, а затем схлопываются при восстановлении давления. Удар при схлопывании создаёт шум, вибрацию и эрозию внутренних поверхностей клапана.
Причину ищут в сочетании давления до и после клапана, температуре, свойствах среды и выбранной характеристике дросселирования. Нельзя оценивать явление только по громкости: повреждение может развиваться при умеренном шуме, если перепад и скорость потока остаются неблагоприятными.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Расчёт регулирующей арматуры».
2. Пошаговый порядок
Сначала фиксируют давление, температуру и давление насыщенных паров, затем определяют рабочий перепад. По этим величинам проверяют, остаётся ли давление на выходе выше границы, при которой возникает парообразование, и достаточно ли выбранного проходного сечения.
Если расчёт показывает риск, применяют многоступенчатое дросселирование и проверяют размещение клапана относительно прямых участков. После монтажа оценивают шум и вибрацию на рабочем режиме, потому что стендовая настройка не отражает искажения потока на конкретном участке.

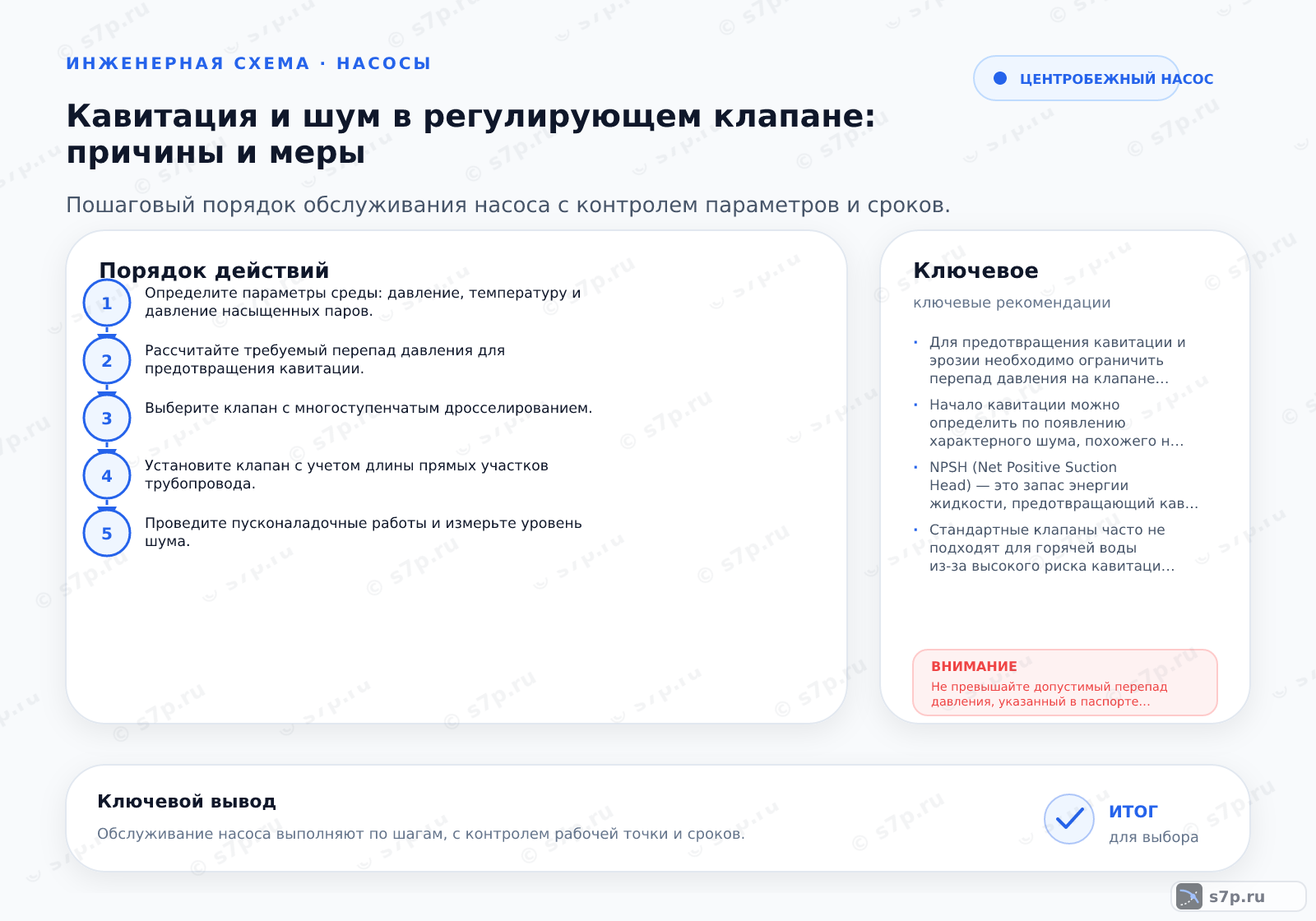

- Шаг 1Определите параметры среды: давление, температуру и давление насыщенных паров.
- Шаг 2Рассчитайте требуемый перепад давления для предотвращения кавитации.
- Шаг 3Выберите клапан с многоступенчатым дросселированием.
- Шаг 4Установите клапан с учетом длины прямых участков трубопровода.
- Шаг 5Проведите пусконаладочные работы и измерьте уровень шума.
3. Симптом -> причина -> решение
Треск, свист и вибрация указывают на нестабильное дросселирование, но похожие признаки дают кавитация, газ в линии, ослабленное крепление или слишком высокая скорость. До замены клапана проверяют измеренные давления, температуру и направление потока.
Эрозия на затворе или корпусе подтверждает, что одной регулировкой привода проблему не устранить. Проверяют допустимый перепад по паспорту, прямые участки, размер прохода и работу соседних элементов, после чего выбирают конструктивную меру для снижения скорости и шума.
4. Сроки и периодичность
Для исходной схемы задан визуальный осмотр с периодичностью 6 месяцев, проверка уплотнений рассчитана на срок 2 года, а дефектоскопия указана через 12 месяцев. Эти интервалы сверяют с паспортом клапана, средой, нагрузкой и фактическими признаками износа.
После обнаружения шума или эрозии ждать плановой даты не следует: сначала безопасно фиксируют режим и локализуют причину. Результаты осмотров связывают с положением клапана, перепадом давления и состоянием внутренних деталей, чтобы отслеживать развитие повреждения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность визуального осмотра | 6 месяцев | месяцев | инженерная практика; сверить по паспорту |
| Срок службы уплотнений | 2 года | года | инженерная практика; сверить по паспорту |
| Периодичность дефектоскопии | 12 месяцев | месяцев | инженерная практика; сверить по паспорту |
Частые вопросы
Как отличить кавитацию от обычного шума клапана?
Кавитация сопровождается треском, вибрацией и постепенной эрозией, потому что паровые полости образуются при падении давления и схлопываются дальше по потоку. Обычный аэродинамический шум может не давать следов на затворе. Для различения измеряют давление до и после клапана, температуру, состояние среды и проверяют поверхности после безопасного вывода узла из работы.
Какие параметры измерить до выбора регулирующего клапана?
Фиксируют давление до и после клапана, температуру среды, расход, давление насыщенных паров, свойства жидкости и требуемый перепад. Затем проверяют характеристику дросселирования, размер прохода и допустимый режим по паспорту. Одного значения шума недостаточно: при одинаковом звуке разные причины дают разные меры, от удаления газа до изменения конструкции прохода.
Когда многоступенчатое дросселирование помогает против кавитации?
Его выбирают, когда один перепад нельзя безопасно принять на одном локальном сужении и давление внутри прохода падает до давления насыщенных паров. Несколько ступеней распределяют снижение давления и уменьшают скорость потока. Решение проверяют расчётом, характеристикой клапана и паспортом, а не назначают только по громкости работы или наличию вибрации.
Зачем учитывать длину прямых участков перед клапаном?
Изгибы, тройники и соседняя арматура искажают профиль потока перед дросселированием. Клапан получает неравномерную скорость, из-за чего растут шум, вибрация и локальный перепад. При монтаже проверяют предусмотренную длину прямых участков, направление движения и состояние креплений. Если расстояние изменить нельзя, выбранную конструкцию и режим подтверждают отдельным расчётом.
Как контролировать клапан после появления шума?
Сначала безопасно фиксируют рабочий режим и измеряют давления, температуру и уровень шума, не переводя клапан в опасную область. Затем осматривают крепления, проверяют газ в линии, состояние затвора и признаки эрозии. Причину устраняют по результатам проверки: меняют режим, проход или конструкцию дросселирования, а не ограничиваются снижением звука без контроля повреждений.
Как использовать интервалы осмотра и дефектоскопии?
Для этой схемы указаны визуальный осмотр через 6 месяцев, срок службы уплотнений 2 года и дефектоскопия через 12 месяцев. Значения сверяют с паспортом, средой, нагрузкой и фактическим состоянием. При треске, вибрации или эрозии проверку проводят раньше плановой даты. Результаты связывают с измеренным перепадом, положением клапана и выявленными повреждениями.
