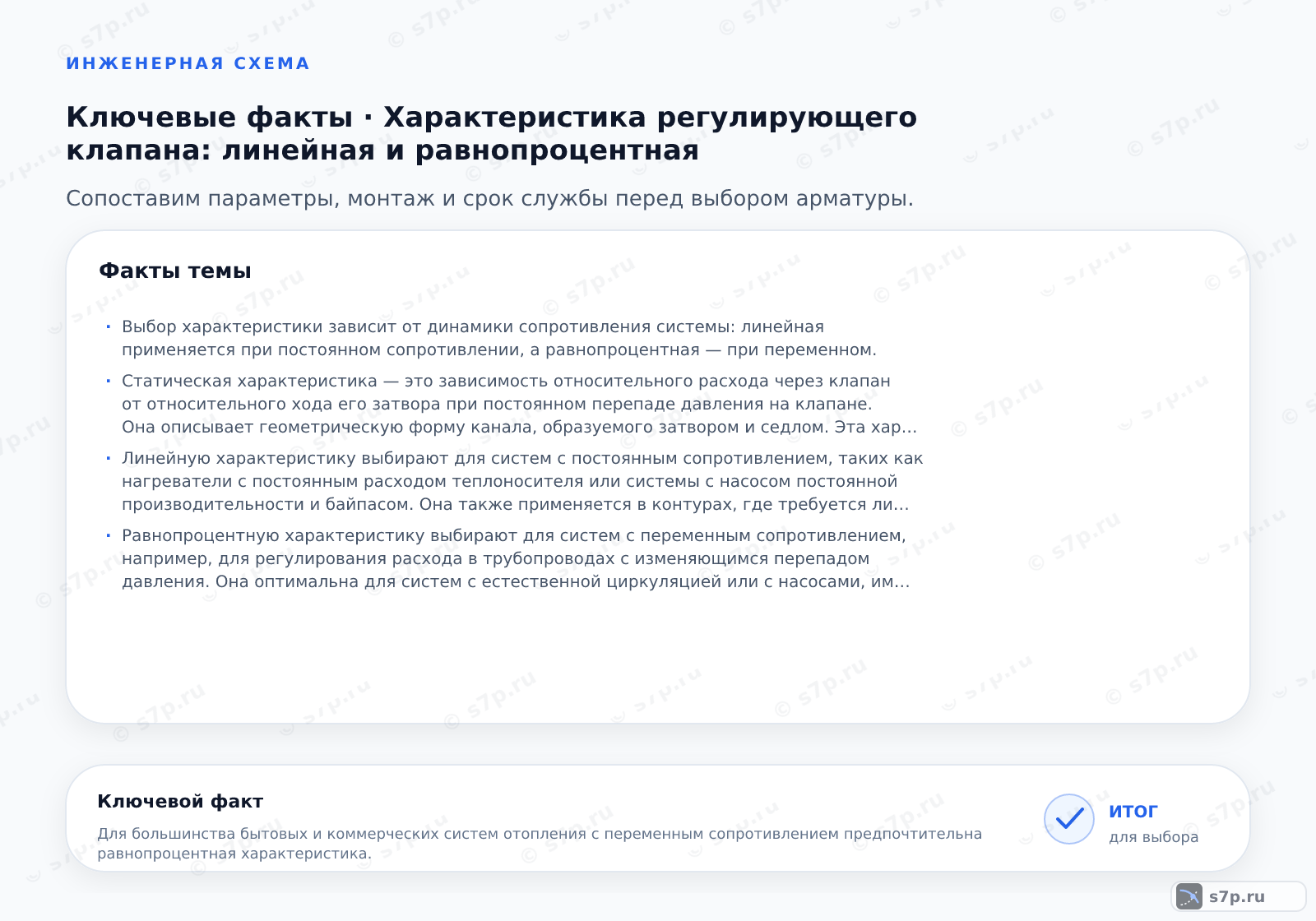

Выбор характеристики зависит от динамики сопротивления системы: линейная применяется при постоянном сопротивлении, а равнопроцентная — при переменном. Характеристика регулирующего клапана: линейная и равнопроцентная рассматривает устройство, параметры и условия применения оборудования.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Линейная и равнопроцентная характеристика
Линейная характеристика связывает ход клапана с изменением пропускной способности примерно равномерно. Равнопроцентная меняет расход по относительному принципу: одинаковое изменение хода даёт различный прирост в разных положениях. Поэтому выбор зависит от того, какая часть сопротивления приходится на клапан.
При постоянном сопротивлении системы линейный вариант проще согласовать с регулированием. При переменной нагрузке и широком изменении сопротивления равнопроцентный вариант помогает сохранить управляемость, но итог проверяют по рабочей схеме, а не по названию характеристики.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Регулирующие клапаны».
2. Таблица сравнения
В сравнении учитывают форму зависимости, диапазон нагрузки, долю перепада давления на клапане и требуемую точность регулирования. Отдельно проверяют привод, направление движения и то, как характеристика изменяется после установки в реальную систему с трубами и потребителем.
Одинаковый тип клапана может вести себя по-разному при изменении сопротивления сети. Поэтому кривая изделия сопоставляется с расчётным режимом, а выбранное решение фиксируется вместе с материалами, давлением и условиями, для которых выполнена проверка.
3. Определения вариантов
Линейная характеристика подходит для системы с постоянным расходом теплоносителя и нагревателем, а также для процесса, где температура должна зависеть от хода клапана равномерно. Её смысл — сохранить предсказуемое изменение подачи при перемещении затвора.
Равнопроцентная характеристика применяется в системе отопления с циркуляционным насосом и термостатическими клапанами, при естественной циркуляции и изменяемом сопротивлении. Она также подходит при широком диапазоне нагрузки, если это подтверждает расчёт и паспорт.
4. Когда что применять
Для линейного варианта проверяют стабильность сопротивления и связь между ходом и температурой. Для равнопроцентного — изменение нагрузки, работу насоса и положение клапана в общей потере давления. Неподходящая характеристика проявляется запаздыванием или слишком резкой реакцией на небольшую команду.
При настройке не компенсируют неверный выбор постоянным ограничением хода. Сначала сверяют расчёт с режимом, затем проверяют привод и измеряют отклик системы в нескольких рабочих точках, сохраняя условия испытания для повторной настройки.
| Значение | Источник |
|---|---|
| Система с постоянным расходом теплоносителя и нагревателем: выбрать линейную характеристику. | инженерная практика; сверить по паспорту |
| Система отопления с циркуляционным насосом и термостатическими клапанами: выбрать равнопроцентную характеристику. | инженерная практика; сверить по паспорту |
| Система с естественной циркуляцией и переменным гидравлическим сопротивлением: выбрать равнопроцентную характеристику. | инженерная практика; сверить по паспорту |
| Технологический процесс с требованием линейной зависимости температуры от хода клапана: выбрать линейную характеристику. | инженерная практика; сверить по паспорту |
| Система с широким диапазоном изменения нагрузки (от 10% до 100%): выбрать равнопроцентную характеристику. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Срок службы указан как 10 лет, потери давления — 0.5 бар. При эксплуатации контролируют фактический перепад, ход привода и устойчивость температуры: износ или загрязнение меняют сопротивление и делают прежнюю настройку неприменимой.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы | 10 лет | лет | инженерная практика; сверить по паспорту |
| Потери давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
Частые вопросы
В чём практическая разница линейной и равнопроцентной характеристики?
Линейная характеристика даёт примерно равномерное изменение пропускной способности при изменении хода. Равнопроцентная изменяет расход по относительному принципу, поэтому одинаковое перемещение в разных положениях даёт разный прирост. Линейный вариант проще согласовать с постоянным сопротивлением, а равнопроцентный часто применяют при меняющейся нагрузке. Окончательный выбор требует проверки всей гидравлической схемы.
Когда для нагревателя подходит линейная характеристика?
Её выбирают для системы с постоянным расходом теплоносителя и нагревателем, а также для технологического процесса, где температура должна изменяться пропорционально ходу клапана. Перед применением проверяют, что сопротивление системы не меняется настолько, чтобы нарушить это соответствие. Затем сопоставляют характеристику изделия с приводом, рабочим диапазоном и требуемой точностью поддержания температуры.
Почему отопительный контур часто требует равнопроцентный вариант?
В отопительном контуре одновременно работают насос, трубы, термостатические клапаны и потребители, поэтому сопротивление меняется при изменении нагрузки. Равнопроцентная характеристика помогает сохранить управляемое изменение подачи в таком режиме. Она не исправляет ошибочный подбор насоса или недостаток расхода: давление, положение клапана, диапазон хода и реакцию температуры проверяют совместно.
Как учесть насос и термостатические клапаны при выборе?
Фиксируют рабочий расход, перепад давления на регулирующем органе, сопротивление труб и реакцию термостатических клапанов. Затем проверяют, какая доля общего сопротивления приходится на клапан в разных режимах. Если характеристику выбрать только по каталожному названию, насос и термостаты могут сделать регулирование резким или запаздывающим даже при исправном приводе.
Можно ли выбрать характеристику только по стоимости оборудования?
Нет, стоимость не показывает, насколько устойчиво клапан будет регулировать конкретную систему. Сначала подтверждают рабочий режим и характеристику, затем сравнивают цену вместе с приводом, настройкой и обслуживанием.
Какие признаки указывают на неверную характеристику?
Температура может резко изменяться при небольшом движении привода, а в другой части диапазона почти не реагировать. Возможны колебания, запаздывание и постоянная работа около одного крайнего положения. Проверяют фактический перепад, расход, сопротивление сети и работу привода. Если потери давления около 0.5 бар не согласуются с расчётом, настройку не исправляют случайным ограничением хода.
