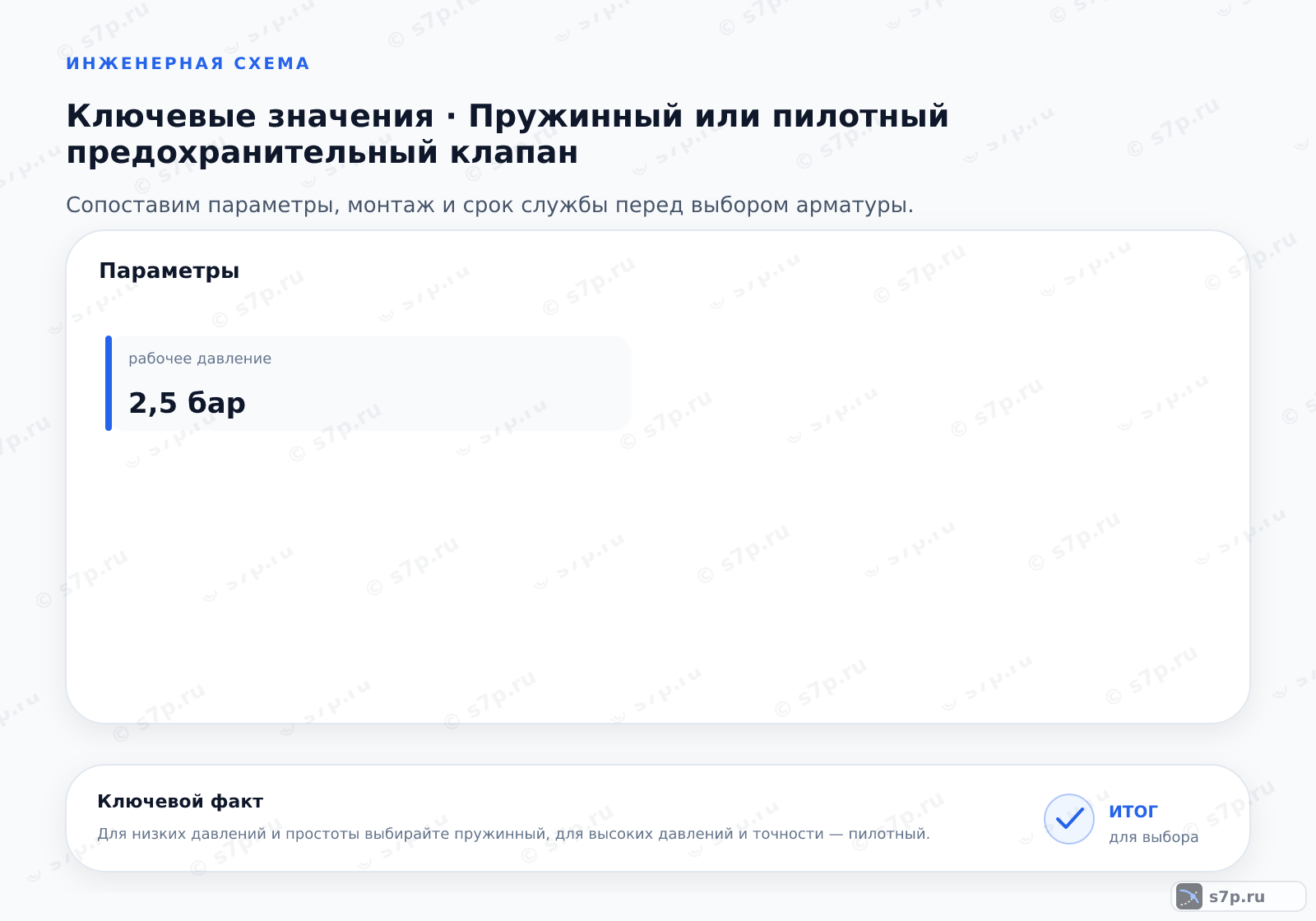

Пружинный клапан обеспечивает быстрое срабатывание при низких давлениях, тогда как пилотный эффективен для систем с высоким давлением и большими расходами. Диапазон давлений зависит от конкретной модели, стандарта и изготовителя; универсальных интервалов нет, пилотные обычно перекрывают более высокие давления.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.

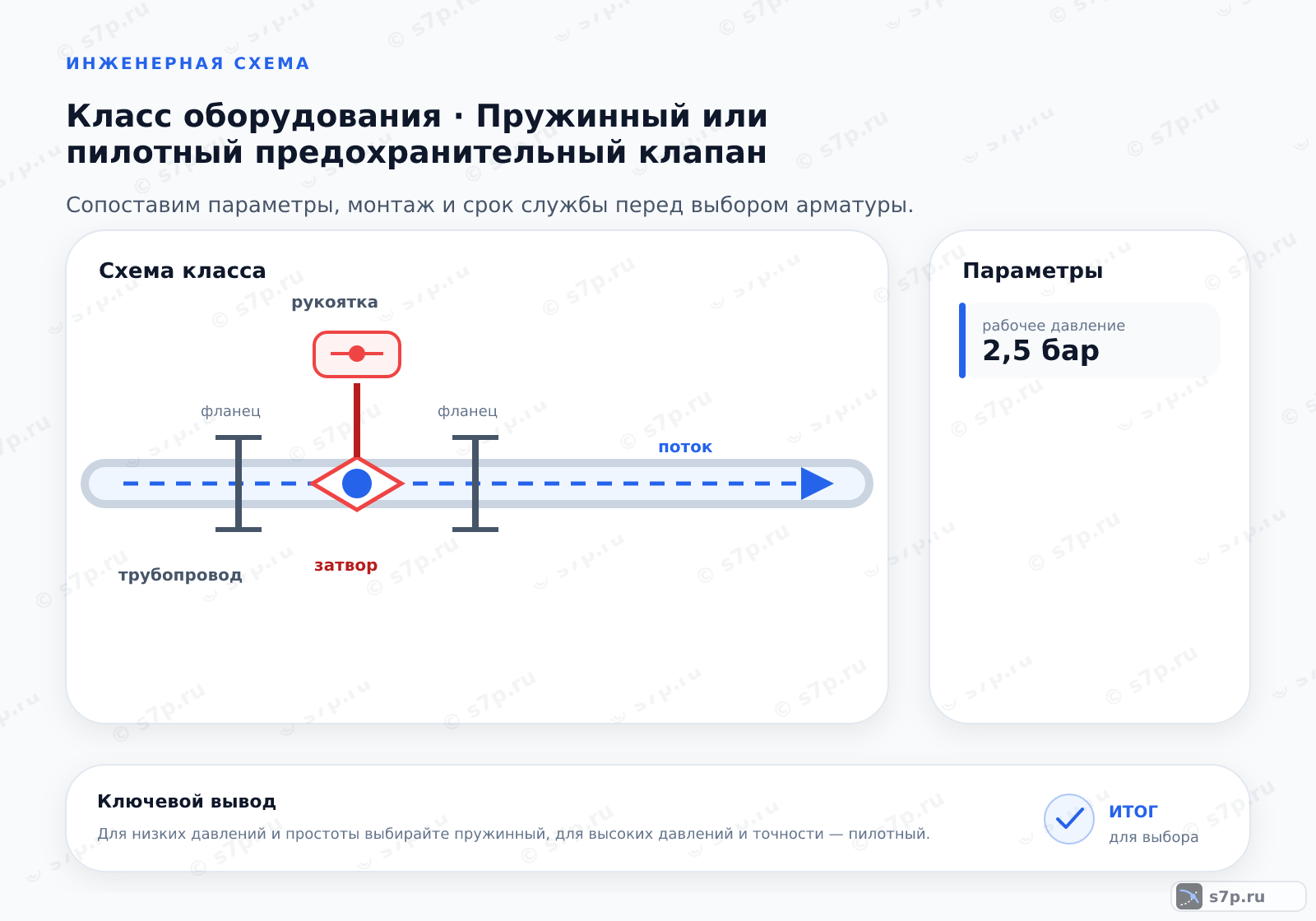

1. Пружинный или пилотный клапан
Пружинный клапан открывается за счёт усилия рабочей среды, которое преодолевает настройку пружины. Пилотный вариант использует управляющий контур, поэтому его поведение зависит от пилота, импульсной линии и чистоты среды. Выбор связывают с расходом сброса, давлением, составом среды и доступом к обслуживанию.
Для компактной системы с простым обслуживанием обычно рассматривают пружинную конструкцию. Для высокого давления или большого расхода оценивают пилотное исполнение, если схема допускает более сложную обвязку. Быстрое срабатывание не отменяет проверки противодавления, отвода и настроек конкретной модели.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Расчёт регулирующей арматуры».
2. Таблица сравнения
Сравнение начинают с механизма открытия, чувствительности к загрязнению и требований к импульсной линии. Пружинный клапан имеет прямую силовую связь и понятную диагностику, а пилотный разделяет основное запирание и управляющее воздействие. Поэтому одинаковое обозначение давления ещё не означает одинаковый порядок монтажа.
Пилотная схема может дать устойчивое управление при большом потоке, но требует чистого управляющего контура и доступного обслуживания. Пружинная схема проще по составу, однако её проверяют по усилию пружины и состоянию седла. Сравнивают не только пропускную способность, но и последствия отказа вспомогательных элементов.
3. Определения вариантов
Пружинный предохранительный клапан удерживает затвор усилием пружины до достижения давления настройки. После открытия среда отводится через корпус, а возврат зависит от снижения нагрузки и состояния седла. Пилотный клапан использует управляющий сигнал от среды, который воздействует на основной затвор через пилотный узел.
В пилотном исполнении отдельно контролируют импульсные линии, фильтрацию и герметичность управляющих соединений. В пружинном исполнении осматривают пружину, шток, седло и защиту от загрязнения. Оба типа требуют соответствия паспорту, схеме сброса и условиям конкретной установки.
4. Когда что применять
Для бытового котла в таблице указан пружинный вариант, поскольку для такой задачи важны простота и доступное обслуживание. Для турбины электростанции или нефтепровода указано пилотное исполнение, когда на решение влияют давление и большой расход. Загрязнённая среда требует отдельной проверки устойчивости элементов.
Окончательное применение определяют по сценарию сброса, фазовому состоянию среды, противодавлению и отводящей линии. Если импульсный контур нельзя защитить от загрязнения или повреждения, пилотная схема теряет часть своих преимуществ. Если нужна сложная автоматика, её согласуют с механикой клапана и защитами.
| Значение | Источник |
|---|---|
| Бытовые котлы: пружинный клапан из-за простоты и низкой стоимости. | инженерная практика; сверить по паспорту |
| Турбины электростанций: пилотный клапан для высоких давлений. | инженерная практика; сверить по паспорту |
| Нефтепроводы: пилотный клапан для больших расходов и давлений. | инженерная практика; сверить по паспорту |
| Загрязненные среды: пружинный клапан для устойчивости к загрязнениям. | инженерная практика; сверить по паспорту |
5. Эксплуатация
В эксплуатационные затраты входят осмотр, проверка настройки, очистка, замена пружины или пилотного узла и контроль отвода. У пилотной конструкции больше вспомогательных соединений, поэтому доступ к ним закладывают при монтаже. Пружинная конструкция проще, но состояние пружины и седла напрямую влияет на срабатывание.
Стоимость обслуживания из таблицы сравнивают с режимом работы и последствиями отказа, а не используют как самостоятельный критерий. Для пружины учитывают заявленный срок службы и условия среды. Любое вмешательство выполняют после изоляции оборудования, сброса давления и проверки того, что отвод не перекрыт.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы пружины | 10 лет | лет | инженерная практика; сверить по паспорту |
Частые вопросы
Как выбрать между пружинной и пилотной конструкцией?
Сопоставляют давление, расход сброса, свойства среды, противодавление и доступность обслуживания. Пружинное исполнение проще по составу и подходит для задач, где ценится прямое механическое срабатывание. Пилотное рассматривают при высоком давлении или большом расходе, если можно обеспечить чистоту импульсного контура. Оба варианта проверяют по паспорту, отводящей линии и сценарию аварии, а не только по присоединительному размеру.
Какие условия нужны для устойчивой работы пилотного клапана?
Пилотному клапану нужны исправный управляющий контур, чистая импульсная линия, подходящее давление и свободный отвод среды. Загрязнение пилота или фильтра меняет команду на основной затвор и может вызвать нестабильное срабатывание. При монтаже оставляют доступ к соединениям и проверяют их герметичность. Условия эксплуатации сверяют с паспортом конкретной модели, поскольку общая схема не задаёт универсальные границы.
Почему для загрязнённой среды иногда выбирают пружинный клапан?
В пружинной конструкции меньше вспомогательных каналов, чувствительных к загрязнению, поэтому таблица связывает её с загрязнёнными средами. Это не отменяет проверки седла, пружины, прохода и состава отложений. Если частицы могут повредить запирающие поверхности, оценивают фильтрацию и доступ к очистке. Окончательное решение зависит от расхода, давления, температуры и требований к сбросу конкретной установки.
Из-за чего предохранительный клапан пропускает среду после срабатывания?
Пропускание связано с загрязнением седла, повреждением уплотняющей поверхности, неверной настройкой, износом пружины или проблемой управляющего контура. У пилотного исполнения дополнительно проверяют импульсные соединения и состояние пилота. Клапан изолируют по безопасной процедуре, выясняют условия открытия и сравнивают состояние с паспортом. Нельзя маскировать утечку самовольной перенастройкой или перекрытием отводящей линии.
Что входит в эксплуатационные затраты пилотного и пружинного клапана?
Учитывают осмотры, проверку настройки, очистку, состояние седла, замену пружины или пилота и обслуживание отвода. Пилотная схема требует контроля дополнительных каналов и соединений, а пружинная — внимания к пружине и прямому механизму. Стоимость из таблицы сравнивают с режимом работы и последствиями отказа. Срок службы детали не принимают за срок службы всего клапана.
Что проверить после замены пружины или пилота?
После замены проверяют соответствие детали паспорту, правильность сборки, герметичность соединений и свободный путь сброса. Для пружины контролируют настройку и работу затвора, для пилота — импульсную линию, фильтрацию и управляющее воздействие. Затем оформляют результат контрольной процедуры и проверяют клапан в безопасном режиме. Само наличие новой детали не подтверждает готовность арматуры к эксплуатации.
