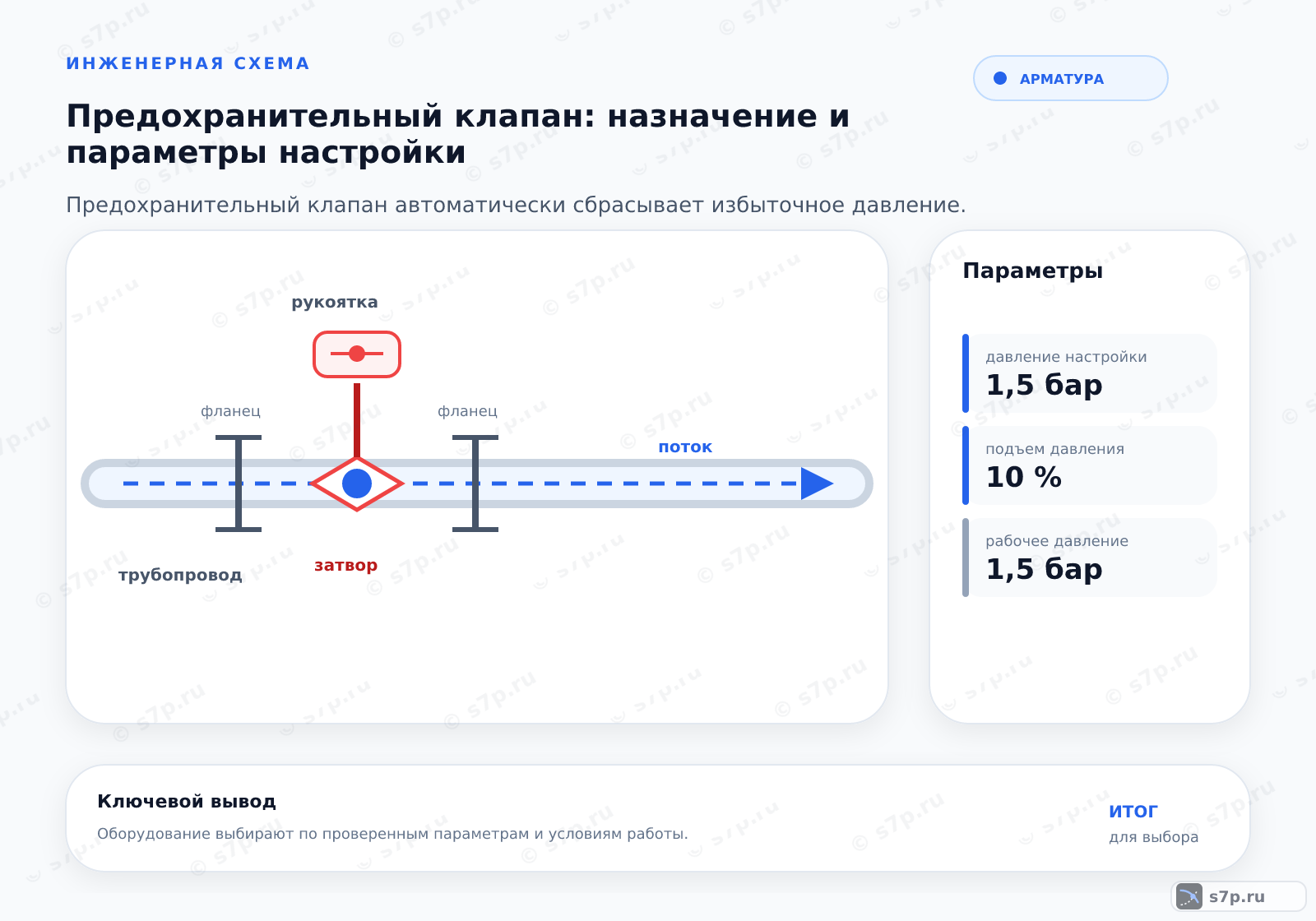

Предохранительный клапан автоматически сбрасывает избыточное давление в системе, возвращаясь в закрытое состояние после его снижения, тем самым предотвращая разрушение оборудования и трубопроводов. Правильная настройка давления предотвращает разрыв трубопроводов и выход из строя котла. Поток среды движется снизу вверх, преодолевая усилие пружины.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Оцените рабочее давление системы и выберите клапан с подходящим давлением настройки.
- 2Шаг 2
Установите клапан в соответствии с направлением потока, указанным на корпусе.
- 3Шаг 3
Подключите сбросной трубопровод к канализации или безопасной зоне.
- 4Шаг 4
Проверьте герметичность соединений и отсутствие утечек перед запуском.
- 5Шаг 5
Проведите пробное срабатывание, постепенно повышая давление в системе.
1. Что такое предохранительный клапан
Предохранительный клапан отводит среду при росте давления выше настройки и возвращается к закрытию после снижения нагрузки. В рабочем узле он связан с источником давления, пружиной, затвором и безопасной линией сброса, поэтому выбор нельзя свести только к диаметру корпуса.
Подбор начинают с рабочего давления, температуры среды, пропускной способности и направления потока. Настройку сверяют с паспортом, а место отвода выбирают так, чтобы срабатывание не создавало опасности для оборудования и людей.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Расчёт регулирующей арматуры».
2. Устройство и принцип работы
При повышении давления затвор перемещается против усилия пружины, открывая путь для сброса. После уменьшения нагрузки пружина возвращает затвор к седлу. Для стабильной работы важны чистота прохода, правильное положение корпуса, герметичность соединений и свободная сбросная линия.
Перед запуском проверяют направление потока по корпусу, подключение отвода и отсутствие утечек. Пробное срабатывание выполняют постепенно и только в предусмотренной схеме, чтобы отделить работу механизма от неисправности трубопровода.
3. Ключевые параметры
В таблице приведены давление настройки, температура среды, пропускная способность и диаметр присоединения. Эти параметры рассматривают совместно: клапан должен пропустить нужный объём среды при рабочем режиме и при этом соответствовать присоединению и паспортной настройке.
Давление настройки не выбирают по удобству монтажа. Его сопоставляют с рабочим давлением системы, источником нагрузки и допустимым пределом защищаемого оборудования. Температуру и свойства среды проверяют отдельно по паспорту материалов.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление настройки | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура среды | 95 °C | °C | инженерная практика; сверить по паспорту |
| Пропускная способность | 5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Диаметр присоединения | 32 мм | мм | инженерная практика; сверить по паспорту |

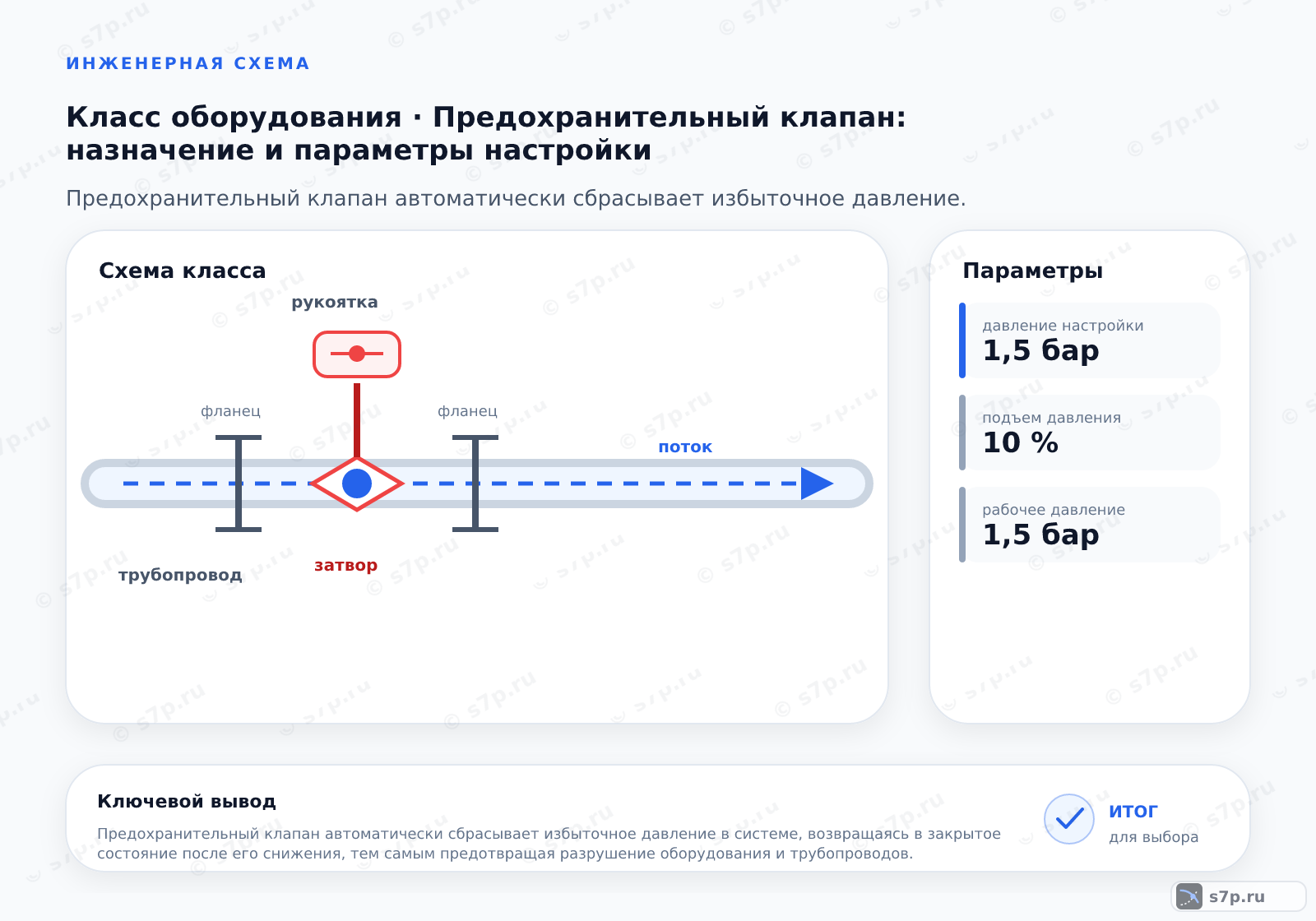

4. Схема работы предохранительного клапана
В нормальной схеме поток подходит к клапану снизу, преодолевает усилие пружины при превышении настройки и уходит через сбросную линию. После снижения давления затвор возвращается к седлу, если проход не загрязнён и механизм не заедает.
Монтажное положение и направление потока проверяют по корпусу. Линию сброса ведут в канализацию или безопасную зону без условий, которые могут заблокировать выход среды. Любая такая проверка относится к узлу целиком, а не только к клапану.
5. Виды и разновидности
Пружинный клапан удерживает затвор усилием пружины и применяется как типовое решение для давления. Поплавковый реагирует на уровень жидкости, поэтому его назначение отличается от защиты по давлению. Парашютный вариант предназначен для пара и имеет защиту от конденсата.
Сравнение начинают с того, какая величина должна вызвать срабатывание: давление или уровень. Затем проверяют среду, температуру, пропускную способность и условия отвода. Неподходящий тип не компенсируется ручной регулировкой пружины.
| Значение | Источник |
|---|---|
| Пружинный клапан: самый распространенный тип, использует силу пружины для удержания затвора. | инженерная практика; сверить по паспорту |
| Поплавковый клапан: используется для жидкостей, реагирует на уровень, а не давление. | инженерная практика; сверить по паспорту |
| Парашютный клапан: предназначен для пара, имеет защитный кожух от конденсата. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Проверка клапана нужна для подтверждения свободного хода, герметичности и соответствия защищаемому участку. Пропускную способность сверяют с режимом, чтобы сброс не оказался недостаточным при росте давления. Состояние отвода также влияет на результат срабатывания.
В эксплуатации наблюдают за утечкой, шумом и повторным закрытием. Если клапан срабатывает без причины или не возвращается к седлу, проверяют настройку, загрязнение, пружину и давление в системе до любых регулировочных действий.
7. Частые ошибки и на что смотреть
Сбросной трубопровод после клапана нельзя перекрывать: закрытый выход лишает устройство функции защиты. Также не меняют усилие пружины без проверки настройки и паспорта, поскольку неизвестное давление срабатывания нарушает согласование с защищаемой системой.
К ошибкам относят монтаж против стрелки потока, отвод в опасную зону, работу с негерметичным соединением и пробное открытие без постепенного повышения давления. При подозрении на неисправность систему сначала переводят в безопасное состояние.
Частые вопросы
Как выбрать давление настройки предохранительного клапана?
Сначала определяют рабочее давление защищаемой системы, температуру среды и допустимый предел оборудования. Затем выбирают клапан с подходящей настройкой и пропускной способностью по паспорту. Давление настройки не выбирают только по присоединению или размеру корпуса. Отдельно проверяют, сможет ли сбросная линия безопасно отвести среду при срабатывании.
Почему направление потока проверяют по корпусу?
Конструкция клапана рассчитана на движение среды в заданную сторону: поток должен воздействовать на затвор и пружину так, как предусмотрено изготовителем. Монтаж против стрелки меняет усилия и может помешать открытию или закрытию. Перед запуском сверяют стрелку на корпусе со схемой, затем проверяют соединения и отсутствие утечки.
Почему нельзя перекрывать линию после клапана?
При росте давления клапан должен свободно вывести среду в канализацию или безопасную зону. Закрытая или заглушенная сбросная линия лишает механизм возможности снизить нагрузку и превращает защиту в источник опасного сопротивления. Поэтому состояние отвода проверяют вместе с клапаном и не устанавливают запорный элемент, который может перекрыть выход.
Что проверить, если клапан начал пропускать среду?
Проверяют давление в системе, чистоту седла, состояние пружины, правильность монтажа и герметичность соединений. Срабатывание по режиму отделяют от негерметичности после закрытия. Регулировкой пружины проблему не скрывают: сначала систему переводят в безопасное состояние, затем сопоставляют фактическое состояние с паспортом и схемой сброса.
Чем пружинный клапан отличается от поплавкового?
Пружинный клапан удерживает затвор усилием пружины и реагирует на давление. Поплавковый предназначен для жидкостей и срабатывает от уровня, а не от давления. Парашютный вариант используют для пара и дополняют защитой от конденсата. Выбор начинают с величины, которая должна вызвать открытие, затем проверяют среду и паспорт.
Как безопасно проверить срабатывание после монтажа?
Проверяют направление потока, соединения и готовность сбросной линии, после чего давление повышают постепенно в предусмотренной схеме. Наблюдают за открытием, отводом среды и возвращением затвора к седлу. Испытание прекращают при утечке, шуме или неправильной реакции. Ручную регулировку пружины без подтверждения настройки не выполняют.
