Полнопроходной кран обеспечивает минимальное гидравлическое сопротивление, тогда как редуцированный снижает стоимость и габариты, но увеличивает потери давления. Гидравлическое сопротивление: полнопроходный кран обычно имеет малое сопротивление, тогда как редуцированный кран создает большее сопротивление из-за сужения потока.
данные обновлены 2026-10-21 ·
1. Полнопроходной или редуцированный шаровой кран
Полнопроходной кран сохраняет проход, близкий к диаметру присоединительной трубы, поэтому создаёт малое сопротивление потоку. В редуцированном исполнении проход уже, и сужение увеличивает потери давления, зато корпус может быть компактнее и дешевле в конкретной схеме.
Выбор зависит от требуемой пропускной способности, допустимых потерь напора, места монтажа и условий очистки. Сравнивать краны только по внешнему размеру или цене нельзя: проход влияет на работу всей ветви.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Задвижки».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Присоединения и строительные размеры».

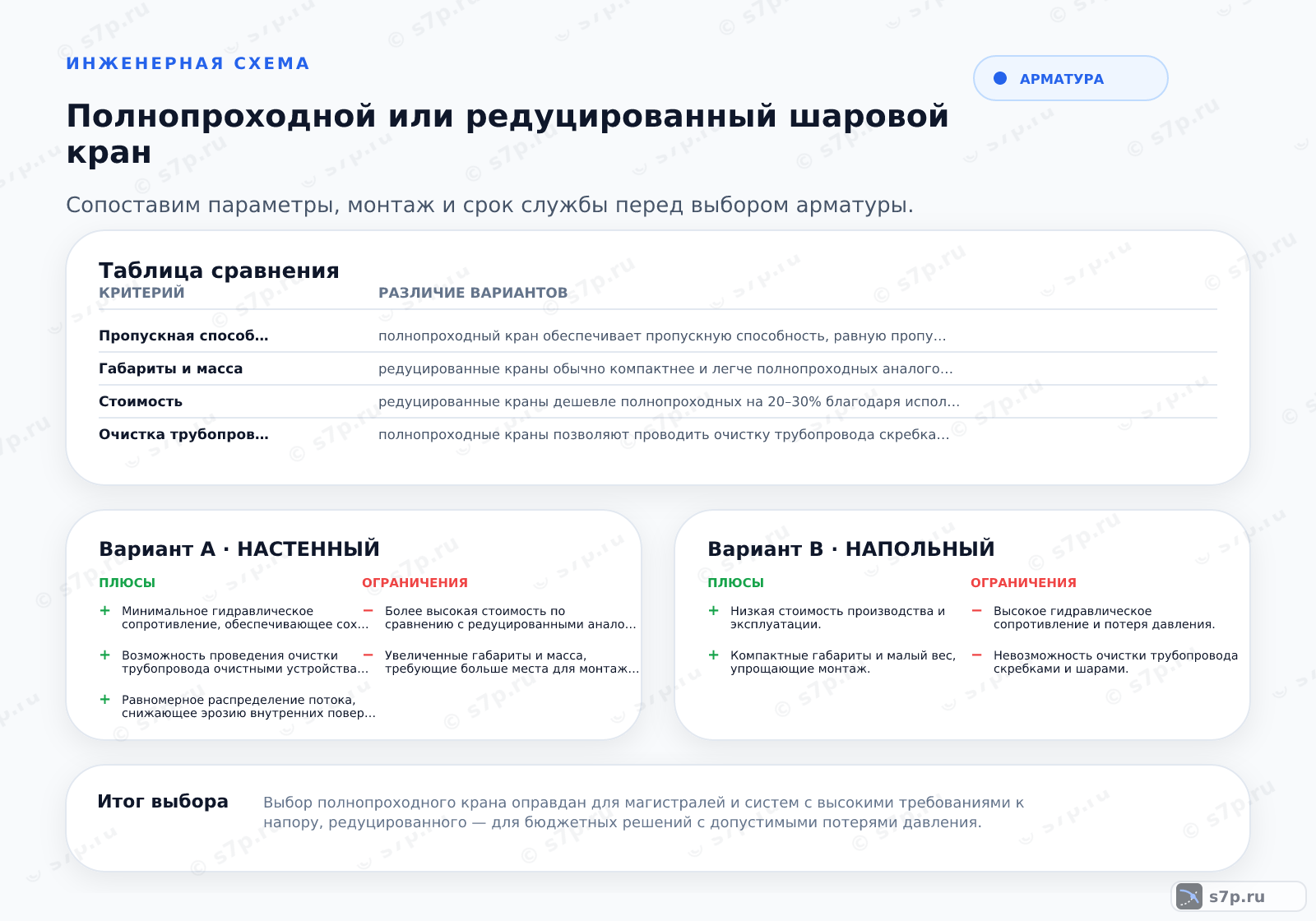

2. Таблица сравнения
Таблица сравнения связывает тип прохода с сопротивлением, стоимостью, габаритами и эксплуатационными условиями. Полнопроходной вариант рассматривают для магистралей с чистой водой, механической очистки и приборов, чувствительных к потерям напора.
Редуцированный кран подходит для небольших ветвей с нестрогими требованиями к напору или при стеснённом монтаже. При чтении таблицы проверяют, не приведёт ли сужение к потере рабочей точки системы.
3. Определения вариантов

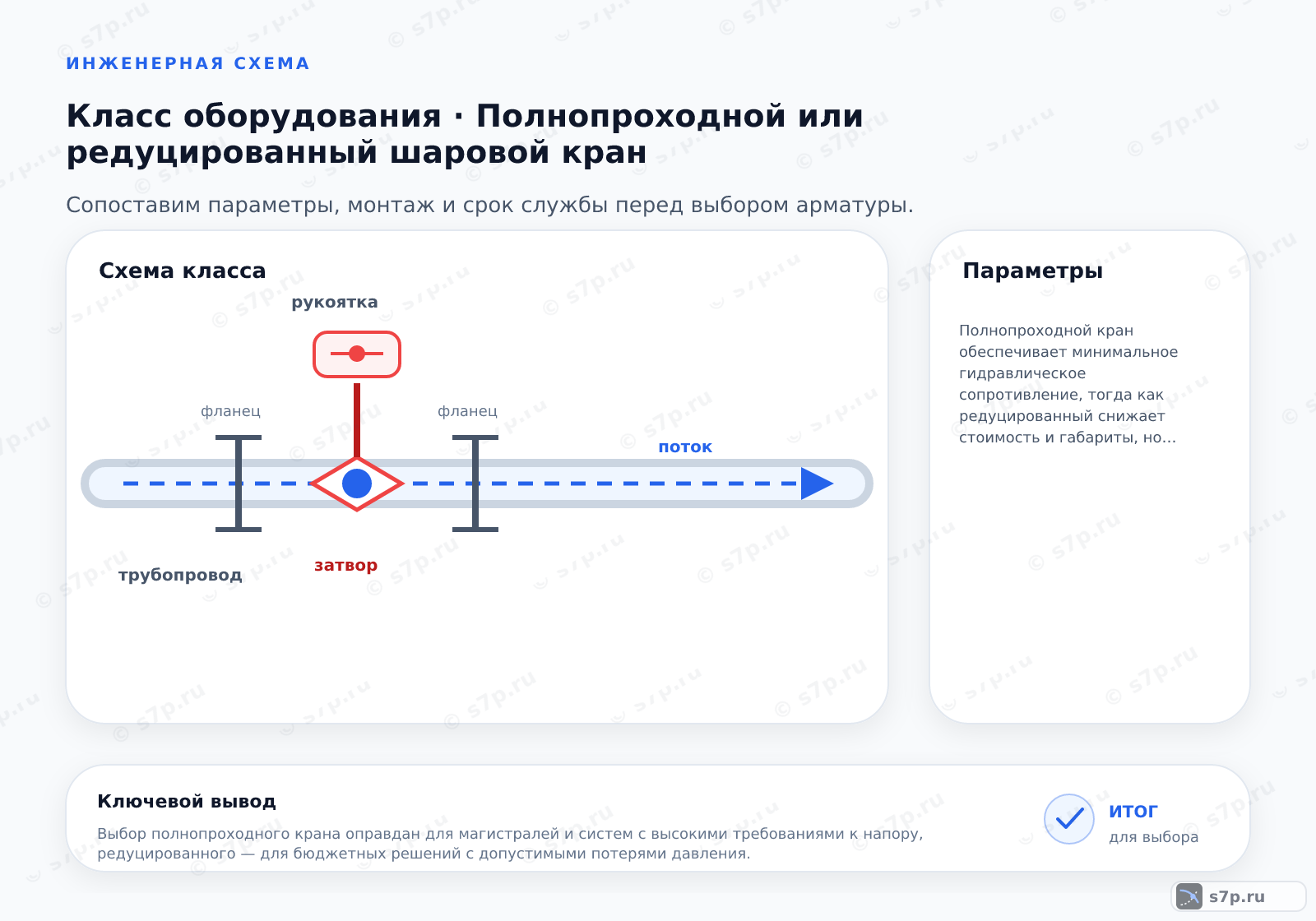

В полнопроходном кране диаметр отверстия в шаре соответствует проходу трубы, поэтому поток проходит без дополнительного сужения. В редуцированном исполнении отверстие меньше, и переход создаёт местное сопротивление перед и после шара.
Оба варианта выполняют запорную функцию, но требования к схеме различаются. Для выбора проверяют чистоту среды, возможность механической очистки, чувствительность оборудования к потерям и доступ для обслуживания.
4. Когда что применять
Полнопроходной кран выбирают для магистралей с чистой водой, максимальной пропускной способностью и регулярной механической очисткой. В отоплении он уместен там, где подключённые приборы чувствительны к потерям напора и проход должен оставаться свободным.
Редуцированное исполнение оценивают для небольших ветвей, ограниченного бюджета и стеснённых условий, где важны компактность и вес. Окончательная проверка включает присоединение, рабочую среду и допустимое сопротивление.
| Значение | Источник |
|---|---|
| Для магистралей с чистой водой и требованием к максимальной пропускной способности. | инженерная практика; сверить по паспорту |
| Для трубопроводов, требующих регулярной механической очистки. | инженерная практика; сверить по паспорту |
| Для систем отопления с чувствительными к потерям напора приборами. | инженерная практика; сверить по паспорту |
| Для небольших ветвей с ограниченным бюджетом и нестрогими требованиями к напору. | инженерная практика; сверить по паспорту |
| Для стесненных условий монтажа, где важны компактность и вес. | инженерная практика; сверить по паспорту |
5. Эксплуатация
В таблице эксплуатационных параметров приведены разница стоимости, коэффициент сопротивления, потеря давления, срок службы и пропускная способность. Эти значения помогают увидеть компромисс между проходом и затратами, но не заменяют расчёт конкретного участка.
После монтажа контролируют положение крана, герметичность соединений и отсутствие признаков избыточного сопротивления. При необходимости очистки проверяют, позволяет ли выбранная конструкция провести её без демонтажа соседних участков.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Разница в стоимости | 25 % | % | инженерная практика; сверить по паспорту |
| Коэффициент сопротивления | 1.5 ед. | ед. | инженерная практика; сверить по паспорту |
| Потеря давления | 0.02 бар | бар | инженерная практика; сверить по паспорту |
| Срок службы | 20 лет | лет | инженерная практика; сверить по паспорту |
| Пропускная способность | 100 % | % | инженерная практика; сверить по паспорту |
Частые вопросы
Когда нужен полнопроходной шаровой кран?
Полнопроходной вариант рассматривают для магистралей с чистой водой, максимальной пропускной способностью и регулярной механической очисткой. Он также подходит для отопительных систем с приборами, чувствительными к потерям напора. Перед выбором проверяют присоединение, рабочую среду, доступ для обслуживания и паспортный режим конкретного крана.
Что меняет редуцированный проход в рабочей системе?
Сужение прохода увеличивает местное гидравлическое сопротивление и потерю давления по сравнению с полнопроходной конструкцией. Одновременно редуцированный кран может быть компактнее и дешевле для небольшой ветви. Проверяют, не смещает ли сопротивление рабочую точку и хватает ли пропускной способности при фактическом режиме участка.
Как учесть необходимость механической очистки трубопровода?
Сначала выясняют, должен ли очистной инструмент проходить через кран без демонтажа. Для регулярной механической очистки в таблице выделен полнопроходной вариант, поскольку сужение редуцированной конструкции может ограничить проход. После этого проверяют чистоту среды, доступ к узлу и соответствие диаметра крана проектной линии.
Как сравнить сопротивление двух типов до монтажа?
Сопоставляют геометрию прохода, коэффициент сопротивления и потерю давления из таблицы с расчётом участка. Полнопроходная конструкция даёт меньшее сужение, редуцированная — большее местное сопротивление. Итог зависит от расхода, соседних элементов и допустимого напора, поэтому табличное значение не переносят на другой размер без проверки.
Когда меньшая стоимость редуцированного крана оправдана?
Редуцированный вариант оценивают для небольших ветвей, ограниченного бюджета и нестрогих требований к напору. Экономия имеет смысл только тогда, когда дополнительная потеря давления не нарушает работу приборов и насоса. Перед решением сравнивают стоимость, пропускную способность, обслуживание и последствия возможной очистки участка.
Что проверить в стеснённом месте установки?
Проверяют габариты и вес крана, доступ к рукоятке или приводу, направление монтажа и возможность обслуживания соединений. Компактность редуцированного исполнения не отменяет требования к проходу и рабочей среде. После установки убеждаются, что корпус не нагружен трубой, а демонтаж соседних участков не стал единственным способом ремонта.
