Односедельный и двухседельный клапаны распределяют давление на затвор по-разному. Среду, расход, давление, температуру, утечку и привод проверяют вместе, потому что режим меняет результат сравнения.
данные обновлены 2026-10-21 ·
1. Односедельный и двухседельный клапан
Односедельное и двухседельное исполнения отличаются распределением давления на затвор и требованиями к герметичности. Односедельный клапан рассматривают там, где нужна точная настройка расхода и более строгая герметизация закрытого прохода. Двухседельный вариант применяют при иных нагрузках на затвор и сравнивают с учётом среды, перепада и привода.
Выбор начинают с режима, а не с названия конструкции. Фиксируют среду, расход, давление, температуру, требуемую утечку и характер регулирования. Затем проверяют усилие привода, материалы уплотнений и доступность обслуживания. При изменении рабочего режима прежнее сравнение не считают достаточным.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Расчёт регулирующей арматуры».
2. Таблица сравнения

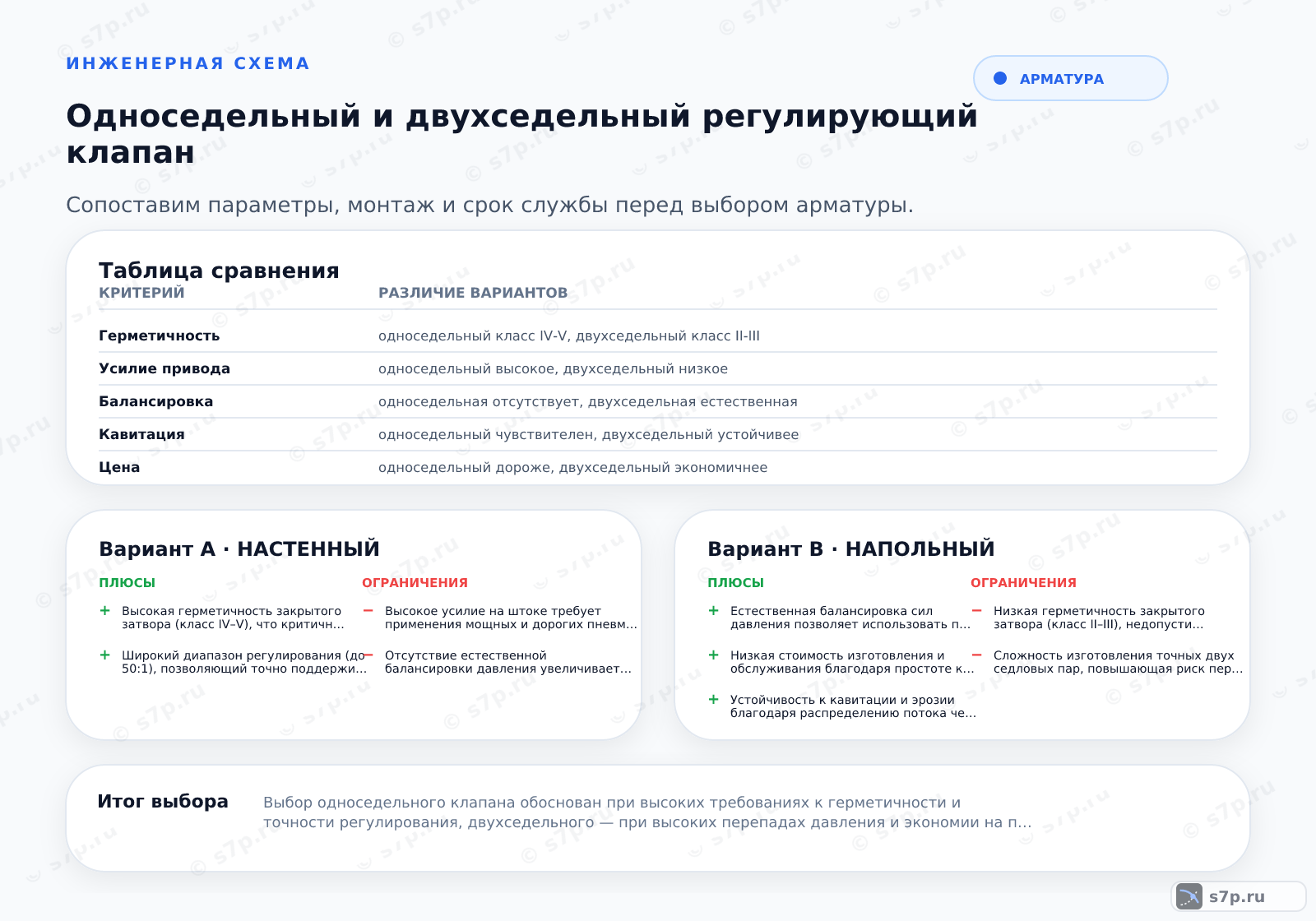

Сравнительная таблица показывает различия по диапазону регулирования, герметичности, стоимости и потерям давления. Односедельный и двухседельный варианты нельзя оценивать по одному полю: требование к утечке может вступать в компромисс с усилием привода и гидравлическим сопротивлением. Каждое значение сверяют с источником и исполнением.
Стоимость привода, клапана и обслуживания относится к приведённому сравнению, а не к универсальной расценке. Для рабочего проекта учитывают фактическую среду, присоединение, доступ к уплотнениям и режим управления. Если меняется привод или материал, таблицу перечитывают как новую комбинацию параметров.
3. Определения вариантов

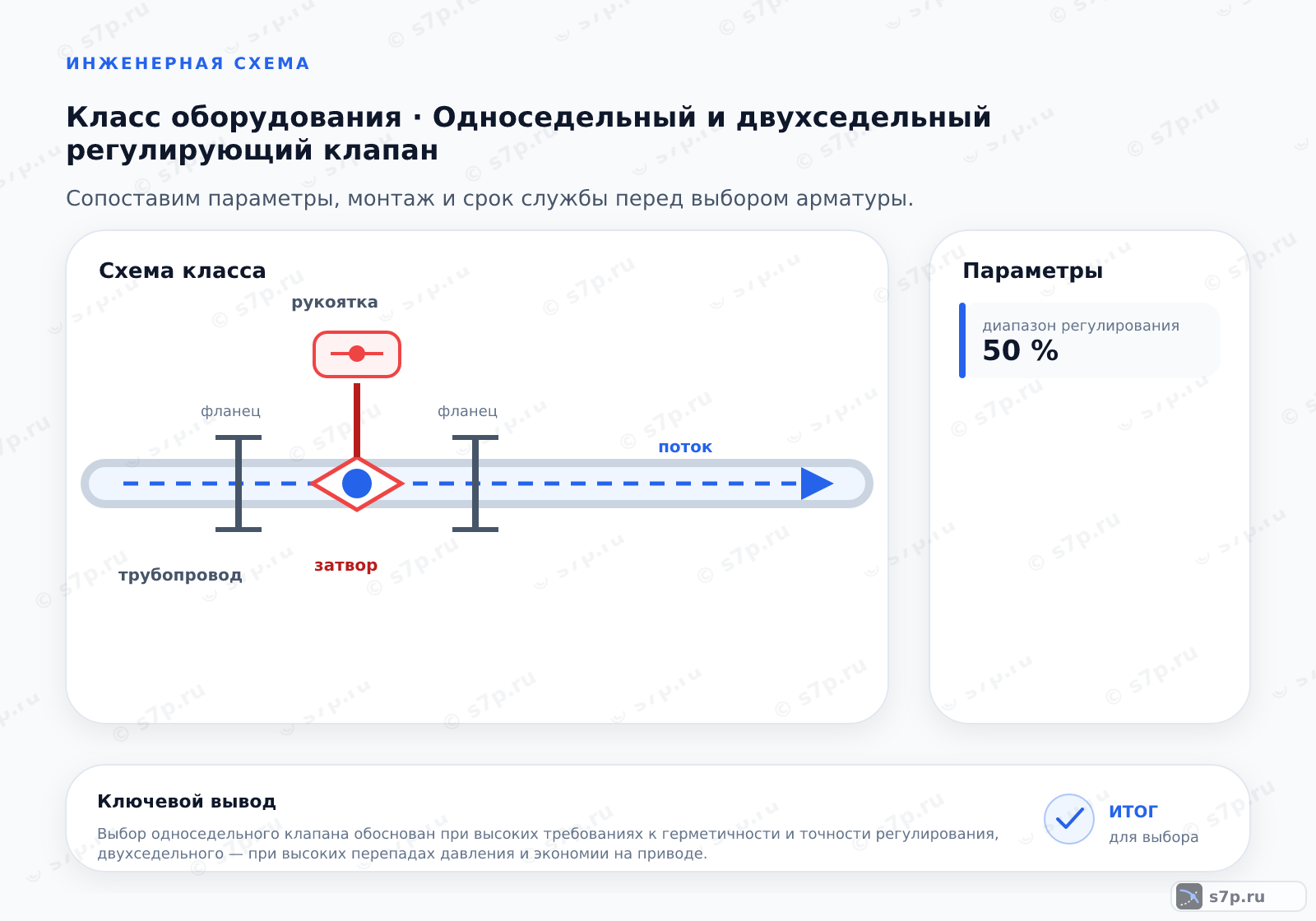

В односедельной конструкции давление среды действует на один затворный узел, поэтому от привода требуется соответствующее усилие для перемещения и удержания. Двухседельная конструкция распределяет воздействие между затворами и может уменьшать нагрузку на привод. Реальные характеристики зависят от профиля, материалов и паспорта.
Герметичность оценивают по указанному классу и процедуре испытания, а не по названию седла. При осмотре проверяют состояние затворов, направляющих, штока и уплотнений. Нельзя переносить характеристику одной конструкции на другую без проверки, даже если оба клапана имеют одинаковое присоединение.
4. Когда что применять
Для точного регулирования воды при небольшом перепаде выбирают односедельное решение. Управление паром в теплообменниках с большим перепадом и требованием к герметичности требует отдельного сопоставления с двухседельным исполнением и приводом. Агрессивная среда, высокая скорость и риск кавитации меняют требования к материалам и профилю.
В системах учёта тепловых ресурсов смотрят на утечку через закрытый клапан, а в водоснабжении с жидкостью низкой вязкости — на сопротивление и режим управления. Эти сценарии служат исходными ориентирами, но окончательный выбор проверяют по паспорту, проектному расходу и фактической схеме трубопровода.
| Значение | Источник |
|---|---|
| Точное регулирование расхода воды в системах отопления с низким перепадом давления. | инженерная практика; сверить по паспорту |
| Управление паром в теплообменниках с высоким перепадом давления и требованием к герметичности. | инженерная практика; сверить по паспорту |
| Регулирование агрессивных сред с высокой скоростью потока и риском кавитации. | инженерная практика; сверить по паспорту |
| Учет тепловых ресурсов с требованием минимальной утечки через закрытый клапан. | инженерная практика; сверить по паспорту |
| Управление жидкостями с низкой вязкостью в системах водоснабжения без жестких требований к герметичности. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Эксплуатационные затраты включают клапан, привод, обслуживание и замену уплотнений. Табличные значения позволяют сравнить приведённые варианты между собой, но не подменяют цену конкретного исполнения. Потери давления связывают с рабочим расходом и характеристикой клапана, а не рассматривают отдельно от насоса и линии.
В работе контролируют ход штока, реакцию на команду, утечку закрытого прохода и состояние уплотнений. При росте потерь или появлении шума проверяют режим, кавитацию, загрязнение и настройку привода. Ремонт выбирают после определения причины; простая замена настройки не исправляет износ седла или направляющих.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы уплотнений | 3 года | года | инженерная практика; сверить по паспорту |
| Потери давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
Частые вопросы
Когда подходит односедельный регулирующий клапан?
Односедельное исполнение рассматривают для точного регулирования расхода воды при небольшом перепаде и для задач, где важна герметичность закрытого прохода. Проверяют усилие привода, температуру, материал седла, рабочую среду и требуемый диапазон управления. Таблица страницы служит ориентиром, а окончательный выбор подтверждают расчётом, паспортом и схемой трубопровода.
Когда стоит рассматривать двухседельную конструкцию?
Двухседельное исполнение рассматривают при режиме, где важно распределить воздействие среды на затвор и сопоставить нагрузку с возможностями привода. В исходной таблице оно связано с управлением паром при большом перепаде и с требованием к герметичности. Перед применением проверяют характеристику клапана, материалы, режим регулирования и фактический перепад по паспорту.
Как перепад давления влияет на выбор клапана?
Перепад влияет на усилие затвора, работу привода, потери давления и риск шума или кавитации. При небольшом перепаде и точном регулировании рассматривают односедельное исполнение, при иных нагрузках сравнивают двухседельный вариант. Расчёт ведут для фактического расхода и среды, затем проверяют, что результат соответствует характеристике конкретной модели.
Что важнее при работе с агрессивной средой?
Проверяют совместимость корпуса, седла, штока и уплотнений с химическим составом, а также скорость потока, температуру и риск кавитации. Тип седла выбирают вместе с профилем затвора и приводом. Внешне одинаковые исполнения могут иметь разные материалы и ограничения, поэтому решение подтверждают паспортом и условиями участка, а не только названием среды.
Почему при работе клапана растут потери давления?
Рост потерь связан с неверно выбранной характеристикой, загрязнением прохода, неполным ходом затвора, изменением расхода или неправильной настройкой привода. Сначала фиксируют режим и положение клапана, затем проверяют седло, направляющие и линию. Сравнение выполняют с табличным значением и паспортной кривой. Подтяжка или смена команды не устраняет механическую причину.
Как сравнить два исполнения перед заменой клапана?
Составляют общую схему сравнения: среда, расход, давление, температура, перепад, требуемая герметичность, привод, материалы, присоединение и доступ к обслуживанию. Затем сопоставляют потери, стоимость и срок службы уплотнений по исходной таблице. Если меняется конструкция седла или привода, пересчитывают рабочий режим и проверяют паспорт, даже при совпадении габаритов.
