Мембранная арматура изолирует привод от рабочей среды гибкой мембраной. Состав, температура и давление среды должны соответствовать корпусу и мембране; иначе материал оставляют на уточнение.
данные обновлены 2026-10-21 ·
1. Что такое мембранная арматура
Мембранная арматура отделяет приводной механизм от рабочей среды гибкой мембраной. При выборе смотрят не только на присоединение корпуса, но и на химическую стойкость мембраны, состояние седла и характер среды. Такая конструкция полезна там, где загрязнение привода недопустимо и требуется разобщить внутреннюю полость с механизмом.
Рабочее положение формируется контактом мембраны с седлом, поэтому перекос, частицы и чрезмерное усилие меняют герметичность. До подбора фиксируют состав среды, её температуру и давление, затем сопоставляют их с паспортом корпуса и мембраны. Если эти сведения неполны, выбор материала оставляют открытым до уточнения режима.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Расчёт регулирующей арматуры».
2. Устройство и принцип работы
При открытии привод отводит мембрану от седла и освобождает проход, а при закрытии возвращает её к уплотняющей поверхности. Рабочий ход зависит от конструкции привода и состояния мембраны. Перемещение должно проходить без рывков: заедание, складки или следы химического воздействия требуют отдельной проверки, а не простой перенастройки.
Перед пуском осматривают корпус, соединения и доступные участки мембраны, удаляют воздух из линии по принятой схеме и проверяют направление движения среды. Арматуру не нагружают трубными усилиями и не используют привод для устранения перекоса. После заполнения оценивают отсутствие внешней течи и реакцию затвора на команду управления.
- Шаг 1—
3. Схема работы мембранной арматуры

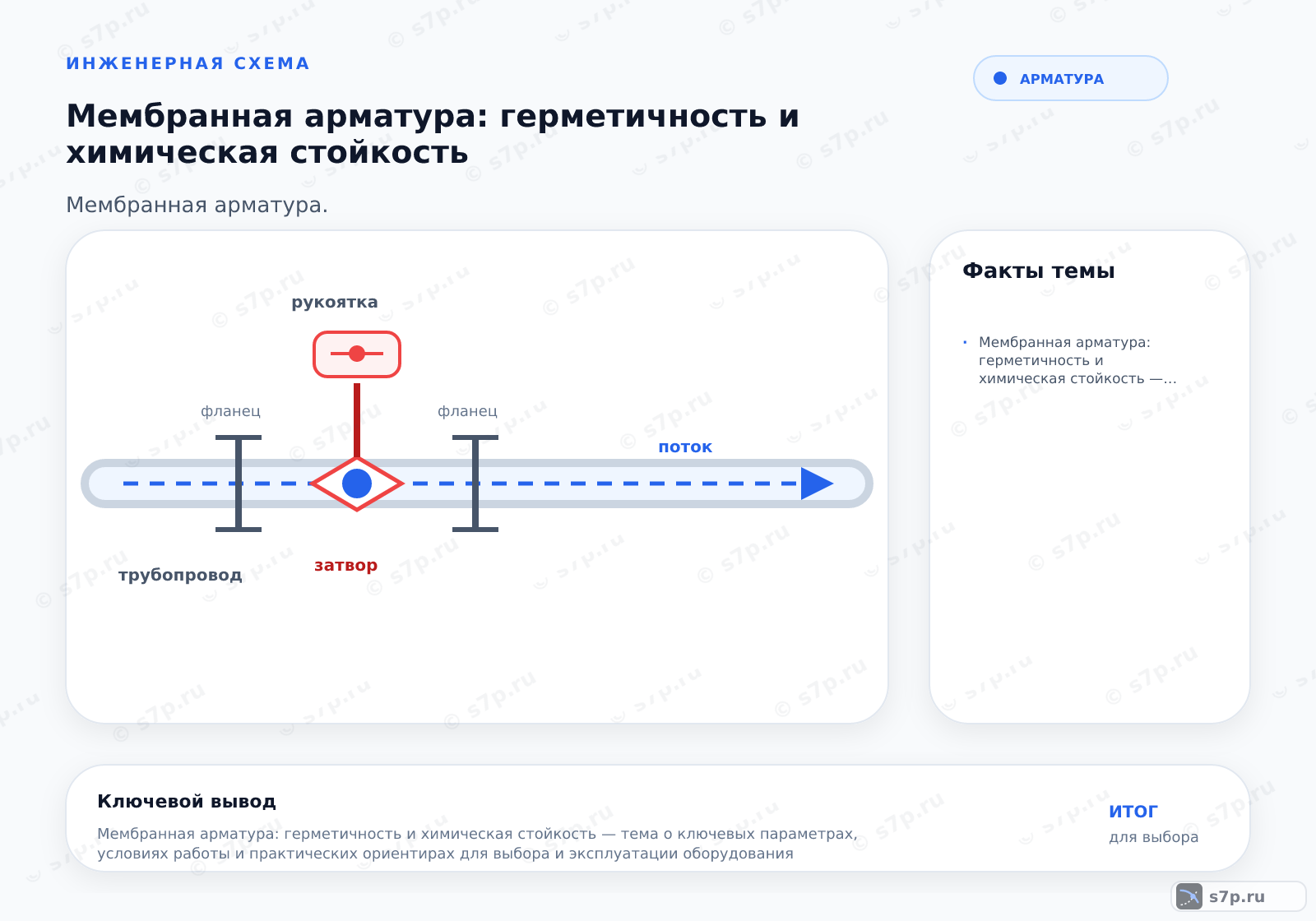

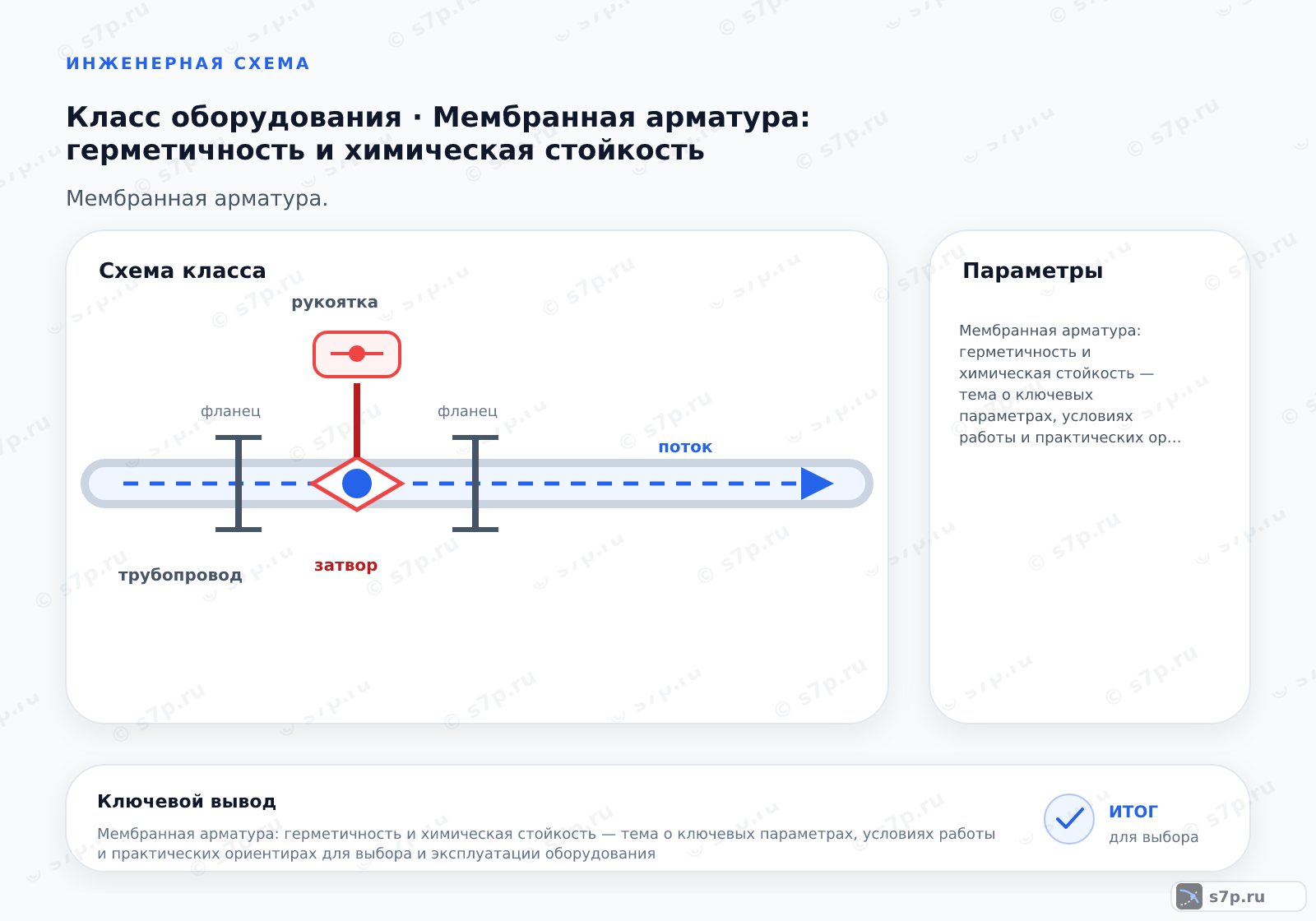

Схема работы включает подвод среды, корпус с седлом, мембрану и привод. Давление действует на затвор через рабочую камеру, а привод задаёт положение мембраны. При сравнении исполнений учитывают доступ для осмотра, возможность замены мембраны и совместимость деталей с составом среды, а не только форму корпуса.
В эксплуатации отделяют неисправность мембраны от проблем линии. Внешняя течь у соединения указывает на состояние уплотнения или монтаж, а пропуск при закрытом затворе заставляет проверить мембрану и седло. Результаты осмотра сопоставляют с паспортом и прежними записями, чтобы не принять постепенное старение материала за ошибку настройки.
Частые вопросы
Как подобрать материал мембраны для химической среды?
Сначала фиксируют состав среды, концентрацию, температуру и давление, затем сверяют их с паспортом мембраны и корпуса. Проверяют не только общую химическую стойкость, но и совместимость с седлом, прокладками и приводом. Если состав меняется по режимам, рассматривают наиболее тяжёлое подтверждённое воздействие. При отсутствии исходных сведений материал не назначают по названию среды.
Почему мембранная арматура начинает пропускать среду?
Пропуск возникает при повреждении или потере упругости мембраны, загрязнении седла, перекосе привода либо нарушении соединения. Сначала отделяют внешнюю течь от утечки через закрытый затвор: осматривают корпус, прокладку и доступную поверхность мембраны. Затем проверяют ход привода без чрезмерного усилия. Если причина не устраняется очисткой и корректной настройкой, мембрану и седло сравнивают с паспортом для решения о ремонте.
Чем мембранное исполнение отличается от клапана с металлическим затвором?
Мембрана отделяет привод от рабочей среды и принимает участие в уплотнении, поэтому материал выбирают с учётом химического воздействия. В клапане с металлическим затвором среда контактирует с затвором и его уплотняющими поверхностями по другой схеме. Сравнивают не только герметичность, но и доступ к ремонту, устойчивость материалов, характер загрязнений и требования к приводу.
Можно ли использовать мембранную арматуру для загрязнённой среды?
Такое применение рассматривают только после проверки конструкции, прохода, материала мембраны и возможности удаления отложений. Изоляция привода от среды полезна, но не отменяет риска повреждения мембраны частицами или засорения седла. Уточняют состав загрязнений, режим промывки и порядок осмотра по паспорту. Если эти сведения отсутствуют, совместимость считают неподтверждённой.
Какие места осматривают перед пуском мембранного узла?
Проверяют корпус, соединения, прокладку, положение привода и доступный участок мембраны. Убеждаются, что трубопровод не передаёт на арматуру перекос или вес, а направление среды соответствует схеме. После заполнения оценивают отсутствие внешней течи и плавность хода. При обнаружении складки, заедания, следов воздействия среды или посторонних частиц пуск откладывают до выяснения причины.
Как понять, что мембрана потеряла рабочее состояние?
На ухудшение состояния указывают пропуск при закрытом затворе, внешняя течь, изменение хода привода и повторное появление проблемы после очистки седла. Осмотр проводят без повреждения детали и сопоставляют с паспортным положением. Химическое воздействие, складки, надрывы и потеря упругости требуют замены или ремонта по документации. Усиливать привод для компенсации износа не следует.
