Кровельная система выводит воздуховод через покрытие, сохраняя герметичность проходки и защищая канал от осадков, мусора, конденсата и ветровой нагрузки. Узел выбирают по типу кровли, диаметру, утеплению, положению стропил и расстоянию до окон; для проверки используют скорость 6 м/с, высоту вывода 500 мм и толщину утеплителя 30 мм.
данные обновлены 2026-10-21 ·
1. Устройство кровельной проходки для вентиляционного канала
Кровельная вентиляция выводит воздуховод через покрытие и одновременно сохраняет герметичность крыши. Узел проходки включает отверстие, фланец или кровельный выход, уплотнение вокруг трубы и верхний элемент, который защищает канал от осадков и мусора.
При подборе учитывают тип кровли, диаметр и утепление воздуховода, положение стропил, расстояние до окон и ветровое воздействие. Ошибка в проходке приводит не только к утечке воздуха, но и к намоканию утеплителя или конструкций вокруг основания.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».

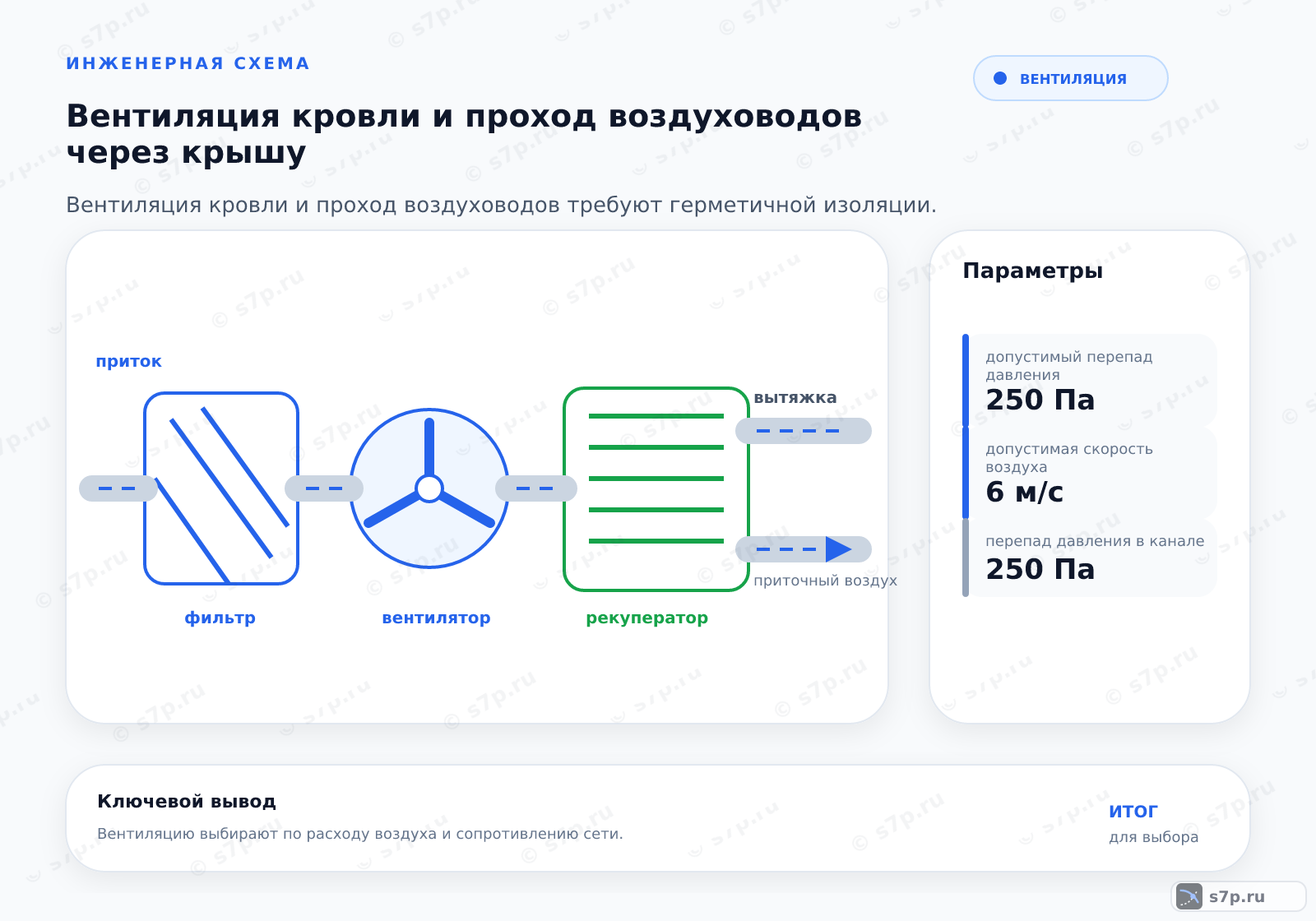

2. Устройство и принцип работы
Воздух проходит по каналу через герметичную проходку, а кровельный выход передаёт нагрузку на основание и стропильную конструкцию. Утепление ограничивает охлаждение стенки в неотапливаемой зоне, а дефлектор или зонт прикрывает верхний срез от осадков.
Монтаж начинают с выбора места, затем выполняют отверстие, закрепляют фланец, соединяют воздуховод и восстанавливают гидроизоляцию вокруг основания. После установки проверяют крепления и протечки, потому что внешний колпак не компенсирует негерметичный стык.
- Шаг 1Определите место вывода воздуховода с учетом ветровых нагрузок и расстояний до окон.
- Шаг 2Вырежьте отверстие в кровельном покрытии согласно диаметру воздуховода.
- Шаг 3Установите кровельный выход или фланец, закрепив его к стропилам.
- Шаг 4Подсоедините воздуховод к фланцу, обеспечив герметичность соединения.
- Шаг 5Нанесите гидроизоляцию вокруг основания трубы, используя герметик и ленту.
- Шаг 6Установите дефлектор или зонт, закрепив их на верхнем конце трубы.
- Шаг 7Проверьте герметичность и надежность крепления, проведя тест на протечки.
3. Ключевые параметры

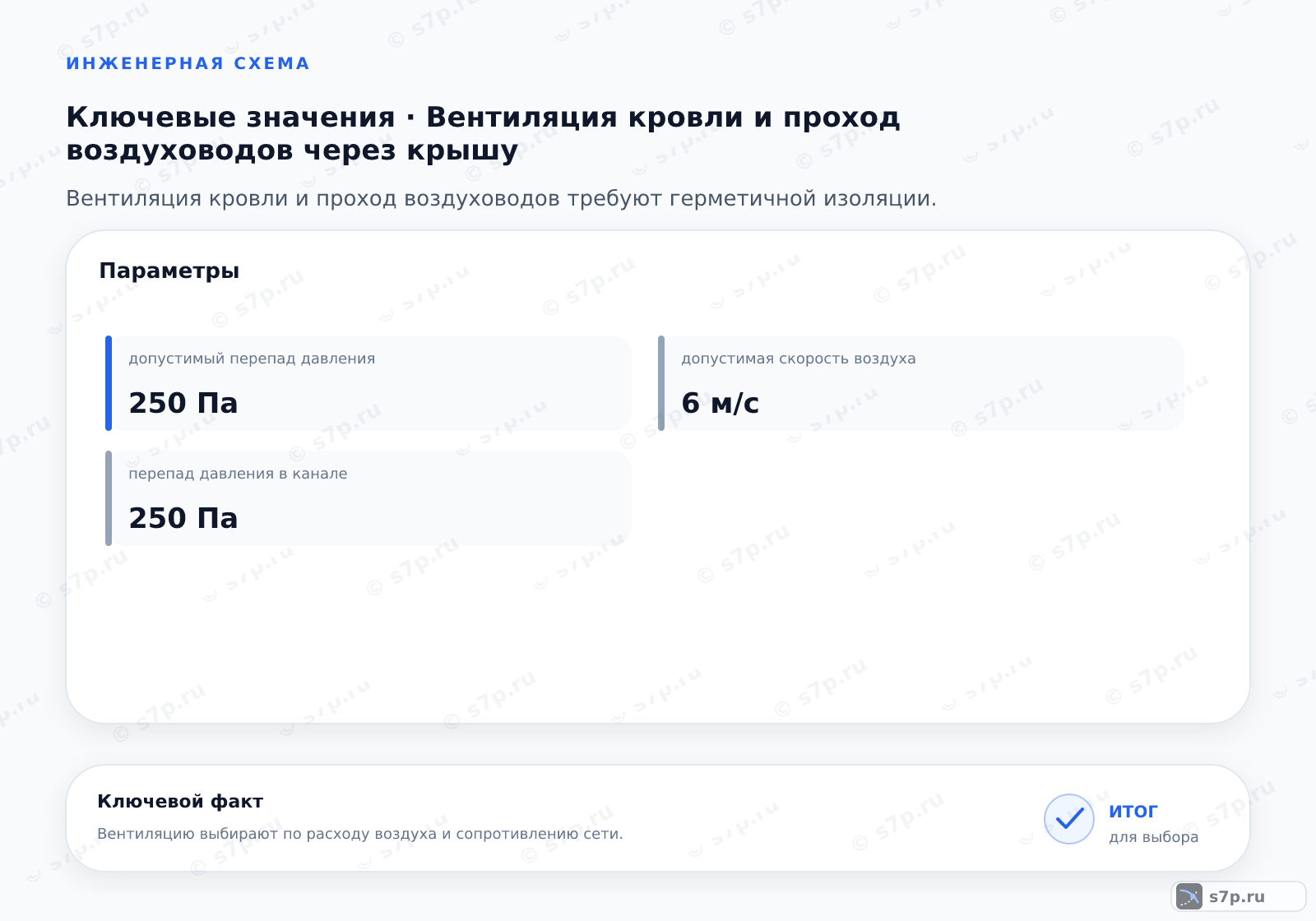

В спецификации приведены допустимая скорость воздуха 6 м/с, минимальная высота вывода 500 мм, толщина утеплителя трубы 30 мм, расстояние до окна 1 м, перепад давления в канале 250 Па и воздухообмен кухни 60 м³/ч. Эти значения относятся к указанным в таблице источникам.
Параметры проверяют вместе с типом кровли, направлением ветра, сечением канала и характеристикой вентилятора. Высота и расстояние до окна влияют на риск подсоса, утепление — на конденсат, а скорость и перепад — на сопротивление и устойчивость воздухообмена.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимая скорость воздуха | 6 м/с | м/с | СП 60.13330.2020 |
| Минимальная высота вывода | 500 мм | мм | СП 7.13130.2013 |
| Толщина утеплителя трубы | 30 мм | мм | СП 60.13330.2020 |
| Расстояние до окна | 1 м | м | СП 54.13330.2016 |
| Перепад давления в канале | 250 Па | Па | СП 60.13330.2020 |
| Кратность воздухообмена кухни | 60 м³/ч | м³/ч | СП 54.13330.2016 |

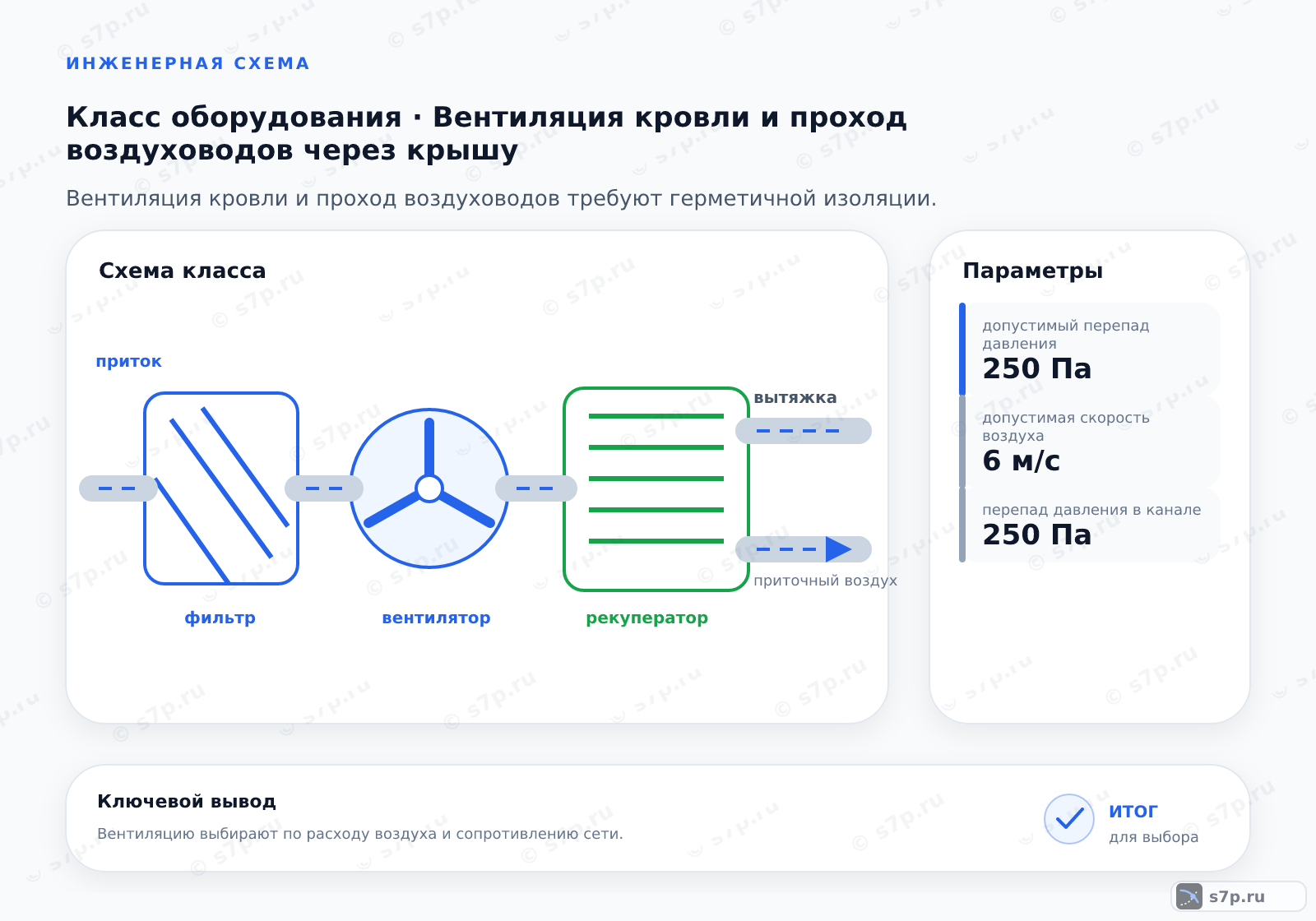

4. Схема прохода воздуховода через кровельное покрытие
В схеме воздуховод соединяется с кровельным выходом или фланцем, основание герметизируется, а верхний конец закрывается дефлектором или зонтом. Соединение должно сохранять направление потока и не передавать лишнюю нагрузку на покрытие при ветре.
Место проходки выбирают с учётом окон, стропил и доступности обслуживания. После вырезки отверстия контролируют отсутствие повреждения гидроизоляции, затем проверяют крепление, непрерывность утепления и герметичность вокруг трубы при осадках.
5. Виды и разновидности
Для плоской крыши применяют кровельный выход с резиновой манжетой, для металлочерепицы — проходку с фланцем, для скатной крыши — вентиляционную трубу с дефлектором. Изолированный воздуховод используют там, где нужно ограничить конденсат в холодной зоне.
Разновидность выбирают по профилю покрытия, углу ската, материалу уплотнения и требуемой высоте вывода. Манжета или фланец должны соответствовать поверхности крыши, а верхний элемент — условиям осадков, ветра и обслуживания.
| Значение | Источник |
|---|---|
| Кровельный выход с резиновой манжетой для плоских крыш | инженерная практика; сверить по паспорту |
| Проходка с фланцем для металлочерепицы | инженерная практика; сверить по паспорту |
| Вентиляционная труба с дефлектором для скатной крыши | инженерная практика; сверить по паспорту |
| Изолированный воздуховод для предотвращения конденсата | СП 60.13330.2020 |
6. На что влияет и зачем нужно
Высота вывода и положение относительно окон уменьшают риск подсоса вытяжного воздуха в окна и систему забора. Изоляция ограничивает конденсат и коррозию в холодной зоне. Дефлектор поддерживает естественную тягу и прикрывает канал от мусора и осадков, но не заменяет герметичную проходку.
Высота и положение выхода связывают с направлением ветра и расположением окон, чтобы удаляемый воздух не возвращался в помещение или к заборному устройству. При этом дефлектор работает как часть аэродинамической схемы, а не как самостоятельная замена расчёту канала.
Изоляция снижает охлаждение воздуха и стенки в неотапливаемой зоне. Если она повреждена, влага конденсируется, появляется коррозия и намокает окружение проходки; поэтому состояние утеплителя проверяют одновременно с гидроизоляцией и креплением.
7. Частые ошибки и на что смотреть
Вывод вентиляции ниже уровня окна создаёт риск подсоса загрязнённого воздуха, особенно при ветре и неустойчивой тяге. До монтажа проверяют взаимное положение выхода, окон и воздухозабора, а не выбирают место только по удобству сверления покрытия.
Протечки обычно связаны с нарушенной гидроизоляцией, неплотным фланцем или недостаточным креплением. После работ осматривают основание трубы, герметик, ленту, утеплитель и верхний элемент, затем повторно проверяют канал при работающей системе и после осадков.
Частые вопросы
Как выбрать место проходки через кровлю?
Место выбирают по трассе воздуховода, положению стропил, направлению ветра, окнам и системе забора воздуха. В исходной спецификации расстояние до окна указано как 1 м, а минимальная высота вывода — 500 мм; эти значения проверяют по применённым источникам и типу кровли. Также оставляют доступ к фланцу, утеплителю и герметизирующему слою.
Что проверить в узле после установки трубы?
Осматривают фланец или кровельный выход, герметик, ленту, гидроизоляцию вокруг основания и крепление к стропилам. Воздуховод не должен передавать лишнюю нагрузку на покрытие, а утеплитель должен непрерывно закрывать холодную зону. После этого проверяют протечки при работающей вентиляции и после осадков, а также отсутствие обратного подсоса к окнам.
Когда нужен утеплённый воздуховод?
Утепление применяют на участках, где воздуховод проходит через холодную или неотапливаемую зону. Оно ограничивает охлаждение стенки, конденсат и последующую коррозию. В исходной таблице для трубы указана толщина утеплителя 30 мм, но фактическое исполнение сверяют с материалом канала, температурой воздуха и паспортом проходки.
Как дефлектор влияет на работу канала?
Дефлектор помогает использовать движение наружного воздуха для естественной тяги и закрывает верхний срез от мусора и осадков. Он не компенсирует узкий или негерметичный воздуховод, неправильное положение выхода и чрезмерное сопротивление. Поэтому проверяют весь путь воздуха: сечение, перепад давления, крепление, утепление и герметичность проходки.
Какие значения проверяют для воздухообмена?
Для исходной схемы указаны допустимая скорость воздуха 6 м/с, перепад давления в канале 250 Па и воздухообмен кухни 60 м³/ч. Их сопоставляют с сечением воздуховода, вентилятором и фактической трассой. Отдельно проверяют минимальную высоту вывода, расстояние до окна и утепление, потому что аэродинамика и герметичность решают разные задачи.
Почему после вывода через крышу появляется вода?
Причиной может быть нарушение гидроизоляции у основания, неплотный фланец, повреждённый герметик или конденсат внутри холодного воздуховода. Сначала разделяют эти случаи: осматривают наружный контур после осадков и внутреннюю поверхность канала при работе системы. Затем восстанавливают изоляцию, герметизацию или утепление и повторно проверяют узел.
