Температура корпуса циркуляционного насоса зависит от температуры теплоносителя, потерь при движении среды, нагрева подшипников и электродвигателя, поэтому сама по себе не подтверждает неисправность. Перегрев оценивают по входу и выходу, давлению, шуму, фильтру, расширительному баку и паспорту, отделяя недостаток среды, сопротивление системы и неисправность привода.
данные обновлены 2026-10-21 ·
1. Как отличить перегрев насоса от нагрева теплоносителем
Температура корпуса складывается из температуры теплоносителя, потерь при движении среды и нагрева подшипников с электродвигателем. Поэтому корпус может быть теплее воды даже при исправной циркуляции. Оценивают не отдельное ощущение от поверхности, а связь между температурой на входе и выходе, давлением и шумом насоса.
Перегрев означает, что тепловое состояние вышло за режим, допустимый для конкретного оборудования, либо что причина находится в системе. К ней относят недостаток среды, загрязнение фильтра, повышенное сопротивление и неисправность привода. Начинают с безопасного измерения и сверки паспорта, затем проверяют гидравлическую часть.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы
Проверку начинают с отключения насоса от электросети. Температуру корпуса оценивают без контакта с горячей поверхностью, затем сопоставляют измерения теплоносителя на входе и выходе. Давление в системе и состояние расширительного бака показывают, хватает ли условий для устойчивой работы циркуляции.
После этого проверяют фильтр грубой очистки и наблюдают за изменением температуры и шума при запуске. Такой порядок отделяет перегрев из-за загрязнения или недостатка среды от неисправности двигателя. Если температура меняется вместе с шумом, осматривают гидравлическую часть и не ограничиваются регулировкой режима.
- Шаг 1Отключите насос от электросети перед началом любых проверок.
- Шаг 2Оцените температуру корпуса визуально и на ощупь, не касаясь горячих поверхностей.
- Шаг 3Измерьте температуру теплоносителя на входе и выходе насоса.
- Шаг 4Проверьте давление в системе отопления и состояние расширительного бака.
- Шаг 5Очистите фильтр грубой очистки на всасывании насоса.
- Шаг 6Запустите насос и наблюдайте за изменением температуры и шума.
3. Ключевые параметры
В таблице собраны предельная температура корпуса, разница между корпусом и водой, рабочее давление, температура теплоносителя и допустимый перегрев двигателя. Эти показатели нужно читать совместно: допустимая температура корпуса не отменяет ограничений по давлению и среде. Для конкретной модели исходными остаются паспорт и условия системы.
Температуру сравнивают с теплоносителем в одинаковом рабочем режиме, а не с разовым показанием после пуска. Перепад на корпусе помогает заметить изменение условий, но не заменяет проверку фильтра, расширительного бака и электродвигателя. При расхождении с паспортом насос переводят в безопасное состояние и выясняют причину.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальная температура корпуса | 90 °C | °C | инженерная практика; сверить по паспорту |
| Разница температур корпуса и воды | 10 °C | °C | инженерная практика; сверить по паспорту |
| Рабочее давление системы | 2 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 80 °C | °C | инженерная практика; сверить по паспорту |
| Допустимый перегрев двигателя | 15 °C | °C | инженерная практика; сверить по паспорту |

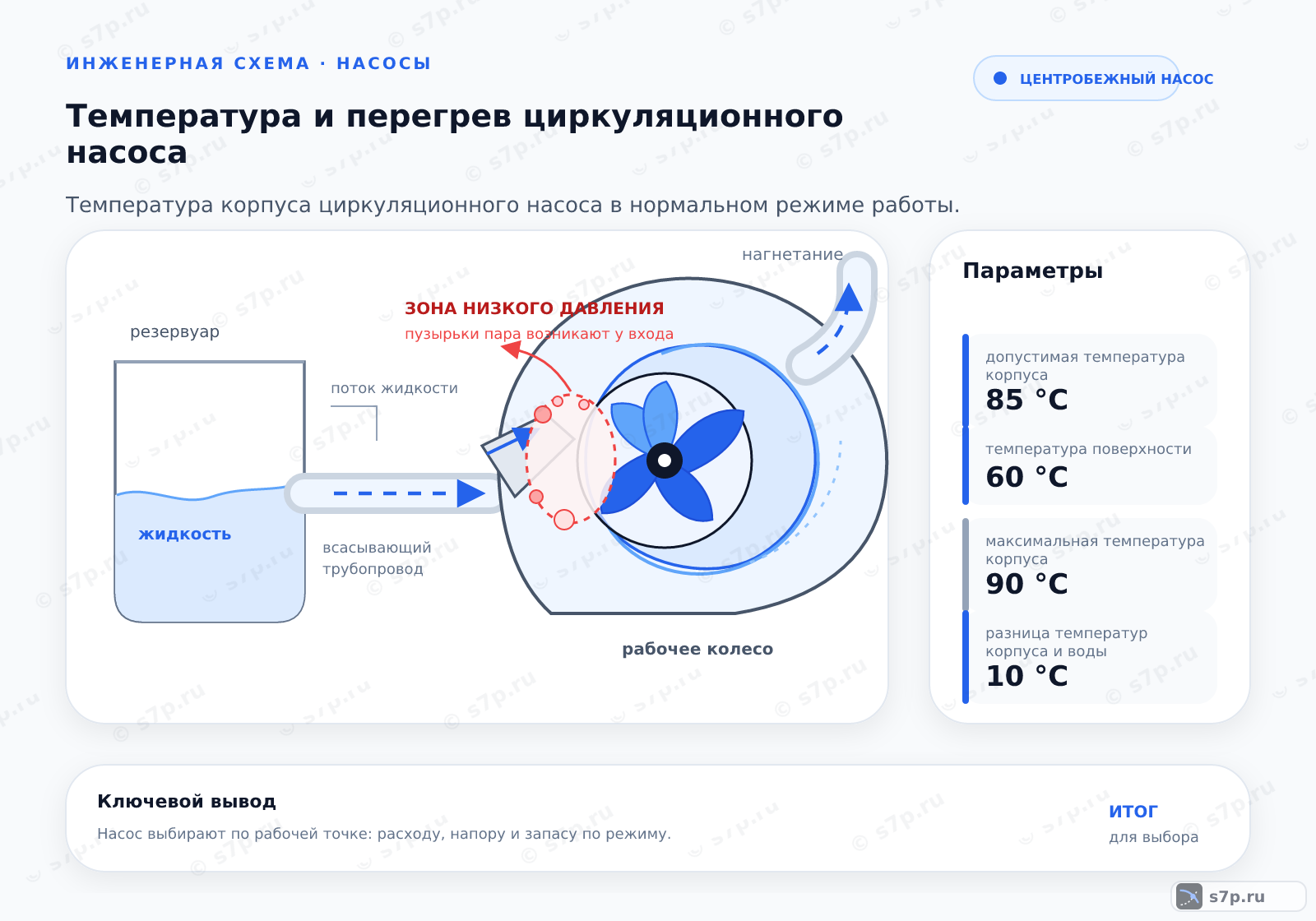

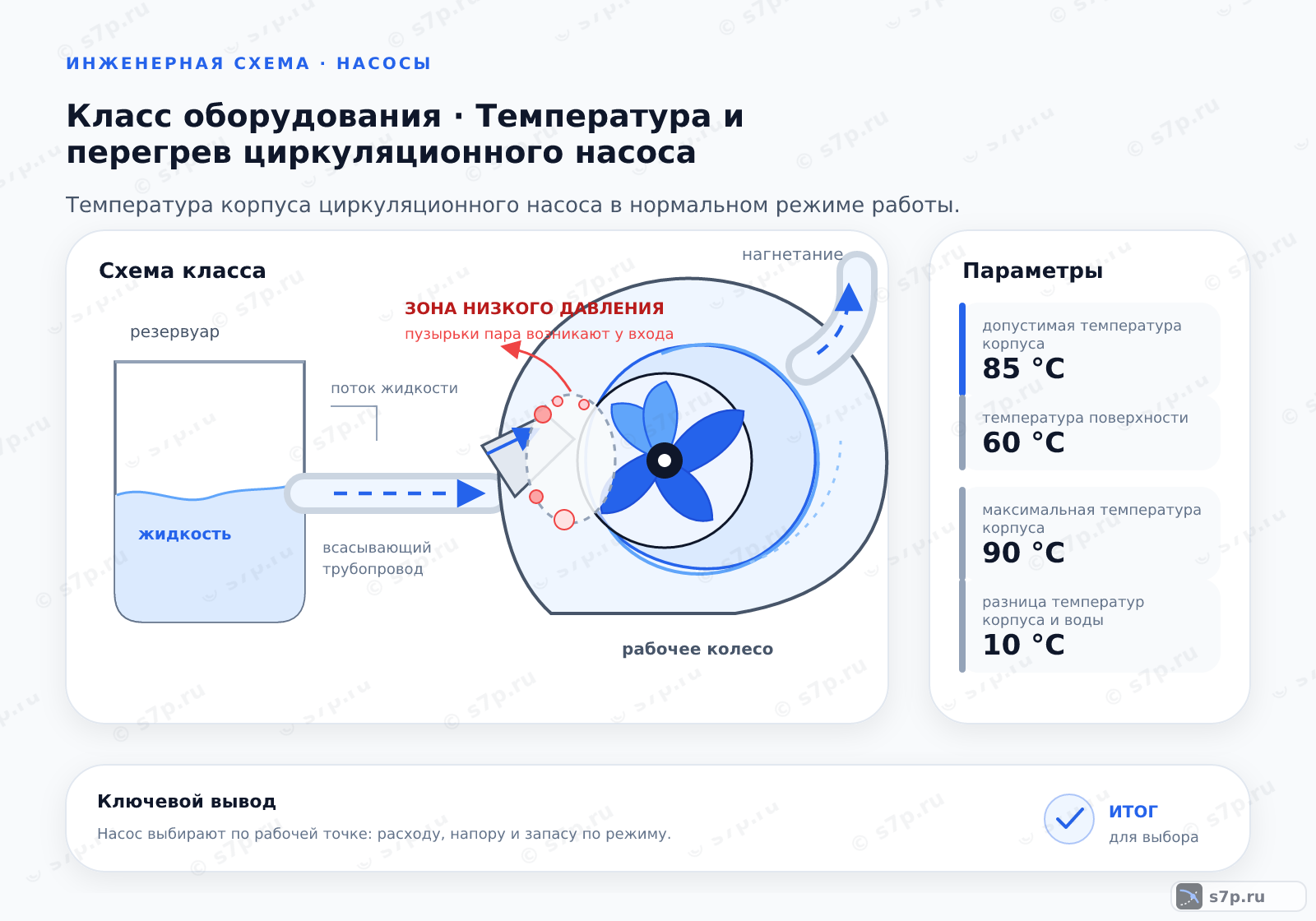

4. Схема контроля температуры на входе и выходе насоса
В рабочей схеме теплоноситель входит в насос, проходит через гидравлическую часть и возвращается в контур. Нагрев корпуса оценивают по месту расположения насоса и сопоставляют с температурой среды. Давление и расширительный бак поддерживают условия, при которых поток не прерывается и не возникает лишняя нагрузка на привод.
Измерения на входе и выходе позволяют увидеть изменение температуры по направлению движения. Забитый фильтр повышает сопротивление на всасывании, а воздух или недостаток заполнения нарушают охлаждение и вызывают шум. Схему читают вместе с расположением арматуры, чтобы не принять закрытый участок за перегрев двигателя.
5. Виды и разновидности
Насос с мокрым ротором охлаждается теплоносителем, поэтому его корпус тесно связан с температурой воды. В конструкции с сухим ротором двигатель отделён от жидкости, и к отводу тепла предъявляются другие требования. Насос для низкотемпературного контура выбирают по допустимой температуре среды, а не по одному внешнему признаку.
Сравнение вариантов ведут по теплоносителю, охлаждению двигателя, обслуживанию и условиям монтажа. Для любого типа проверяют рабочее давление, температурное ограничение и состояние фильтра. При замене конструкции нельзя переносить настройки с другой модели: паспортные пределы и допустимый перегрев могут отличаться.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором: корпус охлаждается теплоносителем, температура корпуса близка к температуре воды. | инженерная практика; сверить по паспорту |
| Насос с сухим ротором: двигатель изолирован, корпус может нагреваться сильнее, требуется внешнее охлаждение. | инженерная практика; сверить по паспорту |
| Насос для низкотемпературных систем: оптимизирован для работы при температуре воды до 60 °C. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Температурный контроль показывает, как насос переносит текущий гидравлический режим и нагрузку привода. Рост нагрева вместе с шумом или падением циркуляции направляет проверку к фильтру, заполнению, подшипникам и уплотнениям. Стабильное показание само по себе не доказывает исправность, его связывают с давлением и температурой теплоносителя.
Измерения помогают отличить локальный нагрев корпуса от перегрева двигателя. Результат фиксируют до изменения скорости или положения арматуры, чтобы сохранить исходную картину. После устранения причины повторно сверяют температуру, шум и состояние соединений с паспортными ограничениями оборудования.
7. Частые ошибки и на что смотреть
Горячую поверхность не проверяют прикосновением: используют безопасный способ измерения и учитывают паспортное ограничение. Работа без теплоносителя лишает гидравлическую часть охлаждения и быстро повреждает уплотнения. Перед пуском подтверждают заполнение контура, состояние фильтра и наличие давления.
Если корпус нагревается выше допустимого режима, насос останавливают по рабочей процедуре и ищут причину в среде, фильтре, расширительном баке или приводе. Нельзя маскировать симптом сменой настройки без измерений. После осмотра проверяют входную и выходную температуры, шум и герметичность соединений.
Частые вопросы
Почему корпус насоса горячее теплоносителя?
Корпус получает тепло от среды, двигателя, подшипников и гидравлических потерь. Поэтому разница с температурой воды возможна даже при работающей циркуляции. Оценивают её не изолированно, а вместе с давлением, шумом, температурой на входе и выходе. Если нагрев растёт одновременно с падением расхода или вибрацией, проверяют фильтр, заполнение, арматуру и привод.
Чем отличаются насосы с мокрым и сухим ротором по нагреву?
У мокрого ротора теплоноситель участвует в охлаждении, поэтому состояние среды и заполнение контура непосредственно влияют на корпус. У сухого ротора двигатель отделён от жидкости, и важнее проверить внешний отвод тепла и уплотнения. Сравнивать их по одному ощущению поверхности нельзя: учитывают паспорт, рабочее давление, температуру среды и требования к обслуживанию.
В каком порядке искать причину перегрева?
Сначала насос отключают безопасным способом и измеряют температуру без контакта с горячим корпусом. Затем сопоставляют температуру теплоносителя на входе и выходе, давление системы и состояние расширительного бака. После этого проверяют фильтр, заполнение и арматуру. Только когда гидравлические причины исключены, переходят к двигателю, подшипникам и уплотнениям.
Как давление и расширительный бак связаны с температурой насоса?
Давление и состояние расширительного бака влияют на заполнение и устойчивость циркуляционного контура. При недостатке среды насос хуже охлаждается, может шуметь и нагреваться. Поэтому показание корпуса сопоставляют с рабочим давлением и состоянием бака, а не рассматривают отдельно. После восстановления условий повторно измеряют температуру и проверяют, исчезли ли шум и вибрация.
Почему загрязнённый фильтр вызывает шум и нагрев?
Загрязнение фильтра увеличивает сопротивление на всасывании и меняет условия, в которых работает гидравлическая часть. Поток становится нестабильным, охлаждение ухудшается, а двигатель и подшипники получают дополнительную нагрузку. Фильтр очищают по принятой процедуре, затем проверяют заполнение и давление. После запуска сравнивают шум, температуру и движение среды с исходным состоянием.
Когда насос нужно остановить из-за температуры корпуса?
Насос останавливают, если температура выходит за ограничение паспорта либо сопровождается шумом, вибрацией, утечкой и потерей циркуляции. До остановки не касаются горячей поверхности и не пытаются скрыть симптом сменой скорости. После безопасного отключения проверяют теплоноситель, фильтр, расширительный бак, арматуру и двигатель, затем повторяют пуск только после устранения причины.
