Циркуляционный насос в ИТП обеспечивает непрерывную подачу теплоносителя к потребителям, преодолевая гидравлическое сопротивление системы отопления и поддерживая заданный температурный график. Правильный подбор насоса обеспечивает равномерный прогрев всех радиаторов в здании.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Зачем нужен циркуляционный насос в ИТП
Циркуляционный насос перемещает теплоноситель по отопительному контуру и компенсирует сопротивление труб, арматуры и теплообменника. Его работа связана с температурным графиком: при недостаточном расходе удалённые ветви прогреваются неравномерно, а при избыточном возникают шум и лишняя нагрузка на оборудование.
Насос рассматривают как часть обвязки, а не как изолированный электродвигатель. Перед выбором проверяют направление потока, состояние фильтра, наличие воздухоотведения, запорных кранов и доступ для замены. Рабочая точка должна соответствовать контуру, поэтому одного диаметра присоединения недостаточно для обоснованного решения.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».

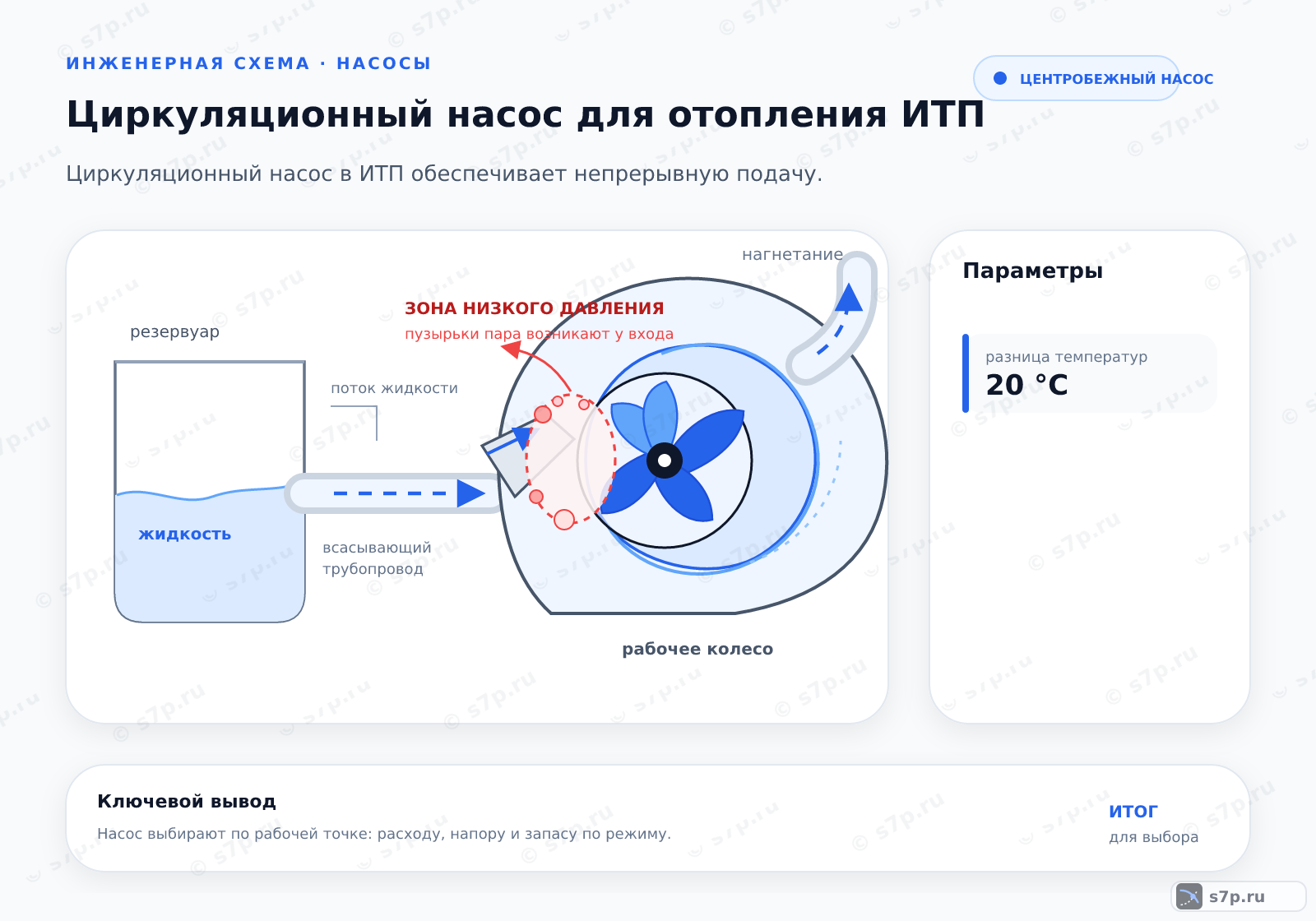

2. Устройство и принцип работы
При замене сначала отключают питание, изолируют насос кранами и безопасно снимают давление с участка. После слива теплоносителя очищают фланцы, меняют прокладки и устанавливают агрегат по стрелке на корпусе. Болты затягивают равномерно, чтобы фланец не получил перекос и соединение сохранило плотность.
После сборки контур заполняют, удаляют воздух и осматривают соединения. Первый запуск сопровождают проверкой шума, вибрации, направления движения и изменения температур на подаче и обратке. Если насос работает, но расход не восстанавливается, проверяют закрытые краны, фильтр, воздушную пробку и соответствие агрегата рабочей точке.
- Шаг 1Отключите электропитание и перекройте краны на входе и выходе насоса.
- Шаг 2Сбросьте давление в секции и слейте теплоноситель через дренажный кран.
- Шаг 3Открутите болты фланцевого соединения и демонтируйте насосный агрегат.
- Шаг 4Очистите фланцевые поверхности и замените прокладки на новые.
- Шаг 5Установите новый насос, соблюдая направление потока по стрелке на корпусе.
- Шаг 6Затяните болты крест-накрест с равномерным усилием.
- Шаг 7Заполните систему теплоносителем, удалите воздух и проверьте герметичность.
3. Ключевые параметры
Для подбора сопоставляют номинальный расход и максимальный напор с сопротивлением реального контура. Мощность двигателя, напряжение питания и класс защиты проверяют по паспорту и условиям помещения. Коэффициент полезного действия рассматривают вместе с рабочей точкой, а не как отдельное преимущество модели.
Материал корпуса, тип ротора и возможность частотного управления выбирают по среде, шуму, доступу для ремонта и изменению нагрузки. При фланцевой замене дополнительно сверяют присоединительный диаметр и размеры прокладок. Любое значение из таблицы сопоставляют с расчётом гидравлики, схемой ИТП и ограничениями производителя.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный расход | 2.5 м³/ч | м³/ч | инженерная практика; типичные значения |
| Максимальный напор | 10 м | м | инженерная практика; типичные значения |
| Мощность двигателя | 0.12 кВт | кВт | инженерная практика; типичные значения |
| Диаметр присоединения | 40 мм | мм | инженерная практика; типичные значения |
| Класс защиты | 45 IP | IP | ГОСТ 14254; паспорт насоса |
| КПД насоса | 65 % | % | инженерная практика; типичные значения |
| Напряжение питания | 230 В | В | ГОСТ 29322; паспорт насоса |

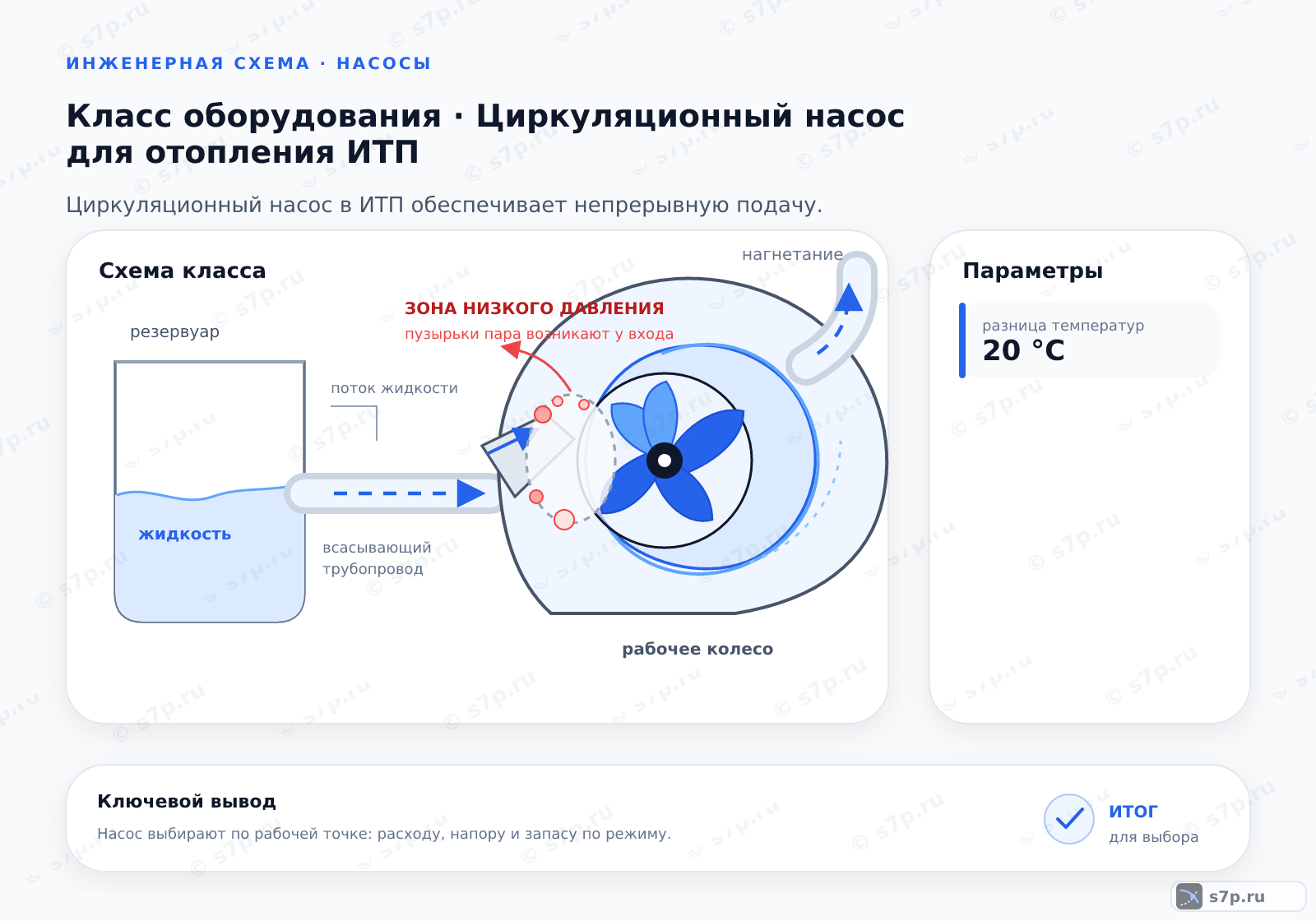

4. Схема циркуляции теплоносителя через насос ИТП
В рабочей схеме насос создаёт циркуляцию через отопительный контур, а теплообменник и арматура формируют сопротивление, которое агрегат должен преодолеть. Температуры подачи и обратки показывают результат перемещения среды, но сами по себе не доказывают правильность расхода. Измерения связывают с положением клапанов и состоянием фильтра.
При изменении нагрузки частотный привод может адаптировать работу насоса, если это предусмотрено схемой и паспортом. Без такой согласованности снижение скорости способно вызвать недостаточный расход, а повышение — шум и перегрузку. Контроль проводят по давлению, расходу, температурному отклику и реакции автоматики в связанных ветвях.
5. Виды и разновидности
Насос с мокрым ротором компактен и обычно требует меньше обслуживания, поскольку рабочая среда участвует в охлаждении. Исполнение с сухим ротором допускает ремонт и может иметь высокую эффективность, но требует внимания к шуму, уплотнениям и условиям установки. Выбор делают по нагрузке, режиму работы и доступу к агрегату.
Модель с частотным преобразователем применяют при переменной нагрузке, когда нужно менять подачу по сигналу давления или температуре. Вертикальная установка экономит место, но усложняет обслуживание и требует точного соблюдения монтажного положения. Сравнивают не только тип насоса, но и совместимость с обвязкой, фильтрацией и автоматикой ИТП.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором: бесшумный, компактный, требует меньше обслуживания. | инженерная практика |
| Насос с сухим ротором: высокая эффективность, возможность ремонта, требует шумоизоляции. | инженерная практика |
| Насос с частотным преобразователем: адаптация к нагрузке, экономия энергии до 30%. | инженерная практика |
| Насос с вертикальной установкой: экономия места, сложность обслуживания. | инженерная практика |
6. На что влияет и зачем нужно
Использование энергоэффективного насоса снижает затраты на электроэнергию до 40%. Регулярное обслуживание предотвращает аварийные остановки системы отопления зимой. Установка частотного регулятора позволяет точно поддерживать температурный график.
На режим отопления влияют не только электрические затраты, но и распределение расхода между ветвями, устойчивость температуры и состояние теплообменника. При оценке результата сравнивают показания до и после изменения режима, проверяют фильтр и наличие воздуха. Если насос стал тише, но дальняя ветвь остыла, снижение скорости нельзя считать исправлением.
7. Частые ошибки и на что смотреть
Избегайте установки насоса в местах с риском замерзания теплоносителя. Не превышайте максимальное рабочее давление, указанное в паспорте, для предотвращения разрыва корпуса.
Не запускают агрегат без заполнения и удаления воздуха, не перекрывают оба крана при работающем насосе и не демонтируют фланец до безопасного сброса давления. При необычном шуме сначала проверяют фильтр, крепление, направление потока и рабочую точку. Электрическую часть обслуживают только после отключения питания и проверки защитного проводника.
Частые вопросы
Как выбрать циркуляционный насос для отопительного контура?
Сопоставляют расход и напор с сопротивлением труб, арматуры, фильтра и теплообменника в реальной схеме. Затем сверяют мощность двигателя, напряжение, класс защиты, присоединение и допустимые условия среды с паспортом. Тип ротора и возможность частотного управления выбирают по нагрузке, шуму и доступу для обслуживания. Подбор по одному диаметру ненадёжен: насос может подойти физически, но не попасть в рабочую точку контура.
Почему отопление остаётся неравномерным при работающем насосе?
Работа двигателя не подтверждает наличие нужного расхода. Проверяют направление потока, положение кранов, загрязнение фильтра, воздух в контуре и балансировку ветвей. Затем сравнивают давление и температуры на подаче и обратке с реакцией клапанов. Если насос не соответствует сопротивлению сети, увеличение скорости может вызвать шум, но не восстановить дальнюю ветвь. Причину уточняют по измерениям, а не по звуку мотора.
Что выбрать для переменной нагрузки: насос с частотным приводом или без него?
Частотный привод удобен, когда расход меняется и схеме требуется адаптация по сигналу давления или температуры. Обычное исполнение проще, если режим стабилен и регулирование выполняется арматурой. Сравнивают рабочую точку, диапазон нагрузок, требования к электропитанию, шум и возможность обслуживания. Частотное управление не исправляет засор, воздух или ошибочный подбор, поэтому сначала проверяют гидравлику и паспорт совместимого оборудования.
Как заменить насос без повторного появления течи?
Отключают питание, перекрывают краны и безопасно снимают давление с изолированного участка. После слива очищают фланцы, ставят подходящие прокладки и устанавливают агрегат по стрелке движения. Болты затягивают равномерно, без перекоса, а трубопровод не должен тянуть корпус насоса. После заполнения удаляют воздух, осматривают соединения и только затем выполняют запуск с наблюдением за плотностью и вибрацией.
Чем отличаются насосы с мокрым и сухим ротором при эксплуатации?
Мокрый ротор компактен, работает тише и обычно требует меньшего объёма обслуживания, но выбор зависит от среды и допустимой нагрузки. Сухой ротор удобнее для ремонта и может давать высокую эффективность, зато требует внимания к уплотнениям, шуму и условиям установки. Сравнивают не рекламное описание, а рабочую точку, паспорт, доступ к агрегату, требования к охлаждению и возможности ремонта в конкретном ИТП.
Какие признаки указывают на ошибку режима насоса?
Тревожными признаками служат необычный шум, вибрация, быстрый рост температуры двигателя, отсутствие ожидаемого расхода и ухудшение прогрева ветвей. Сначала проверяют заполнение, воздух, фильтр, крепление и положение арматуры, затем сверяют давление и рабочую точку с паспортом. Не демонтируют фланец до сброса давления и не запускают агрегат всухую. После устранения причины повторяют контроль в рабочем режиме.
