1. Назначение насоса в отопительном контуре
Циркуляционный насос перемещает теплоноситель по замкнутому контуру, преодолевая сопротивление труб, арматуры и отопительных приборов. Напор и расход связаны рабочей точкой: изменение одного показателя меняет положение потока на характеристике системы. Поэтому агрегат оценивают вместе с трассой, режимом потребителей и способом регулирования.
В составе отопительной схемы насос не создаёт тепло, а распределяет уже нагретую среду. Его работа заметна по температуре приборов, шуму, вибрации и стабильности обратной линии. При разборе причины отклонения отделяют гидравлическую проблему от электрической: проверяют заполнение, воздух, фильтр, краны и направление потока.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы
Двигатель вращает рабочее колесо, которое создаёт перепад давления и направляет теплоноситель в контур. К корпусу подключают трубопровод и электропроводку, а перед входом предусматривают очистку среды. В зависимости от исполнения ротор может контактировать с теплоносителем или быть отделённым от него; это влияет на шум и обслуживание.
Перед заменой отключают питание и освобождают участок от среды, очищают резьбу, устанавливают насос по стрелке и проверяют соединения. После заполнения удаляют воздух, затем оценивают герметичность и шум. Если насос включается, но циркуляции нет, осматривают закрытые краны, воздушную пробку и загрязнение, не меняя режим наугад.
- Шаг 1Отключить электропитание и слить теплоноситель из участка трубы.
- Шаг 2Демонтировать старый насос с трубопровода.
- Шаг 3Очистить резьбовые соединения от грязи.
- Шаг 4Установить новый насос в соответствии с направлением потока.
- Шаг 5Подключить электропроводку согласно схеме.
- Шаг 6Заполнить систему теплоносителем и проверить герметичность.
- Шаг 7Запустить насос и проверить уровень шума.
3. Ключевые параметры

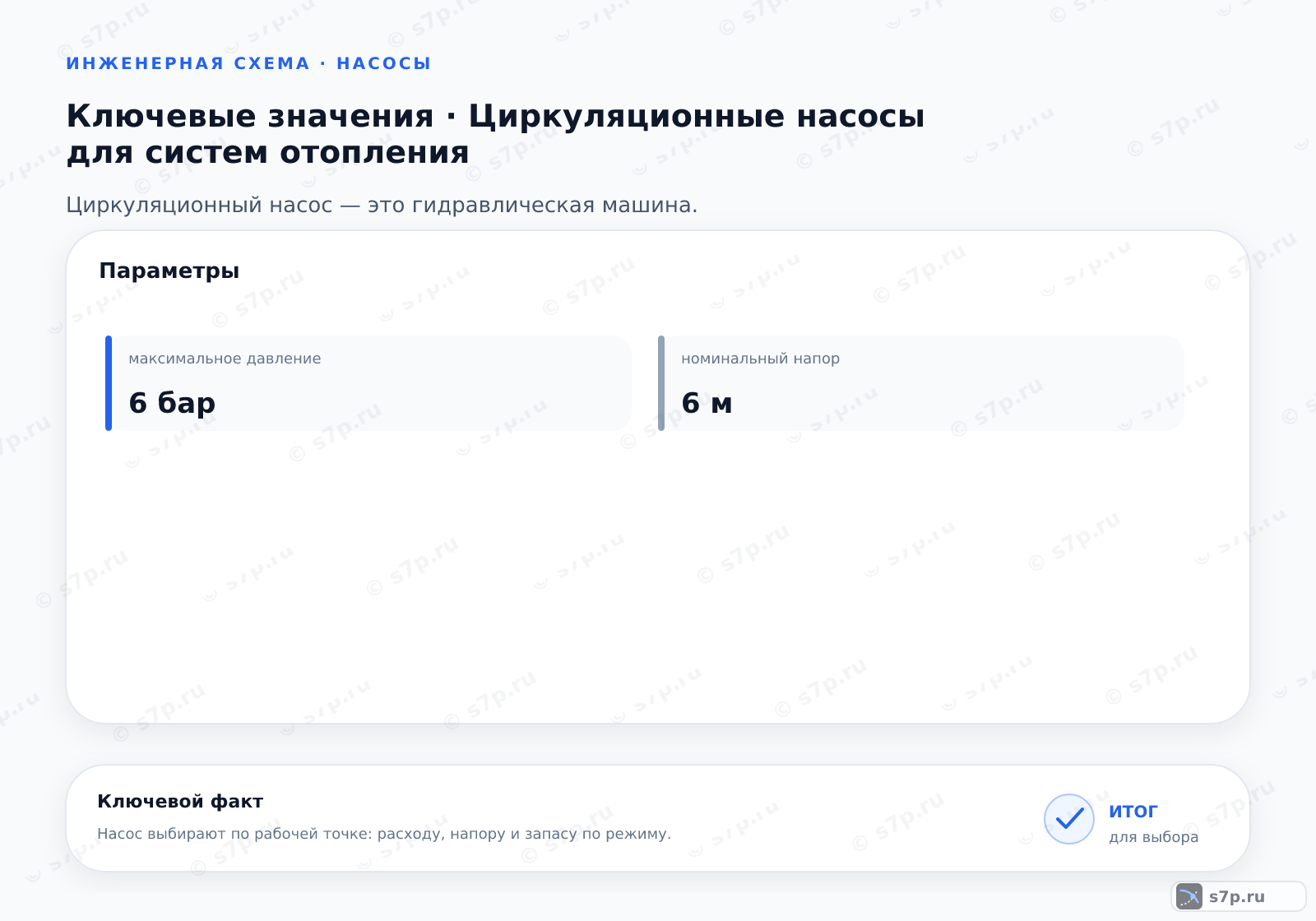

В таблице указаны номинальный напор 6 м, расход 1.5 м³/ч, мощность 150 Вт, максимальное давление 6 бар, температура среды 110 °C и класс защиты IP 90. Повторяющиеся строки напора и расхода не образуют новые характеристики. Значения относятся к справочному исполнению и требуют сверки с паспортом установленного насоса.
Напор сопоставляют с потерями контура, расход — с требуемым переносом тепла, а мощность — с электрической схемой. Давление и температура задают границы среды, класс защиты — условия размещения электрической части. Нельзя подменять расчёт выбором по диаметру трубы или по одному числу из таблицы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный напор (м) | 6 м | м | инженерная практика; паспорт насоса |
| Расход теплоносителя (м³/ч) | 1.5 м³/ч | м³/ч | инженерная практика; паспорт насоса |
| Потребляемая мощность | 150 Вт | Вт | инженерная практика; паспорт насоса |
| Максимальное давление | 6 бар | бар | инженерная практика; паспорт насоса |
| Температура среды | 110 °C | °C | инженерная практика; паспорт насоса |
| Класс защиты | 90 IP | IP | инженерная практика; паспорт насоса |
| Номинальный напор (м) | 6 м | м | инженерная практика; паспорт насоса |
| Расход теплоносителя (м³/ч) | 1.5 м³/ч | м³/ч | инженерная практика; паспорт насоса |
4. Обвязка насоса в циркуляционном контуре
В рабочей схеме насос включён в линию циркуляции между подающим и обратным участками, а теплоноситель проходит через потребители и возвращается к источнику. Краны отделяют агрегат для обслуживания, фильтр задерживает загрязнения, а электрическая часть подключается по предусмотренной схеме. Направление движения сверяют со стрелкой на корпусе.
После заполнения контура выпускают воздух и проверяют герметичность резьбовых соединений. Рабочую точку оценивают по расходу, температуре и шуму при разных состояниях арматуры. При параллельных ветвях отдельно проверяют обратное движение через отключённый агрегат. Один насос не компенсирует неверно распределённые сопротивления и закрытые участки.
5. Виды и разновидности
Насос с мокрым ротором охлаждается теплоносителем, сухой ротор отделён от жидкости, inline-исполнение монтируется непосредственно в трубопровод, а блочный вариант объединён с контроллером. Такое различие описывает конструкцию и способ размещения. Для решения по месту дополнительно смотрят на среду, доступ для обслуживания, шум и требования автоматики.
Мокрый ротор удобен в компактных контурах при подходящем качестве теплоносителя, сухой вариант применяют с учётом требований к обслуживанию и шуму. Inline и блочная схема требуют согласования с трассой и электрической частью. Сравнение проводят по рабочей точке, доступу к фильтру, направлению потока и режиму отключения.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором. Ротор охлаждается теплоносителем. | инженерная практика; классификация насосов |
| Насос с сухим ротором. Ротор отделен от жидкости. | инженерная практика; классификация насосов |
| Насос inline. Установка на трубопроводе. | инженерная практика; классификация насосов |
| Насос блочный. Интегрированный с контроллером. | инженерная практика; классификация насосов |
6. На что влияет и зачем нужно

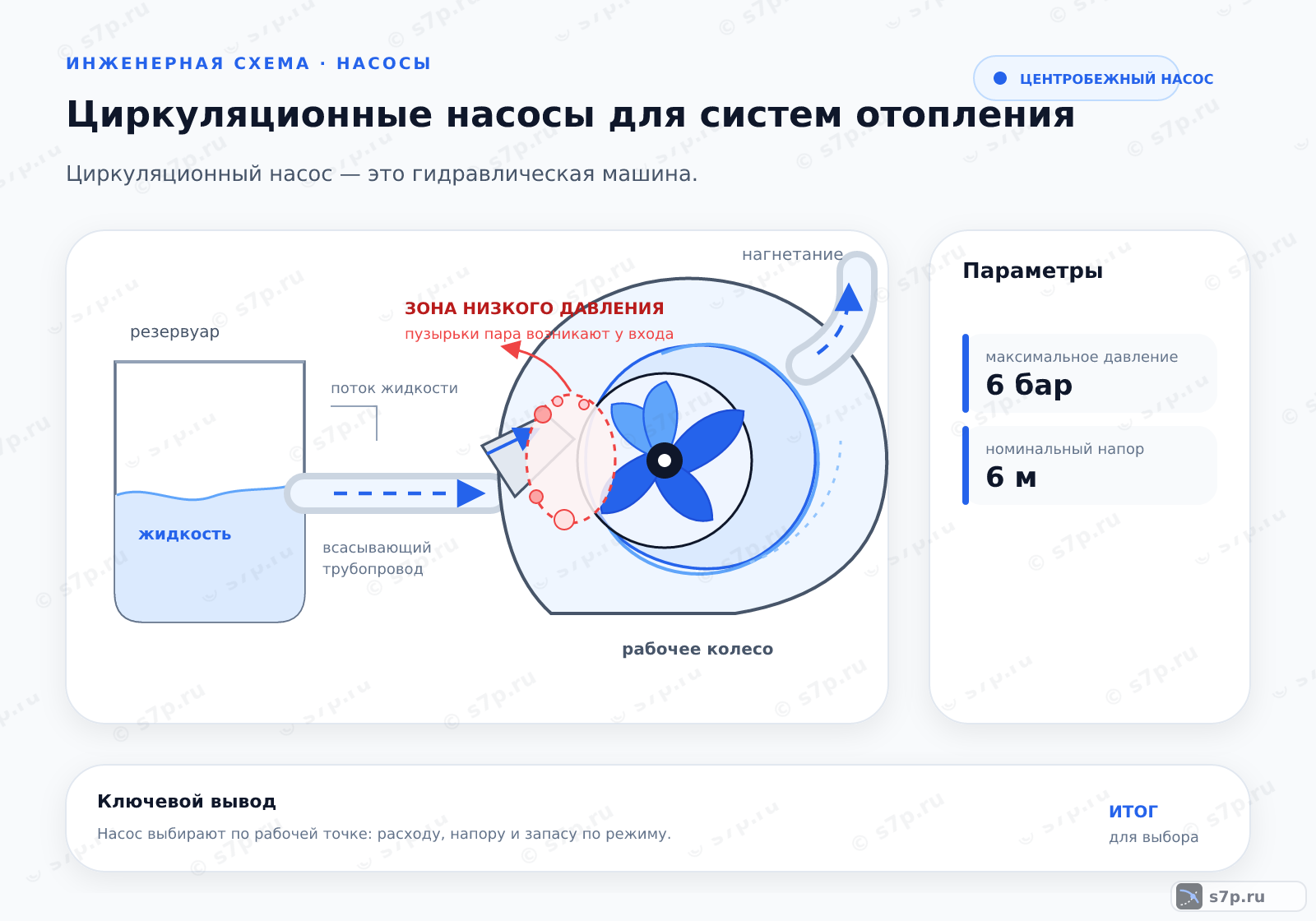

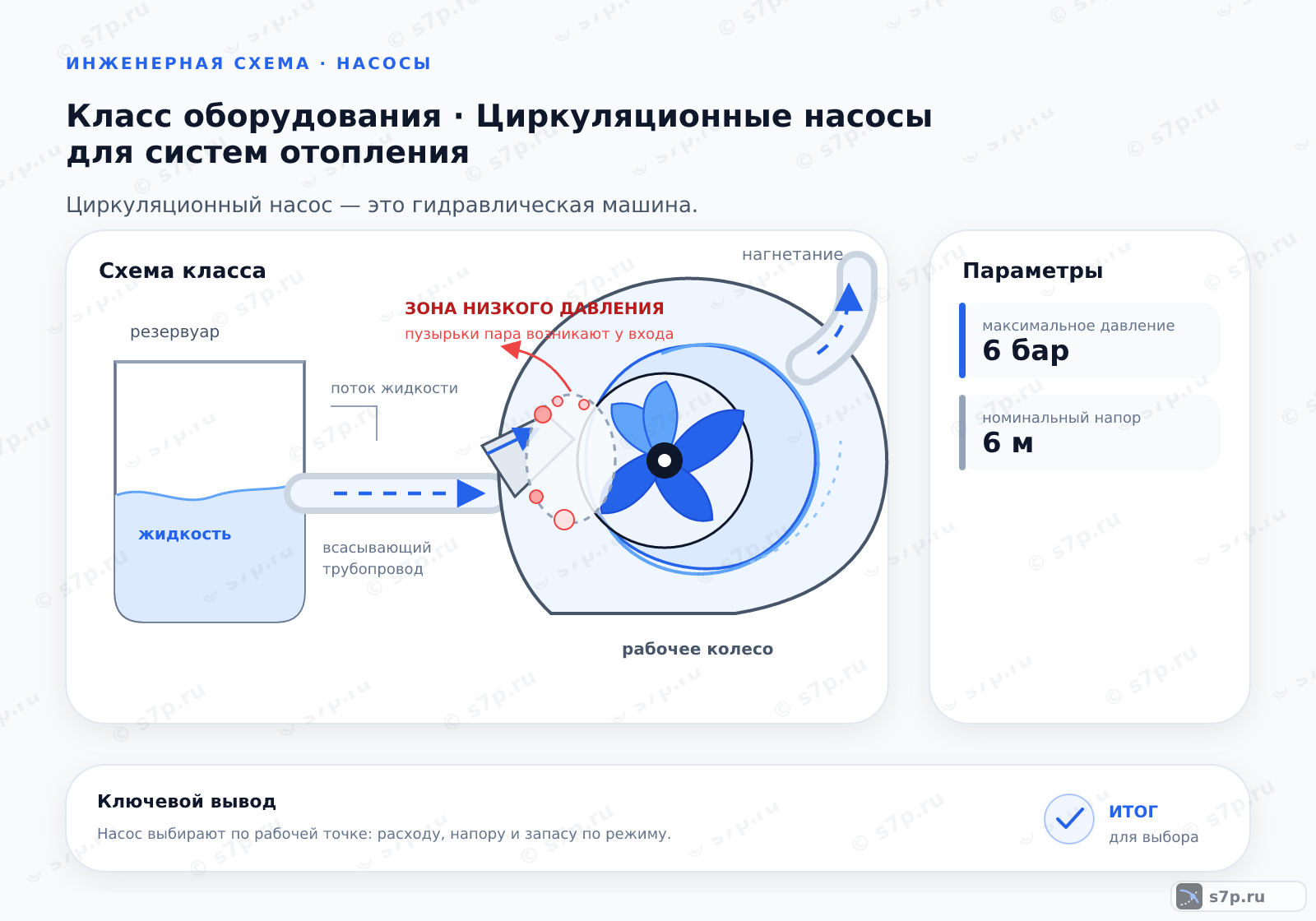

Снижение давления на входе может вызвать кавитацию: в потоке появляются паровые полости, затем возникают шум, вибрация и повреждение рабочего колеса. Причину ищут в недостаточном заполнении, засоре, закрытой арматуре или неверном режиме. Увеличение мощности без восстановления условий входа лишь меняет нагрузку на агрегат.
При нормальной работе расход меняется вместе с сопротивлением контура и положением клапанов. Показания сравнивают с характеристикой насоса, температурой приборов и состоянием обратной линии. Если дальний участок холоднее, проверяют балансировку, воздух и фильтр. Такой осмотр отделяет нехватку расхода от неисправности двигателя.
7. Частые ошибки и на что смотреть
Насос не запускают без теплоносителя: рабочая среда нужна для нормального режима узла и охлаждения соответствующего исполнения. Корпус подключают к защитному заземлению, а агрессивную среду допускают только при подтверждённой совместимости материалов. Перед входом ставят фильтр и контролируют, что он не забит.
Перед пуском сверяют направление потока, заполнение, отсутствие воздуха, состояние кабеля и герметичность. При постороннем шуме сначала проверяют фильтр, крепление и положение арматуры. Если проблема появилась после очистки или ремонта, сопоставляют новую сборку со схемой и не увеличивают напор до выяснения причины.
Частые вопросы
Как связаны напор насоса и расход в отопительном контуре?
Напор позволяет преодолеть сопротивление труб и арматуры, а расход определяет, сколько теплоносителя проходит через потребители. Их связь задаётся кривой насоса и характеристикой сети: при изменении положения клапана рабочая точка смещается. Поэтому увеличение напора не гарантирует пропорциональный рост расхода. Сначала оценивают сопротивление и фактическую температуру ветвей, затем меняют режим.
Когда выбирают мокрый ротор, а когда сухой или inline?
Мокрый ротор охлаждается теплоносителем и подходит для схем, где приемлемы его требования к чистоте и заполнению. У сухого ротора вращающаяся часть отделена от жидкости, поэтому сравнивают обслуживание и шум. Inline-насос монтируется непосредственно в трубопровод, блочный объединён с контроллером. Решение принимают по рабочей точке, среде, месту установки и доступу к фильтру.
Почему при падении давления насос начинает шуметь?
Падение давления на входе может привести к кавитации: появляются паровые полости, шум и вибрация. Проверяют заполнение, фильтр, открытие арматуры, воздух и соответствие режима насоса сопротивлению контура. Повышение скорости без восстановления входных условий не устраняет причину и может ускорить износ рабочего колеса. После устранения неполадки работу оценивают по стабильности расхода и температуры.
Можно ли использовать этот насос для агрессивной среды?
Исходная страница запрещает использовать насос для агрессивных сред без подтверждения совместимости. Проверяют материалы корпуса, рабочего колеса, уплотнений и соединений по паспорту конкретного агрегата, а также температуру и давление. Если такой проверки нет, среду считают неподтверждённой. Фильтр защищает от загрязнений, но не делает химически несовместимый материал пригодным для перекачки.
Что показывают значения 6 м и 1.5 м³/ч в таблице?
Для справочного исполнения указаны номинальный напор 6 м и расход теплоносителя 1.5 м³/ч. Это не две независимые гарантии для любого режима: фактическая рабочая точка зависит от сопротивления сети. Мощность 150 Вт, давление 6 бар и температура среды 110 °C также относятся к таблице. Перед установкой значения сверяют с паспортом и расчётом контура.
Что сделать перед демонтажом насоса из системы отопления?
Отключают электропитание, сливают теплоноситель из выделенного участка, перекрывают линии и убеждаются, что давление снято. Затем очищают резьбовые соединения, проверяют направление нового корпуса и готовят прокладки. После монтажа подключают проводку, заполняют контур, выпускают воздух и контролируют герметичность. Работу насоса оценивают по шуму и циркуляции только после этих действий.
