Частотное регулирование насоса снижает энергопотребление за счёт изменения скорости вращения ротора в зависимости от текущей тепловой нагрузки, обеспечивая плавный гидравлический режим и экономию электроэнергии до 30–50% по сравнению с работой на постоянных оборотах. Частотное регулирование циркуляционного насоса — это метод управления подачей и напором насоса путём изменения частоты вращения его ротора с помощью электронного преобразователя частоты, что позволяет точно соответствовать текущей тепловой.
данные обновлены 2026-10-21 ·
1. Как частотное регулирование меняет работу насоса
Частотное регулирование меняет скорость вращения ротора через электронный преобразователь. Насос получает режим, соответствующий текущей нагрузке и сигналу датчика, поэтому подача и напор изменяются управляемо, а не за счёт постоянного дросселирования потока.
Преобразователь принимает команду от датчика давления, температуры или комнатного термостата и изменяет частоту питания двигателя. Насос реагирует на эту команду изменением подачи и напора. Связка работает только при согласованных диапазонах датчика, входа преобразователя, двигателя и гидравлической схемы.
При оценке узла проверяют не только сам преобразователь, но и рабочую точку насоса. Слишком низкий режим может ухудшить охлаждение двигателя или вывести насос из устойчивой области, а резкий разгон меняет давление в трубопроводах. Поэтому настройку связывают с паспортом насоса, защитами и реальными показаниями системы.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».

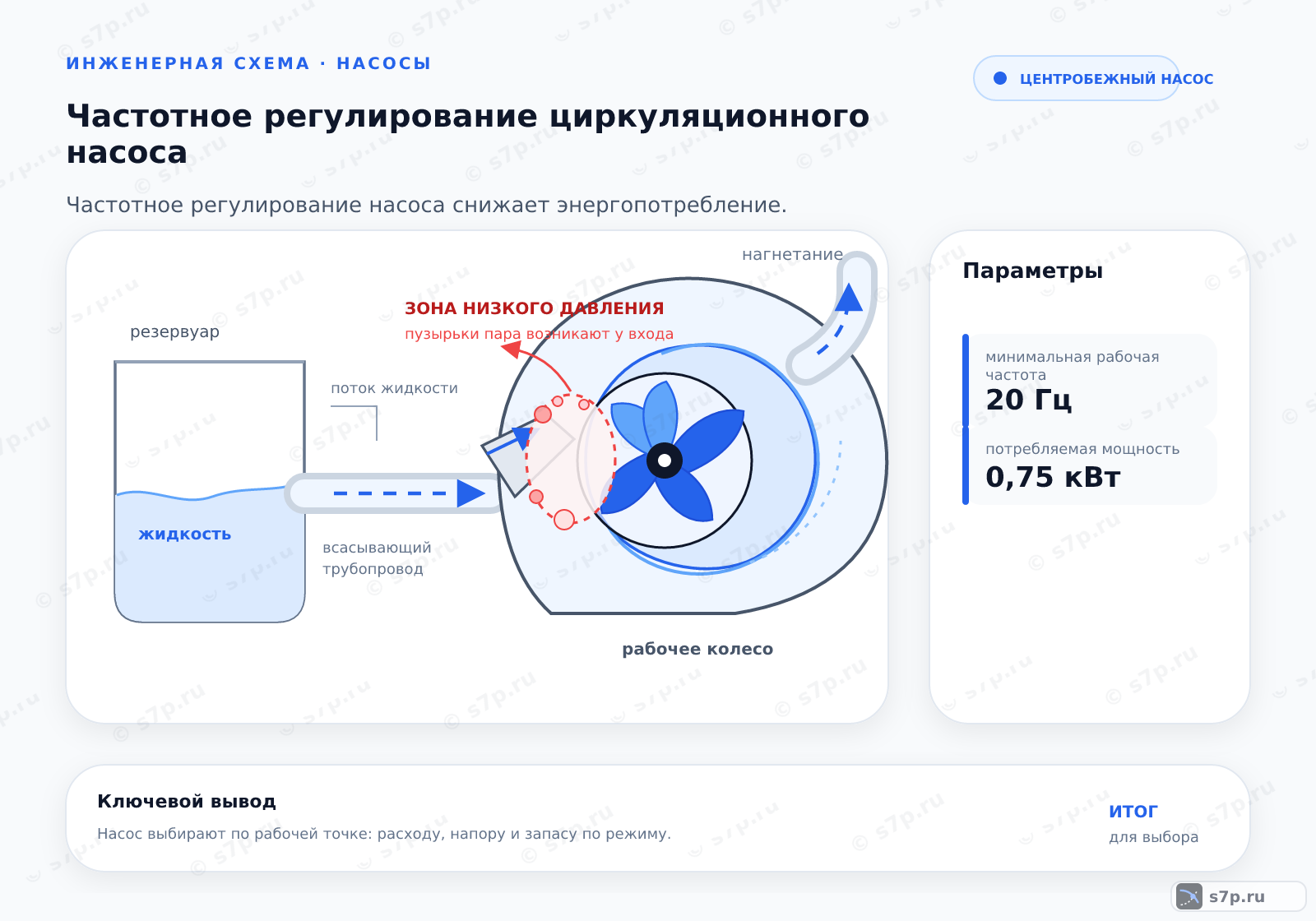

2. Устройство и принцип работы
Цепь регулирования состоит из насоса, двигателя, преобразователя, датчиков и контроллера или встроенного регулятора. При монтаже проверяют заземление, силовые и сигнальные соединения, а также направление реакции: рост измеренного давления не должен приводить к ошибочному увеличению команды.
В преобразователе задают пределы частоты, время разгона и торможения, затем настраивают ПИД-регулятор по выбранному параметру. Пуск выполняют с наблюдением за шумом, вибрацией, током двигателя и изменением давления. Калибровку датчиков проводят после проверки гидравлики, иначе регулятор будет компенсировать не ту причину.
- Шаг 1Установка частотного преобразователя в электрическую цепь насоса с соблюдением правил монтажа и заземления.
- Шаг 2Подключение датчиков температуры, давления или комнатных термостатов к входу управления преобразователя.
- Шаг 3Настройка параметров преобразователя: минимальной и максимальной частоты, времени разгона и торможения.
- Шаг 4Настройка PID-регулятора для поддержания заданного давления или температуры в системе.
- Шаг 5Запуск системы и проверка работы насоса в различных режимах нагрузки.
- Шаг 6Калибровка датчиков и корректировка уставок для оптимизации энергопотребления.

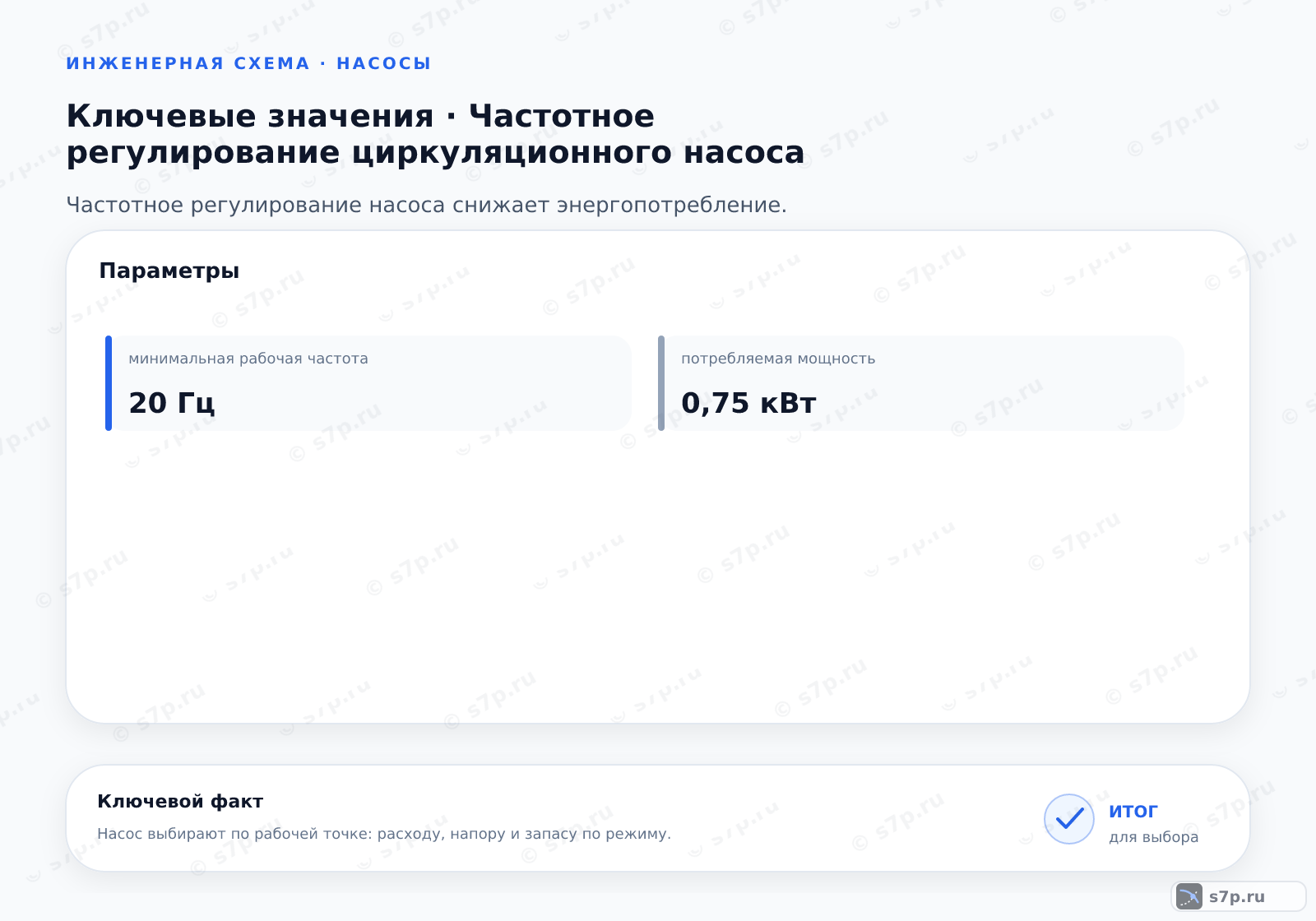

3. Ключевые параметры
Для выбора сопоставляют минимальную и максимальную рабочую частоту, коэффициент перегрузки, давление защиты, потребляемую мощность и рабочую температуру среды. Все значения относятся к конкретному насосу и преобразователю, поэтому их читают вместе с паспортом двигателя, характеристикой насоса и условиями размещения.
Потребляемую мощность проверяют по фактической нагрузке, а не только по номиналу. Диапазон частоты связывают с охлаждением, смазкой и допустимым режимом двигателя. Давление защиты должно соответствовать задаче контура и логике аварийного отключения. Если параметры датчика и преобразователя несовместимы, плавное регулирование не получится.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Минимальная рабочая частота | 20 Гц | Гц | инженерная практика; сверить по паспорту |
| Максимальная частота сети | 50 Гц | Гц | инженерная практика; сверить по паспорту |
| Коэффициент перегрузки | 1.1 коэф. | коэф. | инженерная практика; сверить по паспорту |
| Минимальное давление защиты | 0.2 бар | бар | инженерная практика; сверить по паспорту |
| Потребляемая мощность | 0.75 кВт | кВт | инженерная практика; сверить по паспорту |
| Рабочая температура среды | 110 °C | °C | инженерная практика; сверить по паспорту |

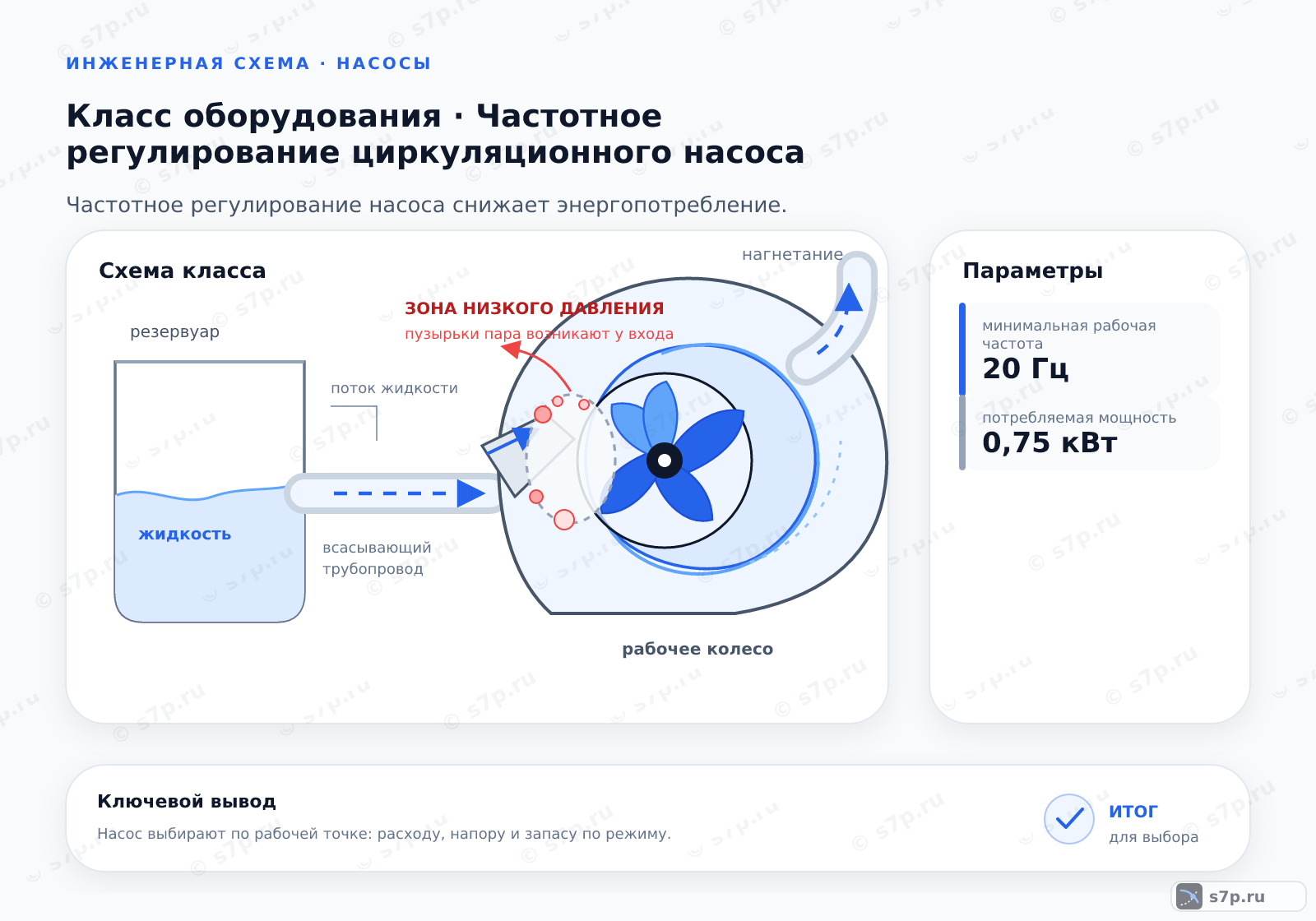

4. Схема управления насосом по давлению и температуре
В рабочей схеме датчик снимает давление или температуру в выбранной точке, преобразователь сравнивает сигнал с уставкой, а двигатель меняет скорость насоса. Изменение расхода влияет на сопротивление сети и возвращает новый результат к датчику. Точку измерения выбирают по гидравлической схеме, иначе обратная связь не описывает нужный контур.
Сигнальные кабели прокладывают с учётом защиты от электромагнитных помех, а силовую часть заземляют по проекту. При испытании проверяют направление изменения параметра и реакцию на малую команду. Если насос ускоряется при уже повышенном давлении, меняют не коэффициенты наугад, а проверяют полярность сигнала, выбранный вход и логику регулятора.
5. Виды и разновидности
Насос с интегрированным преобразователем объединяет силовую и управляющую часть в одном изделии. Отдельный преобразователь оставляет больше свободы при выборе насоса и датчиков, но требует проверки совместимости двигателя, входов и защит. Каскадная система распределяет работу между несколькими насосами, а внешний ПИД-регулятор строит команду по отдельному измерительному контуру.
Вариант сравнивают по составу системы, доступу к настройке и последствиям отказа. Интегрированный блок удобен для компактной установки, отдельный преобразователь проще заменить независимо от насоса, каскад требует согласования очередности включения. Внешний регулятор полезен только при корректно выбранной точке измерения и понятном аварийном режиме.
| Значение | Источник |
|---|---|
| Насос с интегрированным частотным преобразователем: компактное решение, готовое к установке. | инженерная практика; сверить по паспорту |
| Отдельный частотный преобразователь: гибкая настройка, совместимость с разными насосами. | инженерная практика; сверить по паспорту |
| Каскадная система: несколько насосов, один с регулированием, остальные ступенчато. | инженерная практика; сверить по паспорту |
| Система с внешним PID-регулятором: точное поддержание параметров по датчикам. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Изменение скорости насоса позволяет подстраивать подачу под потребность контура, вместо того чтобы постоянно рассеивать избыток напора на дросселирующем элементе. Реальный эффект зависит от сопротивления сети, графика нагрузки, двигателя и выбранной уставки. Его оценивают по измеренным режимам и потребляемой мощности.
При эксплуатации отслеживают давление, температуру, шум, вибрацию и частоту команды. Если нагрузка стала постоянной или датчик показывает неверно, преобразователь может работать в неподходящем режиме. Поэтому настройку периодически сопоставляют с гидравлической схемой, состоянием фильтра и паспортными ограничениями насоса.
7. Частые ошибки и на что смотреть
Низкую частоту оценивают по паспорту двигателя и способу его охлаждения, а не по общему правилу. Силовые и сигнальные кабели прокладывают с нужным экранированием и заземлением. Время разгона и торможения выбирают так, чтобы изменение скорости не создавало резкого давления в трубопроводе.
При нестабильной работе проверяют сохранённые параметры преобразователя, калибровку датчиков, направление обратной связи и фактическую работу насоса. Загрязнённый фильтр, воздух или закрытый участок нельзя исправить настройкой ПИД-регулятора. После изменения параметров фиксируют результат по давлению, температуре и шуму, затем сверяют его с паспортом.
Частые вопросы
Когда частотное регулирование подходит циркуляционному насосу?
Его рассматривают, когда нагрузка и требуемая подача меняются, а давление или температура можно измерять в выбранной точке контура. Преобразователь позволяет менять скорость двигателя, но результат зависит от характеристики насоса, сопротивления сети, охлаждения и настроек защиты. При постоянном режиме эффект может быть ограничен. Рабочую точку и совместимость двигателя с преобразователем проверяют по паспорту.
Почему насос с преобразователем работает рывками?
Проверяют точку измерения, полярность сигнала, масштабирование входа, настройки ПИД-регулятора и время разгона и торможения. Затем осматривают фильтр, воздух, положение арматуры и фактический режим насоса. Если датчик видит колебания, которых нет в контуре, регулятор будет постоянно менять скорость. Сначала устраняют гидравлическую или измерительную причину, затем корректируют параметры управления.
Чем встроенный преобразователь отличается от отдельного?
Встроенный вариант объединяет насос и силовую часть в компактном блоке, а отдельный преобразователь можно подбирать и заменять независимо при соблюдении совместимости двигателя, входов и защит. Отдельная установка требует аккуратной прокладки кабелей, заземления и настройки сигналов. При сравнении проверяют доступ к параметрам, охлаждение, сервисный сценарий и последствия отказа преобразователя.
Как проверить безопасность низкой частоты вращения насоса?
Сверяют минимальную рабочую частоту и способ охлаждения двигателя с паспортом конкретного насоса. Наблюдают за температурой корпуса, током, шумом, вибрацией и устойчивостью давления. Также проверяют, не выходит ли насос из рабочей области и не возникает ли недостаток циркуляции. Общий порог для разных двигателей не применяют: ограничение зависит от конструкции и режима.
Какой датчик выбрать для управления насосом?
Выбор зависит от того, что требуется удерживать: давление, температуру или условие в помещении. Проверяют диапазон, тип выходного сигнала, питание, место установки и совместимость с входом преобразователя или внешнего регулятора. Датчик давления ставят в точке, связанной с нужным контуром, а температурный — в потоке, который должен определять команду. Паспорт и схема важнее названия датчика.
Что проверять после настройки преобразователя?
Фиксируют пределы частоты, время разгона и торможения, уставки регулятора и параметры защит. Затем проверяют направление реакции на изменение сигнала, давление, температуру, ток двигателя, шум и вибрацию в разных режимах нагрузки. Результат сопоставляют с характеристикой насоса и состоянием фильтра. Если насос меняет скорость, но контур не реагирует, ищут ошибку измерения или гидравлики.
