1. Зачем нужен паспорт теплового пункта при эксплуатации
Паспорт теплового пункта связывает состав оборудования с его характеристиками, схемой подключения и условиями эксплуатации. В нём ищут границы узла, назначение ветвей, данные теплообменников, насосов, арматуры и приборов учёта. Запись нужна для сопоставления фактического монтажа с проектом и для передачи исходных ограничений при обслуживании.
Паспорт читают вместе с однолинейной схемой: название оборудования должно совпадать с маркировкой на месте, а параметры — с установленной ветвью. Если модель заменена или схема изменилась, старую запись нельзя считать описанием текущего состояния. Отдельно сверяют даты проверок, герметичность соединений и доступ к узлам, которые требуют осмотра.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы
При эксплуатации по паспорту проверяют состав оборудования, положение арматуры, показания манометров и термометров, работу насосов и состояние изоляции. Визуальный осмотр выявляет коррозию и утечки, а запись измерений показывает отклонение от рабочего режима. Проверка должна связывать наблюдение с конкретным элементом схемы, иначе запись остаётся общей и плохо помогает при поиске причины.
Перед осмотром уточняют границы безопасного отключения и не перекрывают участок, который питает соседнюю ветвь. Запорная и регулирующая арматура должна иметь понятное положение, насос — работать без посторонней вибрации, а показания приборов — соответствовать подключённому контуру. Результат заносят в журнал с указанием оборудования и замечания.
- Шаг 1Провести визуальный осмотр оборудования на наличие коррозии и утечек.
- Шаг 2Проверить показания манометров и термометров на соответствие норме.
- Шаг 3Убедиться в исправности запорной и регулирующей арматуры.
- Шаг 4Проверить работу насосного оборудования и отсутствие вибраций.
- Шаг 5Зафиксировать данные в журнале эксплуатации теплового пункта.
3. Ключевые параметры
Исходная таблица для паспорта содержит давление системы 1.6 МПа, температуру подачи 95 °C, температуру ГВС 60 °C и перепад давления 0.1 МПа. Эти числа описывают проверяемые пределы и режимы указанного ИТП; для заменённого оборудования их подтверждают новым паспортом. Перепад относят к конкретному участку, а не к системе без уточнения точек измерения.
Помимо числовых полей в паспорте должны быть понятны наименование, модель, схема, источник характеристики и связь с прибором на объекте. При проверке смотрят единицы, направление потока, диапазон шкалы и согласованность давления с арматурой. Не следует переносить температуру подачи на ГВС или наоборот: это разные участки и разные условия работы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление в системе | 1.6 МПа | МПа | СП 124.13330.2012 |
| Температура подачи | 95 °C | °C | СП 124.13330.2012 |
| Температура ГВС | 60 °C | °C | СП 124.13330.2012 |
| Перепад давления | 0.1 МПа | МПа | инженерная практика |

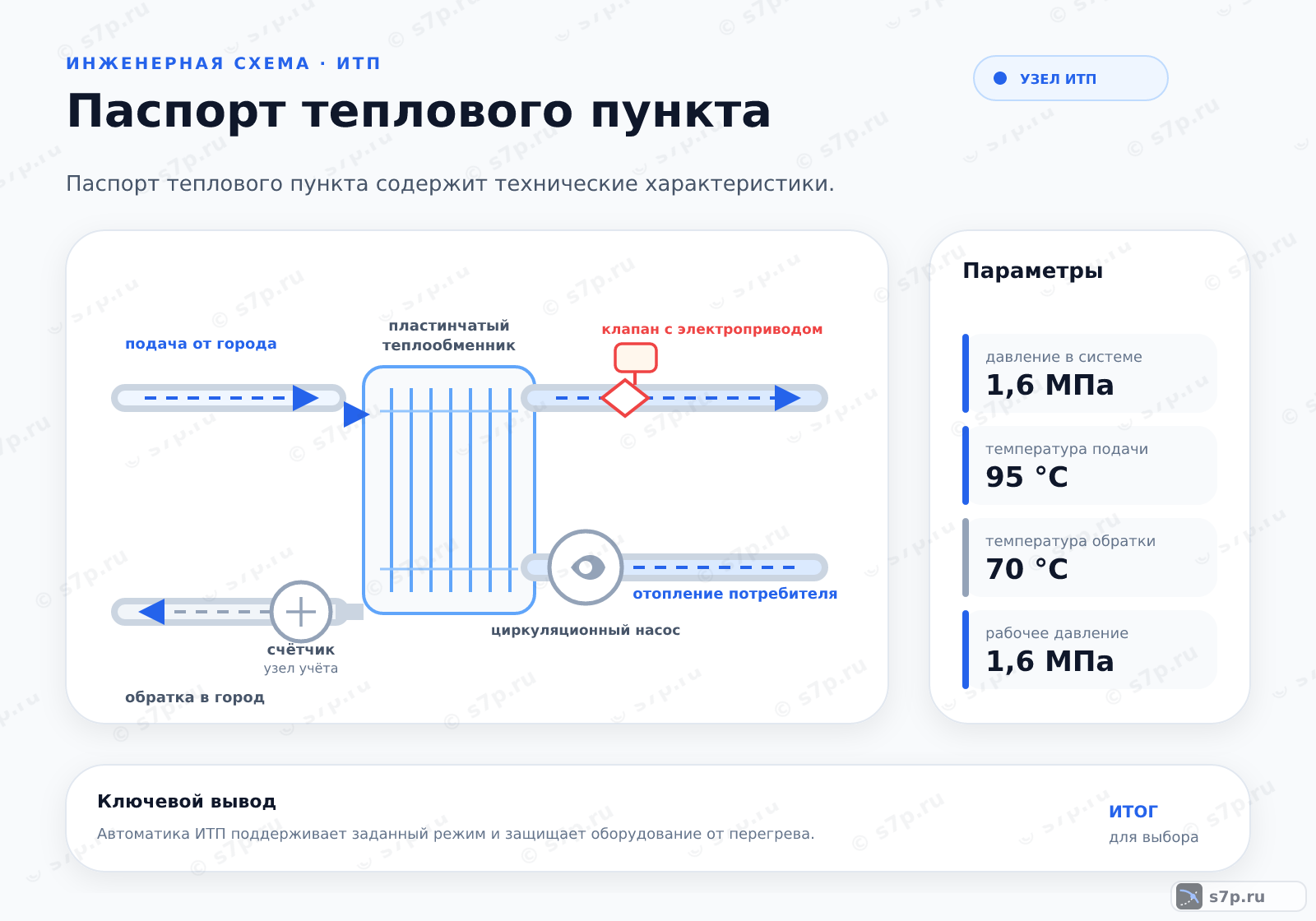

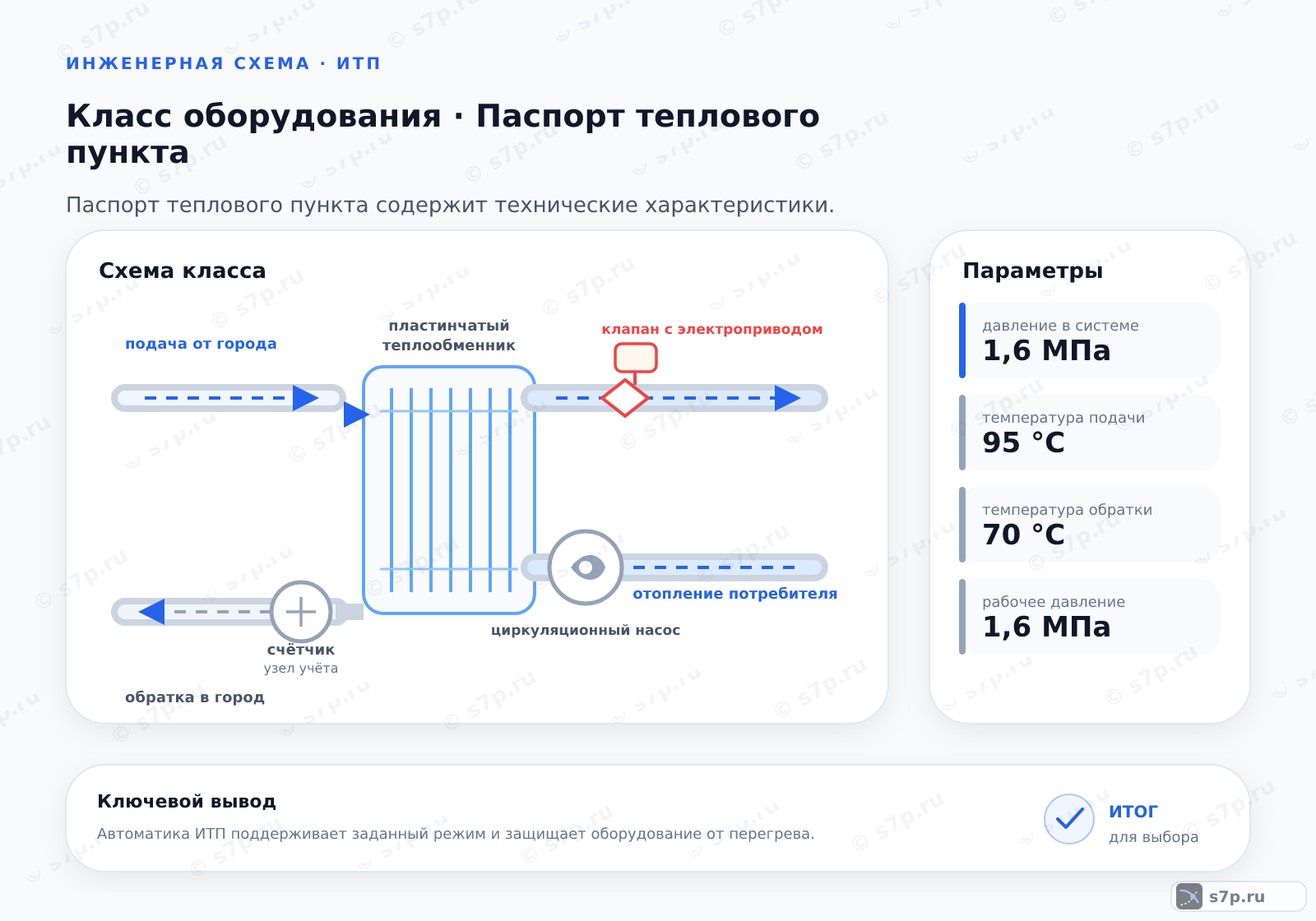

4. Схема оборудования и контуров в паспорте ИТП
Схема паспорта показывает, как ИТП принимает теплоноситель, разделяет или связывает контуры и передаёт тепло системам здания. На ней отмечают подающую и обратную линии, теплообменники или элеваторный узел, насосы, фильтры, регулирующую арматуру и приборы измерения. Каждая отметка должна иметь соответствующую запись в перечне оборудования.
По схеме проверяют возможность отключить узел, слить среду из нижних точек и удалить воздух из верхних участков. Точки измерения выбирают так, чтобы сопоставлять вход и выход оборудования. Если фактическая трасса отличается от паспорта, несоответствие фиксируют до изменения параметров автоматики или продолжения плановых работ.
5. Виды и разновидности
ИТП с пластинчатыми теплообменниками и автоматикой отличается от варианта с элеваторным узлом и ручным регулированием способом разделения контуров и управления температурой. Погружные нагреватели для ГВС образуют отдельную конструктивную разновидность. Для сравнения смотрят на источник тепла, состав оборудования, измерения и доступ к обслуживанию.
Выбранный тип должен совпадать с фактической схемой и паспортом установленного оборудования. Автоматика требует проверки датчиков и исполнительных механизмов, ручное регулирование — доступной арматуры и понятных показаний. Любая разновидность сохраняет общую потребность в записи давления, температуры, состояния соединений и результатов осмотра.
| Значение | Источник |
|---|---|
| ИТП с пластинчатыми теплообменниками и автоматикой | инженерная практика |
| ИТП с элеваторным узлом и ручным регулированием | инженерная практика |
| ИТП с погружными нагревателями для ГВС | инженерная практика |
6. Частые ошибки и на что смотреть
Рабочее давление не должно выходить за пределы, указанные для системы и каждого элемента. Герметичность соединений проверяют по следам влаги, падению давления и состоянию уплотнений, не ограничиваясь чтением паспорта. Резкое изменение скорости потока вызывает гидроудар, поэтому арматуру открывают и закрывают в порядке, предусмотренном схемой и инструкцией оборудования.
При отклонении сначала фиксируют время, участок, показания и положение арматуры, затем сравнивают запись с паспортным режимом. Не заменяют неисправный прибор настройкой соседнего датчика и не считают отсутствие видимой течи доказательством исправности. После ремонта обновляют журнал и проверяют, что фактическая конфигурация соответствует паспортной схеме.
Частые вопросы
Какие сведения в паспорте нужно сверить с оборудованием?
Сверяют наименование, модель, назначение ветви, схему подключения, рабочие давление и температуру, параметры насосов, теплообменников, арматуры и приборов. Маркировка на месте должна соответствовать записи, а точки измерения — фактической трассе. Если оборудование заменено, старые характеристики не переносят автоматически. Отдельно проверяют источник каждого значения, единицы, состояние соединений и запись последнего осмотра.
Чем паспорт отличается от однолинейной схемы ИТП?
Схема показывает связи, направление потоков, границы и расположение элементов, а паспорт связывает эти элементы с моделями, характеристиками и условиями эксплуатации. Для проверки нужны оба документа: по схеме находят участок, по паспорту проверяют допустимый режим. Если фактическая обвязка не совпадает с чертежом или моделью, несоответствие фиксируют и не используют документ как единственное основание для настройки.
Как читать числовые параметры в паспорте теплового пункта?
В исходной таблице указаны давление системы 1.6 МПа, температура подачи 95 °C, температура ГВС 60 °C и перепад давления 0.1 МПа. Каждое число относится к своему участку и источнику: температуру подачи нельзя переносить на ГВС, а перепад нельзя считать общесистемным без точек измерения. Для заменённого оборудования значения подтверждают его паспортом и проектом.
Как понять, что паспорт больше не описывает текущий ИТП?
Признаками служат несовпадение маркировки, другой тип теплообменника или насоса, изменённая трасса, отсутствующие приборы и параметры, которые нельзя связать с фактическими точками. Проверяют также записи ремонта и состояние схемы. Если модель заменена, составляют перечень отличий и обновляют связанные документы. До уточнения не переносят старые пределы давления и температуры на новое оборудование.
Что проверить в паспорте после гидравлического удара?
Сначала осматривают соединения, фланцы, арматуру, теплообменник, опоры и места возможной деформации, затем сверяют показания давления с допустимыми пределами. В паспорте ищут ограничения по скорости изменения потока и порядок включения оборудования. Проверяют герметичность, положение клапанов и состояние приборов. После устранения причины результат осмотра и заменённые элементы вносят в журнал и схему.
Как сравнить разновидности ИТП по паспортным параметрам?
Сравнивают не только тип нагрева, но и состав оборудования, способ регулирования, разделение контуров, датчики, насосы, доступ для обслуживания и допустимые режимы. Пластинчатые теплообменники с автоматикой, элеваторные узлы с ручным регулированием и погружные нагреватели имеют разные точки контроля. Итог сверяют с фактической схемой, потому что название разновидности без перечня оборудования не описывает весь узел.
