1. Как насосы Grundfos поддерживают циркуляцию теплоносителя
Циркуляционный насос Grundfos создаёт движение теплоносителя в контуре отопления и поддерживает расход, который требуется системе. В линейке встречаются исполнения с автоматическим изменением мощности и варианты с ручным режимом. Название серии не описывает всю рабочую точку: её связывают с сопротивлением труб, арматуры и отопительных приборов.
При осмотре насоса оценивают корпус, направление стрелки, соединения, кабель и доступ к кранам. Рабочая способность зависит от заполнения контура и чистоты среды. Поэтому исправный двигатель не компенсирует воздух, закрытый участок или загрязнение перед входом. Сначала рассматривают насос как часть обвязки, затем переходят к его настройке.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы

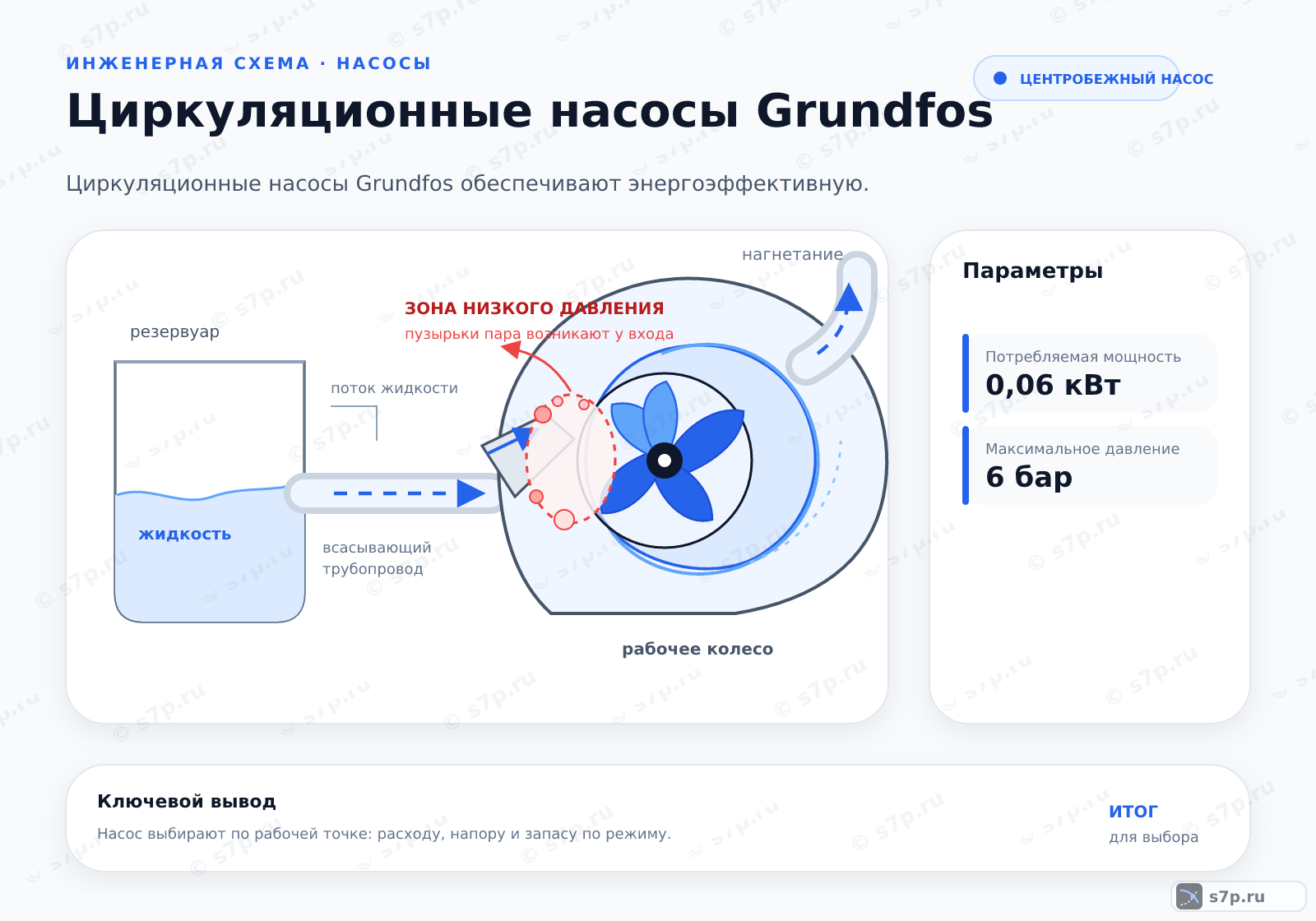

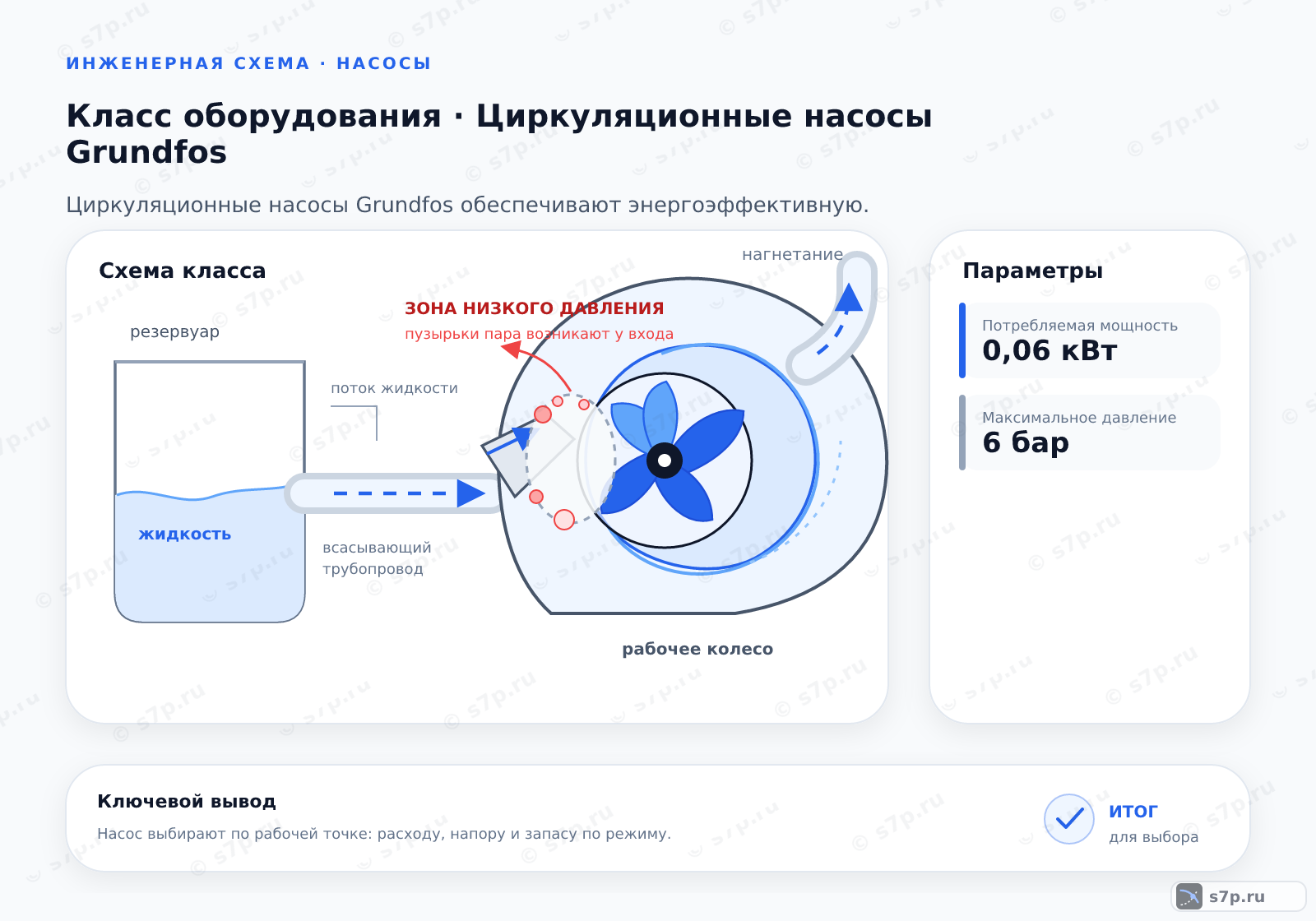

Рабочее колесо передаёт энергию потоку, а двигатель получает команду от выбранного режима регулирования. Автоматическое исполнение меняет скорость при изменении сопротивления контура, ручное требует выбора фиксированного режима. Электрическая часть, клеммная коробка, запорные краны и участок удаления воздуха должны рассматриваться как единая монтажная последовательность.
При замене перекрывают вход и выход, освобождают участок от теплоносителя, снимают старое оборудование и ставят новое по направлению потока. После подключения кабеля открывают краны и удаляют воздух. Пуск оценивают по шуму, вибрации, герметичности и реакции температуры, а не только по тому, что вал начал вращаться.
- Шаг 1Перекройте краны на входе и выходе насоса.
- Шаг 2Слейте теплоноситель из участка трубопровода.
- Шаг 3Демонтируйте старый насос, открутив крепежные болты.
- Шаг 4Установите новый насос, соблюдая направление потока.
- Шаг 5Подключите электрический кабель к клеммной коробке.
- Шаг 6Откройте краны и стравьте воздух из системы.
3. Ключевые параметры

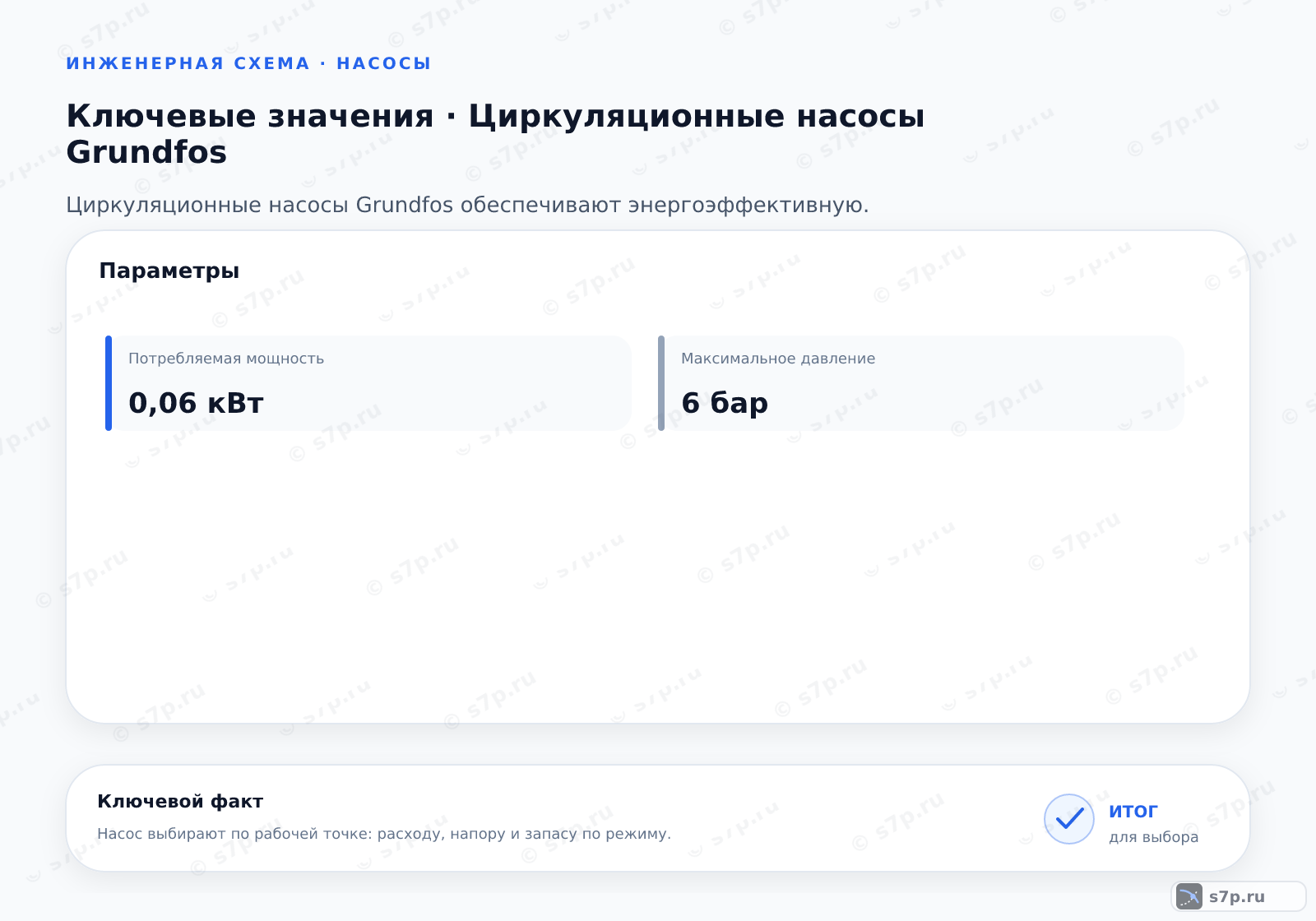

Для приведённого исполнения в таблице указаны напор 12 м, производительность 4.4 м³/ч, потребляемая мощность 0.06 кВт, давление 6 бар, температура теплоносителя 110 °C и присоединение 40 мм. Это справочные характеристики конкретного источника, поэтому их сопоставляют с паспортом выбранной модели и расчётным режимом контура.
Напор показывает способность преодолеть сопротивление, а производительность описывает возможный расход при определённой рабочей точке. Мощность и давление относятся к ограничениям оборудования, присоединение — к стыку с трубопроводом. Если совпадает только диаметр, насос ещё не считается подходящим: проверяют график, среду, электропитание и монтажное положение.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диапазон напора | 12 м | м | Паспорт Grundfos Alpha2 |
| Производительность | 4.4 м³/ч | м³/ч | Паспорт Grundfos Alpha2 |
| Потребляемая мощность | 0.06 кВт | кВт | Паспорт Grundfos Alpha2 |
| Максимальное давление | 6 бар | бар | Паспорт Grundfos Alpha2 |
| Температура теплоносителя | 110 °C | °C | Паспорт Grundfos Alpha2 |
| Диаметр присоединения | 40 мм | мм | Паспорт Grundfos Alpha2 |
4. Схема подключения насоса Grundfos в контуре отопления
В схеме насос включён в замкнутый контур отопления между запорными участками, а поток проходит через трубопровод и отопительные приборы. Краны позволяют вывести агрегат из работы, не разбирая всю линию. Клеммная коробка и кабель должны оставаться доступными, а направление движения совпадать со стрелкой на корпусе.
После заполнения проверяют отсутствие воздуха и утечек, затем наблюдают за тем, как меняются шум, вибрация и температура в контуре. Если поток не устанавливается, проверяют закрытые краны, фильтр, кабель и фактическое направление установки. Повышение режима без поиска причины может увеличить нагрузку, но не восстановить циркуляцию.
5. Виды и разновидности
Alpha2 обеспечивает автоматическую регулировку мощности, Alpha3 оснащён встроенным датчиком давления, а UPS имеет ручную регулировку. Эти различия определяют способ взаимодействия с гидравлическим режимом, но не отменяют проверки расхода, напора и допустимой среды. Серию сопоставляют с задачей контура и схемой управления.
Автоматический режим удобен там, где сопротивление меняется при работе клапанов и контуров. Ручной вариант требует осознанного выбора скорости и наблюдения за результатом. В обоих случаях оценивают доступ к кранам, фильтру и клеммной коробке. При сравнении учитывают не только электронику, но и давление, температуру, соединение и обслуживание.
| Значение | Источник |
|---|---|
| Grundfos Alpha2: автоматическая регулировка мощности | Каталог продукции |
| Grundfos Alpha3: встроенный датчик давления | Каталог продукции |
| Grundfos UPS: базовая модель с ручной регулировкой | Каталог продукции |
6. На что влияет и зачем нужно
Регулирование скорости меняет подачу энергии в зависимости от сопротивления контура и может уменьшать лишний расход электроэнергии при частичной нагрузке. Результат оценивают по рабочей точке, температуре приборов и устойчивости циркуляции. Один показатель мощности не показывает, как насос ведёт себя во всей системе.
Равномерный нагрев радиаторов зависит от распределения расхода и гидравлического сопротивления, а не только от марки агрегата. Если дальний прибор недополучает тепло, проверяют балансировку, воздух, фильтр и фактический напор. Насос с большим пределом не устраняет неверную схему и может создать шум в дросселированных участках.
7. Частые ошибки и на что смотреть
Сухой запуск повреждает насос, поэтому перед включением проверяют заполнение и удаление воздуха. Максимальное рабочее давление для указанного исполнения — 6 бар; фактический режим сравнивают с этой строкой таблицы и паспортом. Влажное место монтажа увеличивает риск для электрической части, а отсутствие заземления делает подключение небезопасным.
При шуме или вибрации осматривают крепление, фильтр, направление потока и наличие воздуха. При нестабильном нагреве проверяют открытие кранов и соответствие режима рабочей точке. Перед заменой отключают питание, перекрывают линии и сливают участок. После сборки сначала контролируют герметичность, затем возвращают насос в работу.
Частые вопросы
Чем отличаются Alpha2, Alpha3 и UPS в одной системе?
В таблице Alpha2 описан как вариант с автоматической регулировкой мощности, Alpha3 — как исполнение со встроенным датчиком давления, а UPS — как базовая модель с ручной регулировкой. Автоматические варианты удобнее при меняющемся сопротивлении, ручной требует выбора режима по фактической температуре и шуму. Для всех серий отдельно проверяют напор, расход, среду, питание и присоединение.
Что означает напор 12 м в характеристике насоса?
Значение 12 м показывает способность конкретного исполнения создавать перепад давления, но не означает, что в любой точке контура расход будет одинаковым. В таблице рядом указана производительность 4.4 м³/ч; эти величины читают по рабочей характеристике и сопоставляют с потерями труб, фильтра, арматуры и отопительных приборов. Выбор только по напору оставляет без проверки расход и режим.
Почему насос начинает гудеть после замены?
После замены проверяют заполнение участка и удаление воздуха, затем осматривают фильтр, крепление, направление стрелки и открытие кранов. Шум может возникнуть при воздушной пробке, загрязнении, работе вне подходящей точки или передаче напряжения от трубопровода на корпус. Если вибрация сохраняется, насос отключают и проверяют обвязку, а не пытаются устранить звук увеличением скорости.
Допустима ли работа этого исполнения при 110 °C и 6 бар?
В таблице для приведённого исполнения указаны температура теплоносителя 110 °C и максимальное давление 6 бар. Эти значения нельзя трактовать как универсальные для всех насосов Grundfos: перед запуском сверяют паспорт конкретной модели, состав среды, режим и состояние уплотнений. Одновременно проверяют заполнение, направление потока и отсутствие сухого хода, потому что допустимые пределы не исправляют ошибки монтажа.
Почему совпадения присоединения 40 мм недостаточно для подбора?
Размер 40 мм подтверждает возможность состыковать насос с частью трубопровода, но не показывает его рабочую точку. Для подбора сопоставляют напор 12 м, производительность 4.4 м³/ч, сопротивление ветви, температуру, давление и электрическое подключение. Если совпадает только патрубок, агрегат может не дать нужного расхода или создать избыточный перепад в дросселированном контуре.
Как безопасно заменить циркуляционный насос в ИТП?
Сначала перекрывают краны на входе и выходе, отключают питание и сливают теплоноситель из участка. Затем демонтируют старый агрегат, устанавливают новый по стрелке, подключают кабель, открывают краны и выпускают воздух. После заполнения осматривают соединения, проверяют заземление, шум, вибрацию и температуру. Если поток не появляется, ищут закрытую арматуру или засор до повторного запуска.
