Система дымоудаления обеспечивает принудительное удаление продуктов горения из зон эвакуации и подпор воздуха в лифтовые шахты для предотвращения их проникновения. Получение сигнала от пожарной сигнализации; Отключение общеобменной вентиляции.
данные обновлены 2026-10-21 ·
1. Как автоматика управляет дымоудалением и подпором
Управление дымоудалением связывает пожарную сигнализацию, клапаны, вентиляторы, подпор воздуха и перевод обычного воздухообмена в предусмотренное состояние. Система должна переводить оборудование в заранее определённое состояние при появлении сигнала, а не просто включать отдельный вентилятор. Логика зависит от зоны, направления движения дыма и защищаемых путей эвакуации.
Дымоудаление и подпор решают разные задачи. Вытяжной тракт удаляет продукты горения из зоны, а подпор поддерживает движение воздуха в лифтовой шахте или тамбуре-шлюзе. При проверке смотрят совместную работу автоматики, клапанов и силового питания, включая обратную связь о фактическом положении исполнительных устройств.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
После сигнала пожарной автоматики общеобменный режим выводится из работы, клапаны занимают проектное положение, а вентиляторы дымоудаления и подпора получают свои команды. Такая последовательность должна быть согласована с зонированием здания и не создавать встречных потоков между защищаемыми и задымляемыми помещениями.
Проверку выполняют по реакции всей цепочки: сигнал должен дойти до шкафа управления, исполнительные механизмы — отработать команду, а вентиляторы — выйти на предусмотренный режим. Отдельно контролируют ручной пуск, возврат сигналов, питание и отсутствие блокировок, которые скрывают отказ при испытании.
- Шаг 1Получение сигнала от пожарной сигнализации.
- Шаг 2Отключение общеобменной вентиляции.
- Шаг 3Открытие клапанов дымоудаления.
- Шаг 4Запуск вентиляторов дымоудаления.
- Шаг 5Включение систем подпора воздуха.

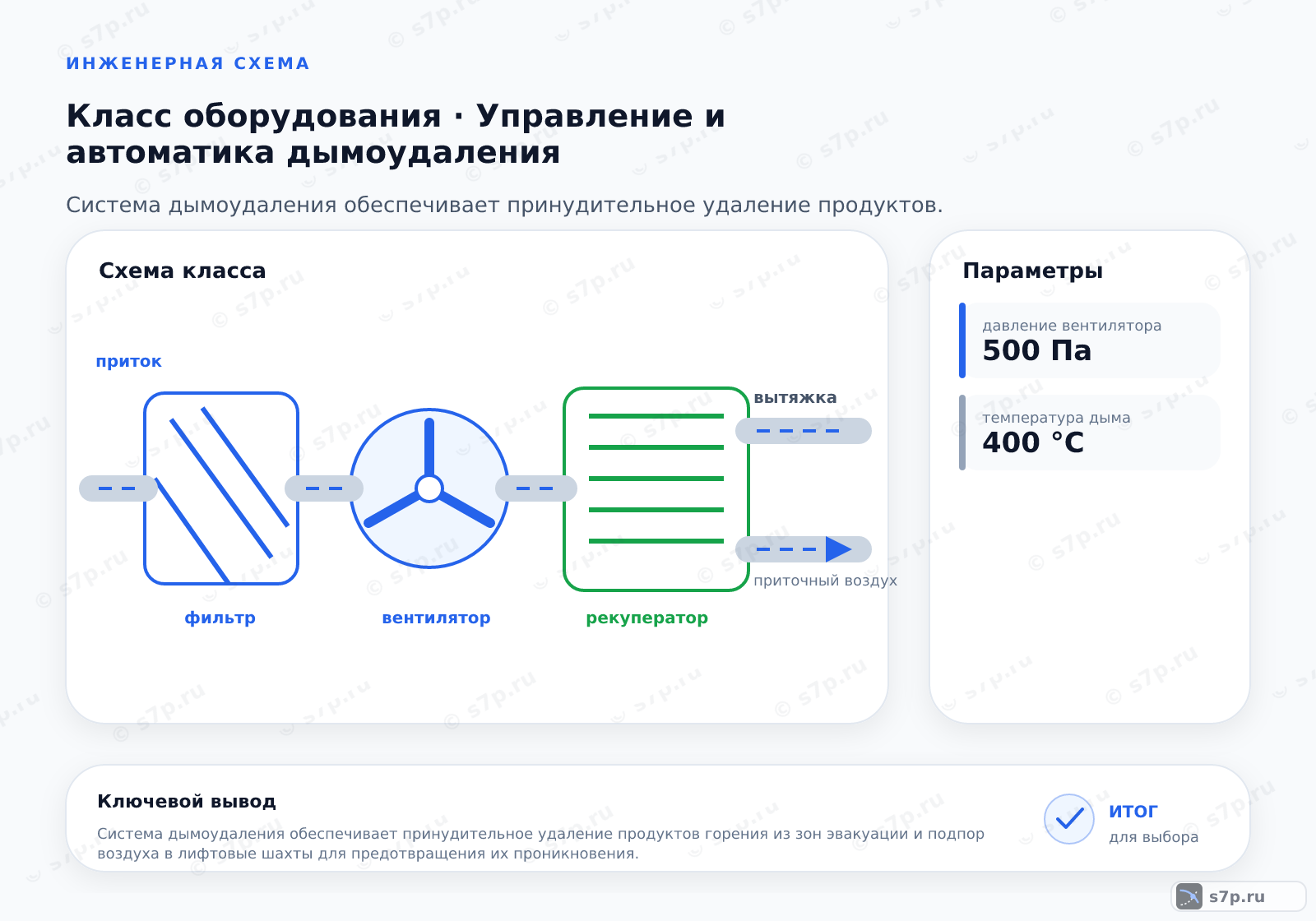

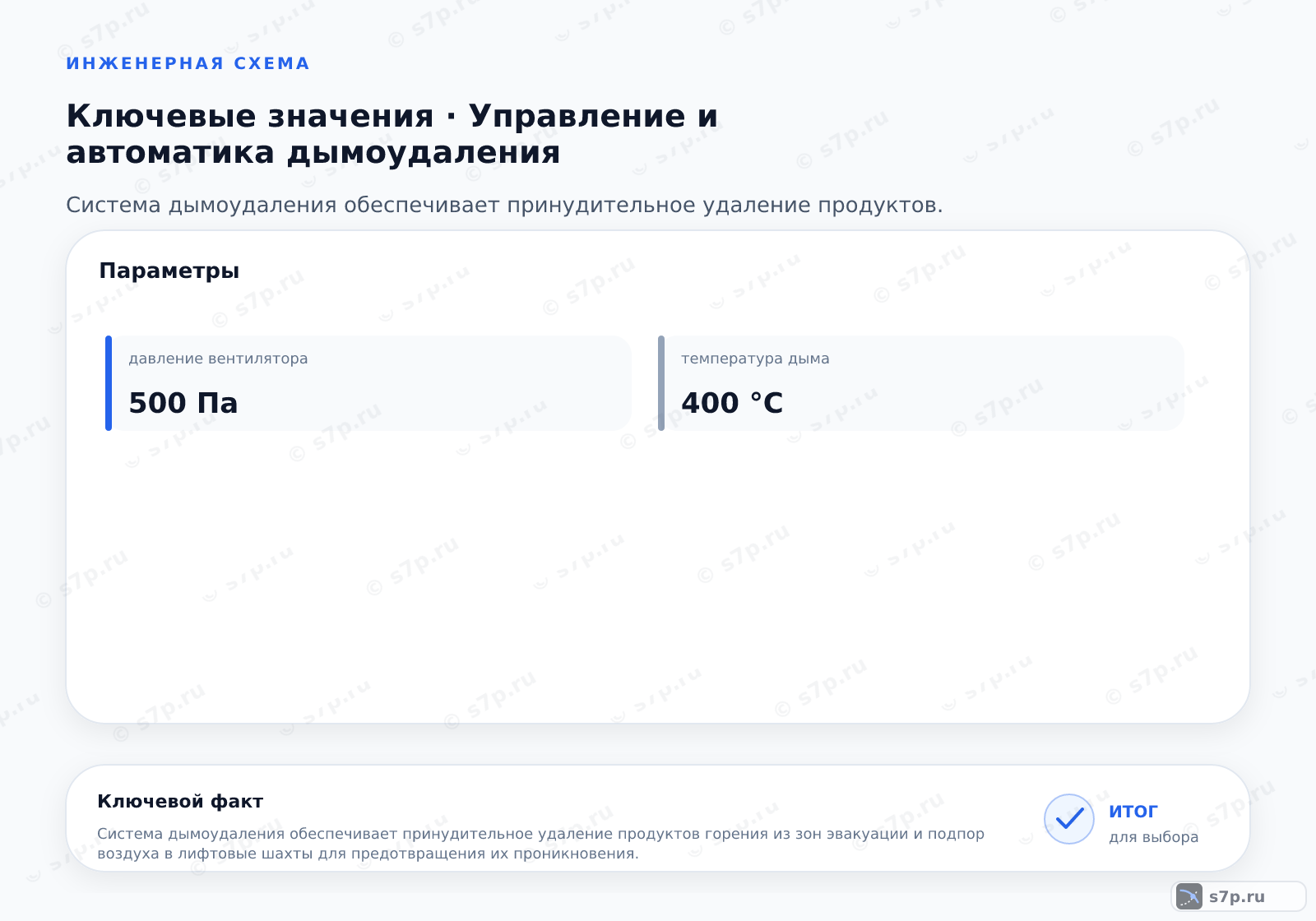

3. Ключевые параметры
К параметрам относят температуру дыма, длительность работы, скорость движения воздуха и давление вентилятора. Эти значения рассматривают вместе с огнестойкостью каналов, типом клапанов и характеристикой защищаемой зоны. Число из таблицы имеет смысл только в связке с пунктом нормативного документа и паспортом оборудования.
Скорость в лифтовой шахте и скорость в коридорах относятся к разным условиям движения воздуха. Нельзя переносить их между зонами или заменять одним универсальным режимом. Перед настройкой сверяют расчёт, сечение каналов, сопротивление клапанов и фактическое давление на рабочей точке вентилятора.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура дыма | 400 °C | °C | СП 7.13130.2013, п. 4.3 |
| Время работы системы | 1 ч | ч | СП 7.13130.2013, п. 4.3 |
| Скорость в лифтовых шахтах | 1 м/с | м/с | СП 7.13130.2013, п. 4.15 |
| Скорость движения воздуха | 2 м/с | м/с | СП 7.13130.2013, п. 4.14 |
4. Схема управления клапанами и вентиляторами по зонам
Схема строится вокруг защищаемых зон, каналов дымоудаления и участков подпора. Клапаны отделяют пожарный отсек, вентилятор формирует требуемое движение, а автоматика контролирует состояние цепи. Лифтовые шахты и тамбуры-шлюзы не смешивают в одну функцию без проверки проекта и алгоритма управления.
На схеме отмечают направление потока, точки запуска, обратные сигналы и участки, где общеобменная вентиляция должна быть отключена. Такое представление помогает найти разрыв между командой и фактическим положением клапана, а также увидеть общий воздуховод или пересечение трасс, которое нарушает сценарий.
5. Виды и разновидности
Система с подпором в лифтовые шахты защищает вертикальный путь от проникновения дыма. Система с подпором в тамбуры-шлюзы формирует защищённую прослойку перед помещением. Естественное дымоудаление использует тягу и отдельные конструктивные решения, поэтому его не сравнивают с механической схемой только по наличию вентилятора.
Выбор разновидности зависит от планировки, пожарного отсека, пути эвакуации и требований проекта. Для каждого варианта проверяют огнестойкость каналов, работу клапанов, доступ к шкафу управления и согласованность с пожарной сигнализацией. Одна и та же логика не подходит всем зонам здания.
| Значение | Источник |
|---|---|
| Система с подпором воздуха в шахты лифтов. | СП 7.13130.2013 |
| Система с подпором воздуха в тамбуры-шлюзы. | СП 7.13130.2013 |
| Система с естественным дымоудалением. | СП 7.13130.2013 |
6. Частые ошибки и на что смотреть
Общие воздуховоды с кондиционированием не используют для дымоудаления: такое соединение нарушает разделение режимов и может направить дым в соседние зоны. Воздуховоды не загромождают строительными материалами и не закрывают доступ к клапанам, люкам, шкафам управления и вентиляторам.
При обслуживании проверяют сигнал от пожарной автоматики, команды на клапаны, запуск вентиляторов, подпор и возврат состояния в диспетчерскую систему. Отказ отдельного элемента ищут по всей цепочке, потому что исправный вентилятор не компенсирует закрытый клапан, отсутствие питания или ошибку в алгоритме.
Частые вопросы
Чем дымоудаление отличается от подпора воздуха?
Дымоудаление отводит продукты горения из защищаемой или задымляемой зоны через специальные каналы и вентиляторы. Подпор создаёт избыточное движение воздуха в лифтовой шахте или тамбуре-шлюзе, чтобы дым не проникал внутрь. Обе функции запускаются общей автоматикой, но имеют разные зоны, клапаны, расчётные параметры и требования к проверке.
Что должна сделать автоматика после сигнала пожарной сигнализации?
Алгоритм переводит общеобменную вентиляцию в предусмотренное состояние, открывает нужные клапаны, запускает дымоудаление и включает подпор в назначенных зонах. В шкаф управления должны вернуться подтверждения от исполнительных устройств и вентиляторов. Проверяют не только наличие команды, но и фактическое положение клапана, питание, блокировки и соответствие сценария пожарному отсеку.
Как выбрать между подпором и естественным дымоудалением?
Выбор зависит от планировки, защищаемого пути, пожарного отсека и требований проекта. Подпор применяют для лифтовых шахт или тамбуров-шлюзов, а естественное дымоудаление использует тягу и специальные конструктивные решения. Схемы не считают взаимозаменяемыми по наличию или отсутствию вентилятора. Для каждой проверяют клапаны, каналы, автоматику и обслуживание.
Какие параметры нужно сверять с нормативными документами?
Сверяют температуру дыма, длительность работы, скорость движения воздуха и давление вентилятора. Значения берут из расчёта, паспорта и применимого раздела нормативного документа, а затем проверяют по зоне и типу канала. Скорость в лифтовой шахте не переносят на коридор без обоснования. Отдельно контролируют огнестойкость и питание оборудования.
Почему нельзя подключать дымоудаление к общей вентиляции?
Общий воздуховод с кондиционированием или общеобменной системой может передать дым в соседние помещения и нарушить сценарий пожарной защиты. Дымоудаление должно сохранять предусмотренное направление потока и отделение зон. Проверяют самостоятельность каналов, клапаны, огнестойкость, отключение обычной вентиляции и отсутствие строительных материалов, перекрывающих проход.
Как проверяют готовность системы к работе?
Проверяют цепочку от сигнала пожарной автоматики до клапанов, вентиляторов, подпора и обратной индикации. Осматривают питание, ручной пуск, доступ к шкафу управления, состояние каналов и отсутствие препятствий. Исправный вентилятор не подтверждает готовность, если закрыт клапан или не выполнена команда. Результаты испытания фиксируют по каждой защищаемой зоне.
