Воздуховод — это элемент системы вентиляции или кондиционирования, предназначенный для транспортирования воздуха от источника к потребителю или от потребителя к источнику. Увеличение сечения снижает скорость и шум, но повышает стоимость материалов. Определить требуемый расход воздуха для каждого помещения на основе нормативов.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как выбирают сечение воздуховода по расчётной схеме
Воздуховод передаёт воздух между источником и обслуживаемой зоной. Его сечение выбирают вместе с расходом, допустимой скоростью, сопротивлением и доступным пространством для трассы. Увеличение сечения уменьшает скорость, но меняет габариты и расход материалов, поэтому решение проверяют по всей схеме, а не по одному участку.
Расчёт связывает неразрывность потока с сопротивлением каналов. Для каждого помещения определяют требуемый расход, затем распределяют его по магистрали и ответвлениям. На итог влияют шероховатость, длина, повороты, переходы и заслонки; эти элементы должны присутствовать в расчётной схеме до подбора вентилятора.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Трассировку составляют от помещений к вентилятору, отмечая участки, узлы и направления движения. Расход каждого ответвления связывают с помещением, затем задают расчётную скорость и получают площадь сечения. После выбора стандартного размера рассчитывают трение и местные сопротивления, чтобы проверить доступный напор.
Завершают работу балансировкой и сопоставлением сети с характеристикой вентилятора. Если размер изменился по месту, пересматривают соседние участки и фасонные детали. Подмена расчёта готовым типоразмером часто оставляет ветви с разным расходом, поэтому результат проверяют измерениями после монтажа и регулировки.
- Шаг 1Определить требуемый расход воздуха для каждого помещения на основе нормативов.
- Шаг 2Составить схему трассировки воздуховодов с указанием участков и узлов.
- Шаг 3Выбрать расчётную скорость воздуха для каждого участка системы.
- Шаг 4Рассчитать площадь сечения и подобрать стандартный диаметр или размер.
- Шаг 5Рассчитать потери давления на трение и местные сопротивления.
- Шаг 6Проверить балансировку системы и подобрать вентилятор.
3. Ключевые параметры
На каждом участке фиксируют расход, площадь сечения, скорость и длину. К ним добавляют удельное сопротивление трения и коэффициенты местных сопротивлений фасонных частей. Одно и то же сечение может дать разный результат при разной длине, шероховатости или наборе поворотов, поэтому параметры рассматривают в связке.
Материал и форма влияют на монтаж, герметичность и обслуживание. Круглый оцинкованный канал, прямоугольный канал из нержавеющей стали, гибкий ПВХ и стеклопластиковый вариант требуют разных соединений и контроля состояния. Выбор делают по среде, трассе и доступу, а затем проверяют сопротивление и возможность балансировки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Площадь сечения магистрального воздуховода | 0.05 м² | м² | инженерная практика |
| Скорость воздуха в ответвлении | 3 м/с | м/с | СП 60.13330.2020 |
| Удельное сопротивление трения | 0.2 Па/м | Па/м | СП 60.13330.2020 |
| Коэффициент местного сопротивления отвода | 1.3 безразмерная | безразмерная | СП 60.13330.2020 |

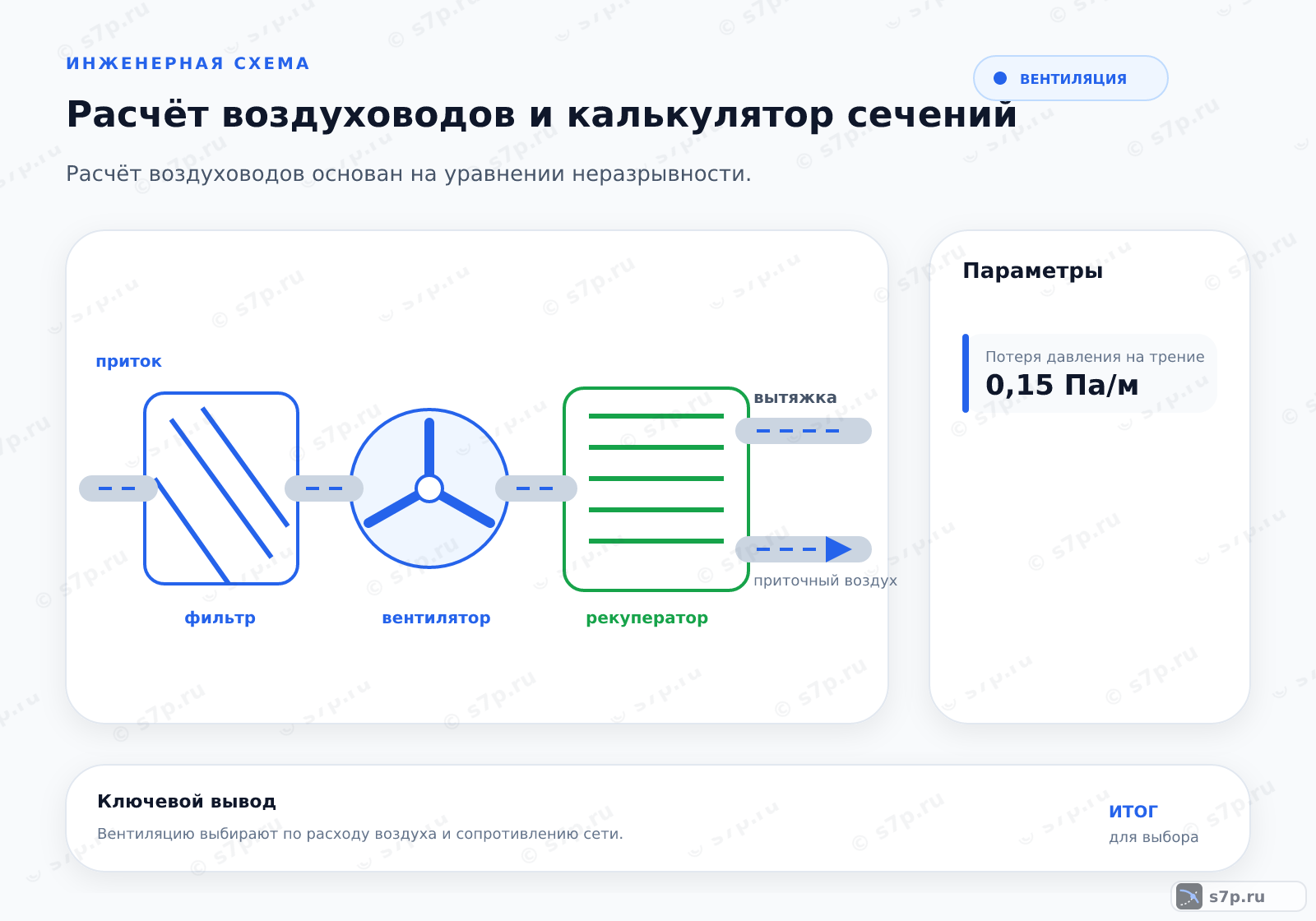

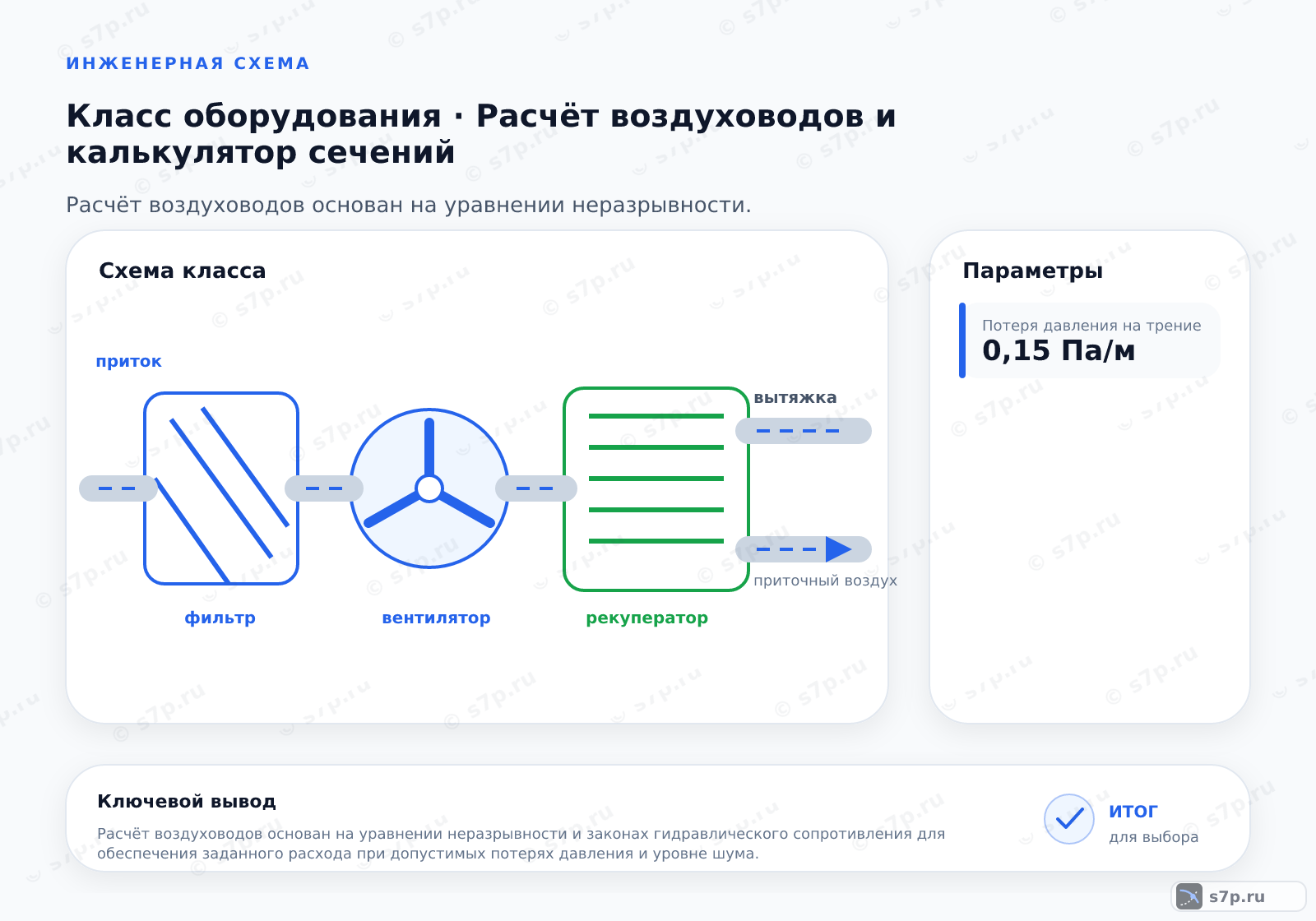

4. Схема расчёта воздуховодов и сопротивления сети
В расчётной схеме магистраль собирает потоки от ответвлений, а переходы и отводы связывают участки с разными направлениями. Воздух проходит через фильтрацию и оборудование до распределителей, поэтому каждый узел добавляет сопротивление. Контрольный путь выбирают по наиболее нагруженной ветви и сравнивают с возможностями вентилятора.
После монтажа положение заслонок корректируют по измеренному расходу, не меняя случайно размеры соседних участков. Неплотное соединение или незапланированный подсос меняет баланс и делает схему неравнозначной проектной. При изменении трассы пересчитывают местные сопротивления и снова проверяют рабочую точку.
5. Виды и разновидности
Круглые каналы удобны там, где нужна компактная аэродинамическая форма и есть место для прокладки. Прямоугольные проще вписать в ограниченную высоту, но соединения и повороты требуют внимательной проверки. Гибкий ПВХ применяют на коротких присоединениях с контролем растяжения, а стеклопластик рассматривают при специальных требованиях к среде.
Материал не отменяет требований к расходу и сопротивлению. Для каждого варианта проверяют герметичность, крепление, доступ к очистке и совместимость с температурой и составом воздуха. Сравнение только по цене или форме скрывает влияние фасонных частей, поэтому итог принимают после проверки трассы и обслуживания.
| Значение | Источник |
|---|---|
| Круглый воздуховод из оцинкованной стали | инженерная практика |
| Прямоугольный воздуховод из нержавеющей стали | инженерная практика |
| Гибкий ПВХ-воздуховод | инженерная практика |
| Воздуховод из стеклопластика | инженерная практика |
6. На что влияет и зачем нужно
Балансировка распределяет расход между ветвями так, чтобы каждая зона получала предусмотренный поток. На энергопотребление и шум влияют форма канала, шероховатость, длина, количество поворотов и работа заслонок. Круглая форма может быть аэродинамически выгодной, но результат зависит от всей трассы и качества соединений.
При оценке эксплуатации измеряют расход в контрольных точках, проверяют перепад давления и состояние фильтра. Если после очистки или перепланировки поток изменился, баланс восстанавливают регулировкой и при необходимости пересматривают расчёт. Нельзя переносить вывод об одном участке на систему целиком без проверки остальных ветвей.
7. Частые ошибки и на что смотреть
При прокладке воздуховодов проверяют риск конденсации, теплоизоляцию, назначение перемещаемой среды и доступ к стыкам. Скорость связывают с шумом и сопротивлением по расчёту. Воздуховод для продуктов сгорания не заменяет специальный канал: совместимость материала и режим подтверждают проектом и паспортом.
Частая ошибка — выбрать сечение по расходу, не учтя скорость, длину и местные сопротивления. Другие причины расхождения связаны с пропущенными отводами, неправильным направлением, чрезмерно сжатым гибким каналом и неплотными стыками. Такие дефекты увеличивают сопротивление и меняют распределение воздуха между помещениями.
Перед сдачей проверяют фактический расход, положение заслонок, доступ к фильтрам и состояние креплений. Если одна ветвь забирает поток, сначала ищут причину в геометрии и арматуре, а не увеличивают производительность вентилятора. После исправления проводят повторную балансировку и фиксируют изменённые условия сети.
Частые вопросы
Какие участки обязательно включают в трассировку?
В трассировку включают магистрали, ответвления, прямые участки, отводы, переходы, тройники, заслонки, фильтры и воздухораспределители. Для каждого участка фиксируют направление, расход, длину и выбранное сечение. Оборудование также заносят в расчётный путь с его сопротивлением. Если пропустить короткий фасонный элемент, итоговый напор и рабочая точка вентилятора будут завышены.
Когда круглый канал предпочтительнее прямоугольного?
Круглый канал обычно удобен при свободном пространстве для прокладки и равномерной аэродинамической форме. Прямоугольный легче разместить в ограниченной высоте, но его соединения, углы и повороты требуют отдельной проверки сопротивления и герметичности. Окончательный выбор связывают с трассой, материалом, доступом к очистке, расходом и возможностью выполнить балансировку после монтажа.
Почему площадь сечения нельзя выбирать только по расходу?
Один расход не показывает скорость, шум, потери давления и доступное место для прокладки. При одинаковой подаче разные сечения дают разное сопротивление, а длина, шероховатость и фасонные части дополнительно меняют результат. Поэтому сечение проверяют вместе с рабочим режимом вентилятора и ограничениями помещения, а после монтажа подтверждают расчёт измерением фактического потока.
Как местные сопротивления меняют выбор вентилятора?
Отводы, переходы, тройники и заслонки создают местные потери, которые добавляются к трению по длине. На короткой трассе их влияние может быть сопоставимо с прямыми участками. При подборе вентилятора суммируют сопротивления по наиболее нагруженному пути и сопоставляют результат с характеристикой агрегата. Пропуск местных элементов приводит к недобору напора и расхода.
Что делать, если после монтажа ветви разбалансированы?
Сначала измеряют расход по ветвям и проверяют положение заслонок, фильтры, неплотности и сжатие гибких участков. Если причина монтажная, её устраняют до регулировки. Затем балансируют сеть по расчётным значениям, контролируя наиболее нагруженный путь и соседние помещения. При изменении сечения или трассы пересчитывают сопротивления, а не компенсируют ошибку только увеличением скорости вентилятора.
Какой материал воздуховода подходит для особой среды?
Материал выбирают по составу воздуха, температуре, влажности, механической нагрузке и требованиям к герметичности. В справочной схеме рассматриваются оцинкованная сталь, нержавеющая сталь, гибкий ПВХ и стеклопластик, но их нельзя считать взаимозаменяемыми. Для каждого варианта проверяют совместимость, соединения, крепление, очистку и влияние шероховатости на сопротивление сети.
