Вытяжная система удаляет воздух через решётки, воздуховоды и вентилятор либо за счёт естественной тяги, обеспечивая движение от места загрязнения к наружному выходу. Работа зависит от притока, сопротивления трассы, фильтров, заслонок и баланса ветвей; кухонный, санитарный и технологический воздух распределяют с учётом состава загрязнений, влажности и риска обратного перетока.
данные обновлены 2026-10-21 ·
1. Как работает вытяжная вентиляция и где её применяют
Вытяжная вентиляция удаляет воздух из помещения через решётки, воздуховоды и вентилятор либо за счёт естественной тяги. Воздух должен поступать по предусмотренному пути, иначе разрежение снижает фактический расход и вызывает подсос через неплотности. Назначение вытяжной ветви определяет, нужен ли общий или местный отбор загрязнений.
Кухонный, санитарный и технологический воздух не всегда можно объединять: состав загрязнений, влажность и риск обратного перетока различаются. Трассу рассматривают вместе с источником выброса, фильтром и точкой наружного выхода. Свободный доступ к решёткам и местам очистки нужен на всём сроке эксплуатации.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».

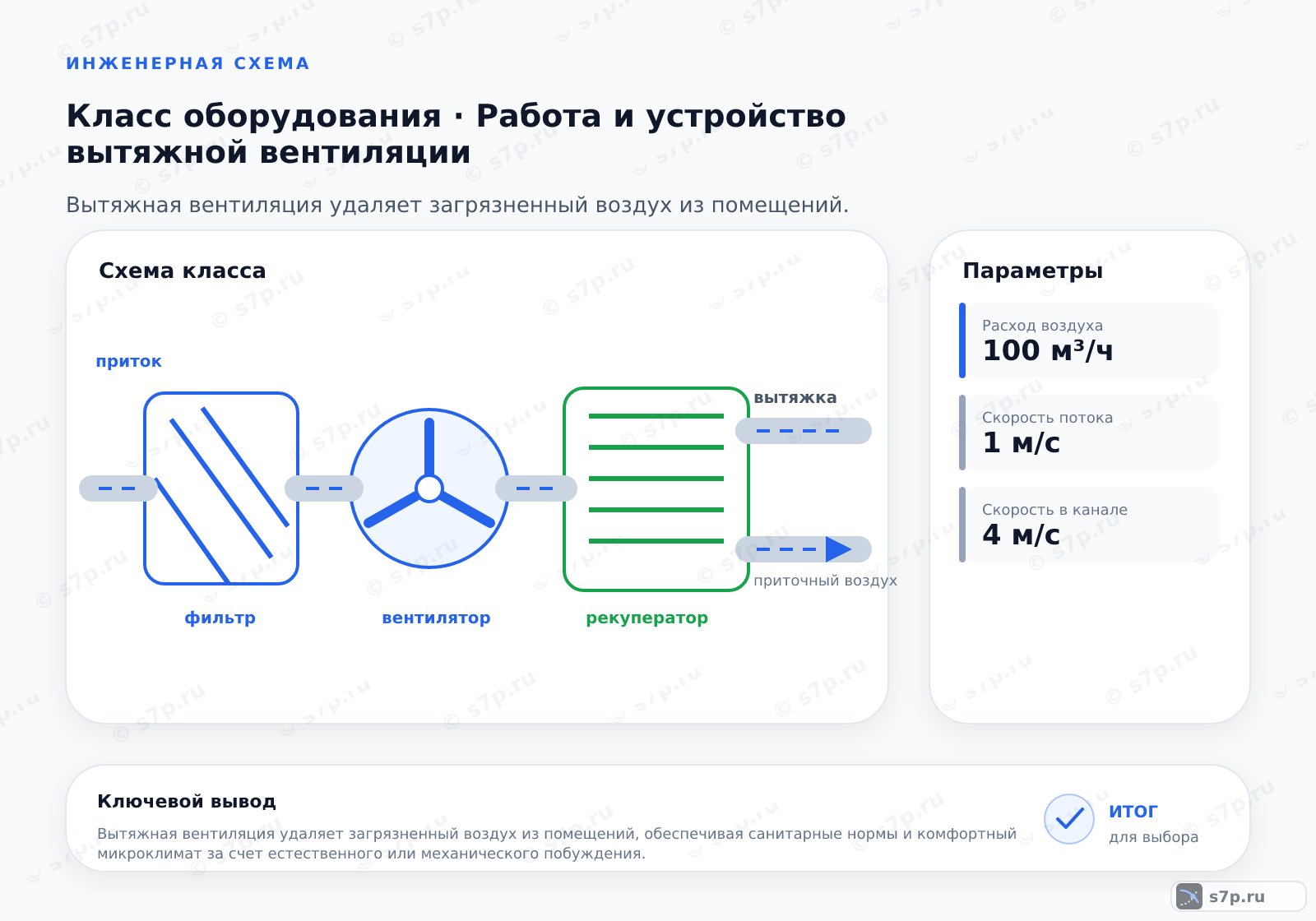

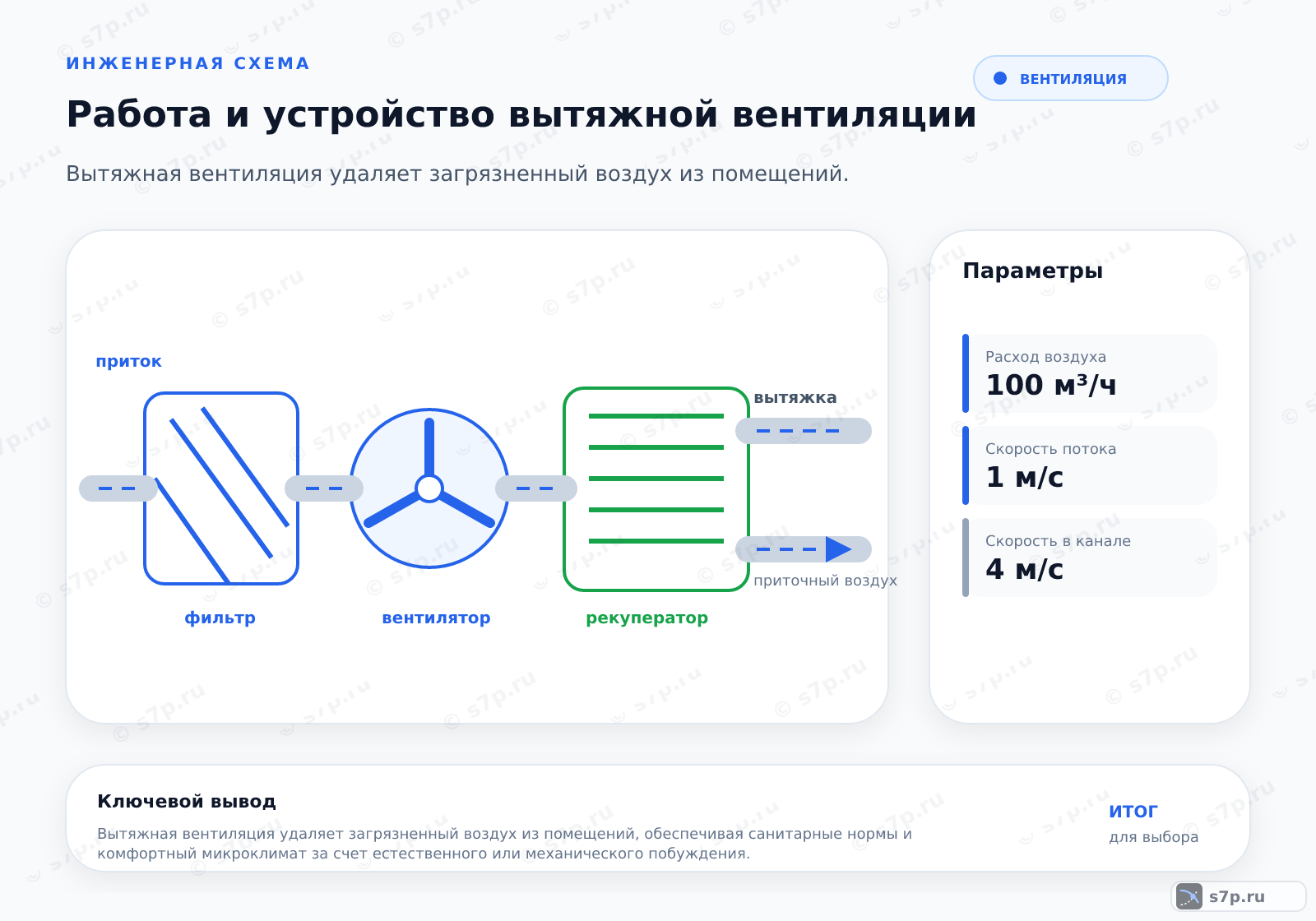

2. Устройство и принцип работы
Вытяжная ветвь включает приёмную решётку или зонт, фильтр при необходимости, воздуховод, заслонки и вентилятор. Естественная система использует разность температур и давлений, механическая получает перепад от привода. Регулирующие элементы меняют распределение воздуха между помещениями, но не устраняют засорение или негерметичность трассы.
Пуск начинают с проверки направления вращения, открытого прохода и соединений. Затем измеряют расход у приёмных устройств и регулируют заслонки, чтобы одна ветвь не забирала воздух вместо другой. После очистки или изменения оборудования баланс проверяют снова, потому что сопротивление фильтра и трассы влияет на весь контур.
- Шаг 1Определите требуемый воздухообмен по нормативам для каждого помещения.
- Шаг 2Спроектируйте трассу воздуховодов с минимальным количеством поворотов.
- Шаг 3Установите вентиляционное оборудование с учетом аэродинамического сопротивления.
- Шаг 4Проведите пусконаладочные работы и измерьте расход воздуха анемометром.
- Шаг 5Регулируйте заслонки для балансировки распределения воздуха.

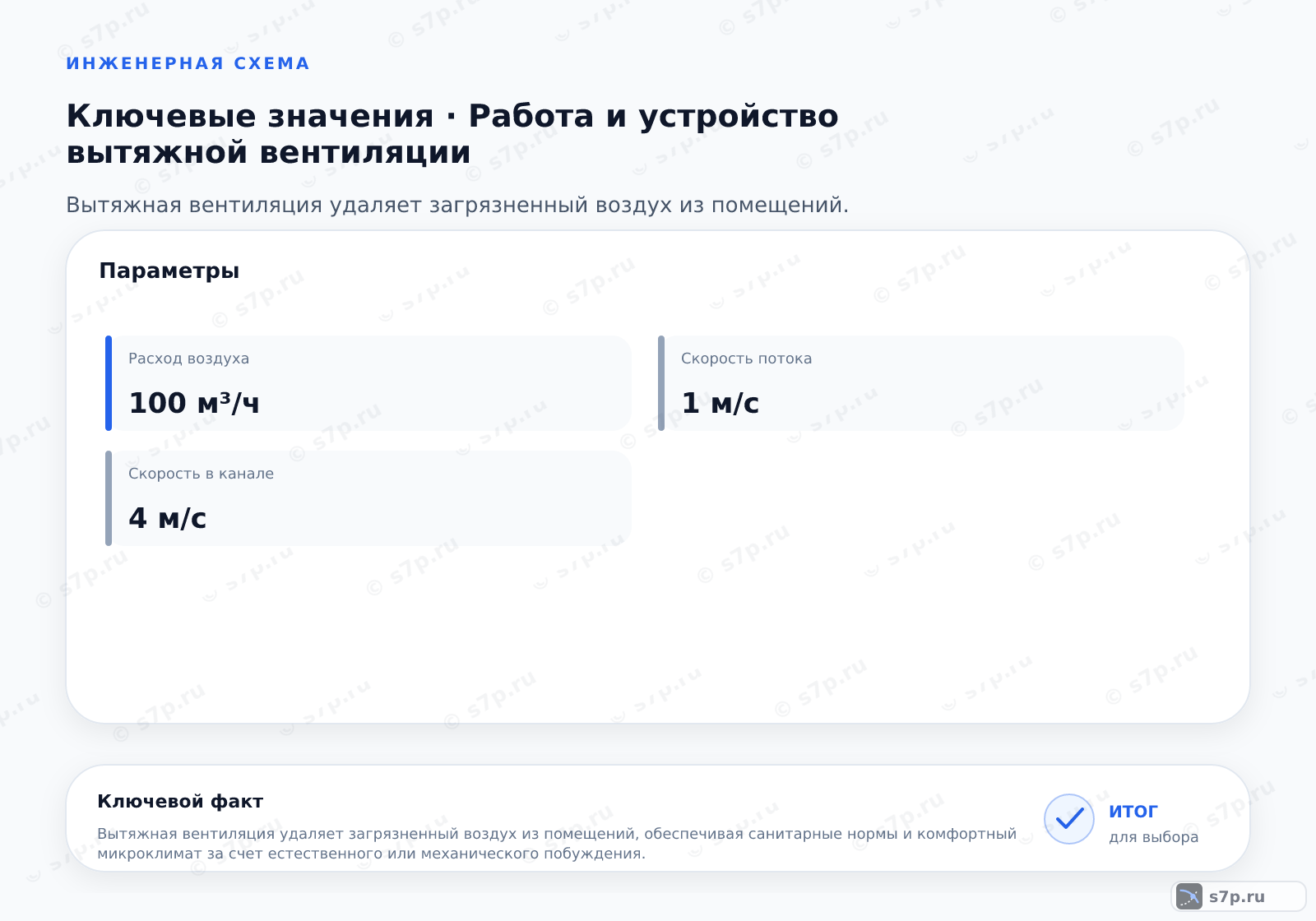

3. Ключевые параметры
Для вытяжки сопоставляют требуемый расход, кратность обмена, скорость в канале, шум, диаметр трассы и потерю давления. Выбор вентилятора связывают с сопротивлением решётки, фильтра, поворотов и выбросного устройства. Слишком высокая скорость повышает шум, а недостаточный напор оставляет загрязнения в помещении.
Паспортные значения проверяют на рабочей точке конкретной сети. Диаметр гофры или воздуховода не определяет расход без длины, поворотов и местных сопротивлений. При осмотре также проверяют доступ для удаления жировых отложений, устойчивость крепления и возможность безопасно отключить привод перед очисткой.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Кратность обмена | 10 раз/ч | раз/ч | СП 54.13330.2016 |
| Скорость в канале | 4 м/с | м/с | СП 60.13330.2020 |
| Уровень шума | 30 дБ | дБ | инженерная практика |
| Диаметр гофры | 120 мм | мм | инженерная практика |
| Потеря давления | 100 Па | Па | инженерная практика |
4. Схема удаления воздуха из помещения наружу
Воздух поступает в помещение через предусмотренные неплотности или приточные устройства, движется к месту удаления и проходит через решётку, зонт или локальный отсос. Далее поток следует по воздуховоду к вентилятору или естественному каналу и выходит наружу. Фильтр ставят там, где он защищает трассу от соответствующего загрязнения.
Кухонную вытяжку и санитарную ветвь разводят так, чтобы запахи и жир не возвращались через общий путь. Вытяжной канал нельзя использовать для продуктов горения. При наладке проверяют обратные клапаны, направление движения, герметичность соединений и компенсацию удаляемого воздуха в каждом помещении.
5. Виды и разновидности
Естественная вытяжка работает без вентилятора и зависит от разности температур и давления. Механическая использует привод для принудительного удаления, а местная забирает загрязнение непосредственно у источника через зонт или отсос. Различие определяется не только типом привода, но и тем, где формируется зона захвата воздуха.
Для выбора сравнивают состав выброса, требуемый расход, сопротивление сети, шум и доступность очистки. Местный отсос уменьшает распространение загрязнения по помещению, но нуждается в правильно расположенном приёмнике. Общая вытяжка требует согласования с притоком и проверки, что поток проходит через нужную зону.
| Значение | Источник |
|---|---|
| Естественная: работает за счет разности температур и давления без оборудования. | СП 54.13330.2016 |
| Механическая: использует вентиляторы для принудительного удаления воздуха. | СП 60.13330.2020 |
| Местная: удаляет загрязнения непосредственно от источника (вытяжной зонт). | СП 60.13330.2020 |
6. Частые ошибки и на что смотреть
Нельзя объединять вытяжку кухни с санузлом в один канал. Избыточная мощность вентилятора создаёт шум и сквозняки, а отсутствие фильтра в кухонной ветви ускоряет засорение канала жиром. Вытяжной канал не используют для вывода продуктов горения: для них нужен предусмотренный проектом путь.
Если запах возвращается, проверяют обратный клапан, направление тяги, соединение ветвей и наличие притока. Слабый расход ищут по фильтру, решётке, поворотам и состоянию вентилятора. После очистки измеряют поток снова и регулируют заслонки, не пытаясь компенсировать закрытый канал увеличением мощности.
Частые вопросы
Почему кухонную и санитарную вытяжку разводят отдельно?
Кухонный воздух содержит жир и запахи, а санитарная ветвь работает с другой влажностью и режимом загрязнения. Общий канал может переносить запахи, ускорять отложения и создавать обратный переток между помещениями. Раздельную схему проверяют по направлениям движения, обратным клапанам и точке наружного выхода. Если объединение предусмотрено проектом, отдельно оценивают фильтрацию, очистку и баланс расходов.
Когда естественной вытяжки достаточно, а когда нужен вентилятор?
Естественная вытяжка зависит от разности температур, давления и свободного сечения канала. Она может работать нестабильно при изменении погоды, герметичных окнах или загрязнении. Механический вентилятор применяют, когда нужен управляемый расход и стабильное удаление, но его подбирают по сопротивлению сети и шуму. В обоих случаях проверяют приток, иначе разрежение снижает фактическую работу вытяжки.
Как понять, нужен локальный отсос или общая вытяжка?
Локальный отсос располагают у источника загрязнения, чтобы не дать ему распространиться по помещению. Общая вытяжка удаляет воздух из зоны в целом и требует корректного распределения потоков. При выборе смотрят на характер выброса, место его образования, доступ для очистки и необходимый расход. В крупной или переменной зоне решения могут сочетаться, но каждую ветвь балансируют отдельно.
Что проверить, если вытяжка стала слабее?
Осматривают решётку, фильтр, зонт, обратный клапан, повороты и наружный выход. Затем проверяют состояние вентилятора, направление вращения и положение заслонок. Закрытый приток или соседняя ветвь с большим расходом тоже меняют давление и уменьшают удаление. После очистки измеряют поток у приёмного устройства, а не судят о результате только по шуму двигателя.
Всегда ли фильтр нужен в вытяжной ветви?
Фильтр нужен там, где загрязнение может осесть в воздуховоде, повредить вентилятор или попасть в наружную среду. Для кухонной вытяжки он задерживает жир, но сам становится сопротивлением и требует регулярной очистки. Тип элемента выбирают по составу выброса и паспорту оборудования. После установки проверяют расход, доступ для обслуживания и отсутствие обходного подсоса вокруг корпуса.
Можно ли выводить продукты горения через вытяжной канал?
Нельзя использовать обычный вытяжной канал для продуктов горения. Такой поток имеет другую температуру и состав, а канал может не обеспечивать нужную герметичность, огнестойкость и тягу. Для оборудования с горением предусматривают отдельный путь, согласованный с его конструкцией и проектом. При сомнении прекращают подключение и проверяют схему, материалы, обратный переток и защиту помещений.
