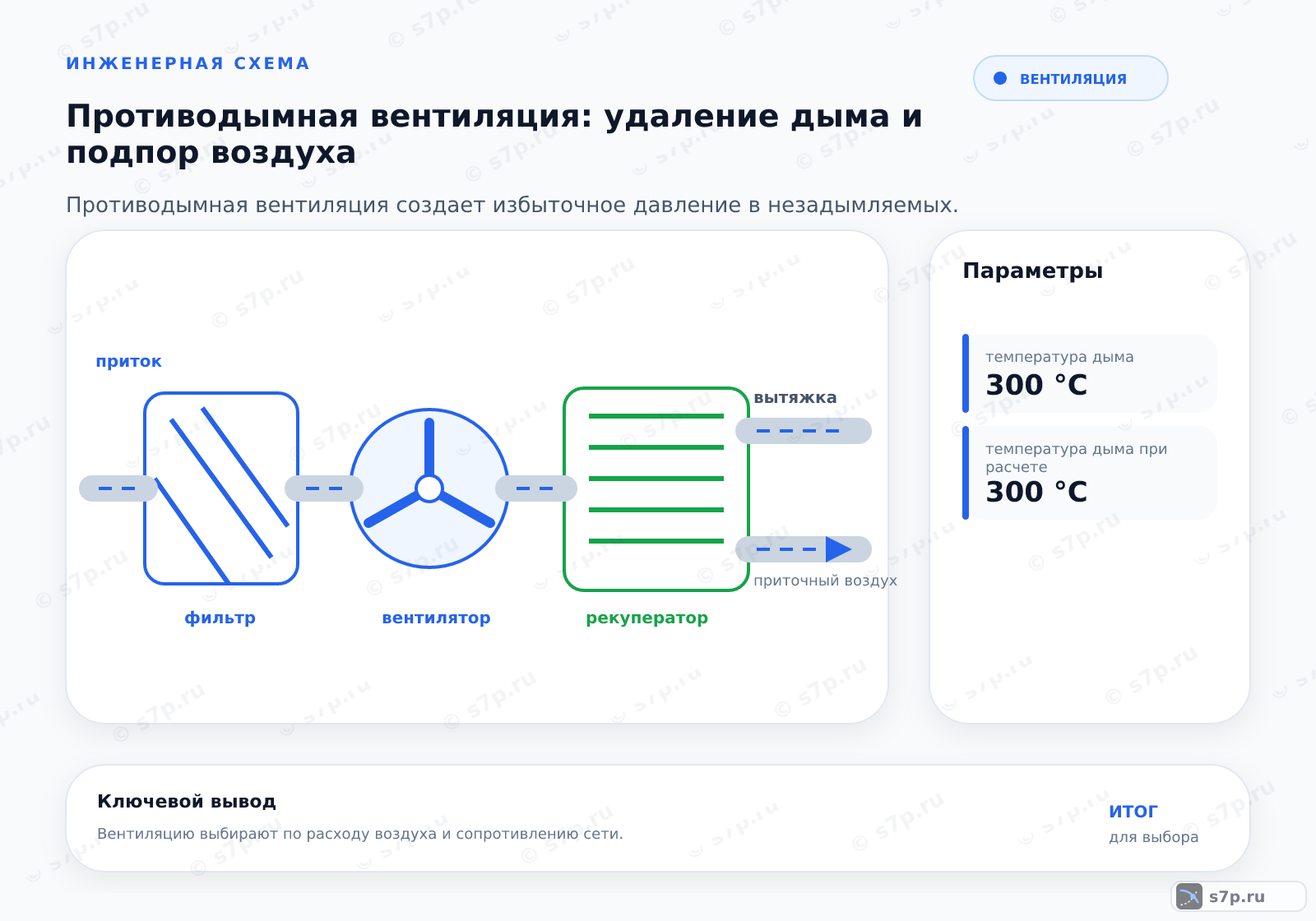

Противодымная вентиляция создает избыточное давление в незадымляемых зонах и удаляет дым из помещений, обеспечивая безопасную эвакуацию людей и доступ пожарных, так как обычная вентиляция не рассчитана на высокие температуры и токсичные газы.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Что такое противодымная вентиляция
Противодымная система ограничивает распространение дыма при пожаре за счёт удаления дыма из заданных зон и подачи воздуха в защищаемые пространства. В её составе работают вентиляторы, шахты, клапаны, воздуховоды и автоматика запуска. Обычная общеобменная вентиляция не заменяет такую схему, потому что не рассчитана на пожарный режим и горячие продукты горения.
Проектное решение связывают с путями эвакуации, дверями, лестничными клетками и помещениями, где возможен дым. Отдельно проверяют герметичность каналов и возможность открыть двери при подпоре. Смысл системы — сохранить проходимую зону движения людей и доступ пожарных, а не просто переместить загрязнённый воздух.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
2. Устройство и принцип работы
В режиме удаления вентилятор забирает дым из защищаемой зоны через клапаны и шахты, а выброс направляется по отдельной трассе. В режиме подпора вентилятор подаёт наружный воздух в лестничную клетку, тамбур или шахту, формируя перепад относительно соседнего пространства. Клапаны и автоматика определяют, какие ветви открываются при сигнале пожара.
Проверка начинается с цепи запуска, состояния приводов и свободного прохода по каналам. Затем оценивают направление движения, герметичность дверей и работу смежных систем. Открытая дверь в зоне подпора меняет расход и давление, поэтому испытание проводят в предусмотренных проектом положениях, фиксируя фактическое поведение оборудования.
- Шаг 1Получение сигнала от пожарной сигнализации о возгорании.
- Шаг 2Отключение обычной приточно-вытяжной вентиляции.
- Шаг 3Открытие дымовых клапанов в зоне пожара.
- Шаг 4Запуск вентиляторов дымоудаления и подпора.
- Шаг 5Создание избыточного давления в незадымляемых зонах.
- Шаг 6Вывод системы из режима пожара после тушения.
3. Ключевые параметры
В расчёте сопоставляют расход дыма, сопротивление воздуховодов, напор вентилятора, температуру среды и величину подпора. Эти параметры связаны: нагрев меняет свойства потока, клапан добавляет местное сопротивление, а негерметичность уменьшает полезный расход. Паспорт оборудования проверяют вместе с расчётной схемой, а не изолированно.
Отдельно контролируют огнестойкость трасс, доступ к приводам, направление выброса и защиту вентиляторов от загрязнения. Для подпора важна работа дверей и отсутствие незапланированных проёмов. Для удаления — положение приёмных клапанов и свободный выход наружу. Любое изменение планировки требует повторной проверки связей системы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Предел огнестойкости воздуховода | 60 мин | мин | СП 7.13130.2013 |
| Температура дыма | 300 °C | °C | СП 7.13130.2013 |
| Давление подпора | 0.25 Па | Па | СП 7.13130.2013 |
| Скорость воздуха в коридоре | 4 м/с | м/с | СП 7.13130.2013 |

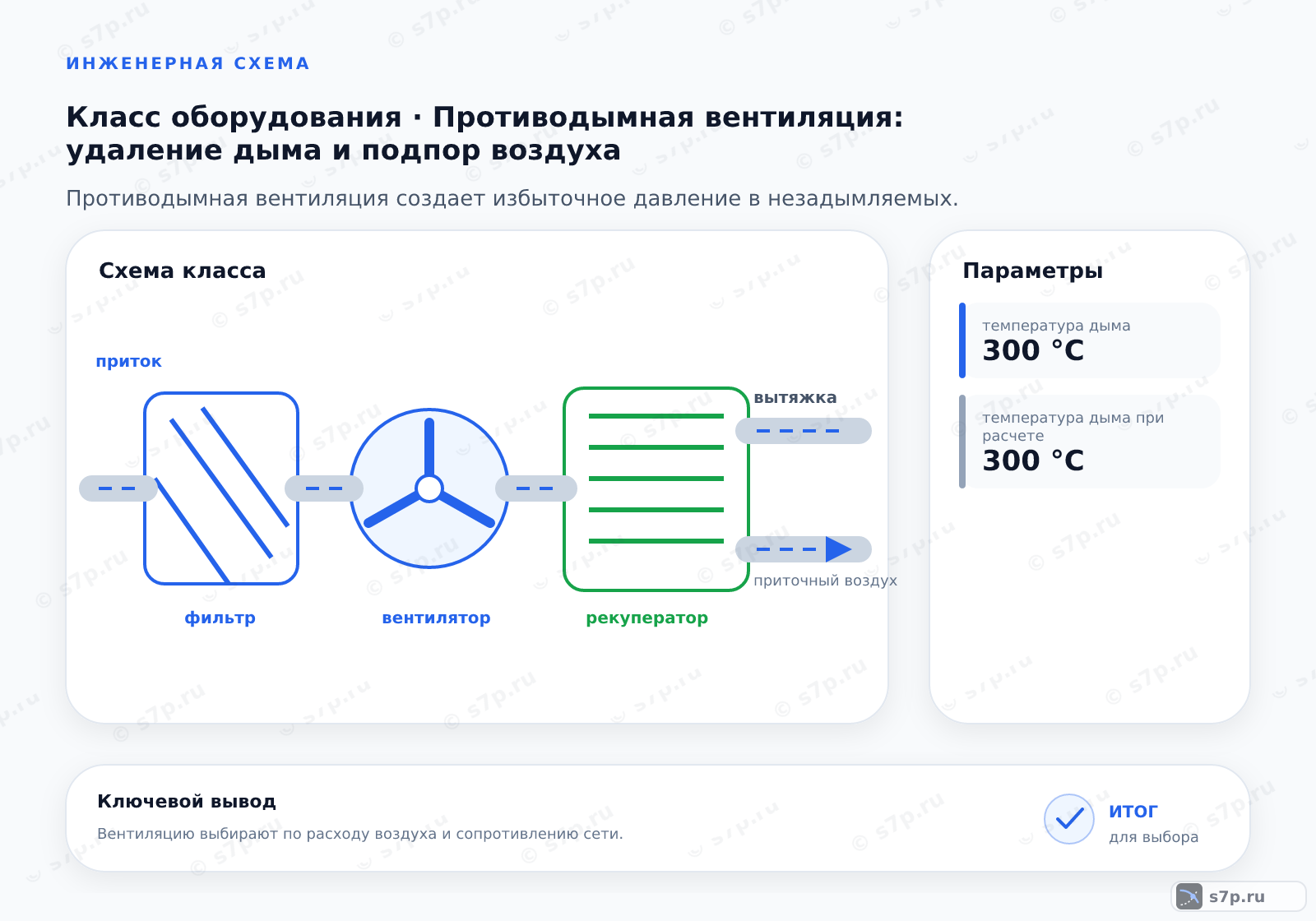

4. Схема работы противодымной вентиляции
При сигнале пожара автоматика отключает несовместимые режимы и запускает предусмотренные ветви удаления или подпора. Дым направляется от зоны очага к приёмным устройствам, а подпорный воздух — в защищаемое пространство. Клапаны отделяют участки, чтобы работа одной зоны не открывала весь контур без необходимости.
На схеме отмечают шахты, клапаны, вентиляторы, двери и точки выброса. Проверяют, что путь дымоудаления не пересекается с обычной вытяжкой и что подпор не создаёт усилие, мешающее открыванию двери. После монтажа контролируют запуск от автоматики, обратный переход и состояние фильтров вентиляторов.
5. Виды и разновидности
Механическое удаление использует вентиляторы и отдельные каналы. Естественное удаление опирается на фрамуги, люки и разность давлений, поэтому его поведение зависит от условий здания. Подпорная часть подаёт воздух в шахты или тамбуры и защищает их от проникновения дыма. В реальной схеме эти функции могут работать совместно.
Сравнение вариантов ведут по пожарному сценарию, обслуживаемости, огнестойкости трасс и устойчивости автоматики. Естественный путь требует проверки открывания и фактической тяги, механический — питания, запуска и состояния вентиляторов. Независимо от исполнения остаются обязательными контроль клапанов, герметичности и направления выброса.
| Значение | Источник |
|---|---|
| Система подпора воздуха в тамбур-шлюз незадымляемой лестницы | СП 7.13130.2013 |
| Система подпора воздуха непосредственно в лестничную клетку | СП 7.13130.2013 |
| Система дымоудаления из коридоров с естественным освещением | СП 7.13130.2013 |
6. Частые ошибки и на что смотреть
Открытые двери в зоне подпора снижают эффективность системы. Загрязнение фильтров вентиляторов снижает расход воздуха. К этим причинам добавляются заклинивший привод, неплотность шахты, неверный сигнал автоматики и закрытый клапан на нужной ветви. Поиск начинают с журнала запуска и осмотра цепи от команды до исполнительного механизма.
При испытании проверяют каждую предусмотренную зону, состояние дверей и работу смежной общеобменной вентиляции. Неисправный датчик или случайно оставленная заслонка может имитировать слабый вентилятор. Результат фиксируют по направлению потока, давлению и времени срабатывания, затем устраняют причину и повторяют проверку.
Частые вопросы
Почему обычная вентиляция не заменяет противодымную?
Обычная вентиляция рассчитана на повседневный воздухообмен и не формирует предусмотренный пожарный сценарий удаления дыма или подпора. При пожаре меняются температура, плотность и состав потока, а клапаны и автоматика должны работать по зонам. Противодымная система связывает вентиляторы, шахты, двери и защищаемые пространства. Поэтому её оценивают по пути эвакуации и пожарной схеме, а не по наличию тяги в канале.
Когда используют удаление дыма, а когда подпор воздуха?
Удаление направляет дым из зоны пожара к приёмным клапанам, шахтам и наружному выбросу. Подпор подаёт воздух в защищаемую лестничную клетку, тамбур или шахту, ограничивая проникновение дыма. Функции могут работать совместно, если это предусмотрено сценарием здания. Выбор зависит от планировки, дверей, границ зон, утечек и возможности обеспечить нужное направление движения воздуха.
Как открытые двери влияют на работу подпора?
Открытая дверь увеличивает утечку воздуха из зоны подпора и меняет перепад давления. Из-за этого защищаемое пространство получает меньше воздуха, а соседняя зона может принять дымовой поток. При проверке смотрят положение дверей, работу доводчиков, клапанов и вентилятора, затем сопоставляют фактическое поведение со сценарием. Нельзя оценивать подпор только по включению оборудования без проверки дверных проёмов.
Что искать, если при запуске дым удаляется слабо?
Проверяют сигнал автоматики, открытие нужного клапана, состояние привода, фильтры вентилятора и свободный проход шахты. Затем осматривают герметичность соединений и положение заслонок на соседних ветвях. Ошибка в цепи запуска может имитировать слабый вентилятор. Направление движения и давление измеряют при предусмотренной конфигурации дверей, после чего неисправный участок устраняют и повторяют испытание.
Чем механическое удаление отличается от естественного?
Механическое удаление использует вентилятор и управляемые клапаны, поэтому его запуск и направление можно связать с пожарной автоматикой. Естественное удаление проходит через фрамуги или люки и зависит от перепада давлений, состояния проёмов и условий здания. Для первого варианта проверяют питание, привод и огнестойкость трассы, для второго — свободное открывание и фактическую тягу.
Как обслуживают противодымную систему между испытаниями?
Осматривают клапаны, приводы, вентиляторы, фильтры, шахты и цепи автоматического запуска. Проверяют, что двери и люки не заблокированы, а в трассе не появились посторонние изменения. После ремонта или перепланировки сопоставляют фактическую схему с пожарным сценарием. Результаты запуска фиксируют по каждой зоне: команда, открытие, направление потока, состояние подпора и возможность возврата в исходный режим.
