Перепад давления на фильтре показывает сопротивление движению воздуха между входной и выходной сторонами, обычно увеличиваясь по мере накопления пыли и уменьшения пропускной способности. В исходном примере начальное и конечное значения составляют 50 Па и 250 Па, а оценка состояния требует сопоставимого расхода, исправных импульсных линий, герметичного элемента и проверки вентилятора.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Сопротивление фильтра вентиляции

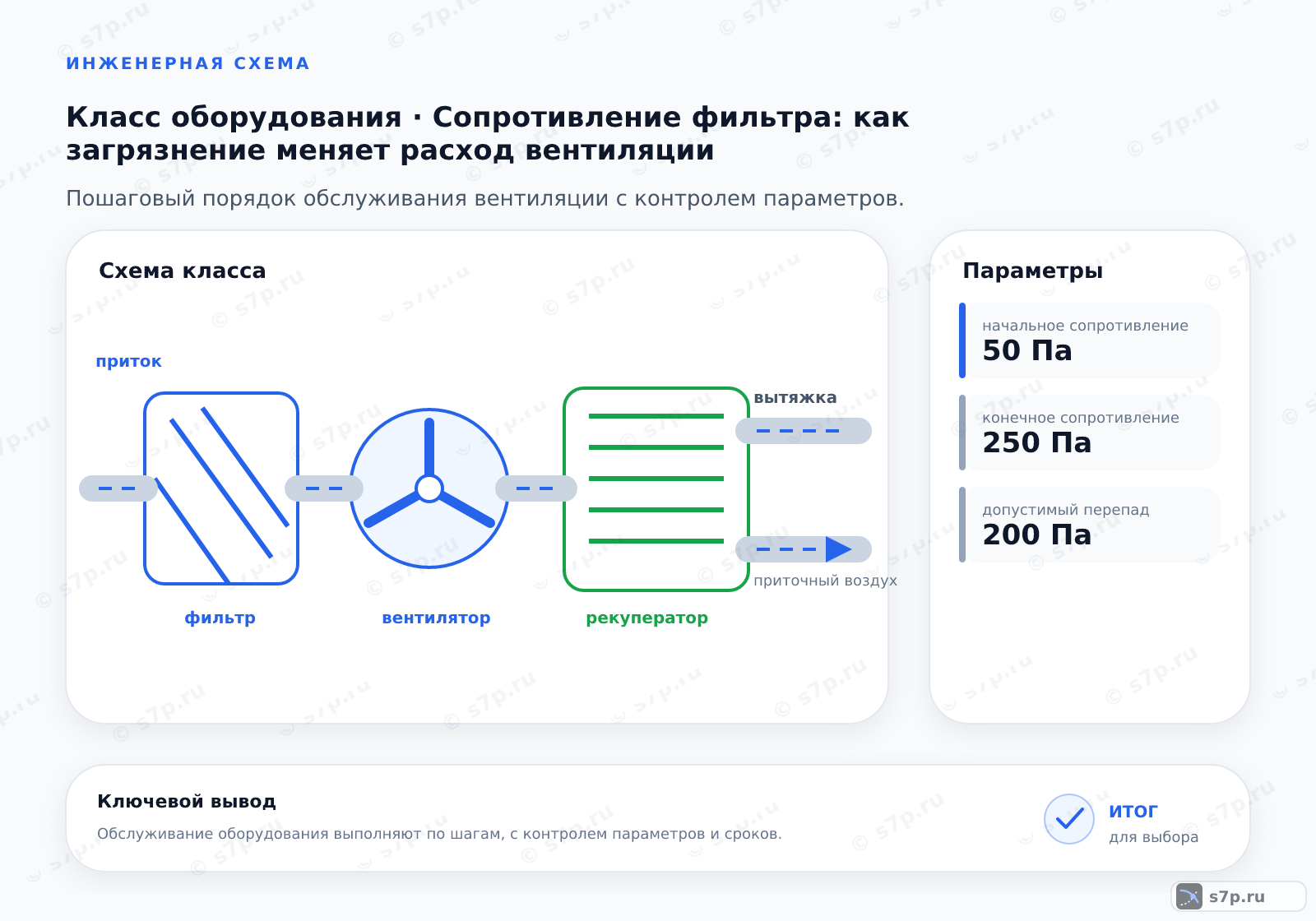

Сопротивление фильтра — это перепад давления между его входной и выходной сторонами при движении воздуха. По мере накопления пыли перепад растёт, и вентилятору приходится работать против большего сопротивления. В исходной инфографике начальное сопротивление указано как 50 Па, конечное — как 250 Па, а допустимый перепад — как 200 Па. Эти значения описывают конкретный пример с фильтром.
Показание оценивают только при сопоставимом расходе и исправных импульсных линиях. Если расход уменьшился, а перепад вырос, проверяют фильтрующий элемент, уплотнение и положение заслонок. Замена по календарю может быть преждевременной, а работа до предельного состояния — причиной перегрузки вентилятора. Решение принимают по паспорту и фактическому измерению.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Конструкция вентиляционных установок».
2. Пошаговый порядок
Перед заменой останавливают вентиляцию и исключают доступ воздуха через открытый фильтрационный отсек. Старый элемент вынимают без встряхивания, очищают посадочную поверхность и проверяют направление установки нового фильтра. Герметизация нужна для того, чтобы поток проходил через материал, а не обходил его по зазору.
После запуска перепад снимают в рабочем режиме и сравнивают с паспортом. Если показание осталось высоким, причина может быть в неверном размере, забитой линии отбора давления, закрытой заслонке или сопротивлении другого участка. Значения 50 Па и 250 Па из исходной схемы используют как контрольные для её примера, а не как универсальный предел любой установки.
- Шаг 1Остановка вентиляции для безопасности
- Шаг 2Снятие крышки фильтрационного отсека
- Шаг 3Извлечение старого фильтрующего элемента
- Шаг 4Очистка отсека от пыли и мусора
- Шаг 5Установка нового фильтра с герметизацией
- Шаг 6Запуск вентиляции и проверка перепада
3. Симптом -> причина -> решение
Снижение расхода при росте перепада обычно указывает на загрязнение фильтра или недостаточную характеристику вентилятора. Шум и перегрев привода требуют проверки сопротивления сети, а не только двигателя. Обход воздуха вокруг рамки показывает проблему уплотнения, тогда как резкое изменение показаний при неподвижной заслонке может указывать на датчик или импульсную трубку.
Для каждого симптома фиксируют расход, давление до и после фильтра, состояние посадочного места и время последней замены. Нельзя делать вывод только по цвету материала: пыль может распределяться неравномерно, а разрыв или перекос меняет герметичность. Если после установки нового элемента перепад не снизился, повторно проверяют направление потока и отсутствие препятствий в отсеке.
4. Сроки и периодичность
В исходной таблице проверяют сопротивление раз в месяц. Для фильтра грубой очистки приведён срок службы 3 мес, для тонкой очистки — 6 мес, для HEPA — 12 мес. Эти сроки относятся к инженерной практике и требуют сверки с паспортом, качеством наружного воздуха и фактическим перепадом. Календарь не отменяет измерение.
Журнал обслуживания ведут по каждой ступени отдельно. В него заносят дату, перепад, расход, состояние уплотнения и причину замены. Если фильтр загрязняется быстрее ожидаемого, ищут источник пыли, негерметичный корпус или неверный режим вентилятора. При редкой нагрузке, наоборот, элемент не меняют автоматически без осмотра и проверки сопротивления.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 мес | мес | СП 60.13330.2020 |
| Срок службы грубой очистки | 3 мес | мес | инженерная практика; сверить по паспорту |
| Срок службы тонкой очистки | 6 мес | мес | инженерная практика; сверить по паспорту |
| Срок службы HEPA фильтра | 12 мес | мес | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Штатный фильтр подбирают по размеру, классу, направлению потока, допустимому перепаду и типу уплотнения. Элемент с подходящей рамкой, но другой аэродинамикой может изменить расход и нагрузку на вентилятор. Перед обслуживанием вентиляцию останавливают, а открытый отсек не оставляют без крышки во время работы.

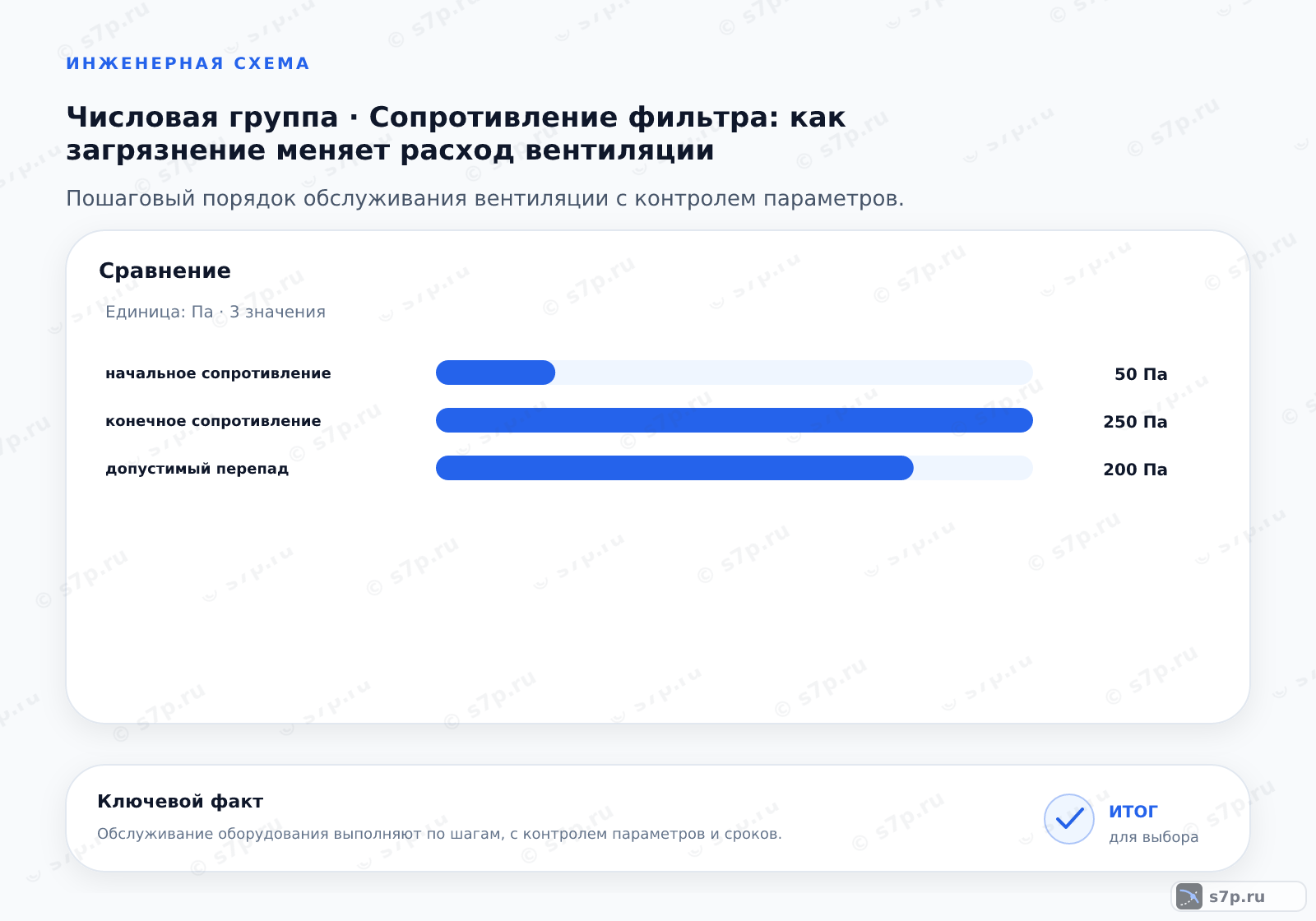

Нельзя промывать или встряхивать элемент, если это не разрешено паспортом. Не сбрасывают сигнал перепада без проверки фильтра, импульсных линий и датчика. При исходных значениях 50 Па, 200 Па и 250 Па видно, что начало загрязнения, допустимый прирост и конечное сопротивление — разные показатели; их не подменяют одним порогом.
Частые вопросы
Почему расход падает, когда фильтр ещё выглядит чистым?
Сопротивление может расти из-за мелкой пыли, влажности, перекоса элемента или загрязнения участка, который не виден через рамку. Оценку делают по перепаду при сопоставимом расходе, а не по цвету материала. В исходной схеме начальное сопротивление составляет 50 Па, конечное — 250 Па. Если давление изменилось, проверяют фильтр, уплотнение, импульсные линии и заслонки.
Как понять, что предел замены уже достигнут?
Сравнивают измеренный перепад с паспортным пределом и оценивают его при рабочем расходе. В исходных данных допустимый перепад указан как 200 Па, а конечное сопротивление — как 250 Па; это показатели конкретного примера, а не универсальная уставка. При достижении предела фильтр меняют штатным элементом, затем проверяют расход, герметичность рамки и новое начальное показание.
Можно ли выбрать фильтр только по размеру рамки?
Нет, кроме размера проверяют класс очистки, направление потока, допустимый перепад, тип уплотнения и рабочий расход. Элемент с подходящей рамкой может иметь иное сопротивление и изменить характеристику вентилятора. Сверяют паспорт, посадочное место и доступ к обслуживанию. После установки измеряют перепад; если он не соответствует ожидаемому, ищут обход воздуха или препятствие в отсеке.
Как часто контролировать сопротивление фильтра?
В исходной таблице периодичность проверки указана как 1 мес. Для грубой очистки приведён срок службы 3 мес, для тонкой — 6 мес, для HEPA — 12 мес. Эти интервалы сверяют с паспортом и фактической загрузкой пылью. В журнал заносят перепад, расход, состояние уплотнения и причину замены. Календарь не отменяет измерение при аварийном сигнале.
Что проверять, если после замены перепад не снизился?
Сначала убеждаются, что новый элемент установлен в правильном направлении и плотно сидит в рамке. Затем проверяют импульсные линии, датчик давления, заслонки и сопротивление следующих участков. Сравнивают расход до и после замены. Если показание осталось около 250 Па, причина может быть не в фильтре, а в неверном подключении, препятствии в канале или ограниченной характеристике вентилятора.
Можно ли промыть или вытряхнуть загрязнённый элемент?
Только если это прямо разрешено паспортом конкретного фильтра. Для обычного сменного элемента встряхивание повреждает материал и может нарушить герметичность, а влага меняет сопротивление и свойства. Вентиляцию останавливают, отсек очищают, устанавливают штатную замену и после запуска проверяют перепад. Открытый фильтрационный отсек не оставляют в рабочем состоянии без крышки и уплотнения.
