Класс ISO 16890 характеризует эффективность улавливания конкретных фракций пыли (ePM1, ePM2. 5, ePM10, Coarse) на основе взвешенной массы, а не является прямым показателем чистоты подаваемого воздуха или его бактерицидных свойств. Фильтр ePM1 защищает теплообменник от засорения.
данные обновлены 2026-10-21 ·
1. Что такое фильтры ISO 16890

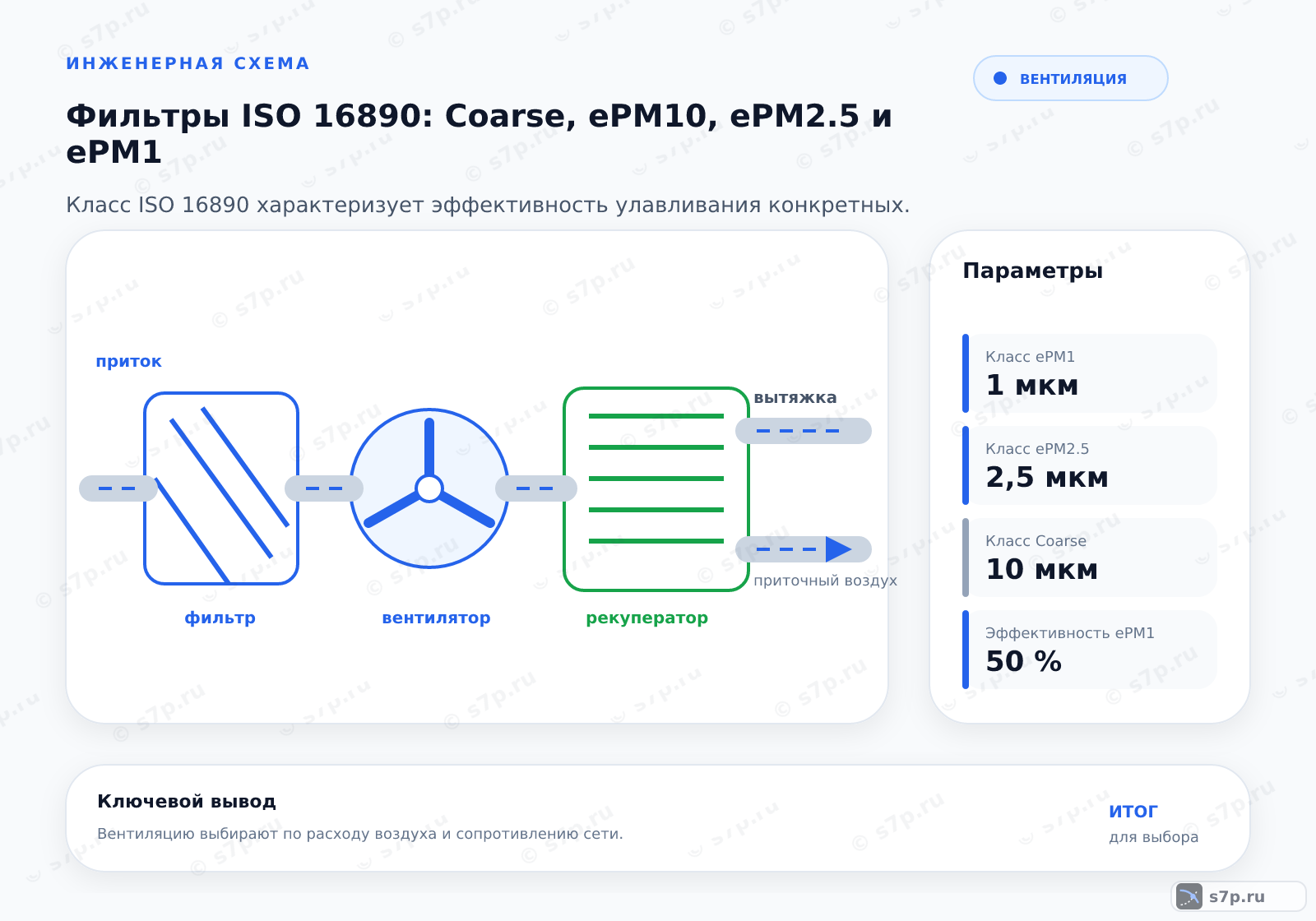

ISO 16890 описывает эффективность фильтра по фракциям взвешенных частиц, а не стерильность воздуха. В исходной таблице и инфографике различаются ePM1, ePM2.5, ePM10 и Coarse; для схемы приведены размеры 1 мкм, 2,5 мкм и 10 мкм. Класс выбирают по требуемой защите воздуха и оборудования, после чего проверяют сопротивление и совместимость с вентилятором.
Обозначение класса нельзя читать отдельно от паспорта фильтра. Производитель должен указать метод испытаний, начальное сопротивление и рабочий расход. Фильтр ePM1 может защищать теплообменник от мелкой пыли, но он не становится медицинским или бактерицидным барьером только из-за записи в классификации. Для системы важны также герметичность рамки и состояние соседних ступеней.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Типы и устройство вентиляторов».
2. Устройство и принцип работы
Подбор начинают с требуемого класса, рабочего расхода и допустимого перепада. После этого запрашивают паспорт с данными ISO 16890 и сопоставляют сопротивление фильтра с характеристикой вентилятора. Манометры устанавливают до и после фильтра, чтобы видеть изменение перепада в работе, а не судить о загрязнении по внешнему виду.
При замене проверяют направление воздуха, посадку рамки и уплотнение. Если предельное сопротивление достигнуто, элемент меняют по паспорту, затем повторно снимают показания при рабочем расходе. Высокий класс с большим сопротивлением может ухудшить режим сильнее, чем ожидается, поэтому фильтр оценивают как часть сети, а не как отдельный товар.
- Шаг 1Определите требуемый класс ePM1 или ePM2.5 на основе требований к чистоте воздуха и защите оборудования.
- Шаг 2Запросите у производителя паспорт фильтра с данными по ISO 16890, включая начальное сопротивление.
- Шаг 3Рассчитайте аэродинамическое сопротивление фильтра при рабочем расходе воздуха.
- Шаг 4Проверьте, соответствует ли производительность вентилятора перепаду давления с установленным фильтром.
- Шаг 5Установите манометры для контроля перепада давления до и после фильтра.
- Шаг 6Замените фильтр при достижении предельного перепада давления, указанного в паспорте.
3. Ключевые параметры
В исходных данных начальное сопротивление указано как 50 Па, предельное — как 450 Па, эффективность ePM1 — как 50 %, ePM10 — как 80 %, а скорость воздуха — как 2.5 м/с. Эти величины связывают класс, аэродинамику и эксплуатационный предел. Перед применением их сверяют с паспортом выбранного фильтра, потому что одинаковая маркировка не делает конструкции идентичными.
Скорость 2.5 м/с относится к рабочему примеру и должна рассматриваться вместе с площадью фильтрующей поверхности. При росте сопротивления проверяют расход, состояние вентилятора и герметичность обхода. Процент эффективности не заменяет давление: фильтр может соответствовать нужной фракции и одновременно вывести установку из рабочего режима из-за перепада.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Начальное сопротивление | 50 Па | Па | Инженерная практика; сверить по паспорту |
| Предельное сопротивление | 450 Па | Па | Инженерная практика; сверить по паспорту |
| Эффективность ePM1 | 50 % | % | ISO 16890:2016 |
| Эффективность ePM10 | 80 % | % | ISO 16890:2016 |
| Скорость воздуха | 2.5 м/с | м/с | Инженерная практика; сверить по паспорту |

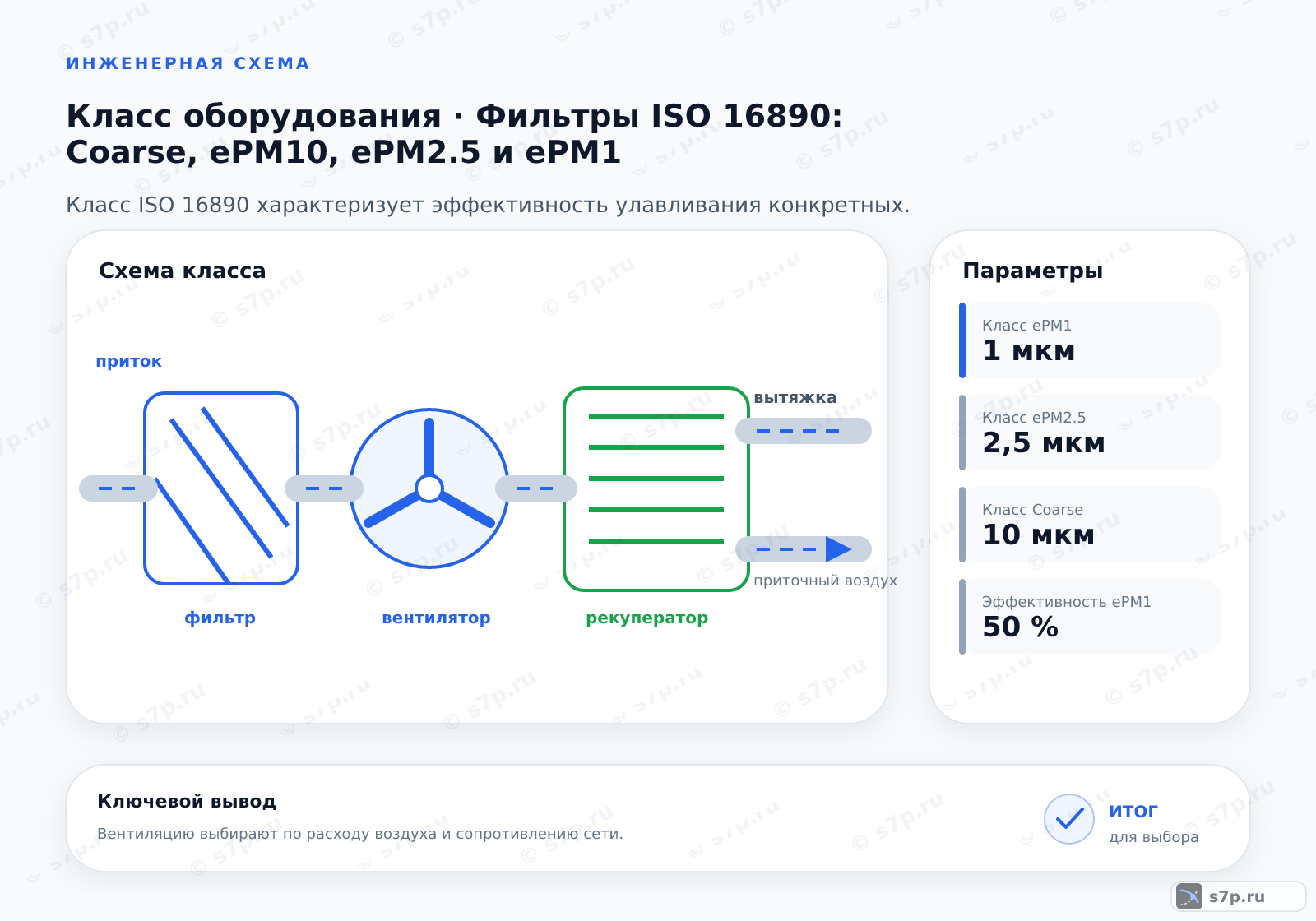

4. Схема работы
Схема работы начинается с прохождения воздуха через фильтрующий материал и заканчивается контролем перепада. Частицы задерживаются в структуре элемента, а вентилятор компенсирует сопротивление сети в пределах своей характеристики. По мере загрузки материала давление до фильтра растёт относительно давления после него, поэтому измерительные точки должны оставаться доступными.
На схеме отделяют направление потока, рамку, уплотнение и прибор контроля. Ошибка в любой части может выглядеть как недостаточная эффективность класса: воздух обходит материал, манометр подключён неверно или расход не соответствует паспорту. После замены проверяют не только показание давления, но и отсутствие подсоса по краям.
5. Виды и разновидности
Варианты ePM1 в исходной таблице разделяют по эффективности 30 %, 50 % и 80 %. Для уровня 30 % указано низкое сопротивление, для 50 % — стандартный баланс характеристик, для 80 % — высокая эффективность и высокое сопротивление. Эти формулировки помогают сравнить варианты внутри одной темы, но окончательный выбор зависит от расхода и характеристики установки.
Фракция, процент эффективности и аэродинамическое сопротивление отвечают на разные вопросы. Нельзя заменить ePM1 на ePM10 только ради меньшего перепада, если меняется требуемая защита; нельзя ставить более плотный элемент без проверки вентилятора. Сравнение заканчивают проверкой паспорта, размера, уплотнения и доступности замены.
| Значение | Источник |
|---|---|
| Фильтр ePM1 30%: низкое сопротивление, базовая защита. | Инженерная практика; сверить по паспорту |
| Фильтр ePM1 50%: стандартная эффективность, баланс цена/качество. | Инженерная практика; сверить по паспорту |
| Фильтр ePM1 80%: высокая эффективность, высокое сопротивление. | Инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Фильтр ePM10 задерживает крупную фракцию и может использоваться как ступень защиты оборудования или предварительной очистки. Он не описывает удаление всех мелких частиц и не заменяет выбор класса ePM1, если такая фракция задана проектом. Смысл ступени определяется тем, что должно быть защищено дальше по потоку.
При оценке эффекта сопоставляют класс, расход и перепад. Для исходного примера эффективность ePM10 указана как 80 %, ePM1 — как 50 %, а начальное сопротивление — 50 Па. Эти цифры нельзя переносить на любой типоразмер без паспорта. Изменение фильтра отслеживают по давлению и состоянию теплообменника, а не по названию класса.
7. Частые ошибки и на что смотреть
Класс ePM1 не равен HEPA-классу: это разные системы классификации и разные задачи. Высокая эффективность по фракции сопровождается сопротивлением, поэтому после замены контролируют перепад и расход. Бактерицидные свойства нельзя выводить из обозначения ISO 16890 без отдельного подтверждения конструкции и процесса обеззараживания.
Частая ошибка — выбрать ePM1 по проценту, не сверив рабочую скорость, предельное сопротивление и размер рамки. В исходной таблице приведены 50 Па начального и 450 Па предельного сопротивления, а также скорость 2.5 м/с. При другом вентиляторе или расходе эти значения проверяют заново по паспорту.
Частые вопросы
Чем ePM1 отличается от ePM10 и Coarse?

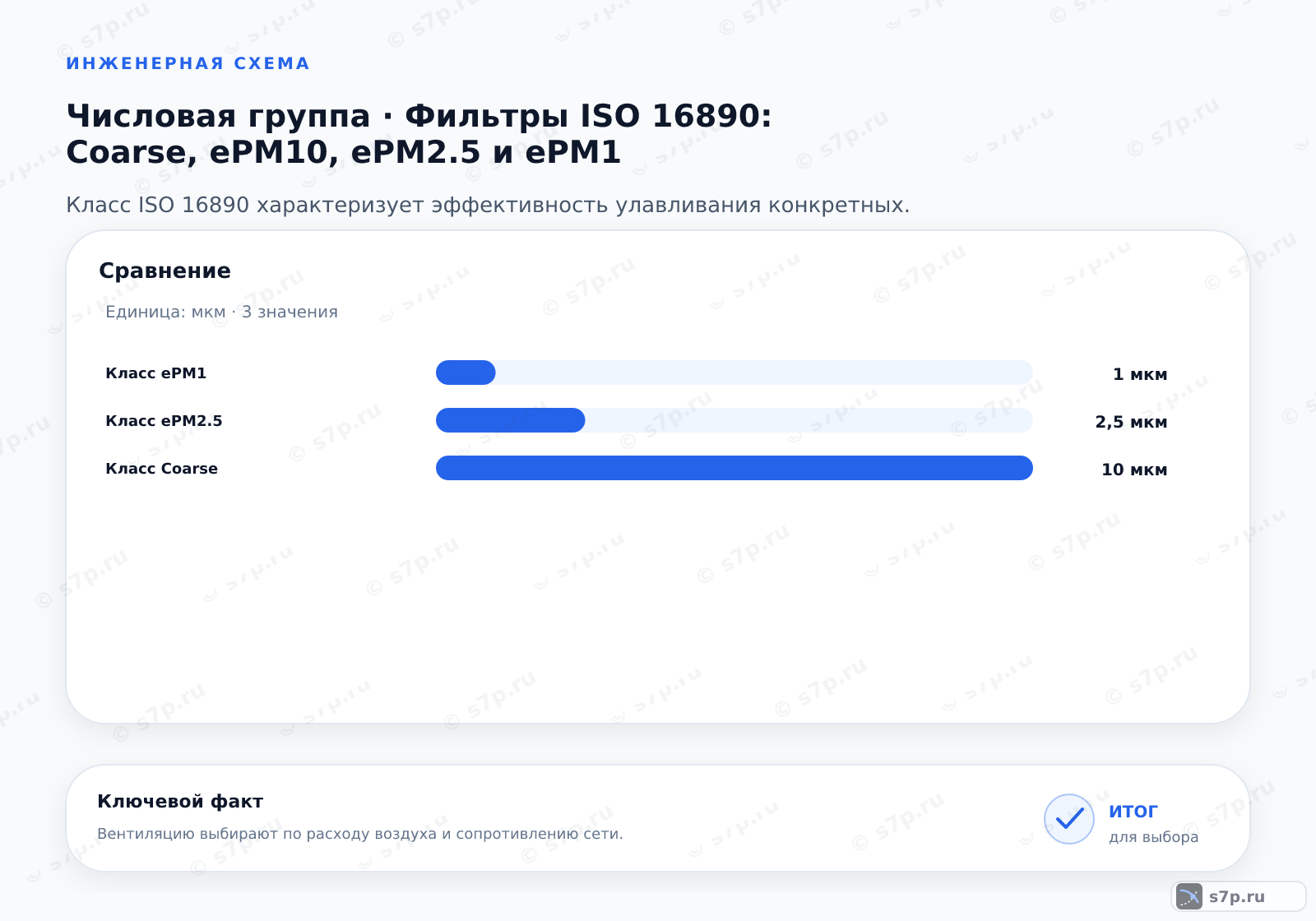

Обозначения относятся к разным фракциям частиц и не являются простой шкалой качества всего фильтра. В исходной инфографике приведены размеры 1 мкм для ePM1, 2,5 мкм для ePM2.5 и 10 мкм для Coarse. При выборе смотрят, какую фракцию нужно задерживать, а затем проверяют сопротивление, расход и паспорт. Более высокий процент в конкретной фракции не заменяет требование по другой.
Как подобрать класс ISO 16890 под существующий вентилятор?
Сначала фиксируют требуемую фракцию и рабочий расход, затем сравнивают начальное и предельное сопротивление фильтра с характеристикой вентилятора. В исходных данных указаны 50 Па начального и 450 Па предельного сопротивления, а скорость воздуха — 2.5 м/с. Эти значения сверяют с паспортом конкретного исполнения. После монтажа измеряют перепад до и после фильтра.
Почему процент эффективности нельзя рассматривать без давления?
Процент показывает эффективность по выбранной фракции, а перепад показывает аэродинамическую нагрузку на установку. Фильтр может соответствовать требуемому классу и одновременно снизить расход из-за сопротивления. В исходной таблице ePM1 указан как 50 %, ePM10 — как 80 %, а начальное сопротивление — как 50 Па. Поэтому класс и режим вентилятора проверяют совместно.
Нужно ли менять фильтр сразу при достижении предела?
Предельное сопротивление из паспорта означает границу рабочего режима, при которой элемент заменяют по принятой процедуре. В исходной таблице приведено 450 Па, но это значение относится к конкретной ведомости и требует сверки. Перед заменой убеждаются, что манометр и импульсные линии исправны, затем устанавливают фильтр нужного класса и повторно снимают начальное показание.
Что даёт выбор ePM1 с эффективностью 80 %?
В исходной таблице вариант ePM1 80 % описан как более эффективный, но с высоким сопротивлением. Такой элемент рассматривают только вместе с рабочим расходом, площадью фильтрации и характеристикой вентилятора. Он не становится HEPA и не получает автоматически бактерицидных свойств. После выбора проверяют паспорт, герметичность рамки, перепад и возможность заменить элемент в установленном корпусе.
Как влажность влияет на фильтр ISO 16890?
В исходной инфографике указано, что высокая влажность может изменить эффективность фильтра. Поэтому проверяют условия эксплуатации, состояние материала и отсутствие намокания в корпусе. Если показания давления или расхода изменились, отделяют влияние влажности от загрязнения и неисправности вентилятора. После устранения причины фильтр оценивают по паспорту и повторно измеряют перепад при рабочем режиме.
