Герметичность воздуховодов критична для сохранения проектного расхода воздуха и энергоэффективности системы, так как даже незначительные утечки через фланцевые соединения и проходки приводят к росту энергопотребления вентиляторов и нарушению теплового баланса помещения. Герметичность воздуховодов — это свойство системы воздуховодов препятствовать утечке воздуха через фланцевые соединения, стыки и проходки, обеспечивая заданный расход и давление в системе вентиляции. Снижение энергопотребления вентиляторов за счет уменьшения утечек.
данные обновлены 2026-10-21 ·
1. Что такое герметичность воздуховодов
Герметичность воздуховодов показывает, какая часть воздуха остаётся внутри расчётного пути при заданном давлении. Утечки возникают во фланцах, стыках, проходках, гибких вставках и местах присоединения оборудования. Они уменьшают фактический расход в нужной зоне и меняют распределение давления, поэтому проверяют не только сам канал, но и все соединения по трассе.
В исходной таблице допустимая утечка указана как 2.5 %, класс герметичности — как 3 класс, а потери давления — как 150 Па/м. Эти значения относятся к конкретному набору исходных данных. Для реальной системы дополнительно сверяют давление испытания 1.25 рабочего с проектом и требованиями паспорта или применяемого документа.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Конструкция вентиляционных установок».
Смежная тема кластера «Типы и устройство вентиляторов».
Смежная тема кластера «Основы и устройство вентиляции».
2. Устройство и принцип работы
Подготовка соединения начинается с очистки фланцев и проверки геометрии секций. Уплотнительную прокладку или герметик выбирают по материалу, температуре и доступной ширине контакта. После соединения проверяют равномерность прижатия и отсутствие видимых зазоров, а затем проводят пневматическое испытание по принятой методике.
Результат испытания связывают с конкретным участком, чтобы утечку можно было локализовать. Если расход или давление не достигают расчётного режима, сначала осматривают стыки и проходки, затем проверяют измерительный прибор и сопротивление сети. Повторная затяжка без поиска деформации фланца может скрыть проблему и повредить уплотнение.
- Шаг 1Очистка поверхностей фланцев от загрязнений и ржавчины перед монтажом.
- Шаг 2Установка уплотнительной прокладки или нанесение герметика на фланец.
- Шаг 3Соединение секций воздуховодов и выравнивание фланцев.
- Шаг 4Затяжка болтов в крестообразном порядке для равномерного прижатия.
- Шаг 5Визуальный контроль качества соединения и отсутствие зазоров.
- Шаг 6Пневматическое испытание системы на герметичность после монтажа.
3. Ключевые параметры

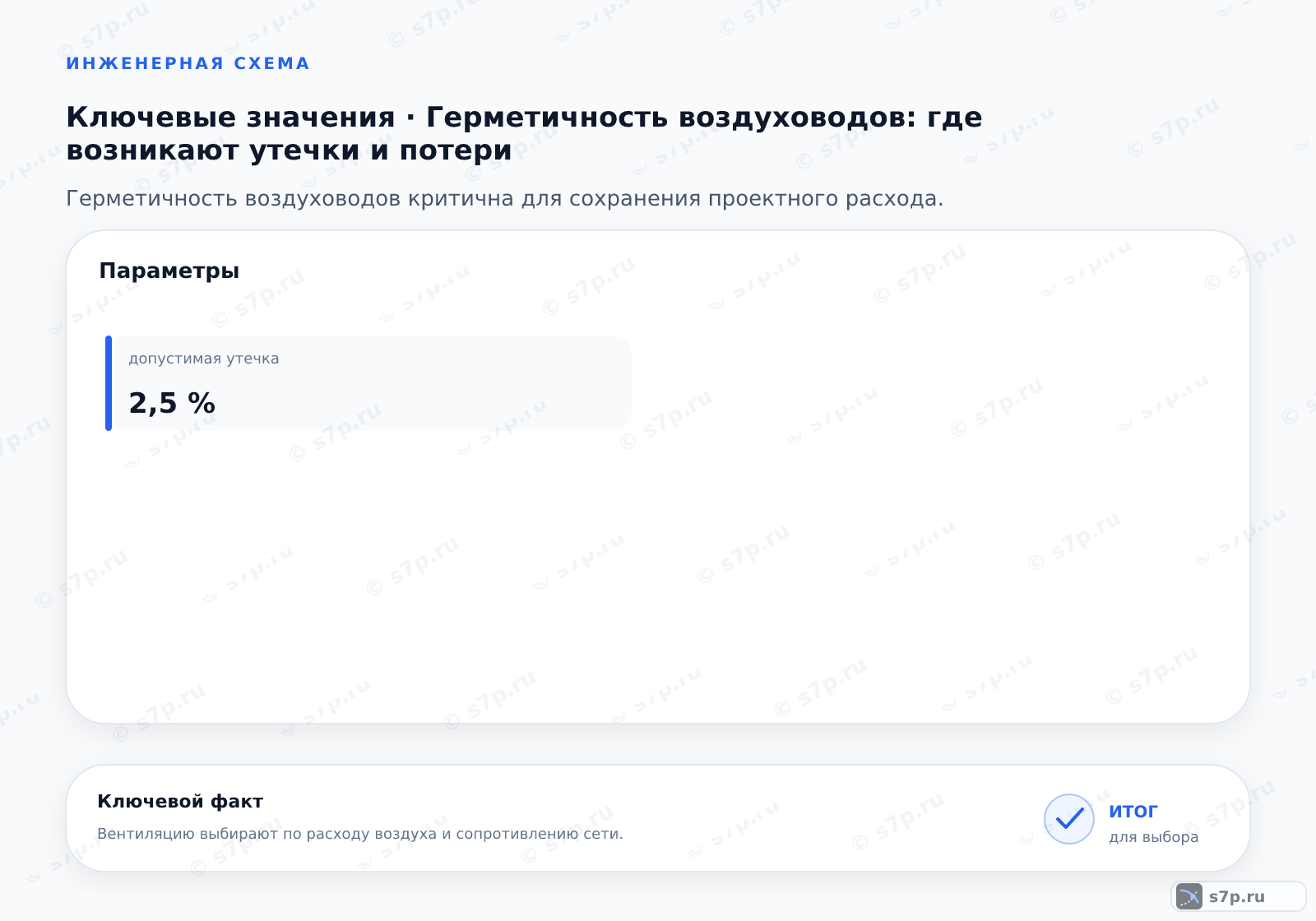

При проверке сопоставляют допустимую утечку 2.5 %, давление испытания 1.25 рабочего, класс герметичности 3 и потери давления 150 Па/м из исходной таблицы. Эти поля описывают разные свойства: утечка относится к выходу воздуха, давление — к режиму испытания, класс — к требованию к соединениям, а потери — к сопротивлению участка.
Нельзя считать канал пригодным только потому, что он выдержал давление. Проверяют место утечки, состояние уплотнения, доступность проходок и влияние соединения на расход. Единицы и формулировки из паспорта сохраняют без пересчёта, а фактическое значение записывают вместе с длиной или границами испытанного участка.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимая утечка | 2.5 % | % | СП 60.13330.2020 |
| Давление испытания | 1.25 рабочего | рабочего | СП 60.13330.2020 |
| Класс герметичности | 3 класс | класс | СП 60.13330.2020 |
| Потери давления | 150 Па/м | Па/м | инженерная практика |
4. Схема работы

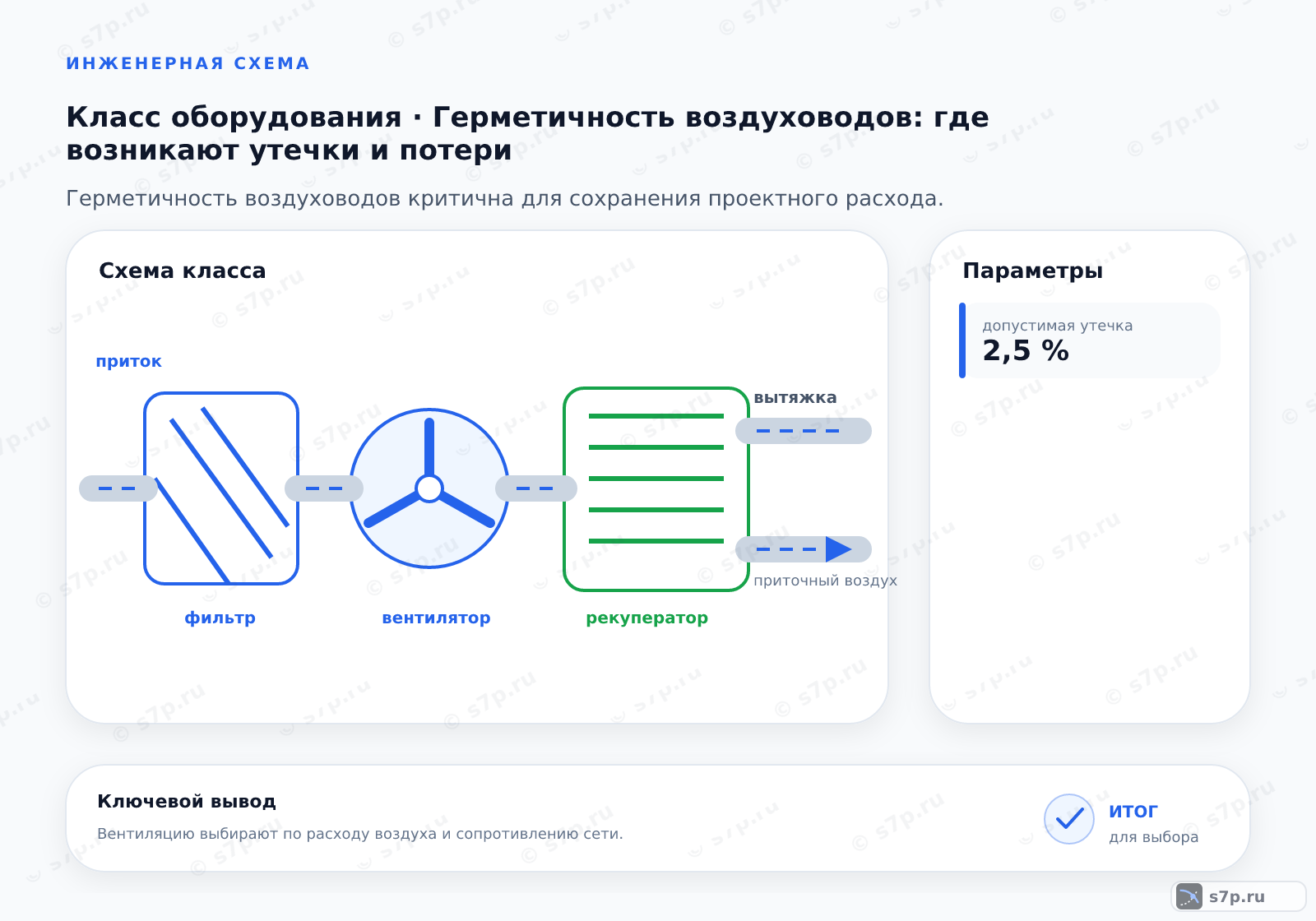

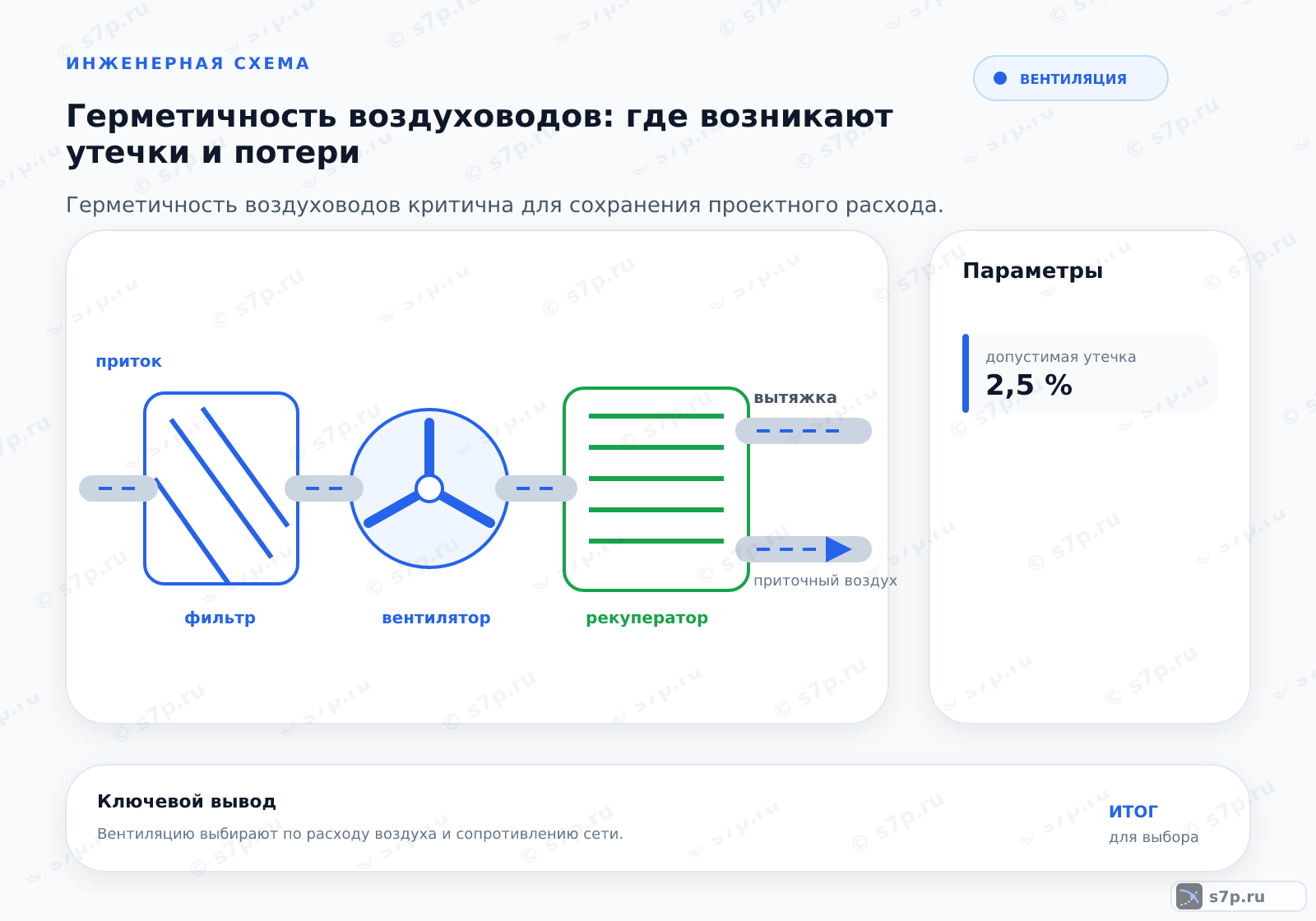

Схема работы воздуховода включает источник потока, канал, местные сопротивления, ответвления и конечные устройства. При неплотности часть воздуха уходит раньше расчётной точки, поэтому вентилятор может работать в другом режиме, чем предполагалось. На чертеже отмечают фланцы, проходки и гибкие вставки — именно там чаще всего меняется качество соединения.
При диагностике измеряют давление и расход по принятой схеме, затем обходят трассу от оборудования к помещению. Утечка до ответвления влияет на разные зоны, а негерметичность после ответвления может затронуть только локальный расход. Такое разделение помогает выбрать участок для ремонта и не менять характеристику вентилятора без основания.
5. Виды и разновидности
В исходной классификации выделены жёсткие воздуховоды с фланцевыми соединениями, гибкие вставки с герметизацией хомутами и каналы с силиконовыми герметиками. У каждого исполнения свои места риска: фланец может деформироваться, хомут — ослабнуть, а герметик — потерять контакт с очищенной поверхностью. Материал выбирают вместе со способом монтажа.
Сравнение вариантов ведут по доступной площади контакта, возможности осмотра, температурному режиму и способу испытания. Гибкая вставка не должна заменять расчётный участок, а герметик не исправляет перекошенный фланец. После монтажа проверяют соединение визуально и измерением, не полагаясь только на название материала.
| Значение | Источник |
|---|---|
| Жесткие воздуховоды с фланцевыми соединениями. | инженерная практика |
| Гибкие вставки с герметизацией хомутами. | инженерная практика |
| Воздуховоды с силиконовыми герметиками. | инженерная практика |
6. На что влияет и зачем нужно
Герметичный канал сохраняет больше расчётного расхода на конечных устройствах и не требует компенсировать утечки лишней работой вентилятора. За счёт этого проще удерживать распределение воздуха и тепловой режим помещения. Акустическая оценка тоже относится к системе в целом: свист в неплотности и повышенная скорость в оставшемся сечении могут появиться одновременно.
При приёмке фиксируют границы испытания, давление, обнаруженные утечки и состояние соединений после ремонта. Допустимая утечка 2.5 % из таблицы относится к исходной схеме; при ином классе, давлении или назначении проверяют применимое требование. Повторное испытание проводят после устранения дефектов, а не только после визуальной подправки герметика.
7. Частые ошибки и на что смотреть
Перетяжка болтов деформирует фланец и распределяет нагрузку неравномерно. Загрязнённая поверхность мешает прокладке или герметику сформировать контакт, а материал без подходящего режима быстро теряет свойства. Перед соединением удаляют ржавчину и пыль, выравнивают секции и проверяют, что прокладка не перекручена.
Утечку также создают непроверенные проходки, ослабленные хомуты и отверстия после монтажных работ. При испытании не ограничиваются осмотром доступной стороны: воздух может уходить за обшивкой или в шахту. Давление 1.25 рабочего и класс 3 из исходных данных используют только в рамках соответствующей методики, не заменяя проверку проекта.
Частые вопросы
Где чаще всего появляются утечки в воздуховодах?
Проверяют фланцевые соединения, стыки секций, проходки, гибкие вставки и места присоединения оборудования. Неплотность может быть скрыта за обшивкой или в шахте, поэтому визуального осмотра доступной стороны недостаточно. В исходных данных допустимая утечка указана как 2.5 %. Участок испытания обозначают на схеме, чтобы сопоставить найденный дефект с фактическим расходом и давлением.
Как подготовить фланец перед герметизацией?
Поверхность очищают от пыли, ржавчины и старого материала, затем выравнивают секции и проверяют состояние фланца. Прокладку или герметик выбирают по рабочему режиму и способу соединения. После сборки болты затягивают равномерно, без деформации. Перед испытанием осматривают зазоры и проходки, потому что хороший материал не компенсирует грязную поверхность или перекошенный стык.
Что означают класс герметичности и допустимая утечка?
Класс задаёт требование к соединениям и контролю системы, а допустимая утечка выражает предельную потерю воздуха для принятой схемы. В исходной таблице указаны 3 класс и 2.5 %. Это разные поля: нельзя заменить одно другим или считать весь канал проверенным по одному показанию. Давление испытания и границы участка также записывают в протокол.
Зачем испытанию давление 1.25 рабочего?
В исходной таблице давление испытания указано как 1.25 рабочего. Оно относится к принятой методике и должно сопоставляться с проектом, материалом канала и требованиями применяемого документа. При испытании фиксируют границы участка, состояние соединений и прибор. Нельзя переносить это значение на другую систему без проверки: режим испытания выбирают для конкретного давления и класса герметичности.
Как отличить утечку от обычных потерь давления?
Потери давления возникают из-за трения и местных сопротивлений внутри расчётного пути, а утечка означает выход воздуха через неплотность. Измеряют расход и давление, затем осматривают соединения и сравнивают результат с испытанным участком. В исходной таблице приведены потери 150 Па/м и допустимая утечка 2.5 %. Эти показатели не подменяют друг друга.
Что проверять после ремонта негерметичного стыка?
После ремонта проверяют чистоту поверхности, положение прокладки, равномерность прижатия, проходки и соседние соединения. Затем повторяют испытание с теми же границами и фиксируют новое значение. Если утечка сохраняется, ищут деформацию фланца, ослабленный хомут или скрытый дефект за обшивкой. Визуальное отсутствие зазора без измерения не подтверждает восстановление герметичности.
