Датчики CO2 и влажности следует устанавливать в зонах наибольшего скопления людей на высоте дыхания для корректного управления вентиляцией по запросу. Установка датчика вблизи приточной решетки может привести к ложнонизким показаниям CO2 и недостаточному воздухообмену. Игнорирование калибровки датчиков через 12 месяцев может привести к накоплению ошибки измерений; величина зависит от модели. Если текущий расход 30 м3/ч, система может увеличивать его по разнице концентраций.

данные обновлены 2026-10-21 ·

СХЕМА 1 · РАЗБОР ОБОРУДОВАНИЯWEBP · PNG · ИНФОГРАФИКА

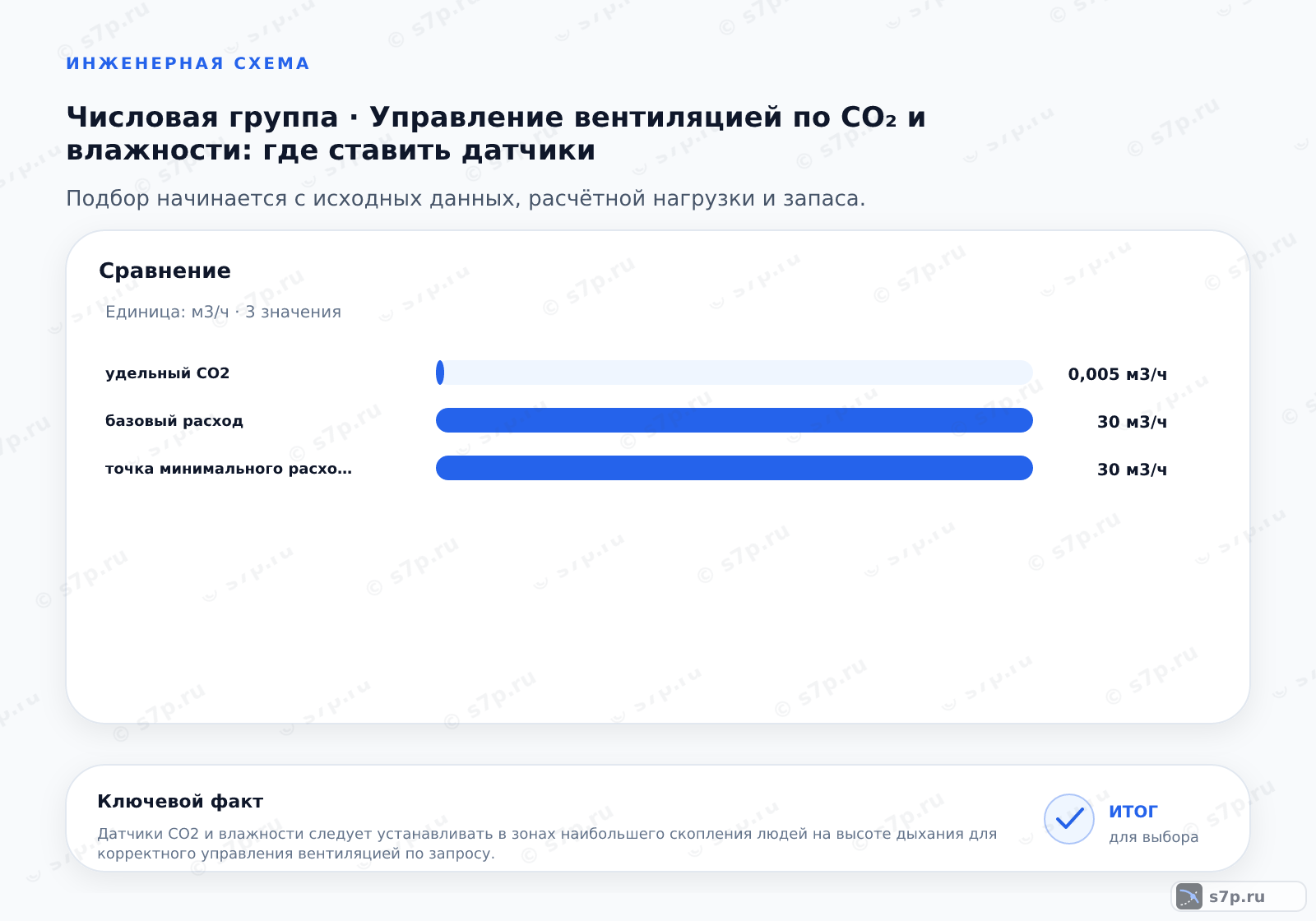

Сравнение однородных величин темы «Управление вентиляцией по CO₂ и влажности: где ставить датчики» (м3/ч): удельный CO2 — 0,005 м3/ч; базовый расход — 30 м3/ч; точка минимального расхода — 30 м3/ч
Репрезентативная зона — это объем воздуха, который датчик должен измерять, чтобы он был типичным для всего помещения.

1. Как подобрать Управление вентиляцией по CO₂ и влажности: где ставить датчики: суть

Управление по углекислому газу и влажности начинается с выбора репрезентативной зоны. Датчик должен видеть воздух, которым дышат люди, а не локальный выброс из приточной решётки, двери или кухни. Показание CO₂ связано с присутствием людей и интенсивностью воздухообмена, тогда как влажность дополнительно реагирует на приготовление пищи, душ и наружную погоду. Эти сигналы не заменяют друг друга: канал CO₂ задаёт реакцию на загрязнение воздухом от людей, канал влажности показывает влаговую нагрузку.

В таблице исходных данных приведён пример помещения площадью 20 м2 с высотой 3 м и четырьмя людьми. Для такого сценария используют удельный CO₂ 0.005 м3/ч и базовый расход 30 м3/ч. Эти величины нужны не для универсальной настройки, а для проверки логики конкретной системы: датчик измеряет среду, контроллер сравнивает её с порогом, а исполнительный механизм меняет расход в пределах доступной характеристики вентилятора.

Управление вентиляцией по CO₂ и влажности: где ставить датчики

Текущая страница в тематической подборке.

эта страница
Аварийная вентиляция

Смежная тема кластера «Вытяжные и специальные установки».

открыть тему →
Автоматика вентиляции

Смежная тема кластера «Автоматика и управление».

открыть тему →
Естественная и механическая вентиляция

Смежная тема кластера «Способ организации воздухообмена».

открыть тему →
Сопротивление фильтра

Смежная тема кластера «Фильтрация воздуха».

открыть тему →
Фильтры ISO 16890

Смежная тема кластера «Фильтрация воздуха».

открыть тему →
Герметичность воздуховодов

Смежная тема кластера «Воздуховоды и трассы».

открыть тему →
Фильтры общего назначения и HEPA

Смежная тема кластера «Фильтрация воздуха».

открыть тему →
Источники шума в вентиляции

Смежная тема кластера «Шум и вибрация вентиляции».

открыть тему →

2. Калькулятор подбора

Калькулятор подбора связывает геометрию помещения, число людей, удельное выделение CO₂ и исходный расход. Результат следует читать как проверку взаимосвязи вводных, а не как готовую команду для привода. Если датчик установлен в другой зоне или фактический расход отличается от принятого, расчётная зависимость перестаёт описывать рабочий режим.

При вводе исходных данных сначала отделяют измеряемые параметры от предположений. Площадь 20 м2, высота 3 м и четыре человека образуют расчётный сценарий, а значение 30 м3/ч — базовую точку сравнения. Удельный показатель 0.005 м3/ч нельзя переносить на другую среду без проверки его источника. После расчёта сопоставляют результат с диапазоном вентилятора, положением заслонки и фактическими показаниями датчика.

Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.

Раскладка расчёта
Коэф. увеличения 0,44
Итог 0,44

Расчёт предварительный и не заменяет проектную документацию.

Рассчитать
ИНФОГРАФИКА · СХЕМАWEBP · PNG

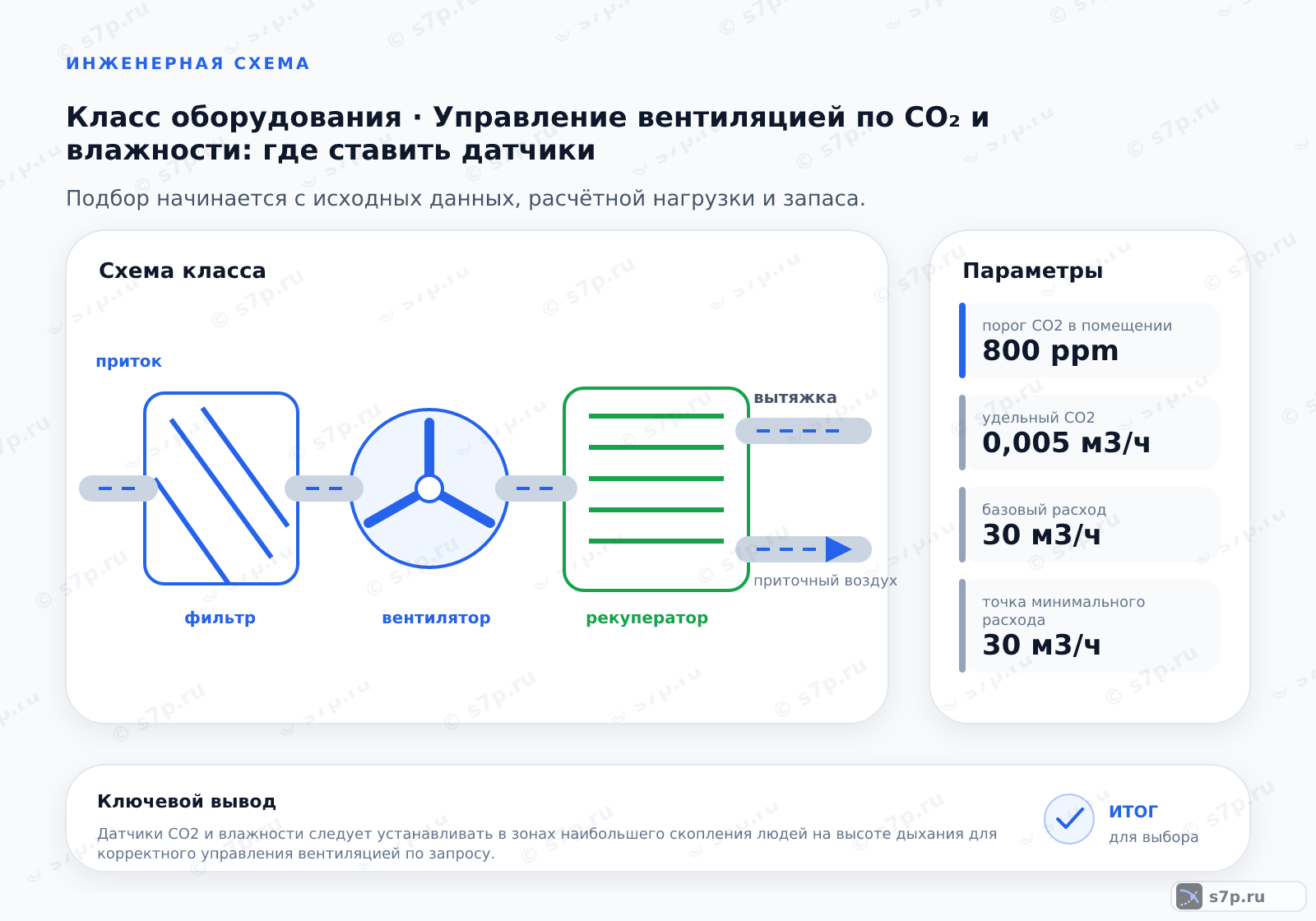

Схема класса «вентиляция» для темы «Управление вентиляцией по CO₂ и влажности: где ставить датчики»: ключевые параметры — порог CO2 в помещении — 800 ppm; удельный CO2 — 0,005 м3/ч; базовый расход — 30 м3/ч; точка минимального расхода — 30 м3/ч; порог срабатывания CO2 — 800 ppm

3. Исходные данные для расчёта

Для настройки фиксируют площадь и высоту помещения, число людей, базовый расход и выбранный порог CO₂. Таблица и инфографика содержат порог срабатывания 800 ppm и базовую точку 30 м3/ч. Эти записи описывают исходный пример и помогают увидеть, какие значения участвуют в регулировании. Влажность добавляют отдельным каналом, потому что её рост может быть связан с источником влаги, а не с увеличением числа людей.

Паспорт датчика проверяют по диапазону измерения, способу установки и процедуре калибровки. Нельзя смешивать единицы и округлять показания до того, как контроллер получил сигнал. Ведомость вводных также должна содержать место отбора воздуха, минимальный расход и реакцию системы на потерю сигнала. Тогда при наладке можно отличить ошибку датчика от ограничения вентилятора или неверно заданного порога.

Исходные данные для расчёта
ПараметрЗначениеЕдиницаИсточник
Площадь помещения20 м2м2инженерная практика
Высота потолка3 мминженерная практика
Количество людей4 челчелинженерная практика
Удельный CO20.005 м3/чм3/чASHRAE 62.1
Базовый расход30 м3/чм3/чинженерная практика

4. Диаграмма зависимости

Диаграмма показывает не отдельное значение датчика, а связь между порогом качества воздуха и реакцией системы. В исходной схеме используют уровень 800 ppm и базовый расход 30 м3/ч. При чтении графика сначала находят измеренное значение, затем смотрят, в какую сторону должна измениться команда, и после этого проверяют, может ли вентилятор выполнить такую команду без выхода за рабочий диапазон.

График не заменяет измерение в помещении. Если датчик стоит у приточной решётки, локальное разбавление занижает CO₂; если он попадает под прямой солнечный поток или рядом с источником влаги, искажается другой канал. Поэтому диаграмму используют вместе с точкой установки, журналом показаний и проверкой фактического расхода на воздуховоде.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

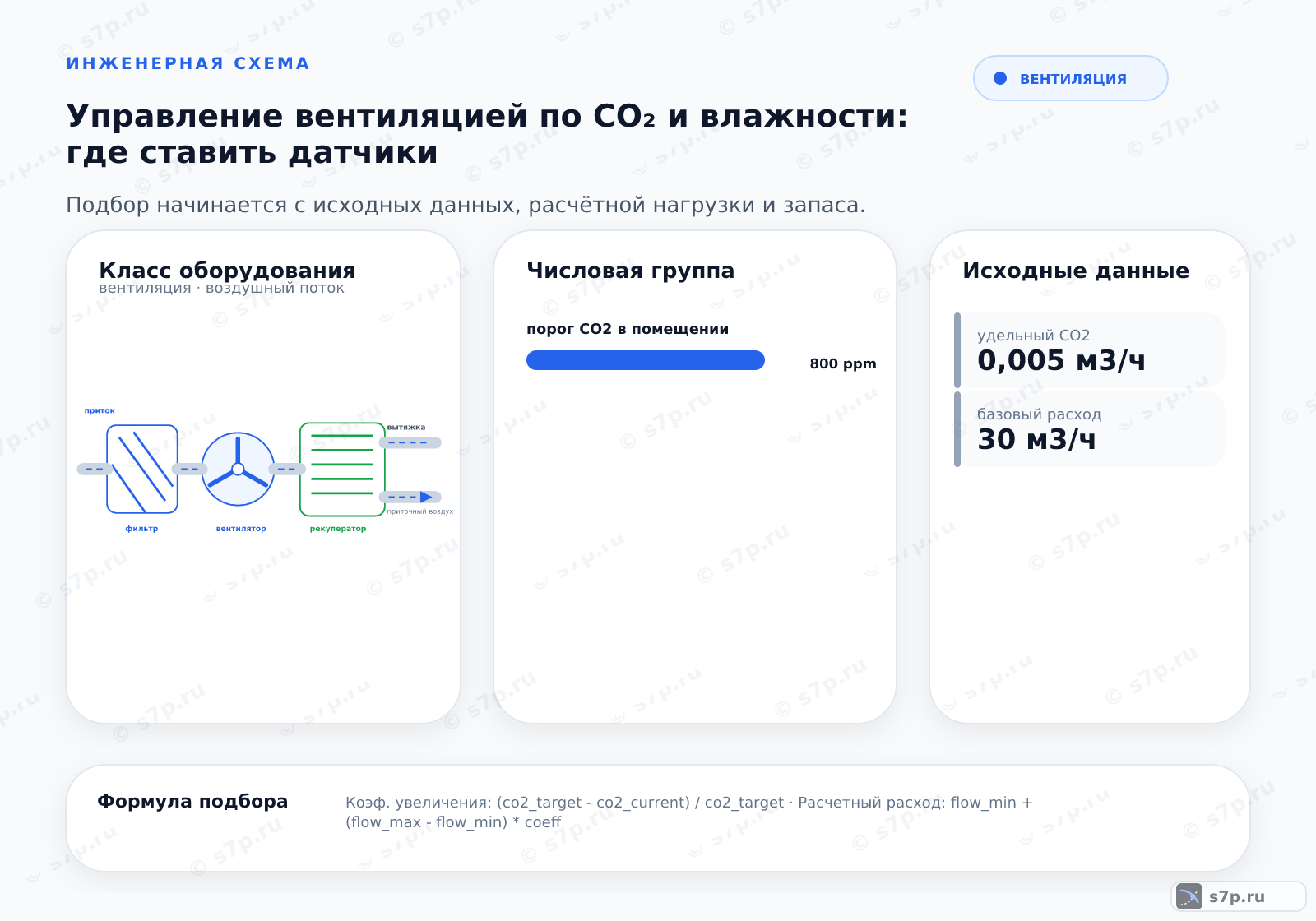

Hero-инфографика темы «Управление вентиляцией по CO₂ и влажности: где ставить датчики»: вентиляция; ключевые данные: порог CO2 в помещении — 800 ppm; удельный CO2 — 0,005 м3/ч; базовый расход — 30 м3/ч; точка минимального расхода — 30 м3/ч; порог срабатывания CO2 — 800 ppm

5. Типичные ошибки подбора

Использование датчика влажности вместо CO₂ не даёт контроллеру информации о загрязнении воздуха людьми. Обратная замена тоже ошибочна: CO₂ не описывает влаговую нагрузку от процессов в помещении. Перед изменением порога проверяют, какой сигнал подключён к какой функции, и сверяют обозначения каналов с электрической схемой.

Ошибки размещения проявляются как расход, который меняется без понятной причины, или как постоянное занижение показаний. Датчик не ставят в струе притока, у открываемой двери и в зоне прямого солнечного воздействия. При расхождении с ручным измерением проверяют расположение, калибровку и проводку, а затем сравнивают показание с базовым расходом 30 м3/ч и порогом 800 ppm.

Частые вопросы

Почему датчик CO₂ у приточной решётки даёт неверную команду?

В струе приточного воздуха концентрация быстро разбавляется, поэтому датчик видит локальное состояние, а не воздух рабочей зоны. Контроллер получает заниженный сигнал и может оставить расход ниже необходимого. Датчик размещают в репрезентативной зоне, вдали от прямого притока, двери и локального источника влаги. После переноса сравнивают показания с фактическим расходом и журналом работы вентилятора.

Можно ли управлять воздухообменом только по влажности?

Нет, влажность и CO₂ описывают разные причины изменения воздуха. Влажность реагирует на приготовление пищи, душ, наружную погоду и другие источники воды, но не показывает загрязнение от людей напрямую. Для управления по присутствию используют канал CO₂, а влагу оставляют отдельным ограничением или сигналом. Перед настройкой проверяют, какая функция подключена к каждому входу контроллера.

Как связать порог 800 ppm с базовым расходом 30 м3/ч?

В исходной схеме 800 ppm — порог срабатывания, а 30 м3/ч — базовая точка расхода. Порог не означает, что вентилятор всегда должен работать на этом расходе: контроллер сравнивает измерение с заданием и меняет команду в доступном диапазоне. После настройки проверяют фактический расход, положение заслонки и реакцию датчика, чтобы не принять ограничение оборудования за ошибку алгоритма.

Что занести в расчёт до выбора датчиков?

Фиксируют площадь и высоту помещения, число людей, базовый расход, удельное выделение CO₂, место установки и требуемую реакцию вентилятора. В исходном примере приведены 20 м2, 3 м, четыре человека, 0.005 м3/ч и 30 м3/ч. Эти данные не переносят на другой объект без проверки. Отдельно записывают источник каждой величины и допустимый диапазон измерительного канала.

Как отличить неисправный датчик от слабого воздухообмена?

Сначала проверяют расположение и проводку, затем сравнивают показание с ручным измерением в той же зоне. Если датчик реагирует на изменение условий, но расход на воздуховоде не меняется, ищут ограничение в заслонке, приводе или вентиляторе. Если расход меняется, а показание остаётся неподвижным, проверяют питание, калибровку и канал связи. Настройку не изменяют до разделения этих причин.

Как учитывать калибровку датчика при эксплуатации?

В исходной странице указано, что игнорирование калибровки через 12 месяцев накапливает ошибку измерения. На практике дату последней проверки записывают в журнал вместе с местом установки и результатом сравнения. При расхождении сначала исключают влияние приточной струи, загрязнение корпуса и ошибку подключения. После калибровки подтверждают не только показание датчика, но и реакцию вентилятора на изменение сигнала.
