Автоматика вентиляции обеспечивает стабильный воздухообмен, защиту оборудования от аварийных ситуаций и экономию энергии за счет автоматического регулирования режимов работы в зависимости от внешних условий и датчиков. Автоматика вентиляции — это совокупность датчиков, контроллеров и исполнительных механизмов, которые автоматически регулируют параметры воздушной среды и защищают оборудование от неисправностей без участия оператора. Снижение энергопотребления на 20–30% за счет рекуперации и частотного регулирования.
данные обновлены 2026-10-21 ·
1. Что такое автоматика вентиляции

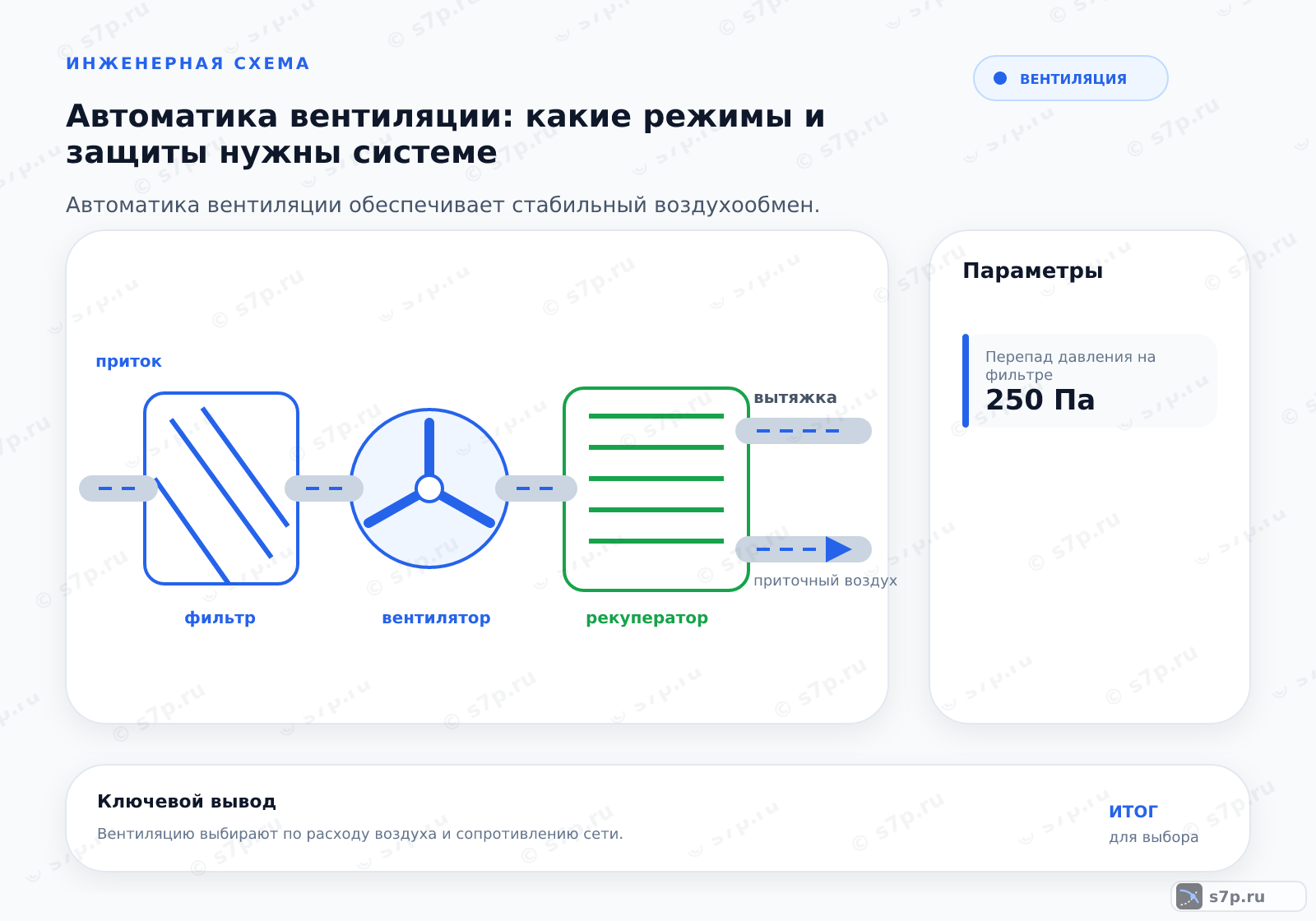

Автоматика вентиляции соединяет датчики, контроллер, приводы заслонок, вентилятор и защитные цепи в единый контур управления. Датчик передаёт температуру, влажность, давление или состояние фильтра; контроллер сравнивает сигнал с заданием; исполнительный механизм меняет режим установки. Такое разделение помогает искать неисправность по цепочке, а не заменять элементы без проверки входного сигнала.
В состав системы входит и аварийная логика. Она реагирует на потерю связи, перегрев, замерзание калорифера, закрытое положение заслонки и рост перепада на фильтре. Для исходной схемы используют порог перепада на фильтре 250 Па. Это значение используют как ориентир из таблицы, а фактическую уставку сверяют с паспортом установки и характеристикой фильтра.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Шум и вибрация вентиляции».
Смежная тема кластера «Потери давления и подбор вентилятора».
2. Устройство и принцип работы
При работе автоматика получает сигналы от измерительных элементов и формирует команду для привода. Сначала проверяется разрешение на запуск и состояние защит, затем контролируется положение заслонки и наличие воздушного потока. После выхода на режим контроллер отслеживает температуру, влажность и перепад давления, а при отклонении меняет скорость или переводит установку в безопасное состояние.
Пусконаладка должна проходить по электрической схеме и журналу сигналов. Датчики температуры и влажности проверяют на целостность, расход и перепад — на правильность подключения, а привод заслонки — по фактическому перемещению. Испытание аварийного отключения проводят отдельно от обычного запуска: иначе исправный рабочий сценарий может скрыть ошибку в цепи защиты.
- Шаг 1Проверка целостности датчиков температуры и влажности на всех узлах системы.
- Шаг 2Очистка фильтров грубой и тонкой очистки от пыли и загрязнений.
- Шаг 3Проверка герметичности воздухозаборных заслонок и их привода.
- Шаг 4Калибровка датчиков расхода воздуха и перепада давления.
- Шаг 5Тестирование сценария аварийного отключения при имитации пожара.
3. Ключевые параметры
При подборе контроллера сопоставляют измеряемые параметры, типы входов и выходов, диапазоны датчиков, алгоритм регулирования и способ связи с приводом. В таблице приведены перепад на фильтре 250 Па, температура приточного воздуха 20 °C, относительная влажность 45 % и скорость в канале 5 м/с. Эти значения описывают исходный пример; они не заменяют данные паспорта конкретной установки.
Отдельно проверяют питание исполнительных механизмов, сигнал аварии и возможность ручного режима. Датчик, установленный с другой точностью или в иной точке, меняет смысл уставки. Скорость 5 м/с относится к каналу из исходных данных, а температура 20 °C и влажность 45 % — к выбранному режиму воздуха. При изменении оборудования все связи пересматривают по проектной схеме.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Перепад давления на фильтре | 250 Па | Па | инженерная практика; сверить по паспорту |
| Температура приточного воздуха | 20 °C | °C | СП 54.13330.2022 |
| Относительная влажность | 45 % | % | СП 54.13330.2022 |
| Скорость воздуха в канале | 5 м/с | м/с | СП 60.13330.2020 |
4. Схема работы
Рабочая схема начинается с запроса на вентиляцию и проверки разрешающих условий. После этого открывается воздушный тракт, запускается вентилятор и контроллер отслеживает обратные сигналы. Если положение заслонки, наличие потока или состояние защиты не подтверждены, команда на следующий этап не должна считаться выполненной. Так разделяются команда, фактическое действие и подтверждение результата.
В обратном направлении автоматика сначала снижает нагрузку, затем закрывает воздушный тракт по принятому алгоритму и сохраняет аварийное сообщение. Сигнал о загрязнении фильтра связывают с измерением перепада, а не только с календарём обслуживания. Для проверки схемы имитируют отказ датчика, потерю разрешения и аварийное отключение, не меняя рабочие уставки без записи причины.
5. Виды и разновидности

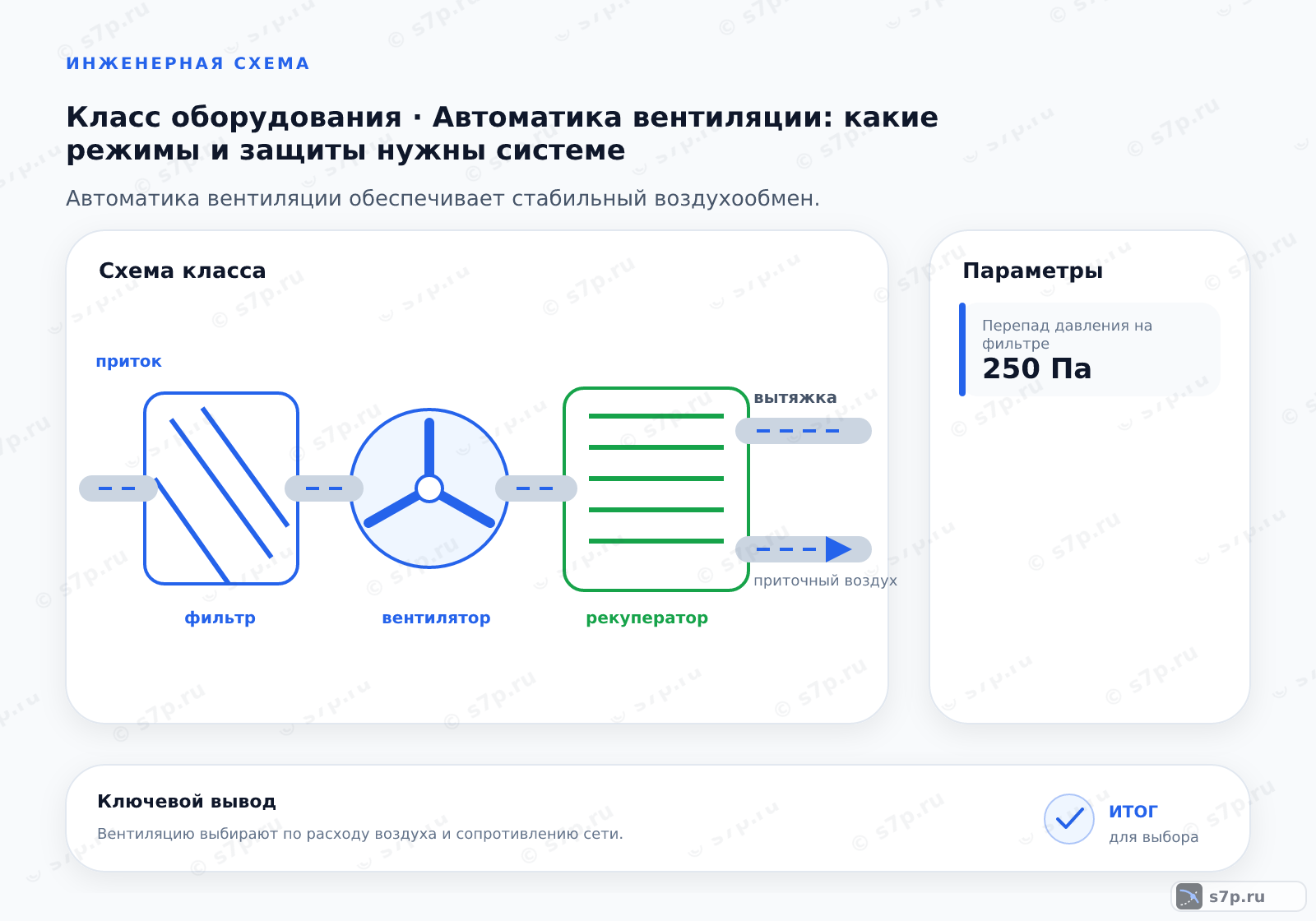

По составу оборудования различают приточные установки с рекуперацией тепла, приточно-вытяжные системы с кондиционированием и решения с частотным регулированием. Разница между ними для автоматики состоит не в названии, а в наборе входных сигналов и исполнительных команд. Рекуператор требует контроля режимов теплообмена, кондиционирование — согласования с холодильным контуром, частотный привод — проверки диапазона управления вентилятором.
Сравнение вариантов начинают с требуемого режима воздуха и доступных защит. Для каждой схемы фиксируют, какие датчики обязательны, где измеряется перепад, как система реагирует на замерзание и что происходит при обрыве связи. Компактная панель без нужных входов не заменяет полноценную логику, а большое число сигналов без понятного алгоритма усложняет наладку.
| Значение | Источник |
|---|---|
| Приточная система с рекуперацией тепла | инженерная практика; сверить по паспорту |
| Приточно-вытяжная система с кондиционированием | инженерная практика; сверить по паспорту |
| Система с частотным регулированием | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Плавный пуск уменьшает резкое изменение нагрузки на привод и связанную с ним механическую часть. Регулирование по температуре и влажности удерживает режим ближе к заданию, если датчики установлены в подходящих местах, а исполнительные механизмы действительно перемещаются. Автоматика также оставляет журнал событий, поэтому отклонение можно сопоставить с командой, показанием и аварийным статусом.
Результат зависит от согласования оборудования. При забитом фильтре, негерметичной заслонке или ограниченной характеристике вентилятора контроллер может выдавать корректную команду без достижения требуемого режима. Поэтому оценивают не только интерфейс панели, но и перепад на фильтре, скорость воздуха в канале и фактическую реакцию установки.
7. Частые ошибки и на что смотреть
Защиту от замерзания не отключают при отрицательной наружной температуре, а предел давления теплоносителя в калорифере сверяют с паспортом. Дренаж проверяют на свободный отвод, потому что вода в поддоне указывает не только на загрязнение, но и на ошибку уклона или засор. Сигнал о фильтре рассматривают вместе с фактическим перепадом, а не сбрасывают ради продолжения работы.
При поиске неисправности отделяют измерительный канал от исполнительного. Если контроллер видит аварийный перепад 250 Па, проверяют фильтр, импульсные линии и датчик давления. Если команда на заслонку есть, а положение не меняется, проверяют привод и механику. Возврат к нормальному режиму выполняют после устранения причины и записи результата проверки.
Частые вопросы
Какие сигналы нужны автоматике для безопасного запуска?
Набор зависит от установки, но обычно проверяют разрешение на запуск, состояние заслонки, наличие воздушного потока, температуру, влажность и перепад на фильтре. Для исходной схемы в таблице приведён перепад 250 Па. Сигналы не просто отображают на панели: контроллер должен связывать их с алгоритмом разрешения и аварийного отключения. Входы и выходы сверяют с электрической схемой.
Зачем проверять привод заслонки после подключения контроллера?
Команда на привод не подтверждает, что заслонка действительно переместилась. Ошибка направления, заклинивание или неверный тип сигнала оставят воздушный тракт закрытым, хотя на панели будет отображаться запуск. При проверке отслеживают фактическое положение, обратный контакт и изменение расхода. Если подтверждения нет, сначала ищут проблему в питании, механике или проводке, а не меняют уставку вентилятора.
Как выбрать уставку по перепаду на фильтре?
В исходных данных указано 250 Па, но это не универсальное значение для любого фильтра. Уставку сопоставляют с паспортным начальным и предельным сопротивлением, рабочим расходом и характеристикой вентилятора. Датчик проверяют по импульсным линиям и направлению подключения. При срабатывании контролируют сам фильтр, герметичность рамки и другие сопротивления, затем фиксируют причину возврата в рабочий режим.
Чем отличается автоматика системы с частотным приводом?
Частотный привод меняет скорость вентилятора, поэтому контроллер должен учитывать диапазон регулирования, ограничения двигателя и обратный сигнал. В системе с фиксированной скоростью чаще управляют заслонкой или ступенями, и сопротивление сети сильнее влияет на расход. В обоих вариантах проверяют датчики и защиты. Выбор делают по рабочему режиму, шуму, доступному питанию и возможностям конкретного вентилятора.
Что проверить, если автоматика показывает работу, но расход не меняется?
Проверяют, есть ли команда на привод, открыта ли заслонка, запускается ли вентилятор и соответствует ли давление характеристике системы. Затем смотрят фильтр и импульсные линии датчика. Если контроллер видит перепад 250 Па, сигнал сопоставляют с фактическим измерением, а не сбрасывают. Неподвижный расход при меняющейся команде указывает на исполнительную или механическую проблему.
Почему нельзя отключать защиту от замерзания калорифера?
При отрицательной наружной температуре отключение защиты убирает контроль условия, которое может повредить калорифер и остановить установку. Допустимое давление теплоносителя проверяют по паспорту, а дренаж — по свободному отводу. При аварии фиксируют температуру, положение заслонки, поток и состояние теплоносителя. Возврат к работе выполняют после устранения причины, а не простым сбросом сообщения.
