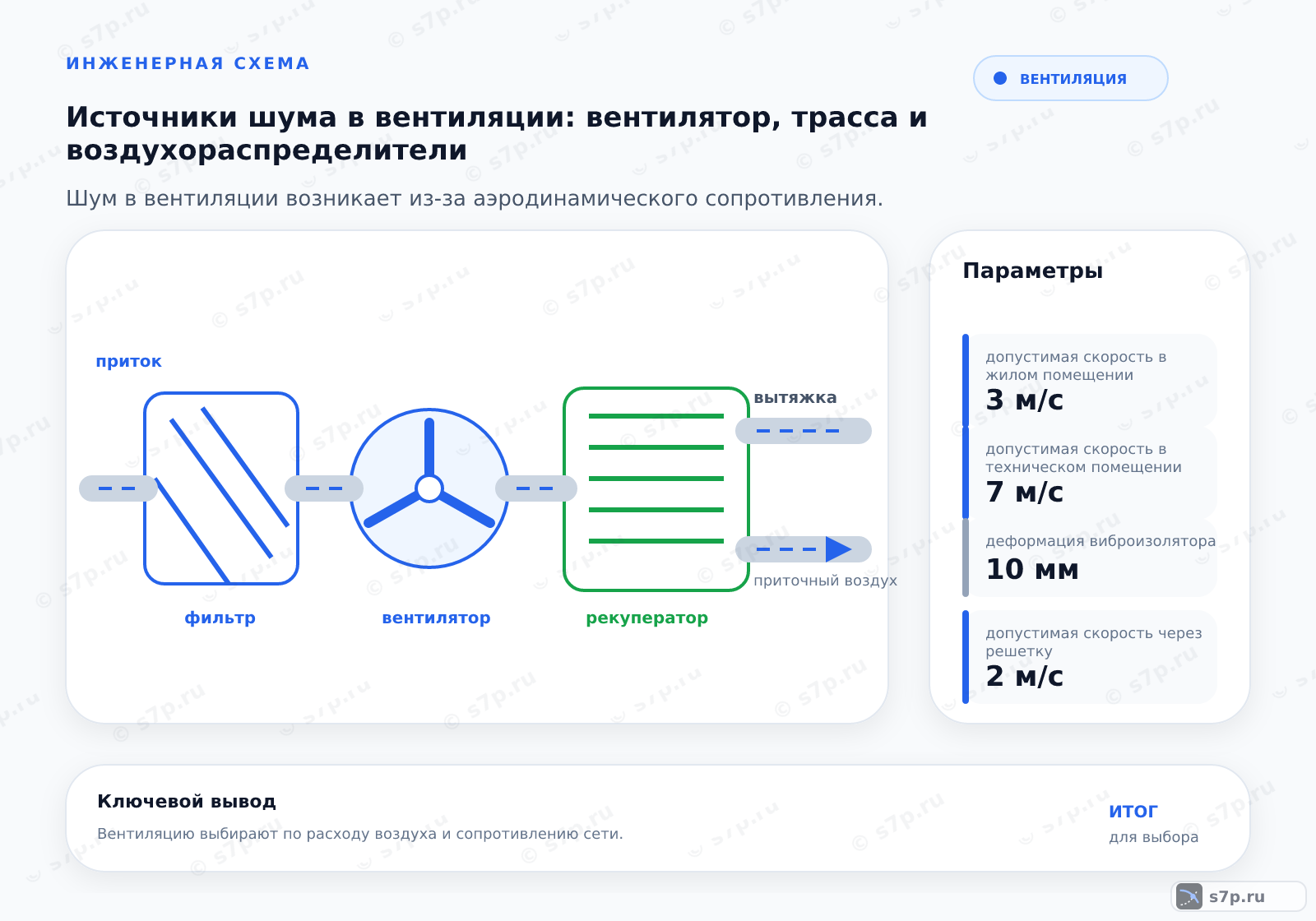

Шум в вентиляции возникает из-за аэродинамического сопротивления, вибрации корпуса и турбулентности потока, поэтому для тишины необходимо правильно подбирать скорость воздуха, использовать виброизоляцию и звукопоглощающие материалы. Снижение скорости воздуха в 2 раза уменьшает шум.
данные обновлены 2026-10-21 ·
1. Что такое источники шума в вентиляции
Шум вентиляции складывается из работы вентилятора, движения воздуха по сети и передачи вибрации на строительные конструкции. Поэтому источник ищут по всей цепочке: от рабочего колеса и корпуса до поворотов, решеток и мест крепления. Один и тот же звук может усиливаться после монтажа, если воздуховод стал частью жесткого акустического пути.
Диагностику начинают с описания звука и условий его появления. Гул, свист, дрожание корпуса и шум у решетки указывают на разные участки проверки. Сопоставляют состояние фильтров, положение регулирующих элементов, скорость потока и крепление вставок. После этого выбирают место измерения и отделяют аэродинамическую причину от структурной вибрации.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Специальные вентиляторы».
Смежная тема кластера «Воздуховоды и трассы».
2. Устройство и принцип работы
Вентилятор создает перепад давления, а сеть преобразует его в движение воздуха с потерями на трении, поворотах и местных сопротивлениях. При неудачном согласовании рабочего режима возникают завихрения, пульсации и свист. Гибкая вставка разрывает прямую передачу колебаний, но не исправляет неверно выбранную аэродинамическую схему.
Акустический результат зависит от последовательности элементов. Фильтр с растущим сопротивлением меняет нагрузку на вентилятор, решетка может создавать локальный шум, а резкий поворот нарушает структуру потока. При проверке проходят сеть по направлению воздуха и отмечают, где появляется звук после изменения режима или положения регулирующего устройства.
- Шаг 1Определите допустимый уровень шума в помещении согласно СП 51.13330.2011.
- Шаг 2Выберите вентилятор с низким уровнем звуковой мощности на рабочей точке.
- Шаг 3Рассчитайте сечение воздуховодов для ограничения скорости воздуха.
- Шаг 4Установите гибкие вставки между вентилятором и воздуховодами.
- Шаг 5Примените звукопоглощающие материалы или глушители при необходимости.
- Шаг 6Проверьте аэродинамические характеристики воздухораспределителей на предмет свиста.
3. Ключевые параметры
Скорость воздуха оценивают отдельно для жилых и технических зон, потому что требования к акустике и допустимому шуму различаются. На решетке смотрят не только на расход, но и на равномерность выхода потока. Для поворотов учитывают геометрию и радиус, а для глушителя — добавочное сопротивление, которое меняет доступный напор.
Виброизоляцию проверяют по состоянию опор и вставок, включая их деформацию и отсутствие жестких перемычек. Звуковую мощность вентилятора не смешивают со звуковым давлением в помещении: это разные способы описания источника и результата. Сравнение выполняют при сопоставимых рабочих режимах и одинаковом расположении точек контроля.

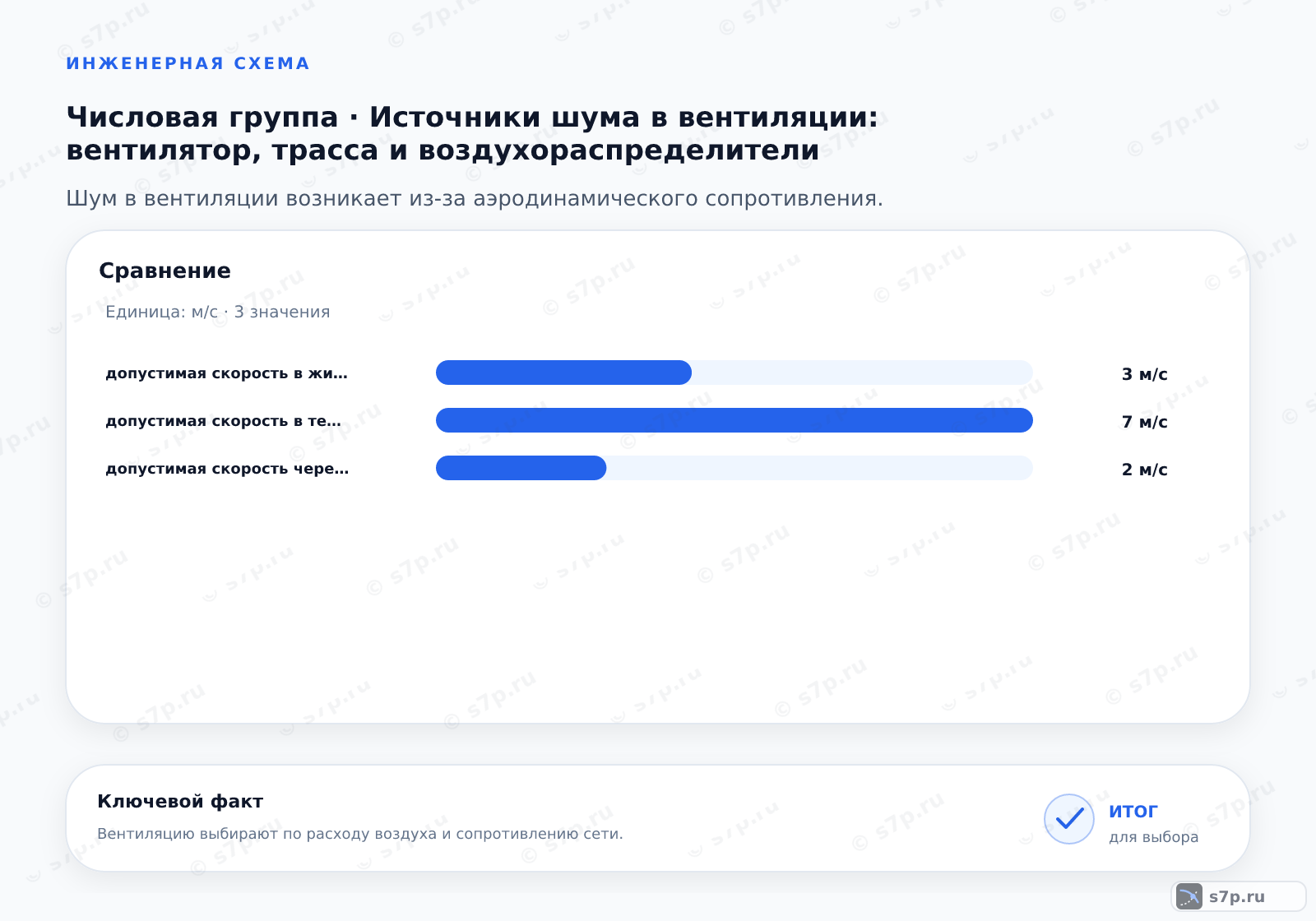

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимая скорость в жилом помещении | 3 м/с | м/с | СП 60.13330.2020; инженерная практика |
| Допустимая скорость в техническом помещении | 7 м/с | м/с | СП 60.13330.2020; инженерная практика |
| Деформация виброизолятора | 10 мм | мм | инженерная практика |
| Радиус поворота воздуховода | 1.5 Ди | Ди | инженерная практика |
| Допустимая скорость через решетку | 2 м/с | м/с | инженерная практика |
| Дополнительное сопротивление глушителя | 50 Па | Па | инженерная практика |

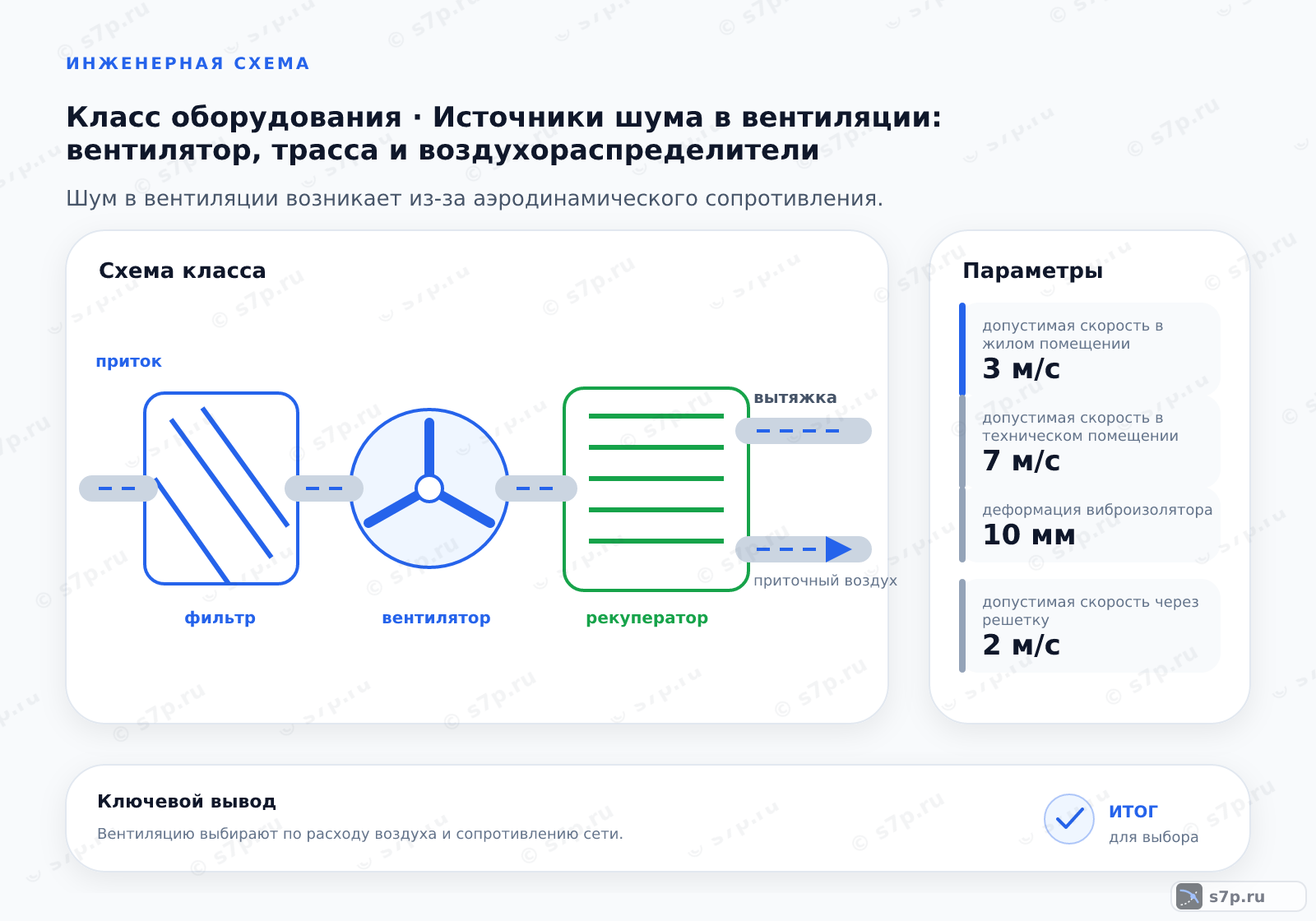

4. Схема работы
Воздух проходит через вентилятор, сеть и конечные устройства, а механические колебания одновременно распространяются через корпус, опоры и соединения. Поэтому акустическая схема включает два пути: воздушный и конструкционный. Глушитель воздействует на воздушный путь, гибкая вставка и виброизоляторы — на передачу колебаний через монтаж.
При поиске причины сравнивают звук до и после подозрительного элемента, сохраняя один режим работы. Если шум меняется после очистки фильтра, проблема связана с сопротивлением и нагрузкой. Если звук остается при отключении участка сети, проверяют привод, опоры и корпус вентилятора. Такой порядок помогает не маскировать источник дополнительными материалами.
5. Виды и разновидности
Вентилятор с прямым приводом не имеет ременной передачи и поэтому требует другой проверки вибрации и обслуживания. Ременной привод дает возможность работать с регулировкой скорости, но добавляет ремень, натяжение и собственный источник колебаний. Воздуховоды также различаются по жесткости и способности передавать вибрацию.
Материал сети выбирают вместе с монтажной схемой. Жесткий металлический участок может надежно держать форму, но передавать колебания к перекрытиям. Легкий материал способен ослабить передачу, однако требует контроля креплений и соединений. При сравнении вариантов учитывают доступ к фильтрам, вставкам, опорам и глушителям.
| Значение | Источник |
|---|---|
| Вентилятор с прямым приводом: низкий шум, высокая надежность, простая конструкция. | — |
| Вентилятор с ремнным приводом: высокий шум, необходимость обслуживания ремня, возможность регулировки скорости. | — |
| Воздуховод из оцинкованной стали: жесткий, передает вибрацию, требует виброизоляции. | — |
| Воздуховод из стеклопластика: легкий, гасит вибрацию, высокая стоимость. | — |
6. На что влияет и зачем нужно
Акустическая настройка нужна для того, чтобы расход воздуха не сопровождался избыточным звуком в обслуживаемой зоне. При снижении скорости воздуха в 2 раза исходные ориентиры связывают эффект с уменьшением шума на 15 дБ(А). Гибкие вставки ограничивают передачу вибрации, а плавная геометрия поворотов уменьшает завихрения; для вставок указан ориентир снижения передачи на 10 дБ, для поворота — на 2–3 дБ(А).
Каждое средство проверяют по причине, которую оно должно устранить. Глушитель снижает воздушный шум, но добавляет сопротивление; виброизоляция работает только при отсутствии жестких обходных связей. После изменения сети заново оценивают шум у источника и в помещении, чтобы увидеть побочный эффект и не принять снижение одного компонента за устранение всей проблемы.
7. Частые ошибки и на что смотреть
Жесткое соединение вентилятора с сетью передает колебания в воздуховоды и конструкции, поэтому проверяют вставки, опоры и возможные металлические перемычки. Загрязненный фильтр увеличивает сопротивление и меняет режим привода. До замены элементов фиксируют исходный звук и состояние сети, иначе эффект вмешательства невозможно отделить от случайного изменения режима.
При сравнении вентиляторов не смешивают звуковую мощность с давлением, измеренным в помещении. Значение 3 м/с рассматривают как ориентир для отдельных участков воздуховодов и не переносят без проверки на любой жилой или технический участок. После регулировки оценивают свист у решетки, гул у корпуса и вибрацию креплений раздельно, потому что разные симптомы требуют разных действий.
Частые вопросы
Как найти источник шума в работающей вентиляции?
Сначала описывают характер звука и отмечают, появляется ли он у вентилятора, на трассе или у решетки. Затем сравнивают участки при одном режиме, проверяя фильтр, крепления, повороты, гибкие вставки и регулирующие элементы. Гул корпуса чаще требует механического осмотра, свист у решетки — проверки потока, а вибрация по трассе — поиска жесткой связи с конструкциями.
Чем отличается шум вентилятора с прямым и ременным приводом?
Прямой привод не имеет ременной передачи, поэтому проверка сосредоточена на рабочем колесе, корпусе, подшипниках и опорах. Ременной привод добавляет натяжение, состояние ремня и возможность передачи колебаний через приводной узел. При сравнении оценивают оборудование в одинаковой рабочей точке и проверяют не только звук у корпуса, но и его передачу в воздуховод.
Как снизить аэродинамический шум без потери расхода?
Сначала устраняют причины завихрений: резкие повороты, сужения, неверное положение заслонок и загрязнение фильтров. Затем проверяют сечение сети и распределение потока по решеткам. Глушитель подбирают с учетом добавочного сопротивления, а плавные переходы и правильное направление воздуха уменьшают локальный свист. После изменения трассы расход и шум проверяют повторно при том же режиме.
Почему гибкая вставка не убрала вибрацию?
Гибкая вставка работает только в том случае, если вибрация не обходит ее через жесткие подвесы, кабели, дренаж или другие соединения. Проверяют также состояние опор вентилятора, крепление воздуховодов и равномерность работы привода. Если источник находится в аэродинамике, вставка его не устранит: тогда ищут высокое сопротивление, завихрение, загрязнение фильтра или неверный режим.
Почему нельзя сравнивать звуковую мощность и давление напрямую?
Звуковая мощность описывает источник, а звуковое давление показывает воздействие в конкретной точке и зависит от помещения, расстояния и отражений. Поэтому два вентилятора сопоставляют при одинаковом методе измерения, рабочей точке и расположении микрофона. Иначе более низкое показание может объясняться акустикой помещения, а не более тихой конструкцией или удачной настройкой сети.
Как загрязнение фильтра меняет шум вентилятора?
Загрязненный фильтр увеличивает сопротивление сети и меняет режим, в котором работает вентилятор. Привод может создавать больше аэродинамического шума, а поток после фильтра становится менее равномерным. Перед регулировкой проверяют состояние фильтра и фиксируют шум. После очистки или замены повторяют измерение, чтобы отделить эффект сопротивления от неисправности креплений, привода или воздухораспределителей.
